ОСФГ, ОГСГ Опоры для светосигнального оборудования

Главная > Бренды > Опоры: AMIRA > ОСФГ, ОГСГ Опоры для светосигнального оборудования
Область применения:
  • Для установки светосигнального оборудования и информационных дорожных знаков на улицах и магистралях.
Назначение:
  • Опоры освещения
Артикул производителя: ОСФГ-Н, ОГСГ-Н-L
Количество световых приборов: 1-2
Установка: С использованием фланцевого соединения
Количество крепежный отверстий: 4
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 250-400 мм
Нижний диаметр: 136-275 мм
Верхний диаметр: 60-180 мм
Вес: 32-303 кг
Высота: 4,0-8,1 м

Производитель «Опоры: AMIRA», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВес Ф/L
(m, кг)
Высота
(H, м)
Верхний диаметр
(d, мм)
Нижний диаметр
(D, мм)
Размеры опорного фланца
(А, м)
Межцентровое расстояние отверстий
(B, мм)
Количество осветительных приборов (К, шт)Длина консоли
(L, мм)
ОСФГ-4 32 4,0 60 136 250 160 1
ОСФГ-5 42 5,0 60 136 250 160 1
ОСФГ-7 65 7,0 68 150 300 200 1
ОГСГ-6,15-3,5 212 6,1 180 220 400 300 2 3,5
ОГСГ-6,15-6,1 256 6,1 180 250 400 300 2 6,1
ОГСГ-7,0-6,1 283 7,0 180 265 400 300 2 6,1
ОГСГ-8,15-6,5 303 8,1 180 275 400 300 2 6,5

ОПИСАНИЕ

На городских улицах, насыщенных движением транспорта и людей, на магистралях, для обеспечения регулировки и безопасности движения, на предназначенных для этой цели опорах, устанавливается светосигнальное оборудование: светофоры, знаки, камеры видеонаблюдения.

Опоры для светосигнального оборудования имеют маркировочное обозначение: ОСФГ и ОГСГ. Они представляют собой сложное техническое изделие, к которому предъявляются жесткие требования по надежной и долговечной работе. Надежность опор обеспечивается их конструкцией. Основой их исполнения, являются граненые конические опоры освещения, изготавливаемые из листовой стали. Установка опор осуществляется с использованием фланцевого соединения. Долговечность опорам придает покрытие – оцинковка. Опоры светосигнальные легко монтируются, эстетичны, удобны в обслуживании.
Опоры ОСФГ имеют высоту надземной части 4,5 и 7 метров. На опоре размещается по одному светосигнальному прибору. Высота опор ОГСГ составляет 6,1; 7,0; 8,1 метра. Эти опоры имеют консольную часть длиной 3,5; 6,1 и 6,5 метра. Благодаря наличию консоли, на опоре размещается по два прибора световой сигнализации.При установке опор, подбор фундаментов, осуществляется с учетом конструкции и веса опоры.

ОСОБЕННОСТИ

Опоры для светосигнального оборудования ОСФГ и ОГСГ являются сложным техническим изделием. Опоры имеют как типовые испол-нения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа. Для каждого объекта конструкция опоры рассчитывается индивидуально.

УСТРОЙСТВО

Опоры для светосигнального оборудования изготовлены на базе граненых конических опор освещения. Изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.

ПОКРЫТИЕ

Горячее цинкование.

ПРЕИМУЩЕСТВА

  • Длительный срок службы.
  • Высокая антикоррозийная стойкость покрытия.
  • Легкость монтажа.
  • Удобство в обслуживании.
  • Эстетичный внешний вид.
  • Безопасность при эксплуатации.

ФУНДАМЕНТ

Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции. Фундамент металлический.

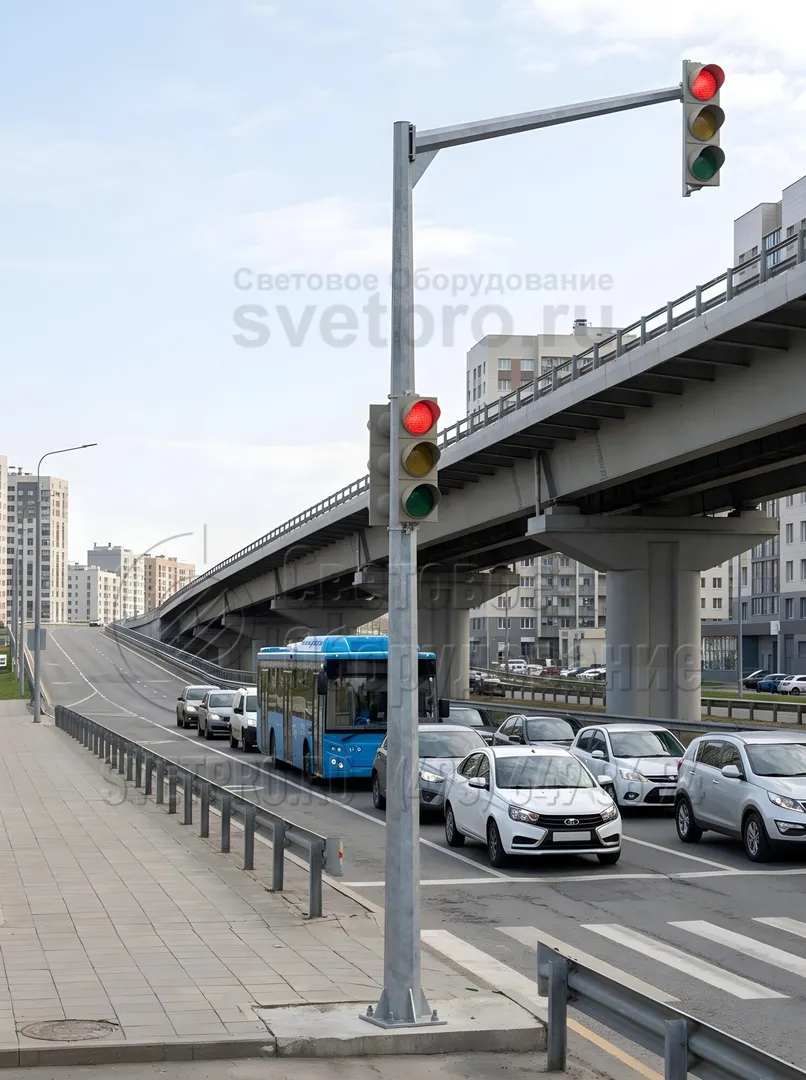

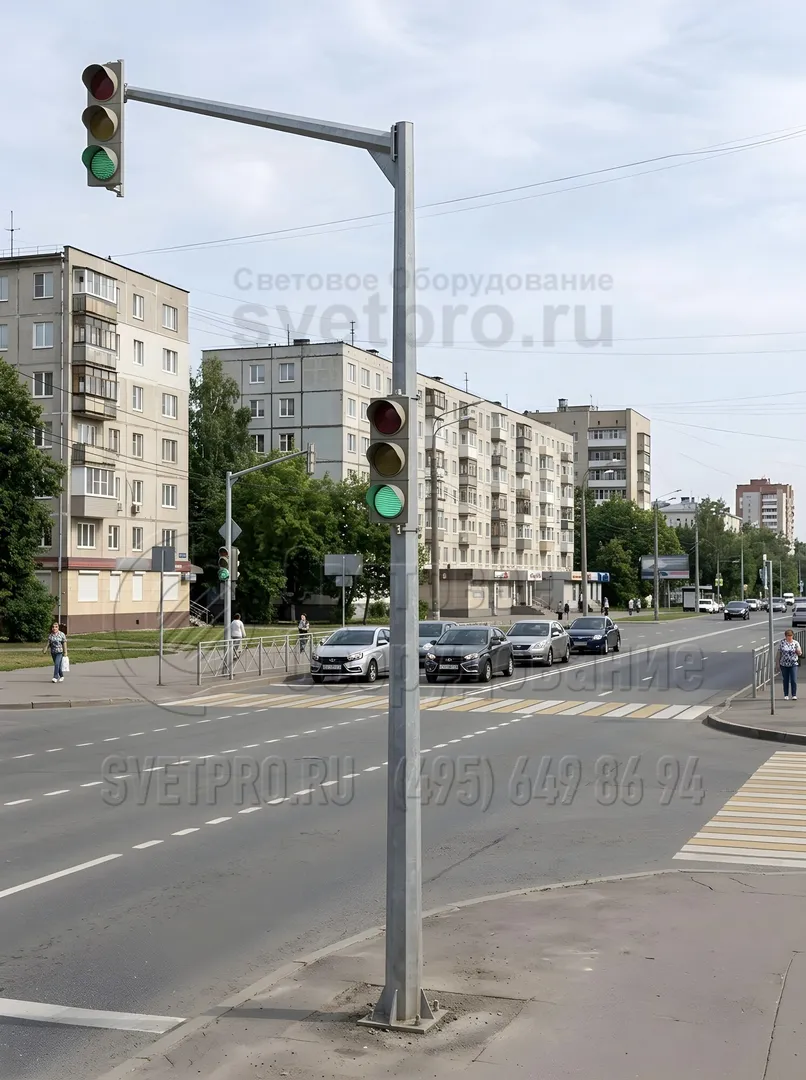

фото с объектов
