ОСФГ-5 Опоры для светосигнального оборудования высота 5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОСФГ-5 |
Количество световых приборов: | 1-2 |
Установка: | С использованием фланцевого соединения |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 250 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 42 кг |
Высота: | 5,0 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опор | Вес Ф/L (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Количество осветительных приборов (К, шт) | Длина консоли (L, мм) |
---|---|---|---|---|---|---|---|---|---|
ОСФГ-5 | ОСФГ-5 | 42 | 5,0 | 60 | 136 | 250 | 160 | 1 | — |
ОПИСАНИЕ

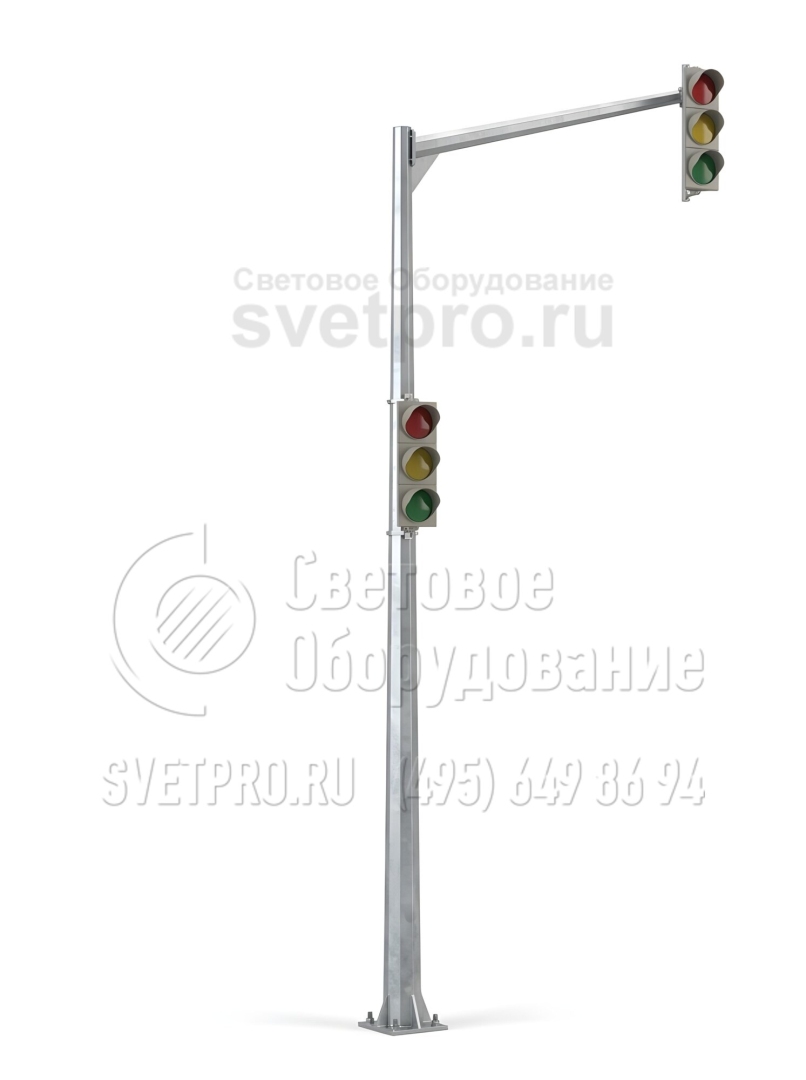

Опора ОСФГ-5 представляет собой металлическую конструкцию, выполненную из листовой стали. Конструкция столба имеет грани, получаемые посредством гибки металла на специальных станках, а также продольный сварной шов. Поверхность изделия надежно защищена от коррозии благодаря обработке методом горячего цинкования. Наружное цинковое покрытие увеличивает срок эксплуатации опоры и позволяет устанавливать ее в районах с влажным климатом.

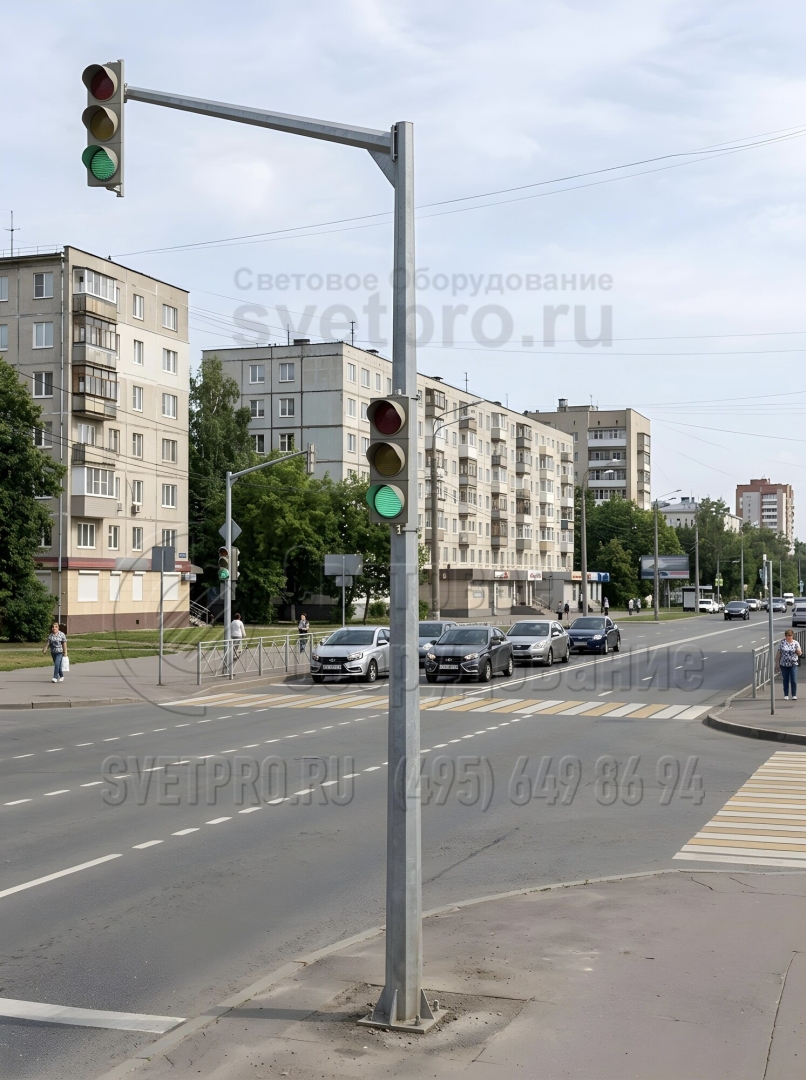

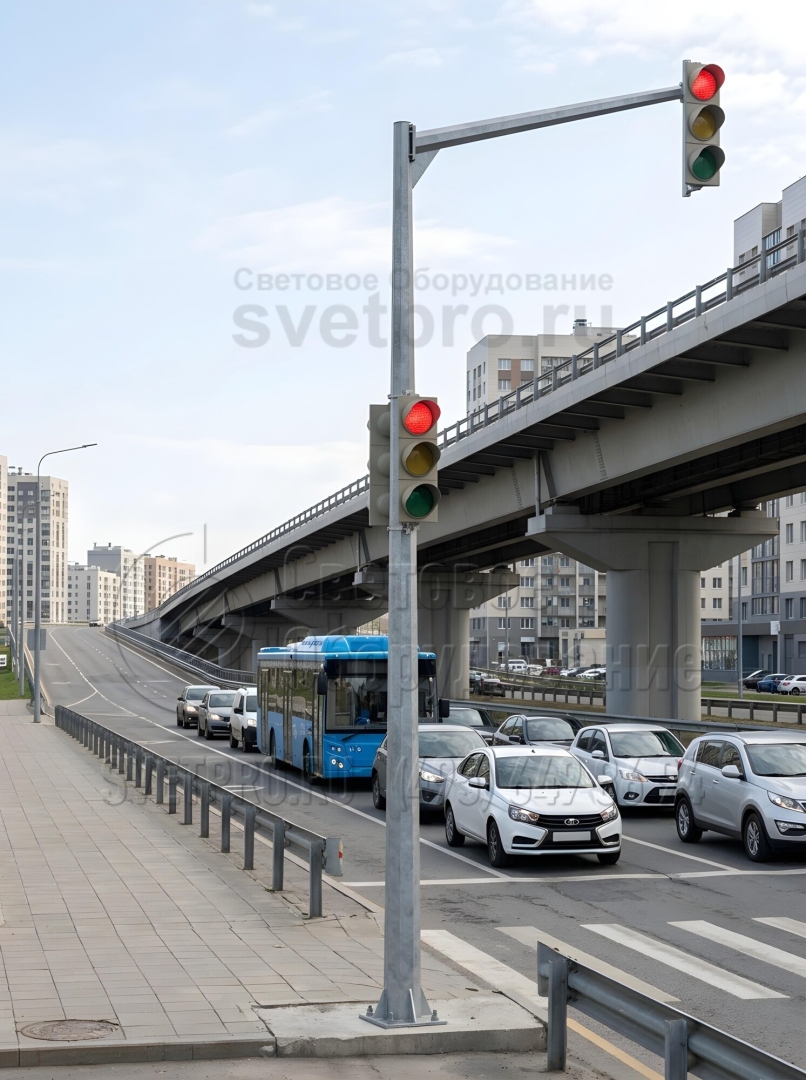

Опорный столб служит основой для размещения светофоров, дорожных знаков, камер наблюдения. Такие столбы устанавливаются вдоль городских дорог и магистралей, в местах, где требуется регулировка интенсивного трафика ТС и людей.
Опора ОСФГ-5 рассчитана на установку одного светофора. Конструкция изделия предполагает типовое и индивидуальное исполнение с учетом особенностей условий эксплуатации.
Установка осветительной опоры выполняется на металлический закладной элемент через фланцевое соединение. Предварительно готовится бетонное основание, рассчитанное по параметрам опоры.
