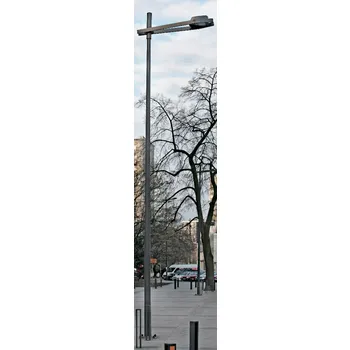

Antares P 76 Стальная осветительная опора круглая

Главная > Бренды > Опоры: Valmont > Antares P 76 Стальная осветительная опора круглая
Область применения:
  • Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:
  • Опоры освещения
Артикул производителя: Antares P 76
Количество крепежный отверстий: 4
Материал: Оцинкованная сталь
Покрытие: Порошковая или гидродинамическая краска
Нагрузка на опору: 72-193 кг
Нижний диаметр: 162-222 мм
Верхний диаметр: 76 мм
Вес: 80 кг
Высота: 7-12 м

Производитель «Опоры: Valmont», Польша

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры опор Antares P 76

Тип опорыВысота опоры H, мВерхний диаметр опоры d, ммНижний диаметр опоры D, ммВысота люка W, ммШирина люка s, ммРасст. люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммНагрузка на опору, кгРазмеры фундамента, смДлина вкапываемой части h, мм
Antares P 76 - 7 7 76 162 400 100 500 412/300 М24 72 100/43 1000
Antares P 76 - 8 8 76 174 400 100 500 412/300 М24 85 100/43 1200
Antares P 76 - 9 9 76 186 400 100 500 412/300 М24 99 120/43 1200
Antares P 76 - 10 10 76 198 400 110 500 412/300 М24 114 120/43 1500
Antares P 76 - 11 11 76 210 400 110 500 412/300 М24 130 150/43 1500
Antares P 76 - 12 12 76 222 400 110 500 412/300 М24 148 150/43 1700
Antares P 76 - 9 9 76 186 400 100 500 412/300 М24 130 120/43 1200
Antares P 76 - 10 10 76 198 400 110 500 412/300 М24 149 120/43 1500
Antares P 76 - 11 11 76 210 400 110 500 412/300 М24 171 150/43 1500
Antares P 76 - 12 12 76 222 400 110 500 412/300 М24 193 150/43 1700

* кронштейн заказывается отдельно

Несущая способность опор Antares P 76

Высота опоры H, мВес, кгПлощадь светильника в зависимости от ветровой зоны, кв.мИзгибающий момент на уровне фланца, кГмУсилие на срез на уровне фланца, кг
Зона IЗона IIЗона IIIЗона IVЗона V
7 80* 1,12 0,79 0,57 0,41 0,31 893 174
8 80* 0,90 0,62 0,43 0,31 0,22 951 174
9 80* 0,83 0,56 0,39 0,27 0,19 1116 189
10 80* 0,71 0,46 0,31 0,21 0,13 1223 197
11 80* 0,67 0,42 0,28 0,18 0,11 1408 216
12 80* 0,62 0,40 0,25 0,15 0,08 1597 235
9 80* 1,37 0,97 0,72 0,53 0,40 1510 230
10 80* 1,26 0,88 0,64 0,46 0,34 1678 239
11 80* 0,99 0,67 0,47 0,33 0,23 1682 238
12 80* 0,76 0,49 0,33 0,21 0,12 1682 238

ОПИСАНИЕ

Круглая стальная осветительная опора Antares P 76, относится к типу несиловых опор. Максимальная нагрузка на опору не должна превышать 80 кг. Производитель опор компания VALMONT (Польша), при производстве продукции применяет наиболее эффективные технологии. Так, сварка кромок стального листа, после придания стволу необходимой формы, производится плазменной сваркой, при этом продольный шов имеет идеальное качество. Крепежные отверстия, ревизионный лючок выполняются в процессе изготовления. Фланец приваривается двойным сварочным швом до момента цинкования, то есть, также защищен не только фланец, но и шов. Поверхность опор защищена от коррозии методом горячего цинкования, обеспечивающим равномерное покрытие всей площади одновременно. Antares P 76 наиболее мощная круглоконическая опора в линейке Valmont. При внешнем изяществе и утонченности опоры Antares P 76 способны нести на себе серьезные нагрузки осветительного и другого оборудования.

Производитель предлагает широкий выбор установочных изделий – кронштейнов: оголовников и поперечин. Верхний диаметр опор Antares P 76, независимо от их высоты, которая составляет 7 – 12 м, равен 76 мм, то есть, ориентирован на размещение прожекторных кронштейнов (поперечин). Нижний диаметр увеличивается с высотой опоры от 162 до 222 мм. Суммарная поверхность осветительных приборов, устанавливаемых на опоре, зависит от высоты опоры и ветрового района эксплуатации. Вес опор – 72-193 кг, что значительно менее веса железобетонных опор, что упрощает процесс транспортировки и установки. Применение прямостоечного, с заглублением на 1,0-1,7 м способа установки, и установка на типовой фундамент с закладной деталью, расширяют возможности потребителя. Фланцевый способ применим к опорам, имеющим фланец – квадратную штампованную деталь, жестко прикрепленную к стволу в его нижней части. Отверстия фланца при правильном подборе совпадают с выводами анкеров М24 закладной детали. Соединение – разъемное. Круглые опоры Antares P 76 - идеальный вариант для установки осветительного оборудования на тех объектах, где помимо функциональности крайне важны декоративные качества: набережные, площади, парки, стадионы, центральные улицы, территорий школ и детских садов.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

РайонХарактерное давление ветраХарактерная скорость ветра
ЗОНА Ia* qk=170Па Vk=16,7 м/с
Зона I qk=230Па Vk=19,4 м/с
ЗОНА II qk=300Па Vk=22,2 м/с
ЗОНА III qk=380Па Vk=25,0 м/с
ЗОНА IV qk=480Па Vk=28,1 м/с
ЗОНА V qk=600Па Vk=31,4 м/с
ЗОНА VI* qk=730Па Vk=34,6 м/с
ЗОНА VII* qk=850Па Vk=37,3 м/с

* Не включено в таблицу с результатами расчетов нагрузки

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
