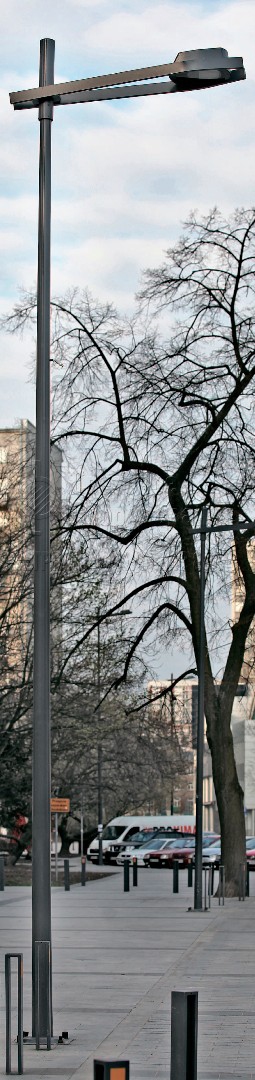

Antares P 76 - 12 Стальная осветительная опора круглая высота 12 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
23 532
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Antares P 76 - 12 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 80 кг |
| Высота: | 12 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Antares P 76
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Antares P 76 - 12 | 12 | 76 | 222 | 400 | 110 | 500 | 412/300 | М24 | 148 | 150/43 | 1700 |
| Antares P 76 - 12 | 12 | 76 | 222 | 400 | 110 | 500 | 412/300 | М24 | 193 | 150/43 | 1700 |
* кронштейн заказывается отдельно
Несущая способность опор Antares P 76
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 12 | 80* | 0,62 | 0,40 | 0,25 | 0,15 | 0,08 | 1597 | 235 |
| 12 | 80* | 0,76 | 0,49 | 0,33 | 0,21 | 0,12 | 1682 | 238 |
как выбрать опору?

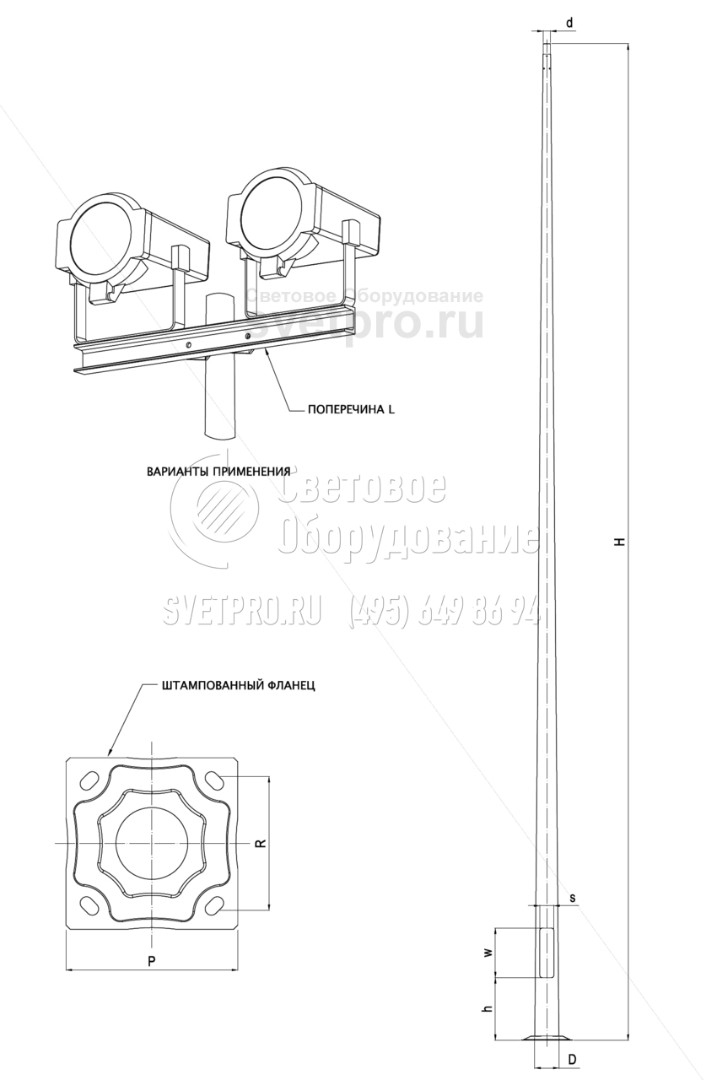

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Круглая стальная осветительная опора Antares P 76, относится к типу несиловых опор. Максимальная нагрузка на опору не должна превышать 80 кг. Производитель опор компания VALMONT (Польша), при производстве продукции применяет наиболее эффективные технологии. Так, сварка кромок стального листа, после придания стволу необходимой формы, производится плазменной сваркой, при этом продольный шов имеет идеальное качество. Крепежные отверстия, ревизионный лючок выполняются в процессе изготовления. Фланец приваривается двойным сварочным швом до момента цинкования, то есть, также защищен не только фланец, но и шов. Поверхность опор защищена от коррозии методом горячего цинкования, обеспечивающим равномерное покрытие всей площади одновременно. Antares P 76 наиболее мощная круглоконическая опора в линейке Valmont. При внешнем изяществе и утонченности опоры Antares P 76 способны нести на себе серьезные нагрузки осветительного и другого оборудования.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
