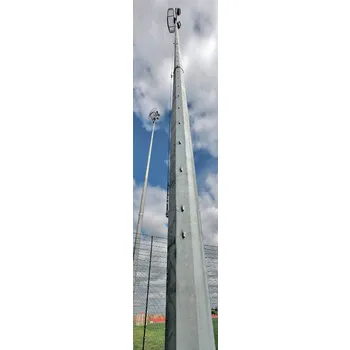

Belier P Стальная осветительная мачта 16-гранная
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Belier P |
| Установка: | Заглублением на 2,0 м (16, 18, 20 м) или на фундамент с закладной деталью. |
| Количество крепежный отверстий: | 4-8 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 528-1011 кг |
| Нижний диаметр: | 430-590 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 250 кг |
| Высота: | 16-24 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Belier P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Belier P - 16 | 16 | 120 | 430 | 600 | 180 | 500 | 560/400 | М30/1090 | 528 | 120/220 | 2000 |
| Belier P - 18 | 18 | 120 | 470 | 600 | 200 | 500 | 650/550 | М30/1090 | 609 | 120/220 | 2000 |
| Belier P - 20 | 20 | 120 | 510 | 600 | 220 | 500 | 700/550 | М30/1090 | 716 | 140/240 | 2000 |
| Belier P - 22 | 22 | 120 | 550 | 600 | 240 | 500 | 880/700 | М30/1090х8 | 925 | 140/240 | ☎ |
| Belier P - 24 | 24 | 120 | 590 | 600 | 260 | 500 | 920/750 | М30/1090х8 | 1011 | 150/250 | ☎ |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Belier P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 16 | 250 | 6,27 | 4,63 | 3,48 | 2,57 | 1,86 | 11855 | 1022 |
| 18 | 250 | 6,06 | 4,48 | 3,33 | 2,40 | 1,67 | 13764 | 1115 |
| 20 | 250 | 5,89 | 4,33 | 3,18 | 2,22 | 1,50 | 15771 | 1217 |
| 22 | 250 | 4,38 | 3,17 | 2,34 | 1,70 | 1,05 | 18875 | 1448 |
| 24 | 250 | 4,58 | 3,33 | 2,43 | 1,69 | 1,00 | 21721 | 1584 |
ОПИСАНИЕ
Осветительные мачты Belier P – самые мощные мачты в линейке VALMONT, позволяющие размещать большое количество габаритных осветительных приборов - прожекторов. Их производство ведется по прогрессивным технологиям, в том числе, разработанным сотрудниками компании. Стальной ствол мачт, состоящий из 2-х секций, имеет 16 граней, образованных при изгибе и прессовании стального листа. В нижней секции ствола, на расстоянии 500 мм от фланцевого соединения (или земли) расположен лючок для обслуживания размером 600х180 (200; 220; 240; 260) мм. Над ним на расстоянии 100 мм расположен второй лючок с аналогичными параметрами. Лючки предназначены для обслуживания, установленных в нише мачт комплектующих: распределительного щитка и монтажной коробки, а также питающего кабеля, протянутого в стволе. Лючки закрыты крышками. В основании мачты, двойным сварным швом приварен установочный фланец. Мачты, высотой 16; 18; 20 м оснащены квадратным плоским фланцем 560/400 (650/550; 700/550) мм с 4-мя отверстиями. При высоте 22 и 24 м мачты оснащены круглым фланцем 880/700 (920/750) мм с 8-ю отверстиями. Верхний диаметр мачт – 120 мм, нижний – 430 – 590 мм.
Несущая конструкция Belier P предназначена для установки мощных прожекторов. Общий вес оборудования не должен превышать 250 кг. Прожекторы устанавливаются посредством кронштейнов – поперечин различной формы. Для их обслуживания на стволе может устанавливаться платформа и лестница для подъема. На базе мачт Belier возможна поставка мачты с мобильной короной. В этом случае платформа с прожекторами может опускать до уровня земли с помощью редуктора и тросов.
Параметры мачт и навесного оборудования определяются исходя из параметров грунта ветровой зоны в регионе установки (I-V). Мачты Belier P применяются для освещения улиц, дорог, спортивных сооружений, промышленных территорий, площадей, аэропортов, открытых складов, транспортных терминалов.
Конструкция защищена от коррозии методом горячего цинкования, может иметь дополнительное декоративное окрашивание. Устанавливается заглублением на 2,0 м (16, 18, 20 м) или на фундамент с закладной деталью.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
| Район | Характерное давление ветра | Характерная скорость ветра |
|---|---|---|
| ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
| Зона I | qk=230Па | Vk=19,4 м/с |
| ЗОНА II | qk=300Па | Vk=22,2 м/с |
| ЗОНА III | qk=380Па | Vk=25,0 м/с |
| ЗОНА IV | qk=480Па | Vk=28,1 м/с |
| ЗОНА V | qk=600Па | Vk=31,4 м/с |
| ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
| ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки
