Belier P - 18 Стальная осветительная мачта 16-гранная высота 18 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Belier P - 18 |
Установка: | Заглублением на 2,0 м (16, 18, 20 м) или на фундамент с закладной деталью. |
Количество крепежный отверстий: | 4-8 |
Материал: | Оцинкованная сталь |
Вес: | 250 кг |
Высота: | 18 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

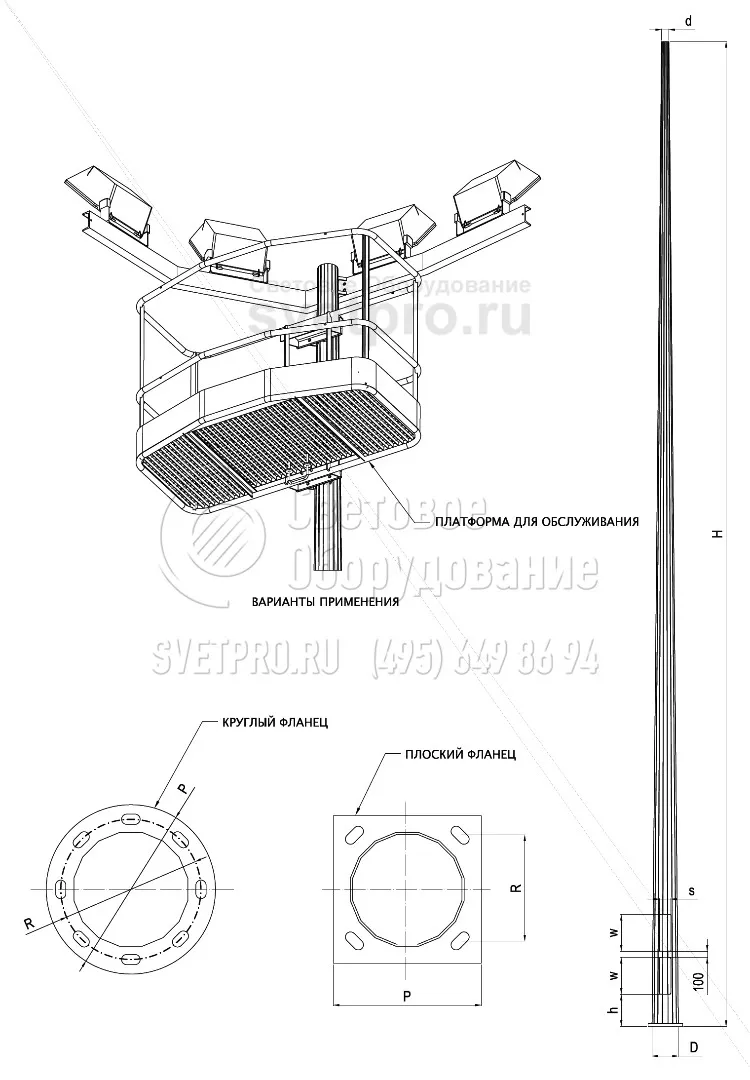

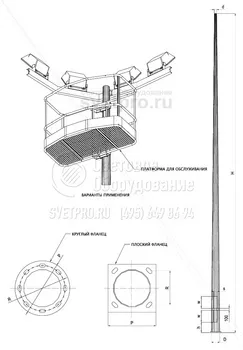

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Belier P
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Belier P - 18 | 18 | 120 | 470 | 600 | 200 | 500 | 650/550 | М30/1090 | 609 | 120/220 | 2000 |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Belier P
Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
18 | 250 | 6,06 | 4,48 | 3,33 | 2,40 | 1,67 | 13764 | 1115 |
ОПИСАНИЕ

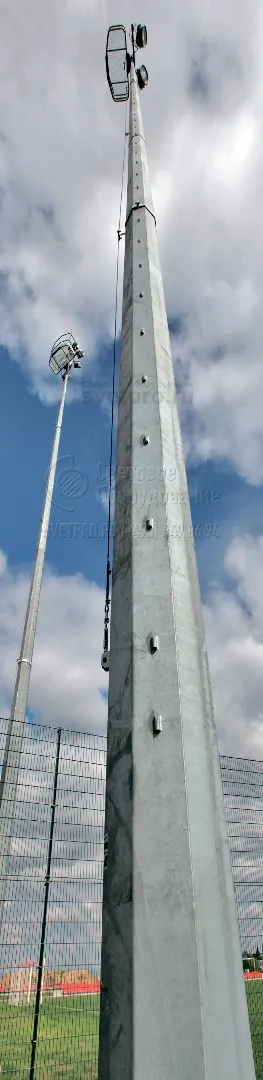

Осветительные мачты Belier P – самые мощные мачты в линейке VALMONT, позволяющие размещать большое количество габаритных осветительных приборов - прожекторов. Их производство ведется по прогрессивным технологиям, в том числе, разработанным сотрудниками компании. Стальной ствол мачт, состоящий из 2-х секций, имеет 16 граней, образованных при изгибе и прессовании стального листа. В нижней секции ствола, на расстоянии 500 мм от фланцевого соединения (или земли) расположен лючок для обслуживания размером 600х180 (200; 220; 240; 260) мм. Над ним на расстоянии 100 мм расположен второй лючок с аналогичными параметрами. Лючки предназначены для обслуживания, установленных в нише мачт комплектующих: распределительного щитка и монтажной коробки, а также питающего кабеля, протянутого в стволе. Лючки закрыты крышками. В основании мачты, двойным сварным швом приварен установочный фланец. Мачты, высотой 16; 18; 20 м оснащены квадратным плоским фланцем 560/400 (650/550; 700/550) мм с 4-мя отверстиями. При высоте 22 и 24 м мачты оснащены круглым фланцем 880/700 (920/750) мм с 8-ю отверстиями. Верхний диаметр мачт – 120 мм, нижний – 430 – 590 мм.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
