Valsk P 333 / 370 Опоры для использования с СИП-ом
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Valsk P 333 / 370 |
Установка: | На фундамент размером 1,1х2,1 м (Valsk P 333) и 1,6х1,7 м (Valsk P 370) посредством фланца, приваренного к основанию ствола. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 201-364 кг |
Нижний диаметр: | 333-370 мм |
Верхний диаметр: | 103 мм |
Вес: | 15 кг |
Высота: | 7-12 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

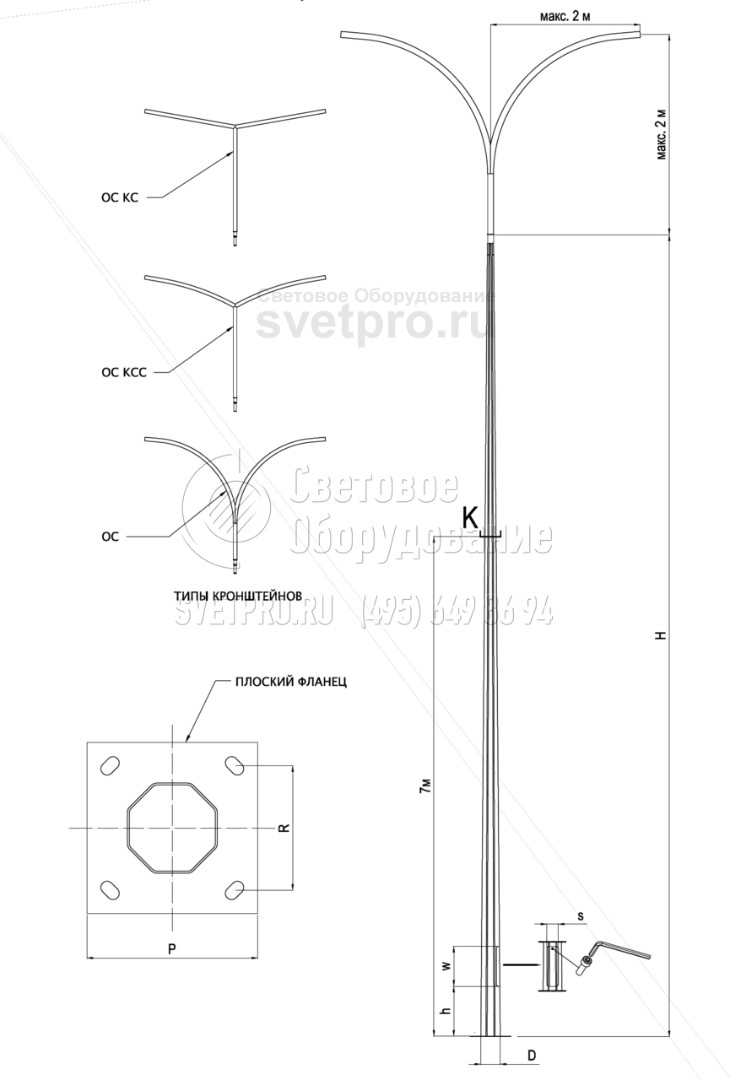

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Valsk P 333 / 370
Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, см | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|---|
Valsk P 333 - 7 | 7 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 201 |
Valsk P 333 - 8 | 8 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 225 |
Valsk P 333 - 9 | 9 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 249 |
Valsk P 333 - 10 | 10 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 273 |
Valsk P 333 - 11 | 11 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 269 |
Valsk P 333 - 12 | 12 | 103 | 333 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,1x2,1 | 320 |
Valsk P 370 - 7 | 7 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 235 |
Valsk P 370 - 8 | 8 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 287 |
Valsk P 370 - 9 | 9 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 261 |
Valsk P 370 - 10 | 10 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 313 |
Valsk P 370 - 11 | 11 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 339 |
Valsk P 370 - 12 | 12 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 364 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 333 / 370
Название | Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | |||||
---|---|---|---|---|---|---|---|---|---|---|
кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
Valsk P 333 | 7 | 15* | 0,15 | 1080 | 1040 | 1000 | 960 | 900 | 6898 | 1139 |
Valsk P 333 | 8 | 15* | 0,15 | 1080 | 1030 | 980 | 920 | 840 | 7454 | 1198 |
Valsk P 333 | 9 | 15* | 0,15 | 1050 | 980 | 920 | 840 | 750 | 8078 | 1259 |
Valsk P 333 | 10 | 15* | 0,15 | 1000 | 940 | 860 | 760 | 660 | 8211 | 1276 |
Valsk P 333 | 11 | 15* | 0,15 | 960 | 880 | 790 | 680 | 560 | 8215 | 1242 |
Valsk P 333 | 12 | 15* | 0,15 | 920 | 820 | 710 | 580 | 440 | 8207 | 1193 |
Valsk P 370 | 7 | 15* | 0,15 | 1150 | 1100 | 1050 | 1000 | 950 | 9351 | 1506 |
Valsk P 370 | 8 | 15* | 0,15 | 1110 | 1070 | 1000 | 950 | 870 | 9795 | 1555 |
Valsk P 370 | 9 | 15* | 0,15 | 1080 | 1020 | 960 | 870 | 790 | 9795 | 1559 |
Valsk P 370 | 10 | 15* | 0,15 | 1040 | 970 | 890 | 800 | 690 | 9801 | 1503 |
Valsk P 370 | 11 | 15* | 0,15 | 1000 | 910 | 810 | 700 | 580 | 9793 | 1455 |
Valsk P 370 | 12 | 15* | 0,15 | 950 | 850 | 750 | 610 | 460 | 9795 | 1432 |
* Максимальный вес одного светильника
ОПИСАНИЕ

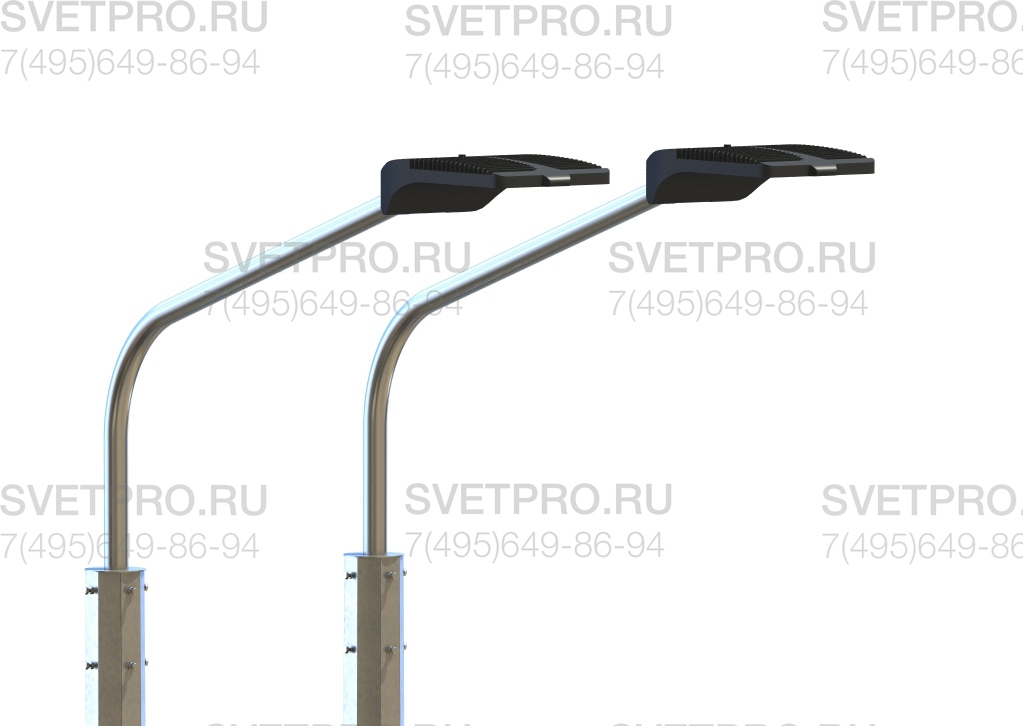

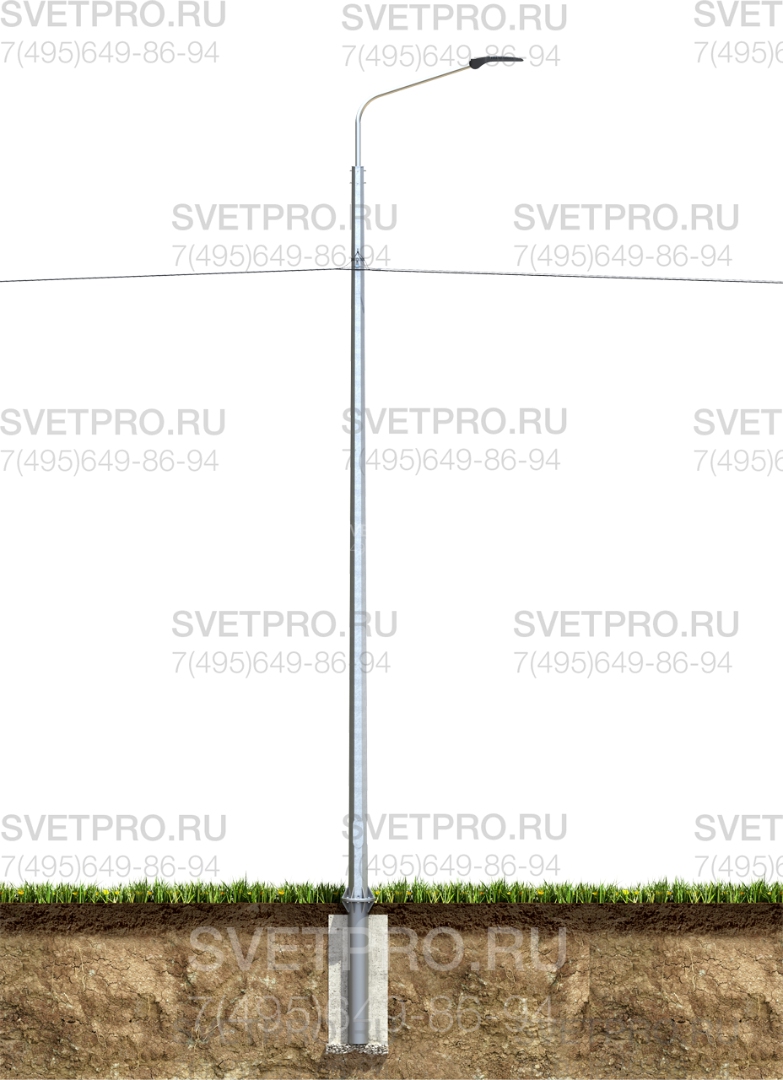

Силовые граненые опоры Valsk P 333 / 370 компании VALMONT (Польша), предназначены для устройства освещения в жилых районах, местах отдыха, дорогах, улицах и других объектах где подземный подвод питающего кабеля невозможен или затруднителен. Мощный массивный ствол опор VALSK способен выдерживать большие нагрузки СИПа и светильников, а также рекламных конструкций и другого оборудования. Кронштейны типа ОС КС, ОС КСС, ОС с круглым сечением имеют максимальный вылет по горизонтали и вертикали – 2,0 м. Высота подвеса СИП ограничена 7 метрами, при этом максимальный параметр кабеля – 4х35. Опоры Valsk P 333 / 370 могут применяться в качестве промежуточных, угловых и конечных опор. Расстояние между установленными опорами не должно быть более 40 м, а угол – не более 90 градусов.
Форма ствола опор – коническая многогранная. Технология производства опор, обеспечивает получение легкой, устойчивой, надежной конструкции. Наличие граней, выполняющих функцию ребер жесткости, способствует повышению устойчивости к ветровым нагрузкам и вибрации. Защита от коррозии выполнена горячим цинкованием. Декоративное окрашивание выполняется дополнительно.

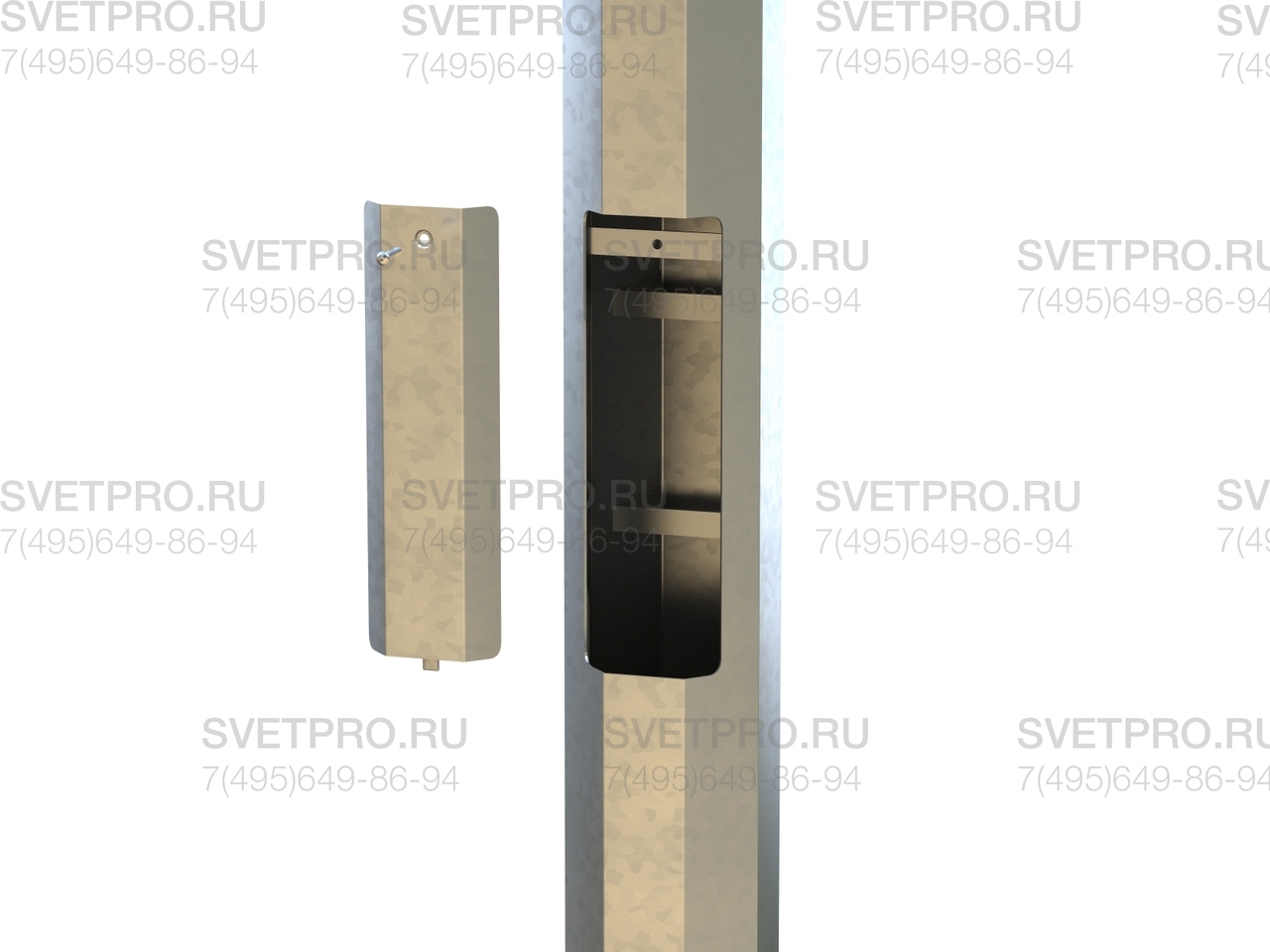

Высота опор Valsk P 333 / 370 составляет 7 – 12 метров, диаметры – 103/333(370) мм. Опоры имеют лючок 600х145 мм для обслуживания электрокомплектующих, расположенный на высоте 500 мм от земли, который закрыт крышкой.

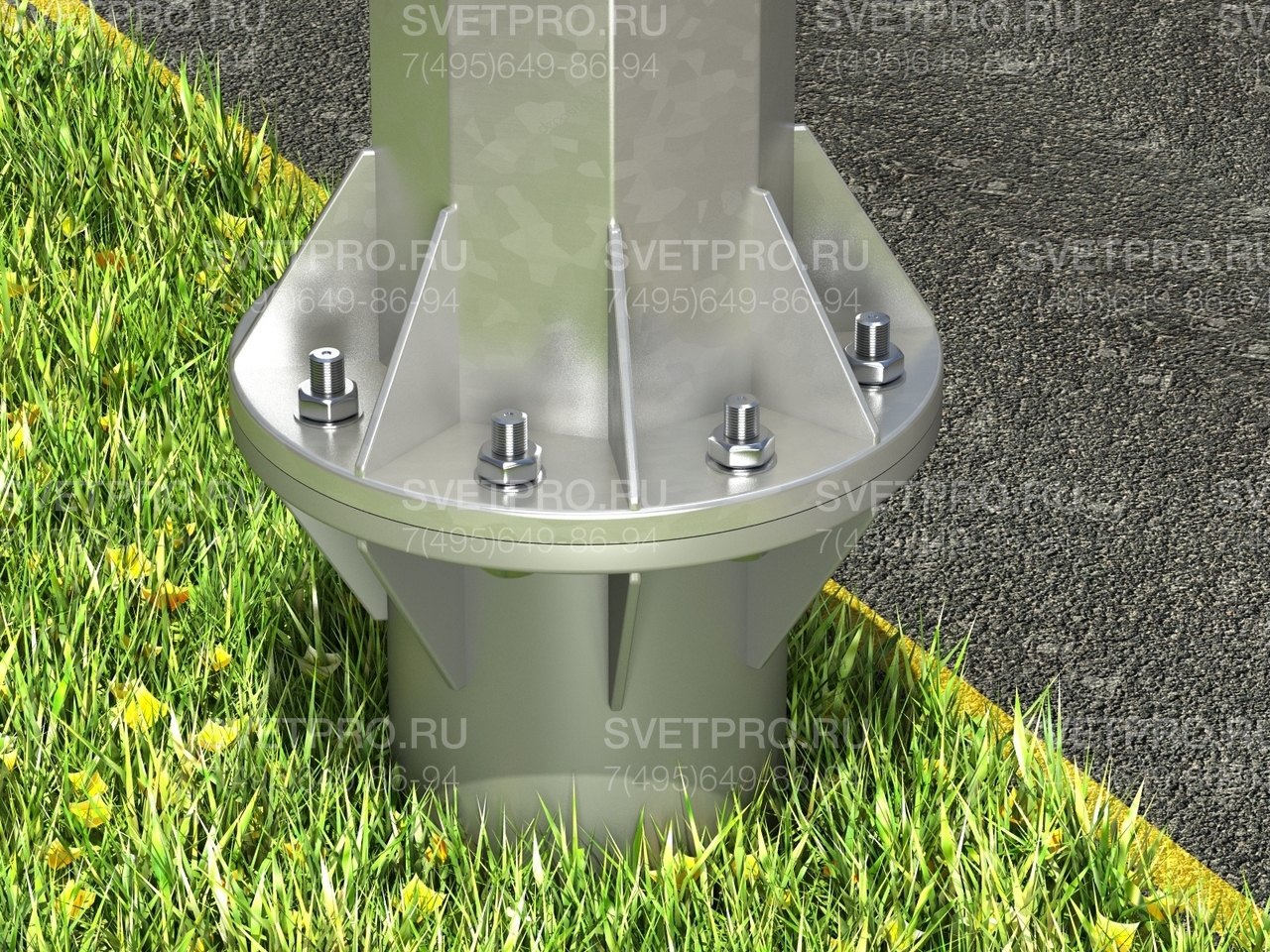

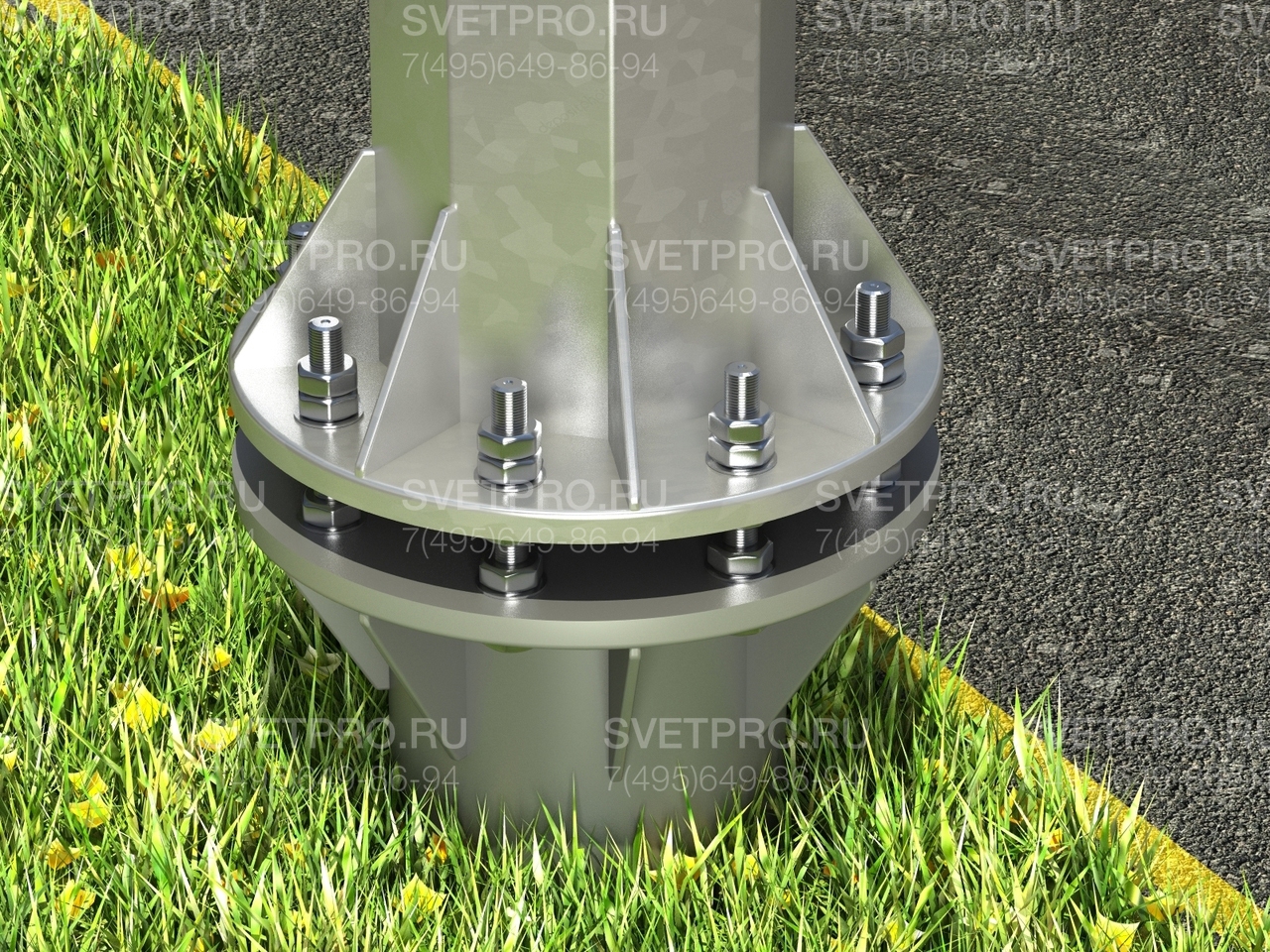

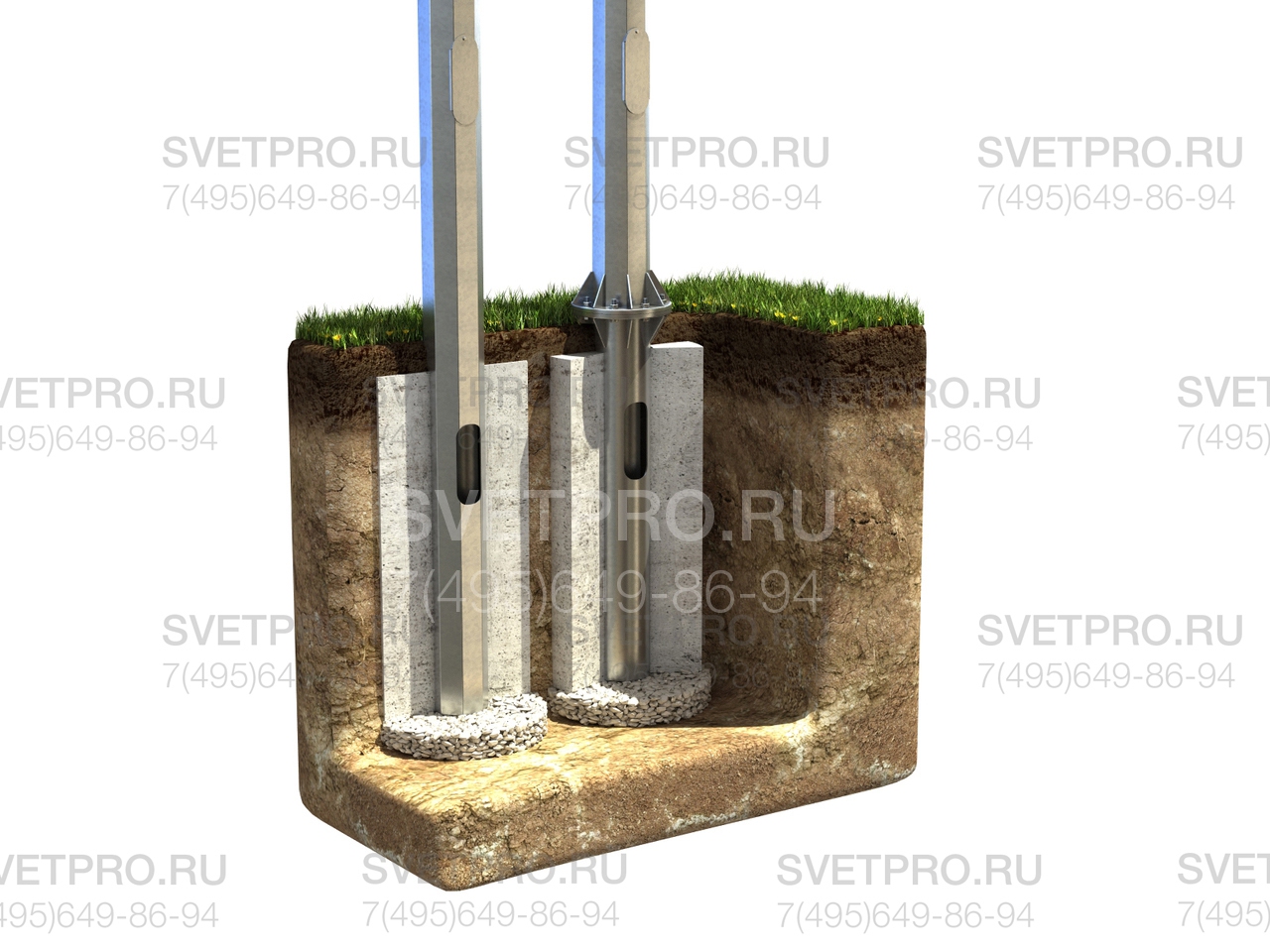

Установка опор на фундамент размером 1,1х2,1 м (Valsk P 333) и 1,6х1,7 м (Valsk P 370) производится посредством фланца, приваренного к основанию ствола. Плоский фланец квадратной формы имеет отверстия для совмещения с анкерами (М33) закладной детали фундамента. Соединение фиксируется болтами и гайками.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
ПРИМЕЧАНИЕ

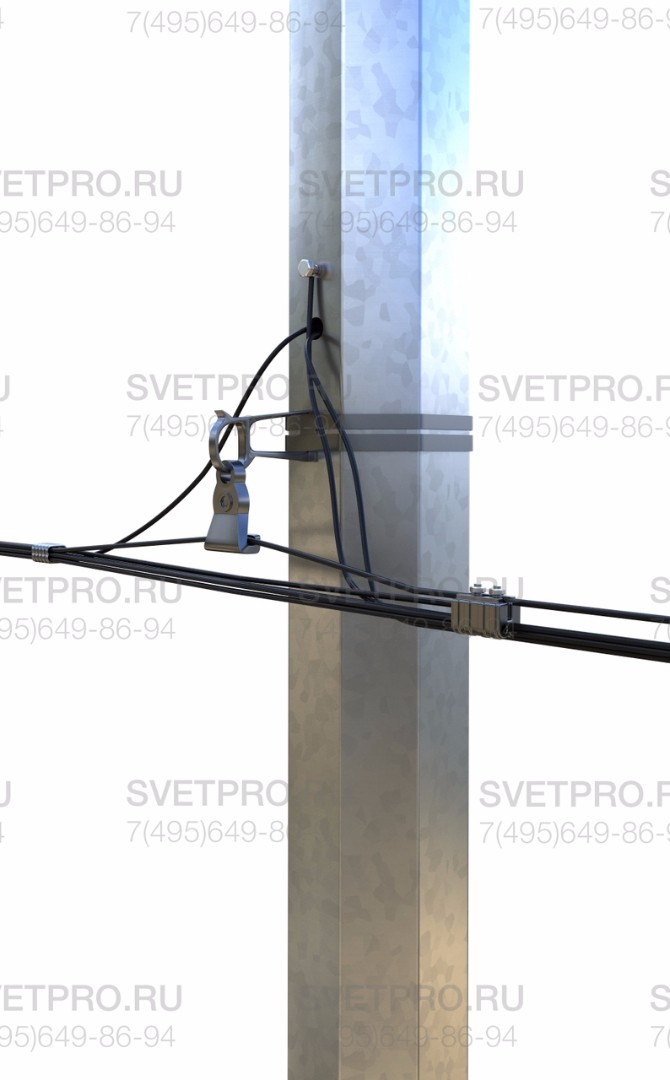

Стальные восьмигранные осветительные опоры под СИП запроектированы как опоры промежуточные, конечные и угловые с двойными кронштейнами высотой до 2м и вылетом до 2м, с кабелем подвешенным на высоте до 7м (Р).
Применение силы на высоте более 7м требует дополнительных технических расчетов. Стальные осветительные опоры были расчитаны для максимального размера кабеля 4 х 35, расстояния между опорами до 40м и угла не более чем 90 градусов.

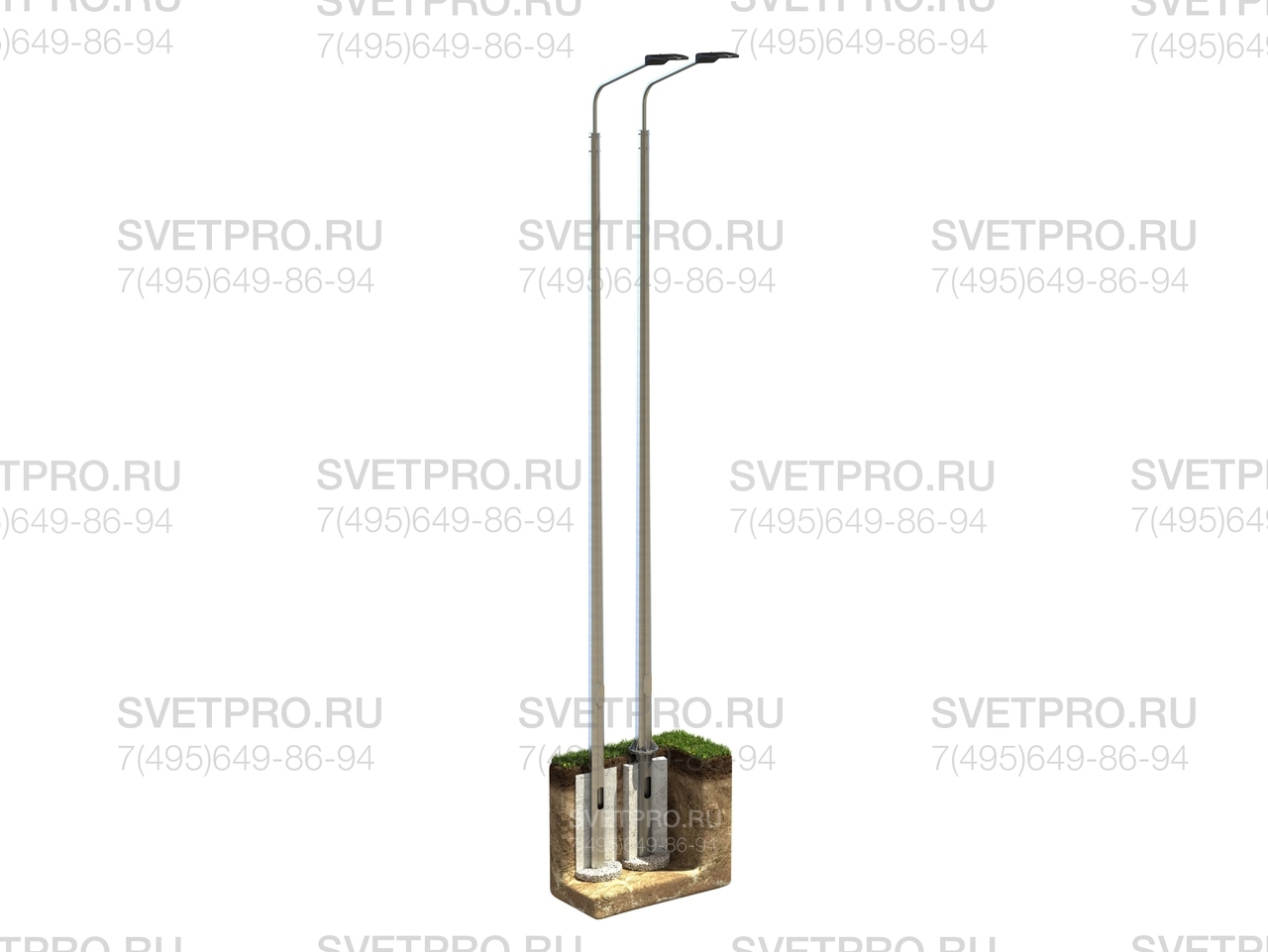

Указанные параметры фундаментов приняты для средних условий грунта и необходимо их проверить для конкретных условий установки опоры и разработать индивидуальный проект фундамента.
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
Район | Характерное давление ветра | Характерная скорость ветра |
---|---|---|
ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
Зона I | qk=230Па | Vk=19,4 м/с |
ЗОНА II | qk=300Па | Vk=22,2 м/с |
ЗОНА III | qk=380Па | Vk=25,0 м/с |
ЗОНА IV | qk=480Па | Vk=28,1 м/с |
ЗОНА V | qk=600Па | Vk=31,4 м/с |
ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки

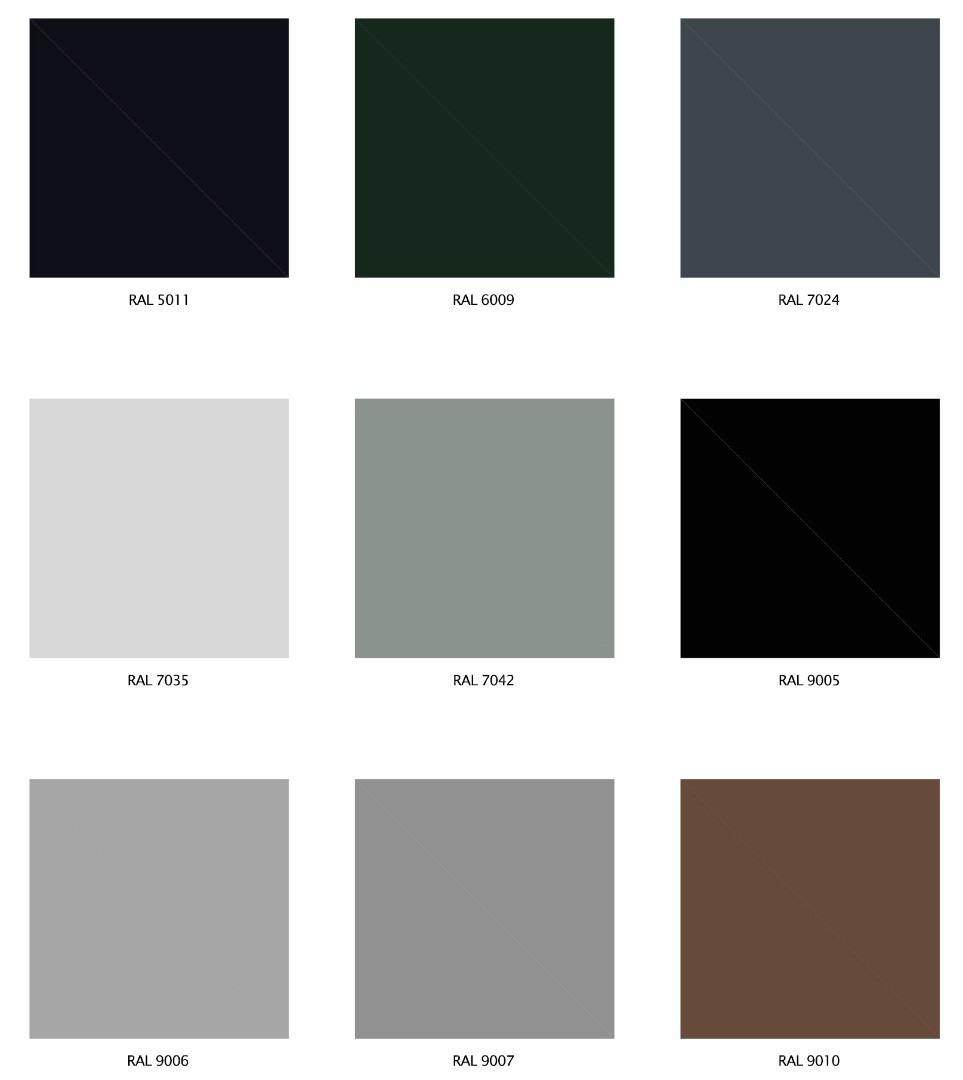

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

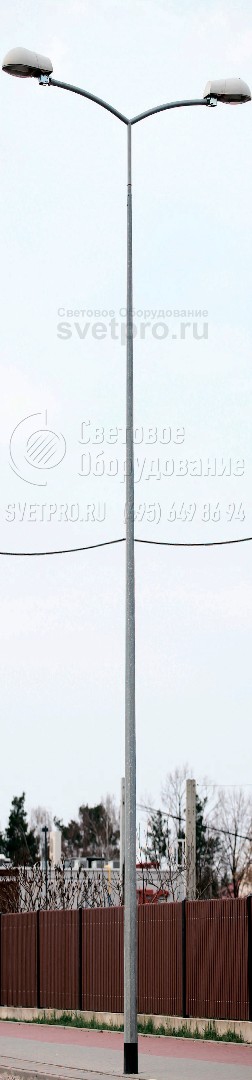

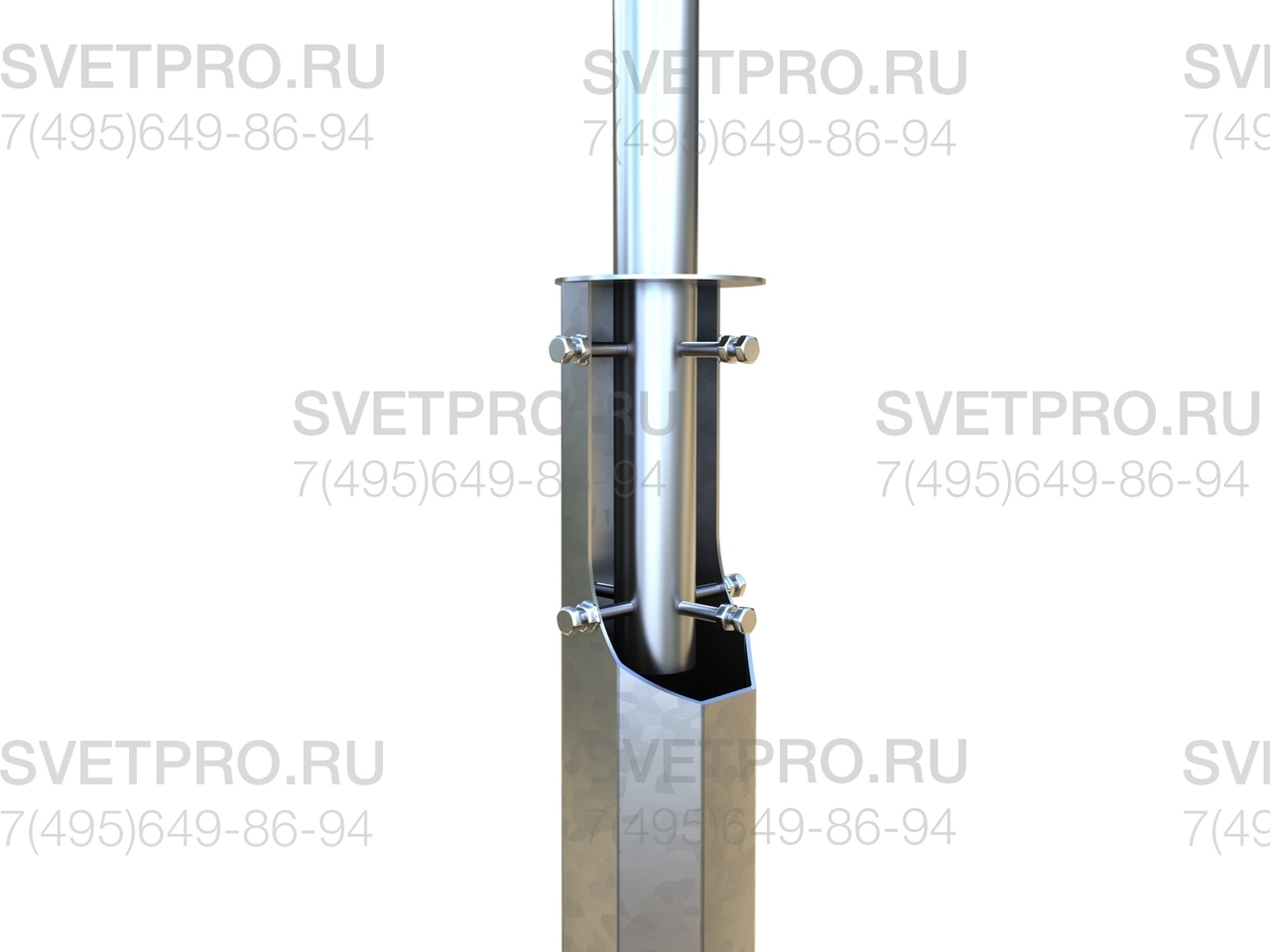

Фотогалерея
