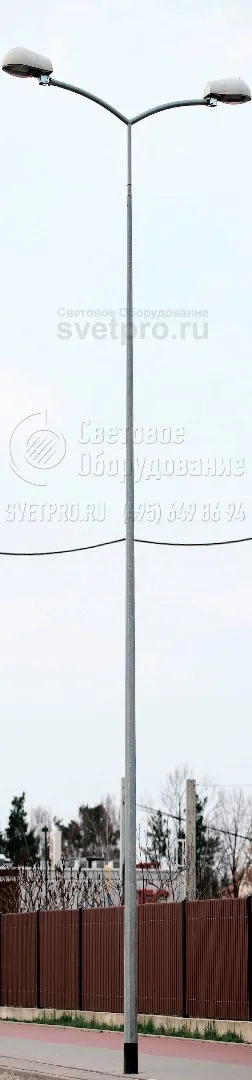

Valsk P 370 - 10 Опоры для использования с СИП-ом высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Valsk P 370 - 10 |

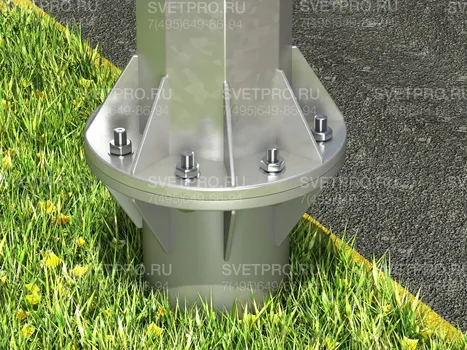

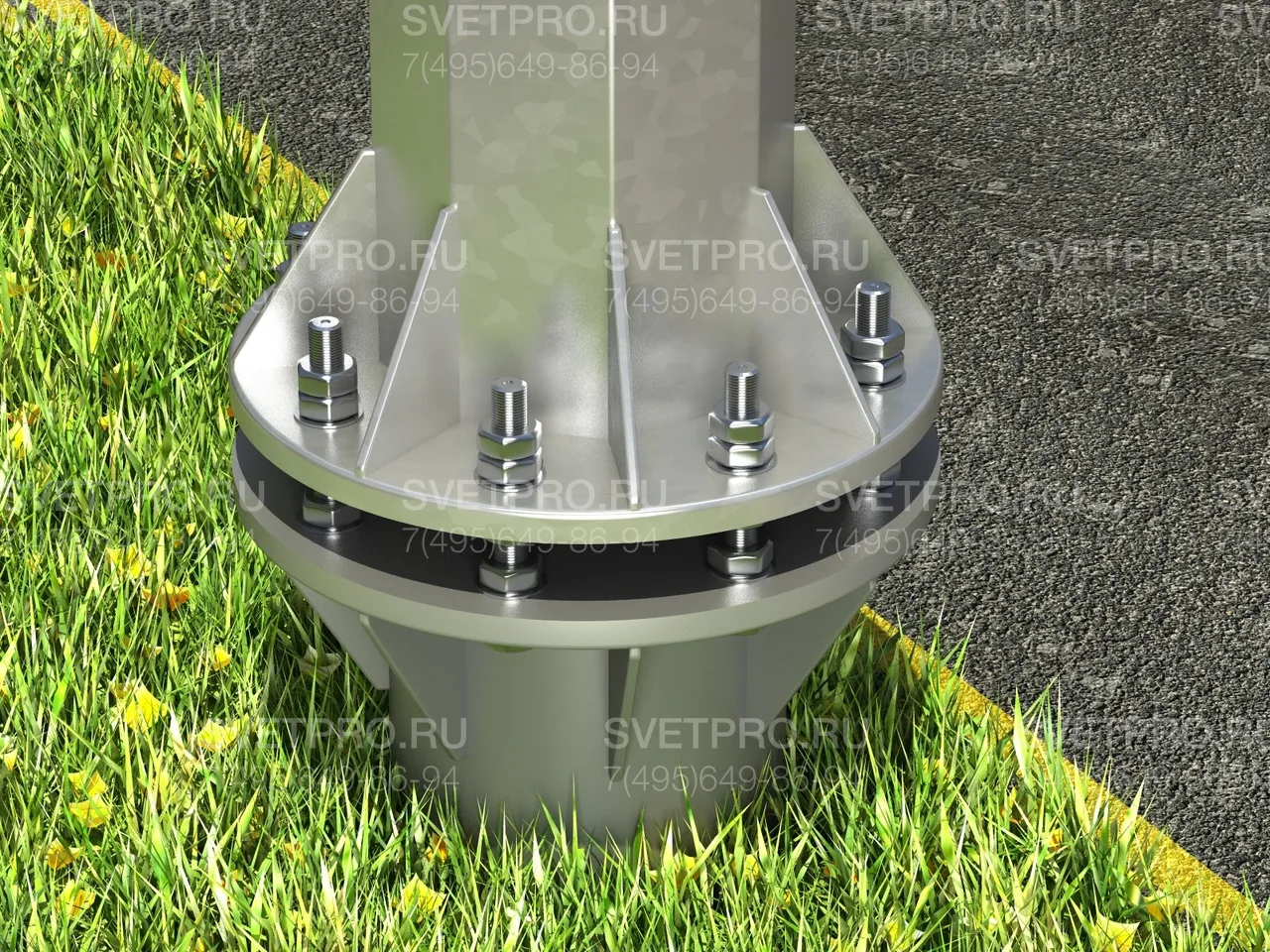

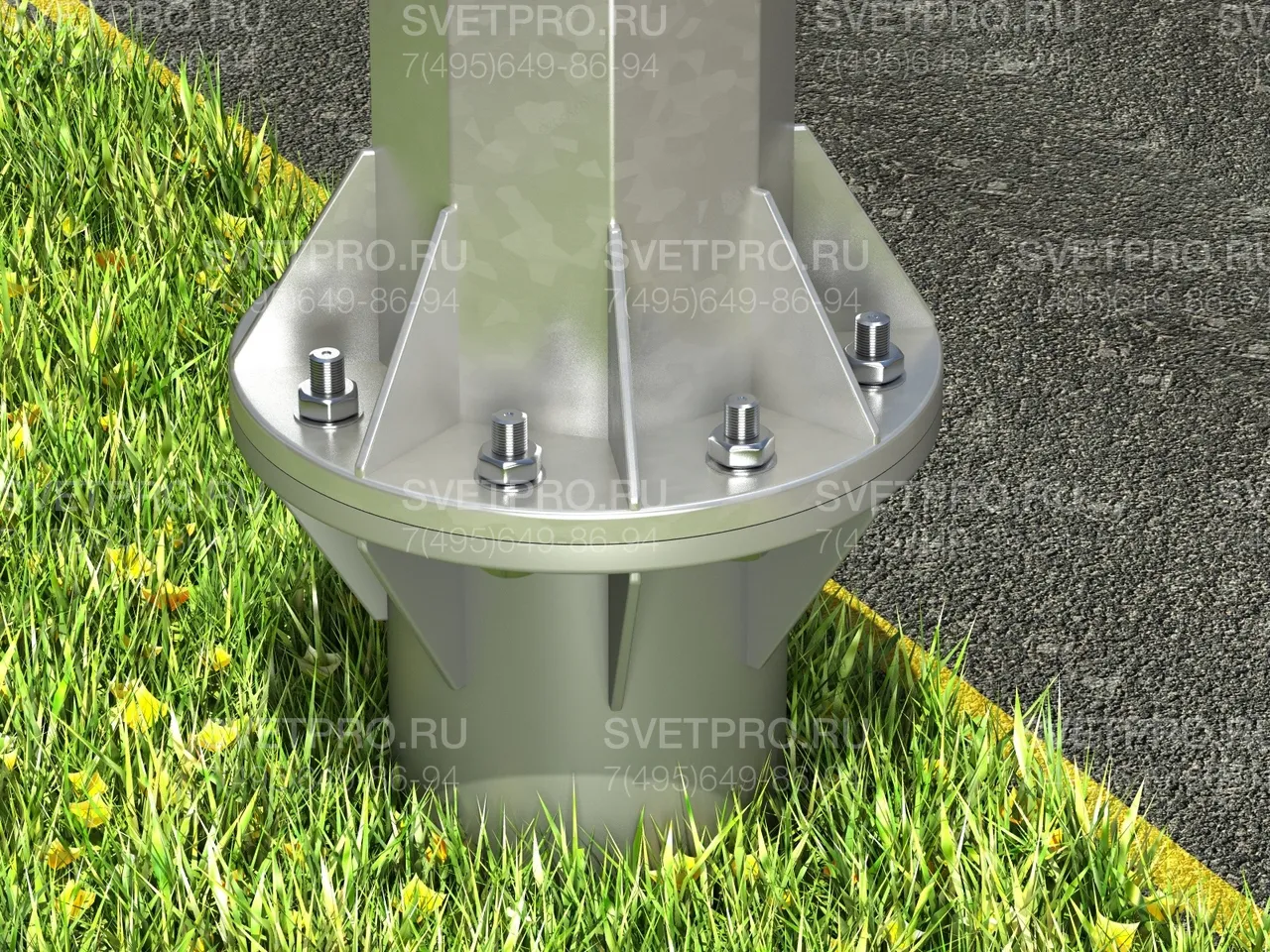

| Установка: | На фундамент размером 1,1х2,1 м (Valsk P 333) и 1,6х1,7 м (Valsk P 370) посредством фланца, приваренного к основанию ствола. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 10 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
3 144
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

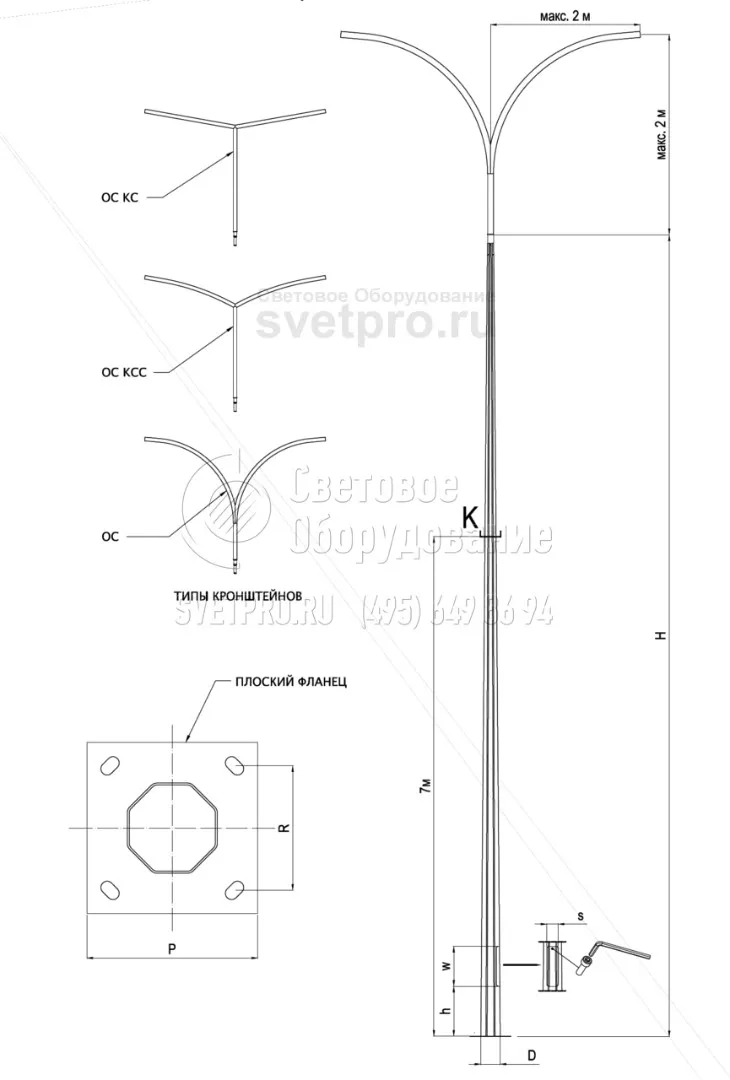

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Valsk P 333 / 370
| Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, см | Нагрузка на опору, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Valsk P 370 - 10 | 10 | 103 | 370 | 600 | 145 | 500 | 540/400 | МЗЗ | 1,6x1,7 | 313 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 333 / 370
| Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| Valsk P 370 | 10 | 15* | 0,15 | 1040 | 970 | 890 | 800 | 690 | 9801 | 1503 |
* Максимальный вес одного светильника
ОПИСАНИЕ

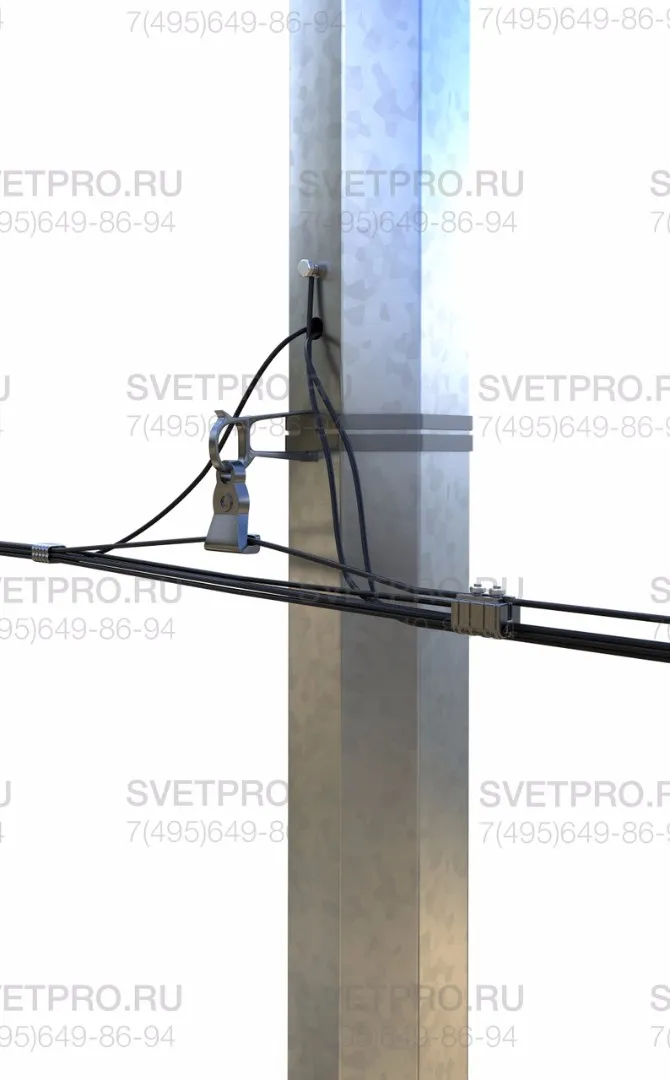

Силовые граненые опоры Valsk P 333 / 370 компании VALMONT (Польша), предназначены для устройства освещения в жилых районах, местах отдыха, дорогах, улицах и других объектах где подземный подвод питающего кабеля невозможен или затруднителен. Мощный массивный ствол опор VALSK способен выдерживать большие нагрузки СИПа и светильников, а также рекламных конструкций и другого оборудования. Кронштейны типа ОС КС, ОС КСС, ОС с круглым сечением имеют максимальный вылет по горизонтали и вертикали – 2,0 м. Высота подвеса СИП ограничена 7 метрами, при этом максимальный параметр кабеля – 4х35. Опоры Valsk P 333 / 370 могут применяться в качестве промежуточных, угловых и конечных опор. Расстояние между установленными опорами не должно быть более 40 м, а угол – не более 90 градусов.
