МГСК-КР Высокомачтовые опоры со стационарной короной
Область применения: |
|
Назначение: |
|
Высота: | 20-30 м |
Вес: | 880-4060 кг |
Артикул производителя: | МГСК-КР |
Производитель «Пересвет», Россия
как выбрать опору?

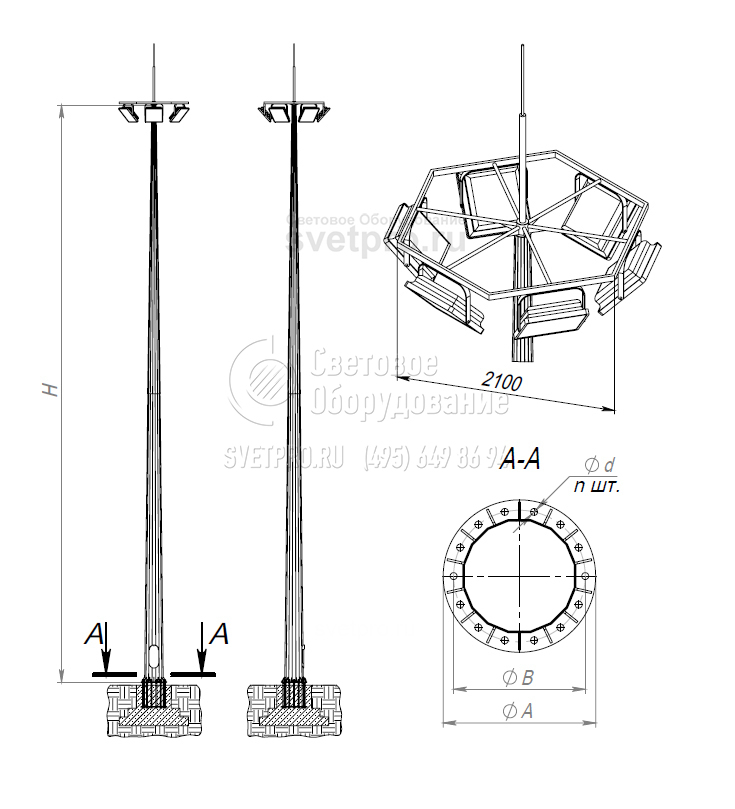

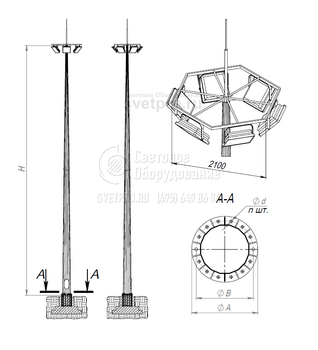

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | H | n | масса опоры | Наветренная площадь оборудования | Нагрузки на фундамент | Анкерный блок | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
I | II | III | IV | V | VI | VII | |||||||||||||||
М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | N, т | P, т | Mx, т*м | |||||
МГСК-20-КР-А | 20 | 12,0 | 880 | 2,1 | 12 | 1,75 | 10 | 0,9 | 5 | 0,97 | 1,08 | 13,7 | АБ-М30х1000-12-580 | ||||||||
МГСК-20-КР-Б | 20 | 14,0 | 940 | 2,8 | 16 | 2,8 | 16 | 1,58 | 9 | 1,03 | 1,25 | 16,6 | АБ-М30х1000-14-640 | ||||||||
МГСК-20-КР-В | 20 | 16,0 | 1120 | 2,8 | 16 | 1,4 | 8 | 1,23 | 1,73 | 22 | АБ-М30х1000-16-710 | ||||||||||
МГСК-20-КР-Г | 20 | 14,0 | 1410 | 2,8 | 16 | 2,1 | 12 | 1,05 | 6 | 1,55 | 2,6 | 31,7 | АБ-М36х1000-14-760 | ||||||||
МГСК-20-КР-Д | 20 | 14,0 | 1780 | 2,1 | 12 | 2,1 | 12 | 1,96 | 3,61 | 46,7 | АБ-М42х1000-14-850 | ||||||||||
МГСК-25-КР-А | 25 | 14,0 | 1210 | 1,4 | 8 | 1,4 | 8 | 1,33 | 1,23 | 19,1 | АБ-М30х1000-14-660 | ||||||||||
МГСК-25-КР-Б | 25 | 16,0 | 1360 | 2,1 | 12 | 2,1 | 12 | 1,4 | 8 | 1,50 | 1,73 | 26,2 | АБ-М30х1000-16-760 | ||||||||
МГСК-25-КР-В | 25 | 16,0 | 1870 | 2,1 | 12 | 1,75 | 10 | 2,06 | 2,42 | 36,9 | АБ-М36х1000-16-810 | ||||||||||
МГСК-25-КР-Г | 25 | 12,0 | 2020 | 2,1 | 12 | 1,4 | 8 | 2,22 | 3,06 | 44,6 | АБ-М42х1000-12-890 | ||||||||||
МГСК-25-КР-Д | 25 | 16,0 | 2370 | 2,1 | 12 | 1,75 | 10 | 2,61 | 3,93 | 58,4 | АБ-М42х1000-16-930 | ||||||||||
МГСК-25-КР-Е | 25 | 18,0 | 3100 | 2,1 | 12 | 2,1 | 12 | 3,41 | 4,73 | 71,8 | АБ-М42х1000-18-930 | ||||||||||
МГСК-30-КР-А | 30 | 12,0 | 1670 | 1,4 | 8 | 1,4 | 8 | 1,84 | 1,58 | 27,7 | АБ-М36х1000-12-740 | ||||||||||
МГСК-30-КР-Б | 30 | 16,0 | 2100 | 2,1 | 12 | 2,1 | 12 | 1,23 | 7 | 2,31 | 2,21 | 37,7 | АБ-М36х1000-16-810 | ||||||||
МГСК-30-КР-В | 30 | 16,0 | 2750 | 2,1 | 12 | 2,1 | 12 | 3,03 | 3,2 | 56,6 | АБ-М42х1000-16-930 | ||||||||||
МГСК-30-КР-Г | 30 | 18,0 | 3020 | 2,1 | 12 | 0,9 | 5 | 3,32 | 4,73 | 75 | АБ-М42х1000-18-1030 | ||||||||||
МГСК-30-КР-Д | 30 | 18,0 | 4060 | 2,1 | 12 | 2,1 | 12 | 4,47 | 6,22 | 106,2 | АБ-М48х1200-18-1090 |
ОПИСАНИЕ
Высокомачтовые опоры представляют собой свободностоящую (без оттяжек) конструкцию высотой от 16 до 30 и более метров. Предназначены для освещения пространств с относительно большой площадью. Ствол опоры выполнен составным из нескольких частей. Части представляют из себя многогранные полые стойки сужающиеся к верху. Сборка ствола мачты происходит последовательной стяжкой секций с посадкой одна в другую на величину от 0,6 до 1,5 м (в зависимости от типо размера и нагрузки).
Высокомачтовые опоры со стационарной короной имеют обширный спектр применения благодаря разнообразной конструкции площадок и кронштейнов для размещения оборудования. На ствол опоры возможна установка лестниц и площадок для обслуживания осветительного оборудования. Стандартный шаг площадок для отдыха 10-12,5 м, при необходимости он может быть увеличен, увеличенный шаг должен быть указан в заказе.
Опоры МГСК не комплектуются электрооборудованием, оно подбирается и заказывается отдельно.
Конфигурация опор подбирается в зависимости от конкретных условий из стандартного ряда или проектируется индивидуально при невозможности применения типовых решений.
Материал изготовления: для основных элементов опор применяются листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904, а также различный фасонный прокат. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении ≥ -45°С.
Покрытие мачт выбирается в зависимости от условий эксплуатации и эстетических соображений. Мачты защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое или лакокрасочное покрытие.
Мачты со стационарной короной МГСК изготавливаются в соответствии с ТУ 5260-006-61553457-2016.
