МГСК-ПРП8 Высокомачтовые опоры со стационарной короной
Область применения: |
|
Назначение: |
|
Высота: | 20-30 м |
Вес: | 1900-5570 кг |
Артикул производителя: | МГСК-ПРП8 |
Производитель «Пересвет», Россия
как выбрать опору?

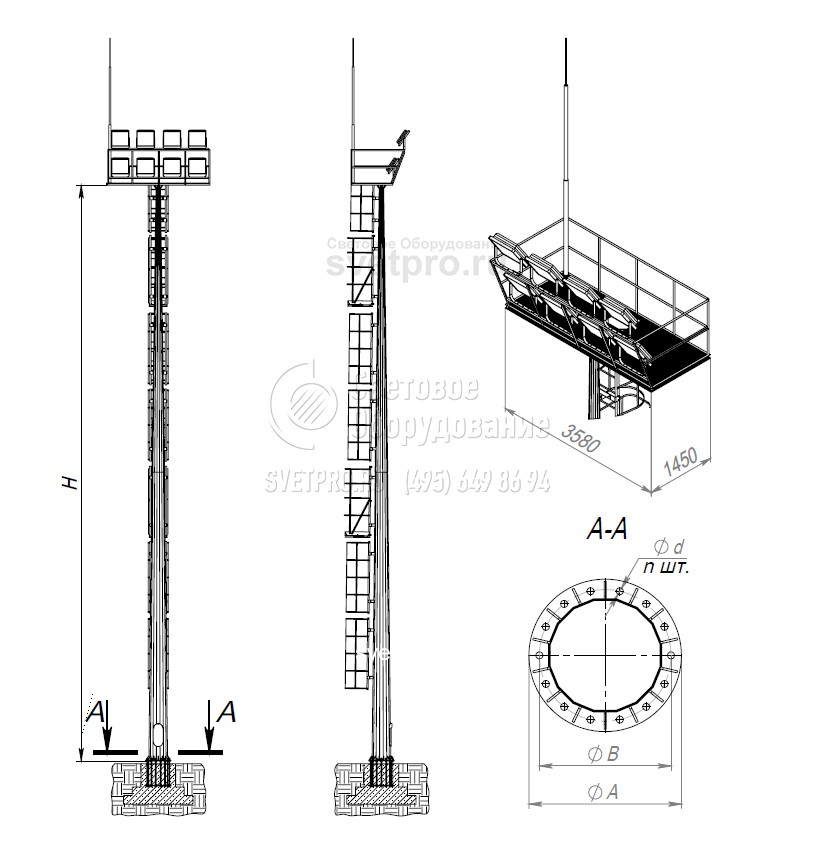

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | H | n | масса опоры | Наветренная площадь оборудования | Нагрузки на фундамент | Анкерный блок | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
I | II | III | IV | V | VI | VII | |||||||||||||||
М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | N, т | P, т | Mx, т*м | |||||
МГСК-20-ПРП8-А | 20 | 16 | 1900 | 2,5 | 8 | 2 | 8 | 2,09 | 1,78 | 22,8 | АБ-М30х1000-16-710 | ||||||||||
МГСК-20-ПРП8-Б | 20 | 14 | 2200 | 4 | 8 | 3,2 | 8 | 3 | 8 | 2,42 | 2,48 | 32,7 | АБ-М36х1000-14-760 | ||||||||
МГСК-20-ПРП8-В | 20 | 20 | 2620 | 3 | 8 | 2,5 | 8 | 2,88 | 3,9 | 50,3 | АБ-М36х1000-20-860 | ||||||||||
МГСК-20-ПРП8-Г | 20 | 16 | 2780 | 4 | 8 | 2 | 8 | 2 | 8 | 3,06 | 4,93 | 63,7 | АБ-М42х1000-16-970 | ||||||||
МГСК-25-ПРП8-А | 25 | 16 | 2830 | 2,8 | 8 | 2,8 | 8 | 3,11 | 2,44 | 37,3 | АБ-М36х1000-16-810 | ||||||||||
МГСК-25-ПРП8-Б | 25 | 18 | 2960 | 4 | 8 | 4 | 8 | 2 | 8 | 3,26 | 2,76 | 44,4 | АБ-М36х1000-18-870 | ||||||||
МГСК-25-ПРП8-В | 25 | 18 | 3670 | 4 | 8 | 4 | 8 | 2 | 8 | 4,04 | 4,55 | 70,8 | АБ-М42х1000-18-1020 | ||||||||
МГСК-25-ПРП8-Г | 25 | 20 | 5570 | 4 | 8 | 3,2 | 8 | 2 | 8 | 6,13 | 6,84 | 104,5 | АБ-М48х1200-20-1090 | ||||||||
МГСК-30-ПРП8-А | 30 | 18 | 3510 | 2 | 8 | 2 | 8 | 3,86 | 2,62 | 48,2 | АБ-М36х1000-18-910 | ||||||||||
МГСК-30-ПРП8-Б | 30 | 20 | 3630 | 2,8 | 8 | 2,8 | 8 | 3,99 | 3,3 | 57,8 | АБ-М36х1000-20-980 | ||||||||||
МГСК-30-ПРП8-В | 30 | 18 | 4270 | 3,2 | 8 | 4,70 | 3,94 | 74,4 | АБ-М42х1000-18-1040 | ||||||||||||
МГСК-30-ПРП8-Г | 30 | 18 | 5570 | 4 | 8 | 2 | 8 | 6,13 | 5,86 | 104,3 | АБ-М48х1200-18-1090 |
ОПИСАНИЕ
Высокомачтовые опоры представляют собой свободностоящую (без оттяжек) конструкцию высотой от 16 до 30 и более метров. Предназначены для освещения пространств с относительно большой площадью. Ствол опоры выполнен составным из нескольких частей. Части представляют из себя многогранные полые стойки сужающиеся к верху. Сборка ствола мачты происходит последовательной стяжкой секций с посадкой одна в другую на величину от 0,6 до 1,5 м (в зависимости от типо размера и нагрузки).
Высокомачтовые опоры со стационарной короной имеют обширный спектр применения благодаря разнообразной конструкции площадок и кронштейнов для размещения оборудования. На ствол опоры возможна установка лестниц и площадок для обслуживания осветительного оборудования. Стандартный шаг площадок для отдыха 10-12,5 м, при необходимости он может быть увеличен, увеличенный шаг должен быть указан в заказе.
Опоры МГСК не комплектуются электрооборудованием, оно подбирается и заказывается отдельно.
Конфигурация опор подбирается в зависимости от конкретных условий из стандартного ряда или проектируется индивидуально при невозможности применения типовых решений.
Материал изготовления: для основных элементов опор применяются листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904, а также различный фасонный прокат. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении ≥ -45°С.
Покрытие мачт выбирается в зависимости от условий эксплуатации и эстетических соображений. Мачты защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое или лакокрасочное покрытие.
Мачты со стационарной короной МГСК изготавливаются в соответствии с ТУ 5260-006-61553457-2016.
