ОКГСп Опоры контактной сети граненые прямостоечные
| Область применения: |
|
| Назначение: |
|
Цена*:
от
120 013
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Высота: | 9 м |
| Вес: | 408-1162 кг |
| Верхний диаметр: | 216-353 мм |
| Нижний диаметр: | 310-542 мм |
| Артикул производителя: | ОКГСп |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | P, кг | Посадочное место кронштейна | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ОКГСп-0,4-9,0-11,5-01 | 120 013 ₽ | 9 | 310 | 216 | 2,5 | 400 | К230 | 408 |
| ОКГСп-0,4-9,0-11,5-02 | 120 013 ₽ | 9 | 310 | 216 | 2,5 | 400 | К230 | 408 |
| ОКГСп-0,7-9,0-11,5-01 | 163 842 ₽ | 9 | 343 | 255 | 2,5 | 700 | К270 | 557 |
| ОКГСп-0,7-9,0-11,5-02 | 163 842 ₽ | 9 | 343 | 255 | 2,5 | 700 | К270 | 557 |
| ОКГСп-1,0-9,0-12-01 | 191 198 ₽ | 9 | 412 | 255 | 3 | 1000 | К270 | 650 |
| ОКГСп-1,0-9,0-12-02 | 191 198 ₽ | 9 | 412 | 255 | 3 | 1000 | К270 | 650 |
| ОКГСп-1,5-9,0-12,0-01 | 219 730 ₽ | 9 | 461 | 304 | 3 | 1500 | К320 | 747 |
| ОКГСп-1,5-9,0-12,0-02 | 219 730 ₽ | 9 | 461 | 304 | 3 | 1500 | К320 | 747 |
| ОКГСп-1,8-9,0-12,0-01 | 283 266 ₽ | 9 | 441 | 304 | 3 | 1800 | К320 | 963 |
| ОКГСп-1,8-9,0-12,0-02 | 283 266 ₽ | 9 | 441 | 304 | 3 | 1800 | К320 | 963 |
| ОКГСп-2,0-9,0-12,0-01 | 293 856 ₽ | 9 | 468 | 304 | 3 | 2000 | К320 | 999 |
| ОКГСп-2,0-9,0-12,0-02 | 293 856 ₽ | 9 | 468 | 304 | 3 | 2000 | К320 | 999 |
| ОКГСп-2,5-9,0-12,0-01 | 318 859 ₽ | 9 | 483 | 353 | 3 | 2500 | К370 | 1084 |
| ОКГСп-2,5-9,0-12,0-02 | 318 859 ₽ | 9 | 483 | 353 | 3 | 2500 | К370 | 1084 |
| ОКГСп-3,0-9,0-12,0-01 | 341 802 ₽ | 9 | 542 | 353 | 3 | 3000 | К370 | 1162 |
| ОКГСп-3,0-9,0-12,0-02 | 341 802 ₽ | 9 | 542 | 353 | 3 | 3000 | К370 | 1162 |
H - высота
h - подземная часть
P - нагрузка
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
как выбрать опору?

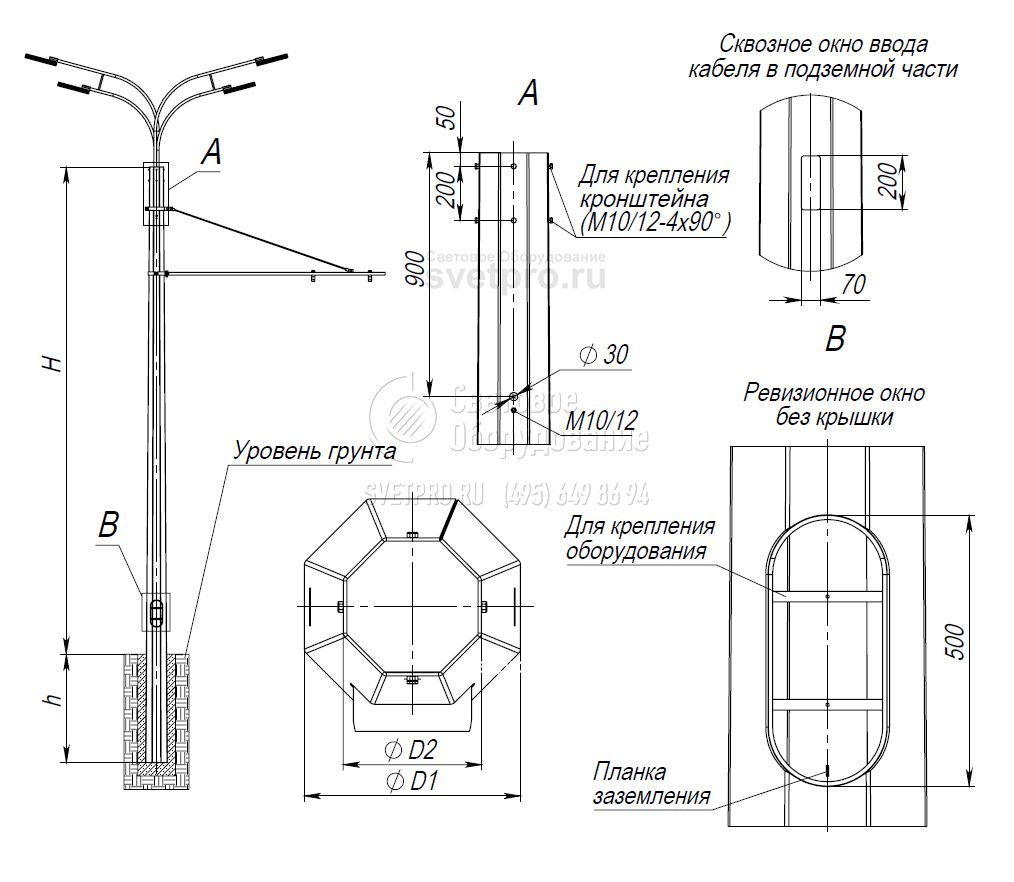

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях.
Конструкция опоры
Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В вижу отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

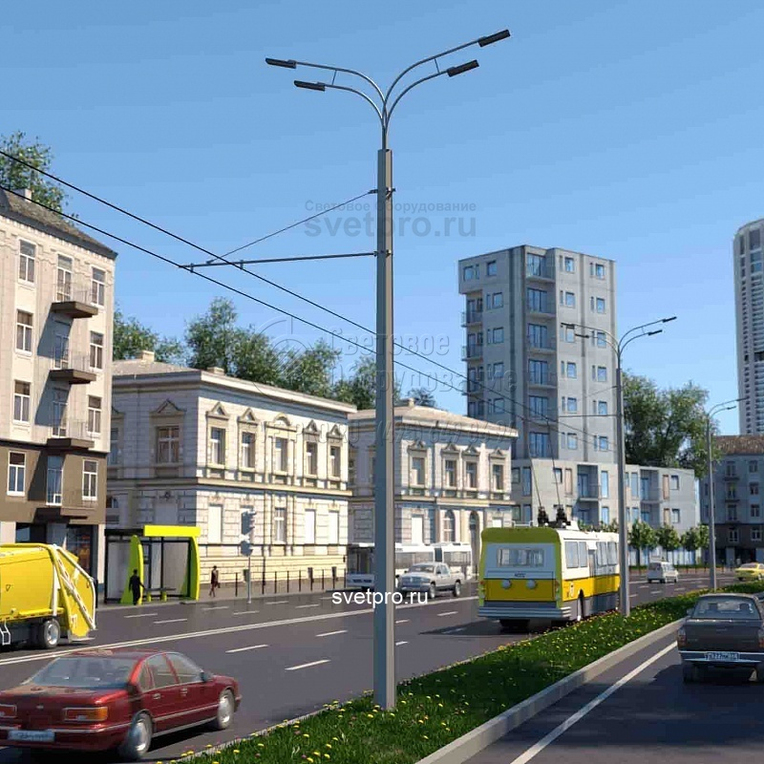

Фотогалерея
-
