ОКГСп-1,0-9,0-12-02 Опоры контактной сети граненые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 650 кг |
Верхний диаметр: | 255 мм |
Нижний диаметр: | 412 мм |
Нагрузка на опору: | 400 кг |
Артикул производителя: | ОКГСп-1,0-9,0-12-02 |
Производитель «Пересвет», Россия
как выбрать опору?

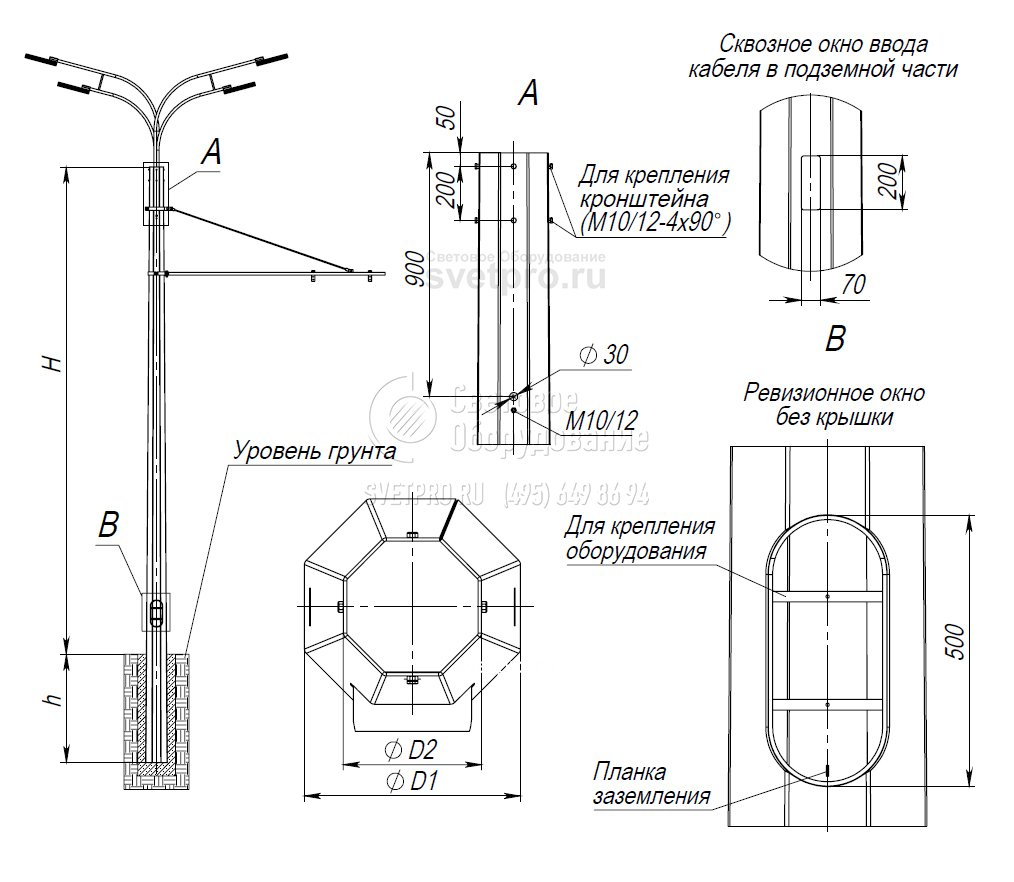

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | h, м | P, кг | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|
ОКГСп-1,0-9,0-12-02 | 9 | 412 | 255 | 3 | 1000 | К270 | 650 |
H - высота
h - подземная часть
P - нагрузка
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
