ОККп Опоры круглоконические несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 3-10 м |
| Вес: | 27-130 кг |
| Верхний диаметр: | 60-75 мм |
| Нижний диаметр: | 107-207 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОККп |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

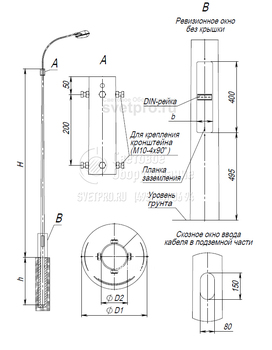

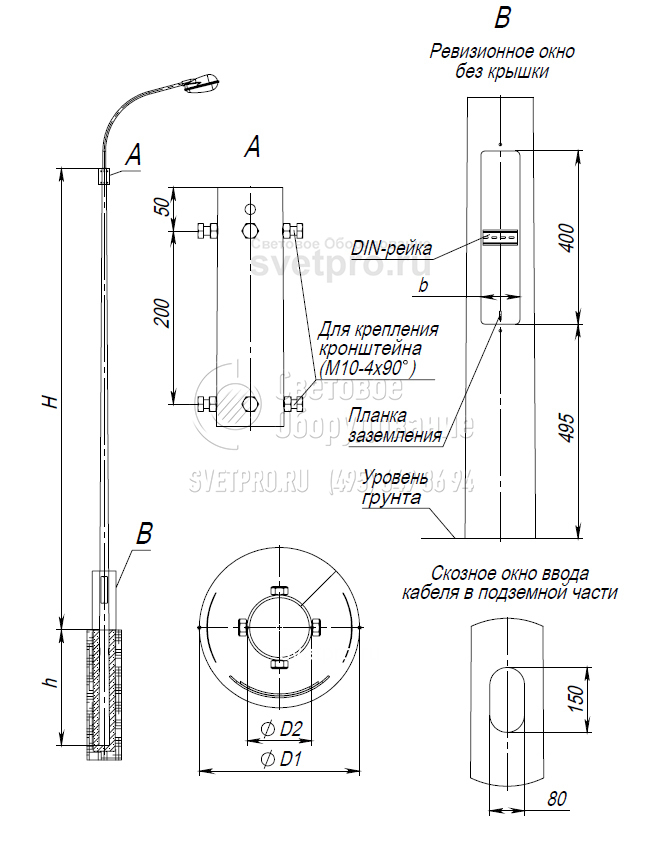

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | Dн, мм | dв, мм | h, м | b, мм | S, мм | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||||
| ОККп-3-4,2 | 3 | 107 | 60 | 1,2 | 65 | 3 | К80 | 25,6 | 0,23 | 0,07 | 0,1 |
| ОККп-4-5,2 | 4 | 117 | 60 | 1,2 | 65 | 3 | К80 | 33,9 | 0,3 | 0,08 | 0,13 |
| ОККп-5-6,2 | 5 | 128 | 60 | 1,2 | 75 | 3 | К80 | 43,1 | 0,32 | 0,09 | 0,13 |
| ОККп-6-7,5 | 6 | 158 | 75 | 1,5 | 75 | 3 | К80 | 65,3 | 0,38 | 0,1 | 0,12 |
| ОККп-7-8,5 | 7 | 169 | 75 | 1,5 | 90 | 3 | К80 | 77,6 | 0,84 | 0,11 | 0,25 |
| ОККп-8-10 | 8 | 185 | 75 | 2 | 90 | 3 | К80 | 97,6 | 0,9 | 0,12 | 0,23 |
| ОККп-9-11 | 9 | 196 | 75 | 2 | 100 | 3 | К80 | 111,8 | 1,15 | 0,14 | 0,27 |
| ОККп-10-12 | 10 | 207 | 75 | 2 | 100 | 3 | К80 | 127,1 | 1,24 | 0,17 | 0,25 |
H - высота
h - подземная часть
b - ширина люка
S - толщина стенки
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККп - опоры круглоконические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.
Конструкция опоры
Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОККп в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.
Фотогалерея
-

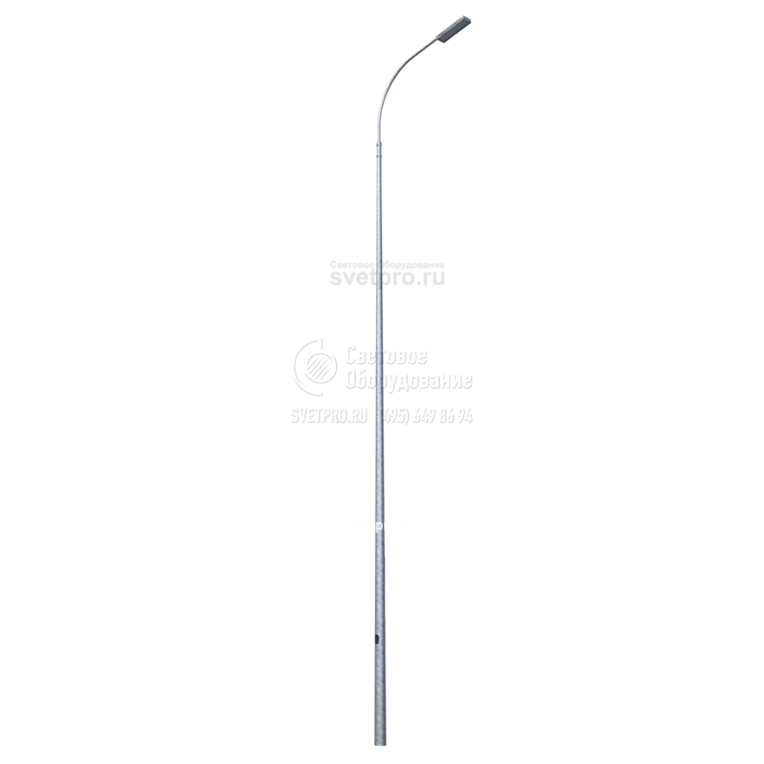

1. -

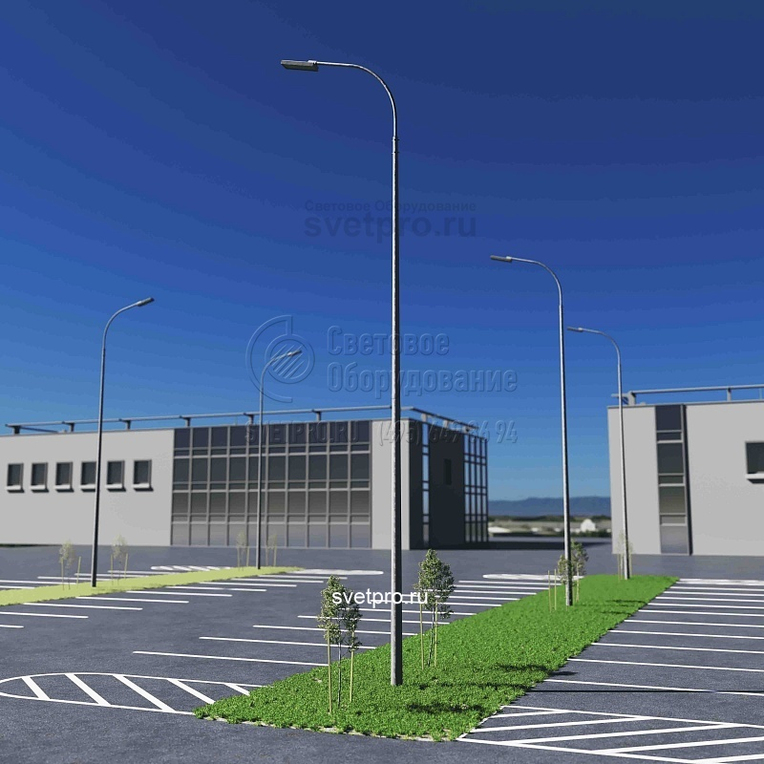

2. -

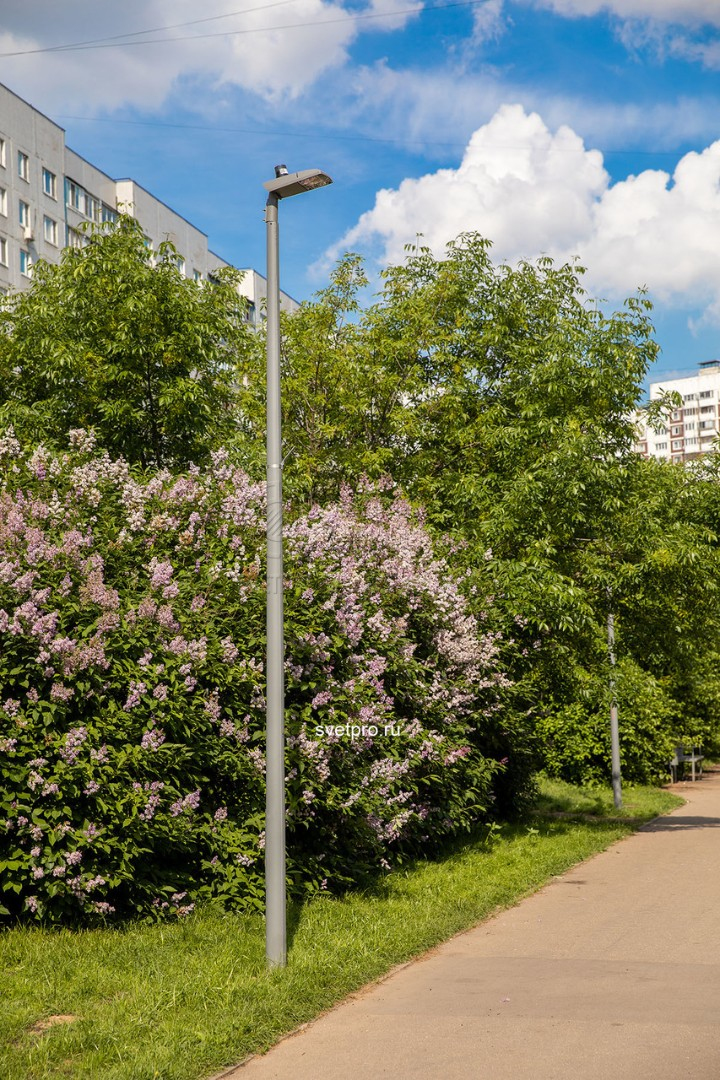

3.
