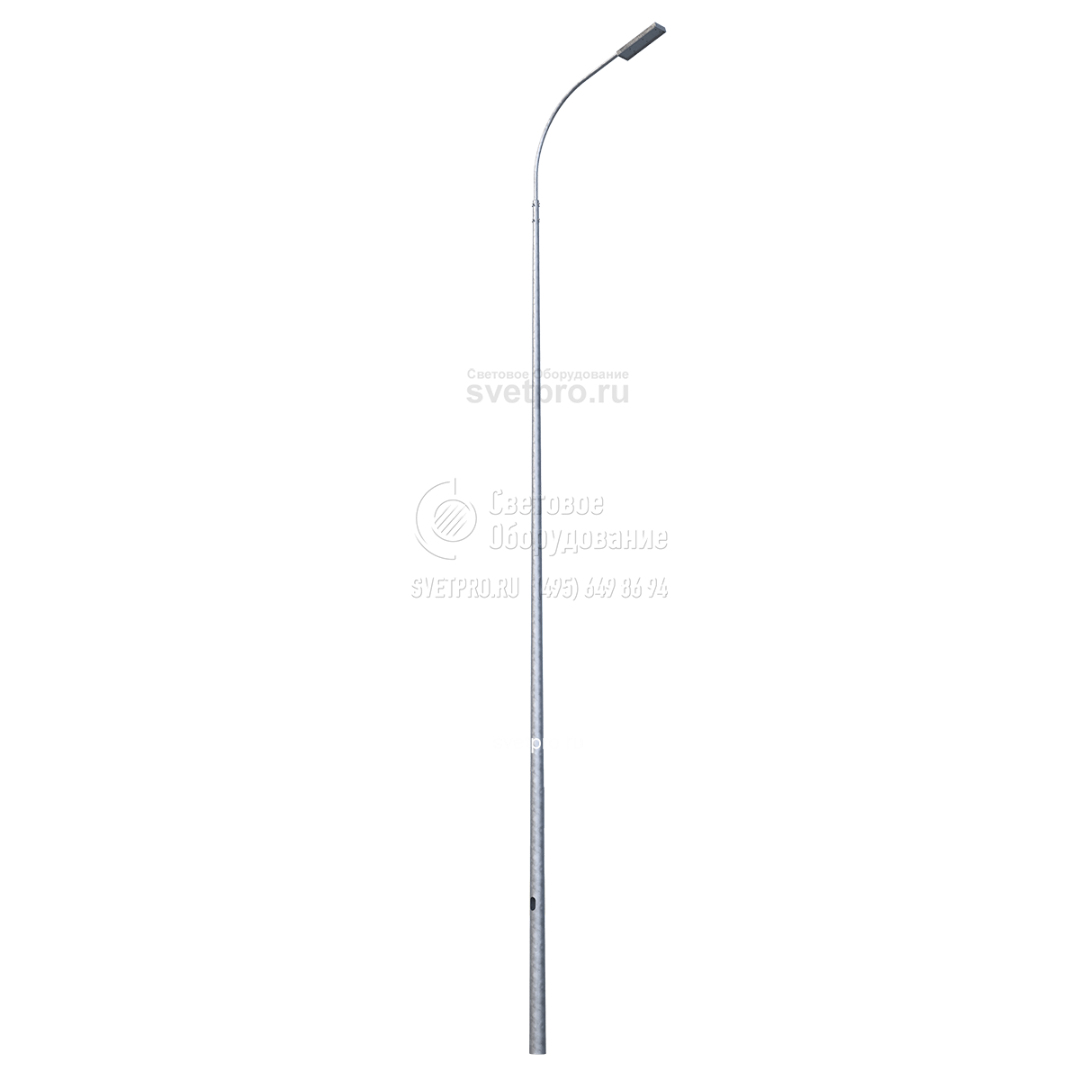

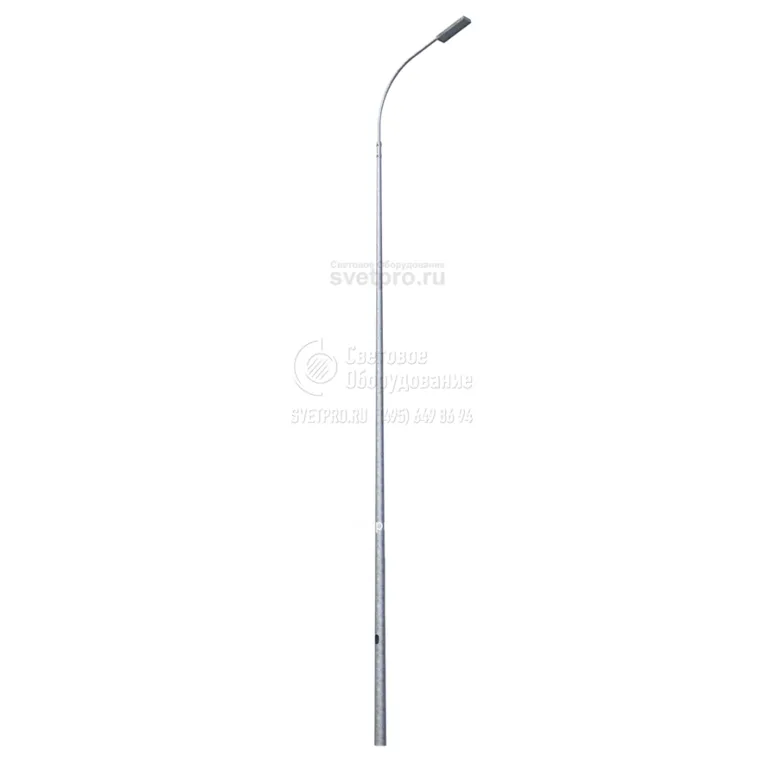

ОККп-6-7,5 Опоры круглоконические несиловые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 6 м |
Вес: | 67 кг |
Верхний диаметр: | 75 мм |
Нижний диаметр: | 158 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОККп-6-7,5 |
Производитель «Пересвет», Россия
как выбрать опору?

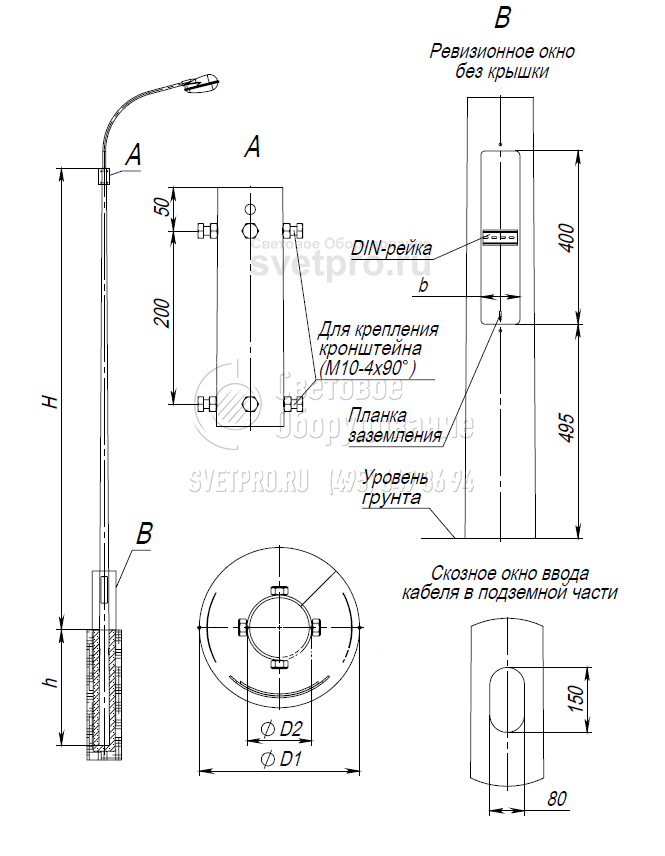

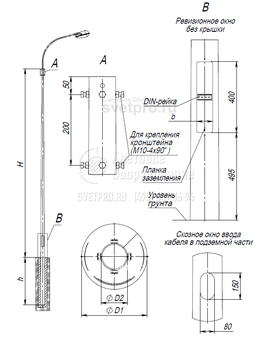

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | Dн, мм | dв, мм | h, м | b, мм | S, мм | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||
ОККп-6-7,5 | 6 | 158 | 75 | 1,5 | 75 | 3 | К80 | 65,3 | 0,38 | 0,1 | 0,12 |
H - высота
h - подземная часть
b - ширина люка
S - толщина стенки
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККп - опоры круглоконические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

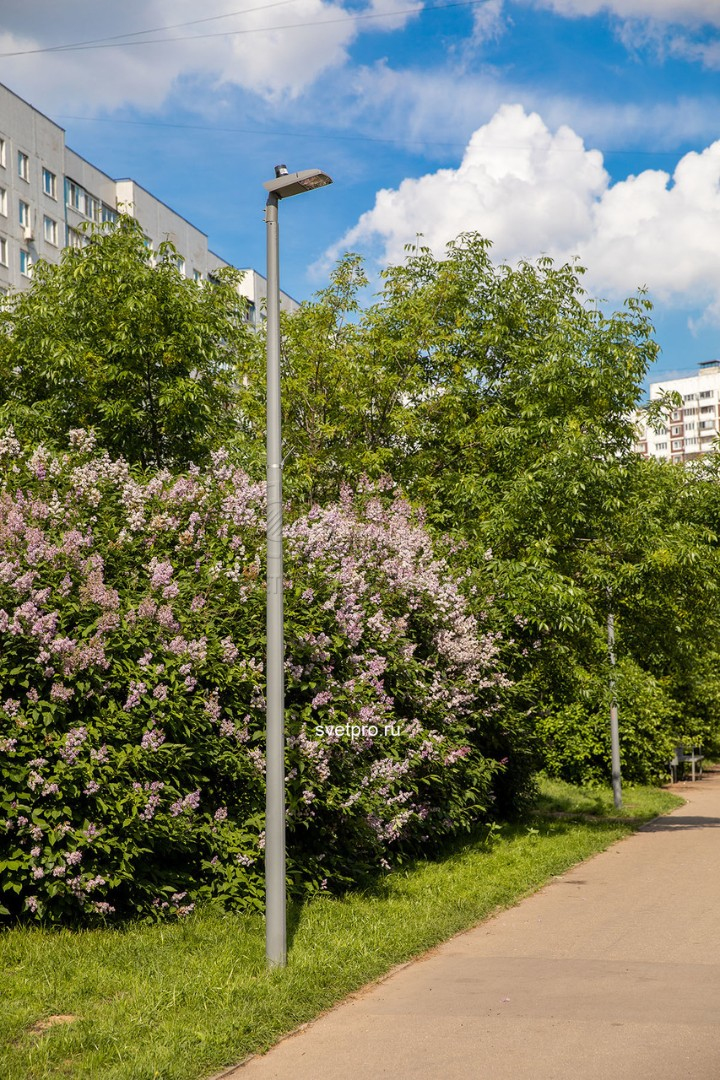

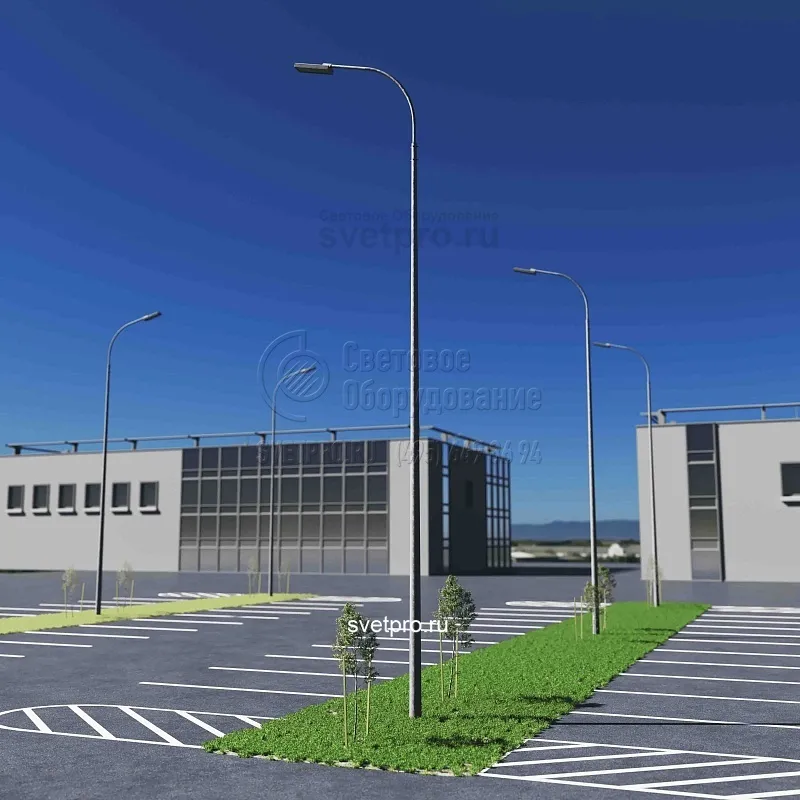

Фотогалерея
