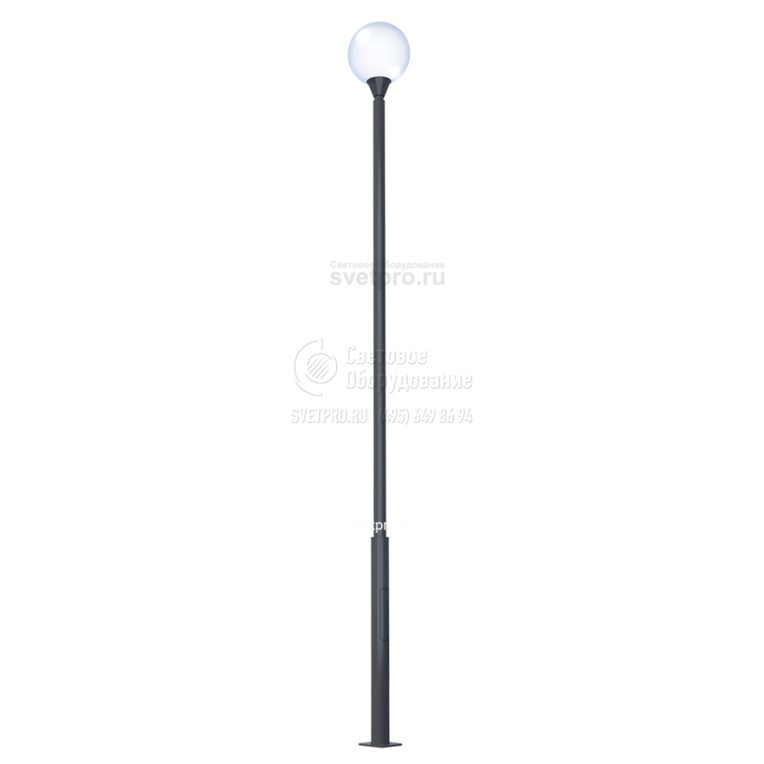

ОП1ф Опоры трубчатые несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 3,2-4,5 м |
Вес: | 29-38 кг |
Верхний диаметр: | 76 мм |
Нижний диаметр: | 108 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОП1ф |
Производитель «Пересвет», Россия
как выбрать опору?

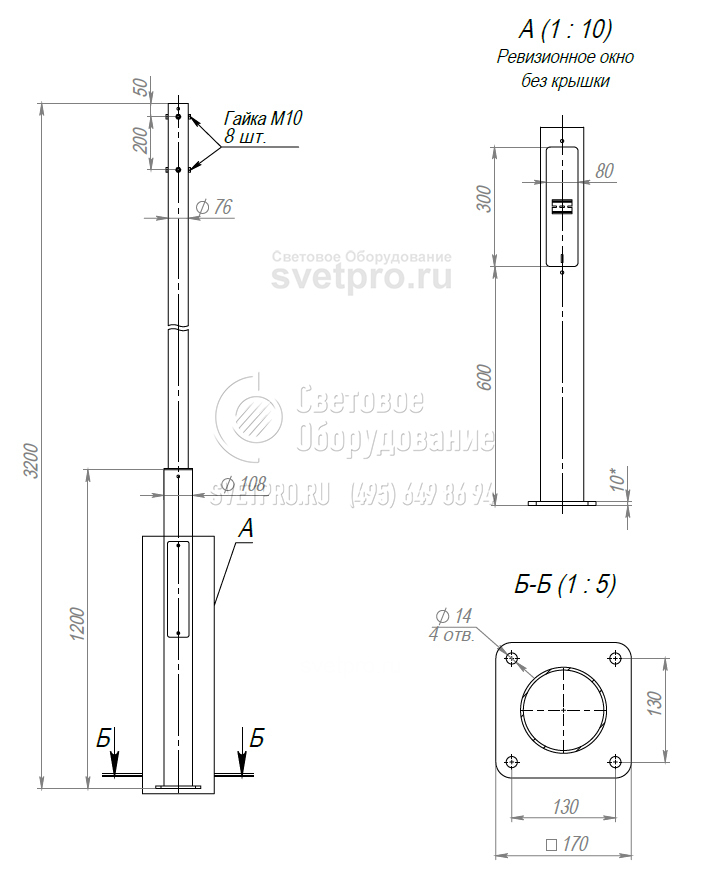

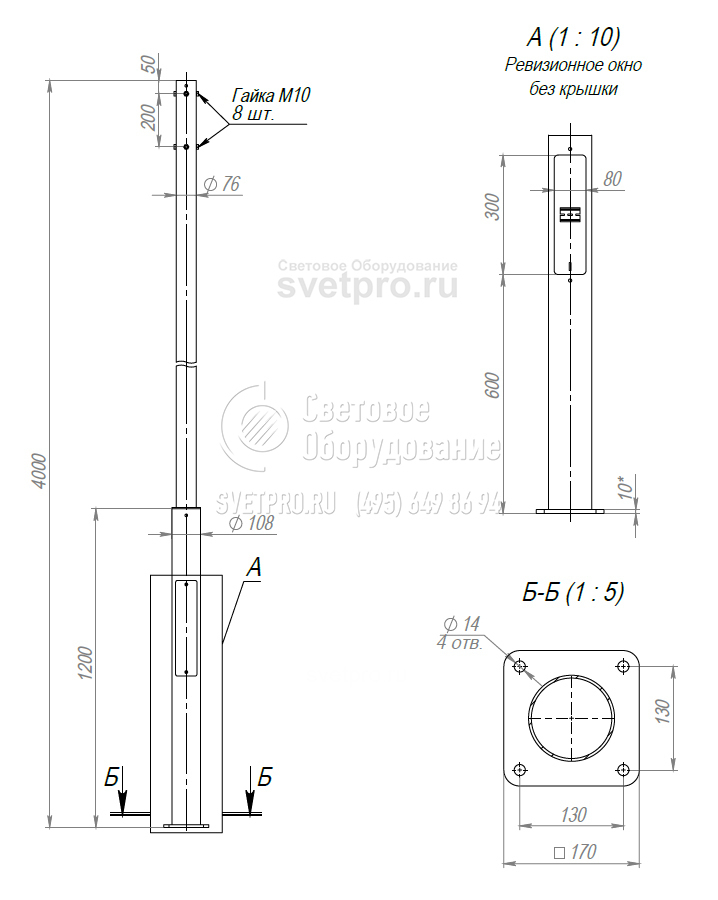

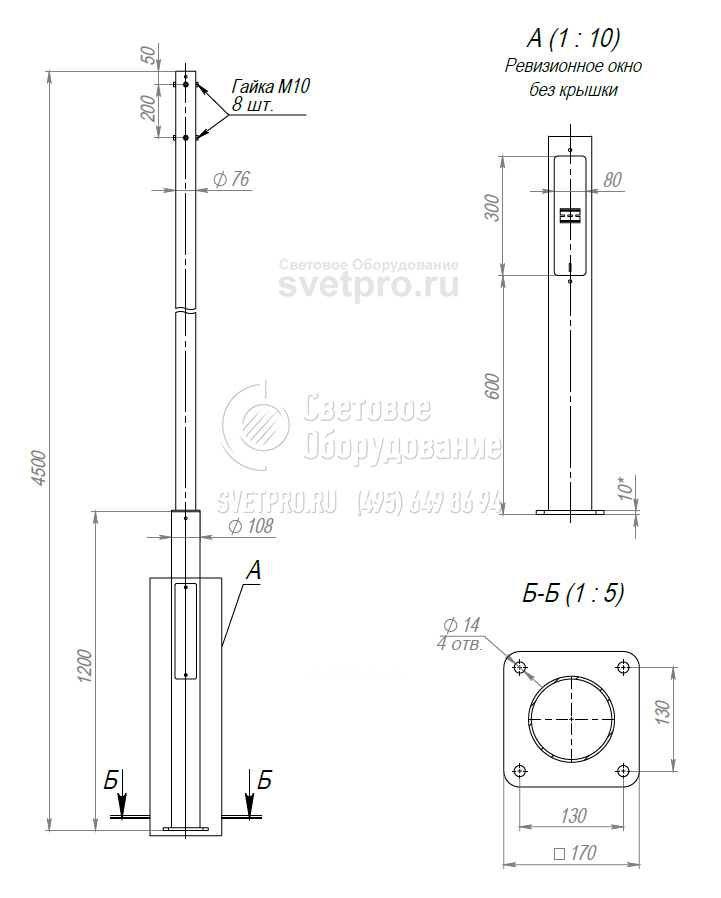

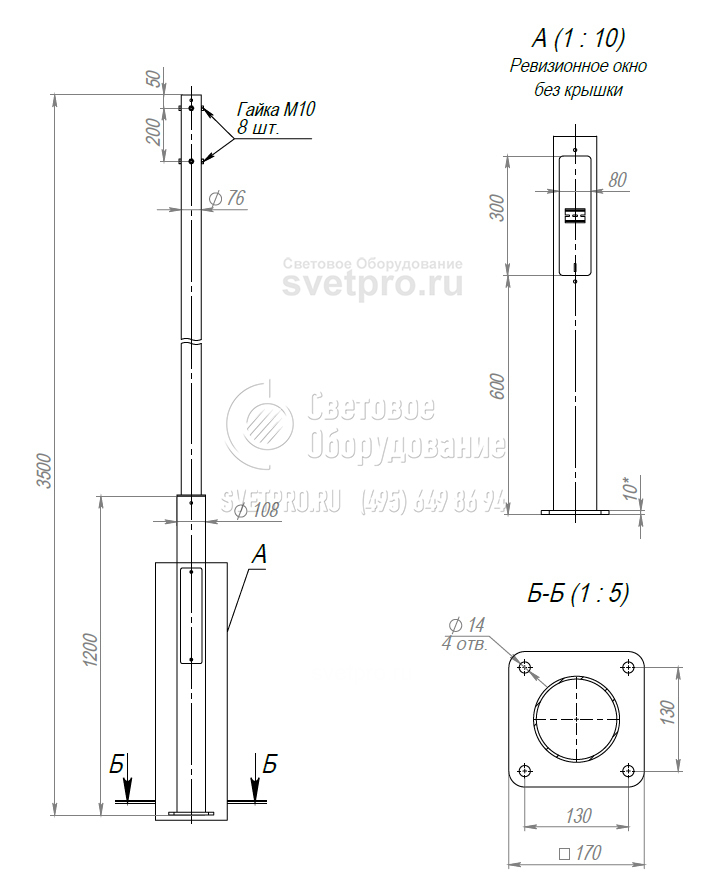

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна* | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M, т*м | N, т | Q, т | |||||||||||
ОП1ф-3,2-108/76/г-ц | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,2-108/76/г-по | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,2-108/76/г-ц+по | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,2-108/76/т57-ц | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,2-108/76/т57-по | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,2-108/76/т57-ц+по | 3,2 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 29 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/г-ц | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/г-по | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/г-ц+по | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/т57-ц | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/т57-по | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-3,5-108/76/т57-ц+по | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/г-ц | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/г-по | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/г-ц+по | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/т57-ц | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/т57-по | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,0-108/76/т57-ц+по | 4 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 35 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
ОП1ф-4,5-108/76/г-ц | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
ОП1ф-4,5-108/76/г-по | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
ОП1ф-4,5-108/76/г-ц+по | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
ОП1ф-4,5-108/76/т57-ц | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
ОП1ф-4,5-108/76/т57-по | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
ОП1ф-4,5-108/76/т57-ц+по | 4,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 38 | К170-130-4х14 | 0,3 | 0,09 | 0,11 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОП1ф - опоры трубчатые несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.
Конструкция опоры
Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.
Фотогалерея
Похожие товары

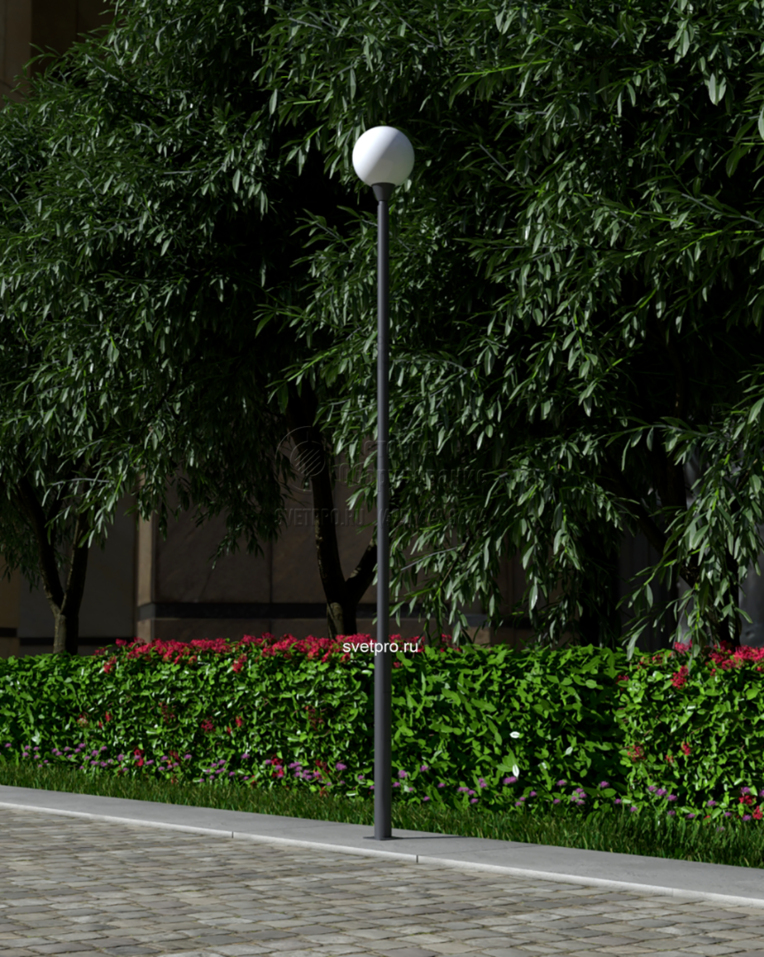

Венчающие торшерные светильники на объектах
