ОП1ф-3,5 Опоры трубчатые несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 3,5 м |
| Вес: | 32 кг |
| Верхний диаметр: | 76 мм |
| Нижний диаметр: | 108 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОП1ф-3,5 |
Производитель «Пересвет», Россия
Хорошая цена*:
6 707
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

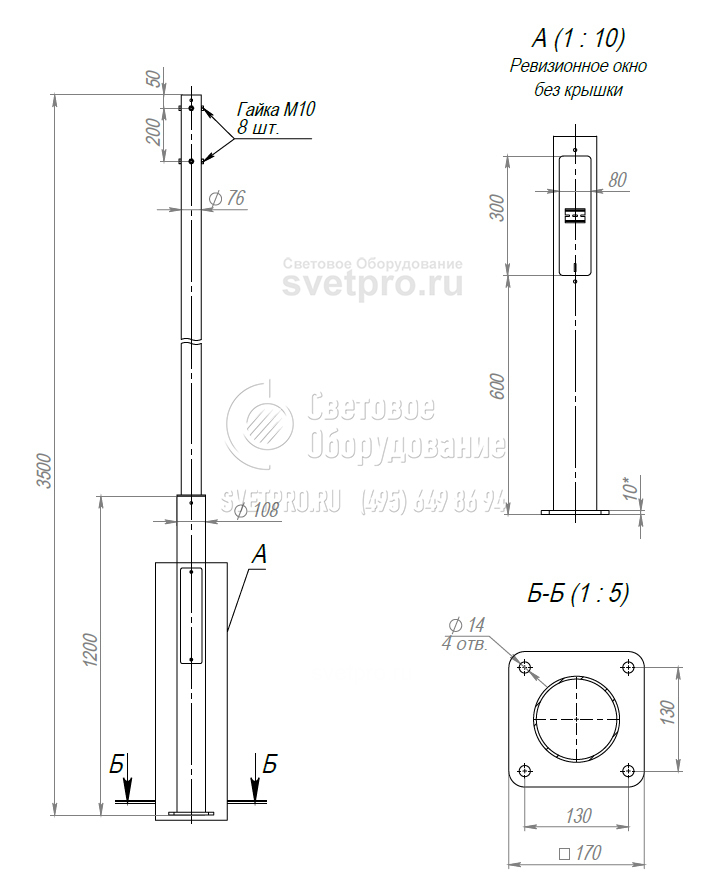

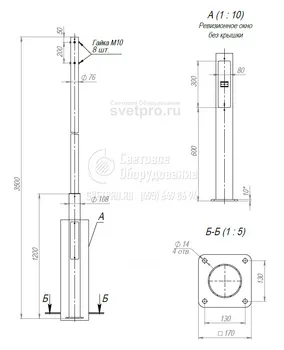

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна* | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M, т*м | N, т | Q, т | ||||||||||||
| ОП1ф-3,5-108/76/г-ц | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
| ОП1ф-3,5-108/76/г-по | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
| ОП1ф-3,5-108/76/г-ц+по | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
| ОП1ф-3,5-108/76/т57-ц | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
| ОП1ф-3,5-108/76/т57-по | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
| ОП1ф-3,5-108/76/т57-ц+по | 6 707 ₽ | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 80 | К80 | 32 | К170-130-4х14 | 0,3 | 0,08 | 0,11 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОП1ф - опоры трубчатые несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

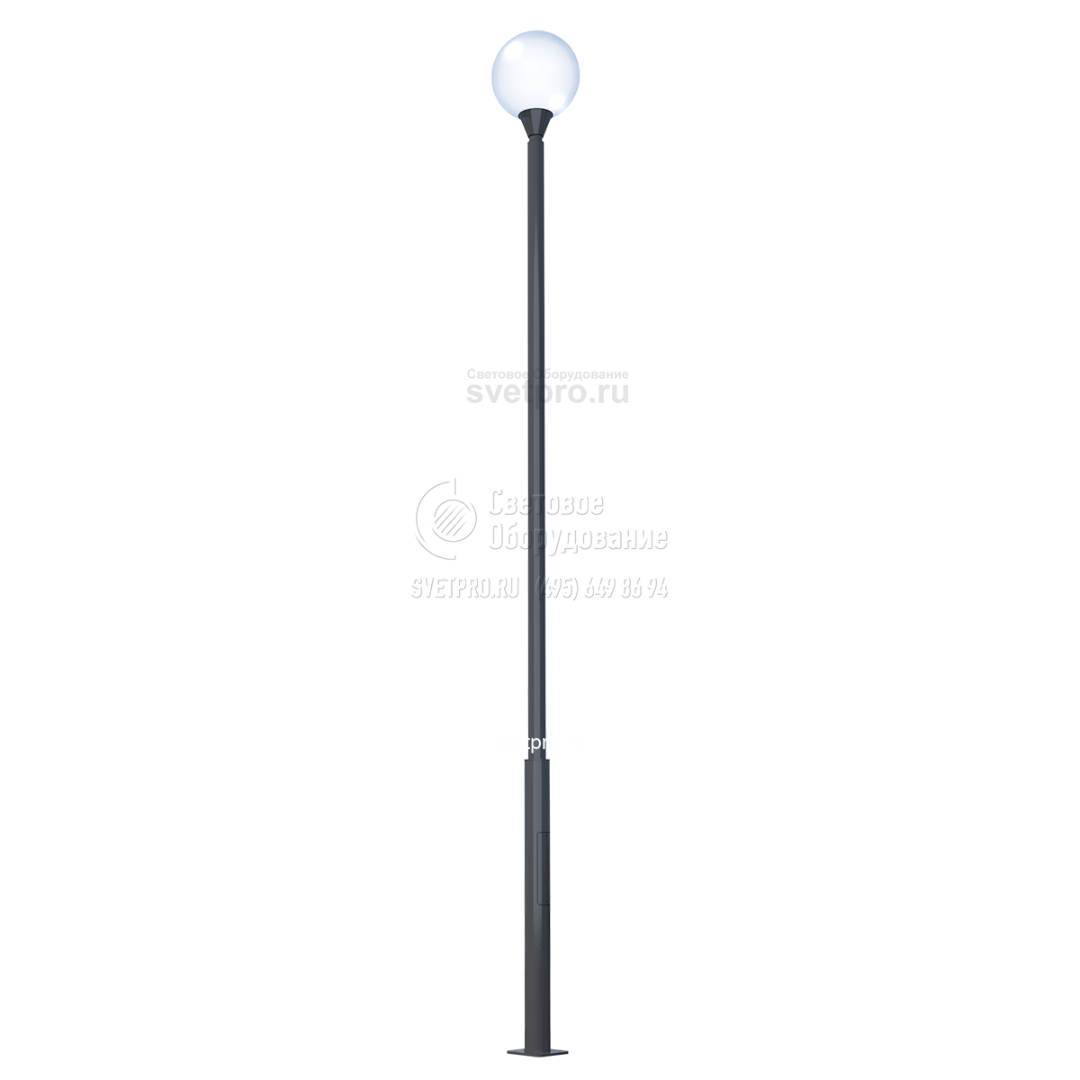

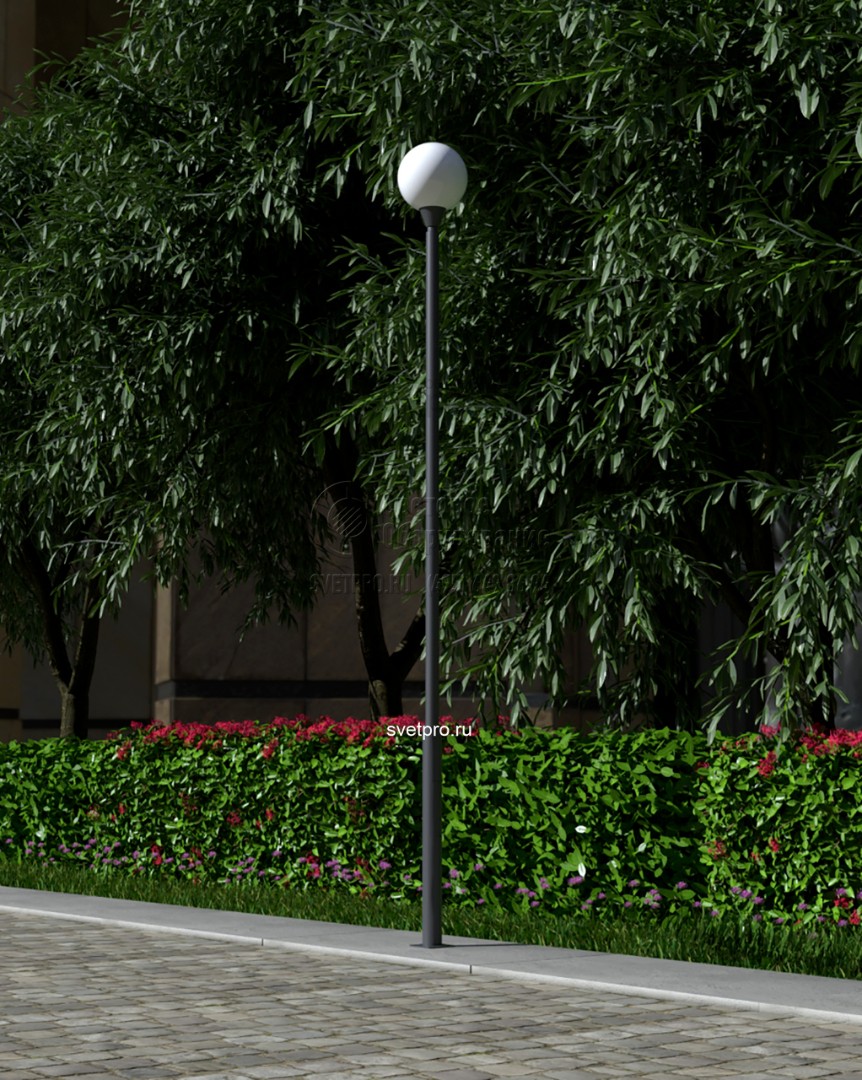

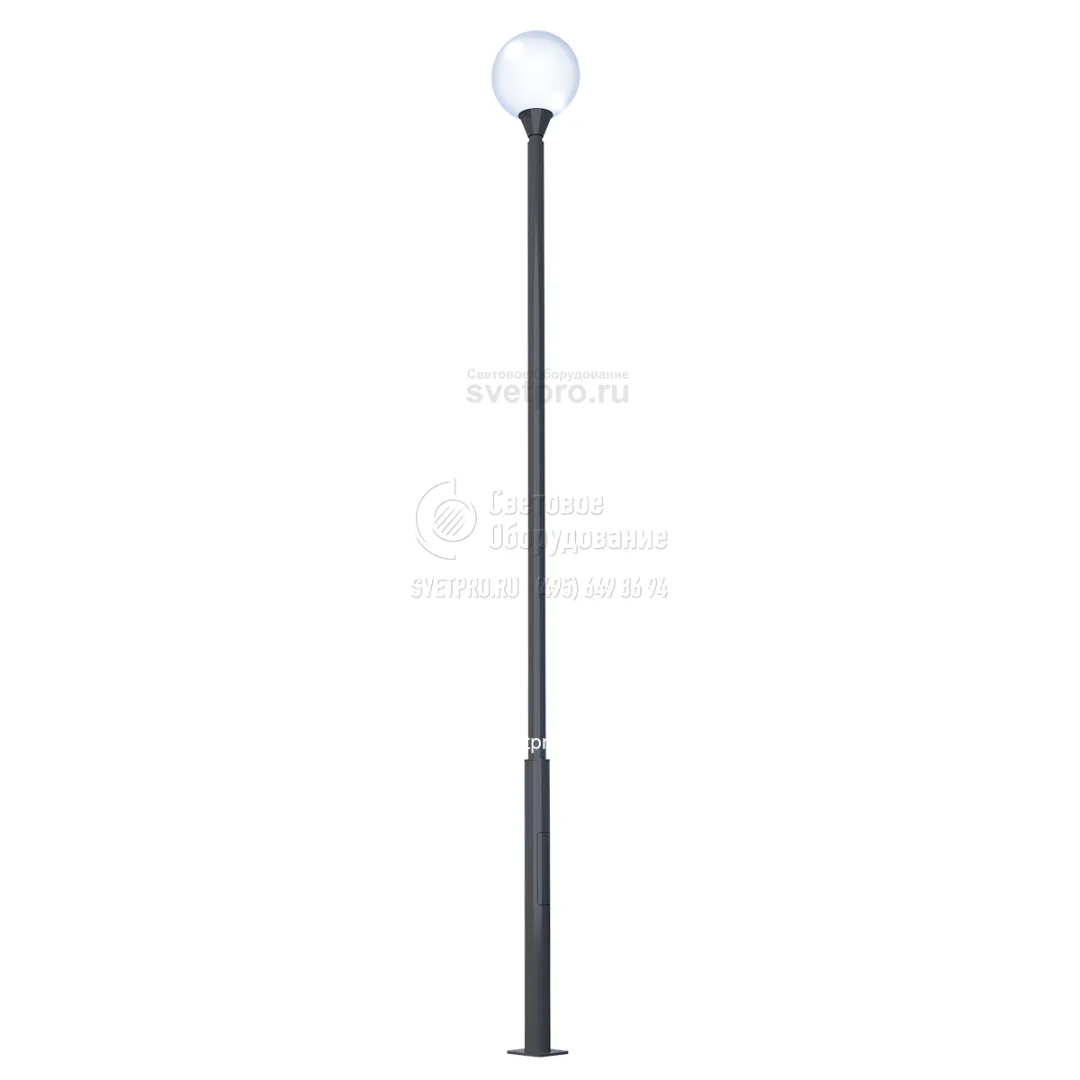

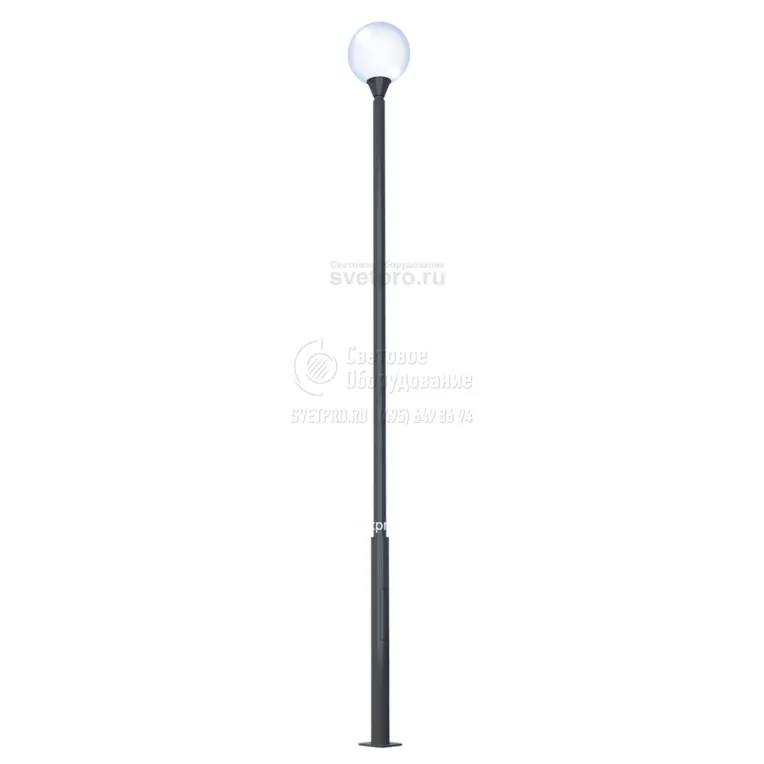

Фотогалерея
-
