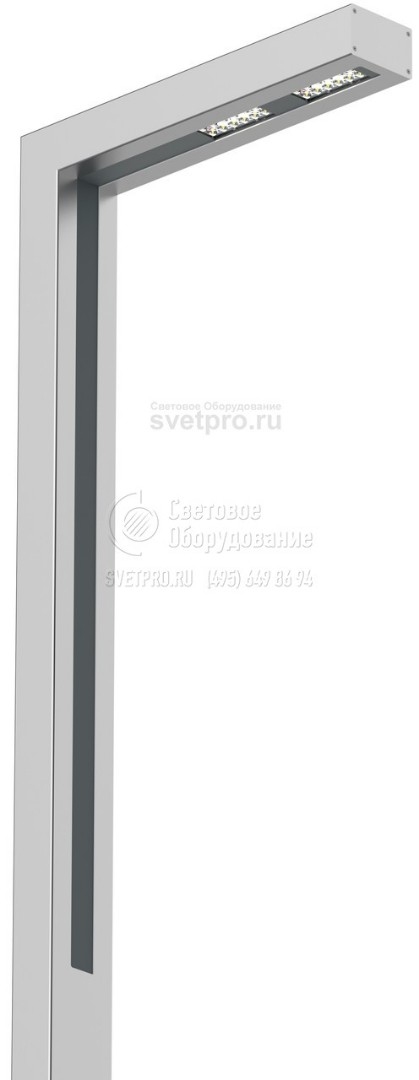

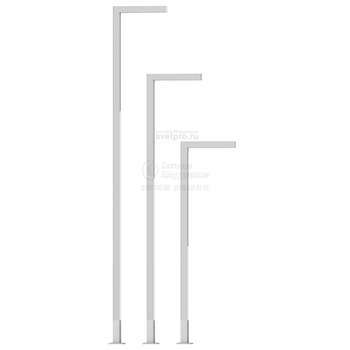

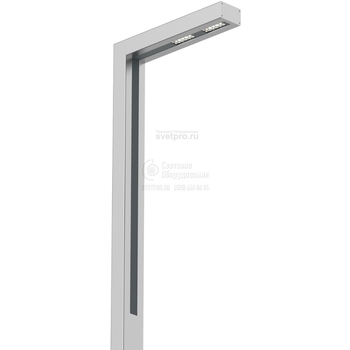

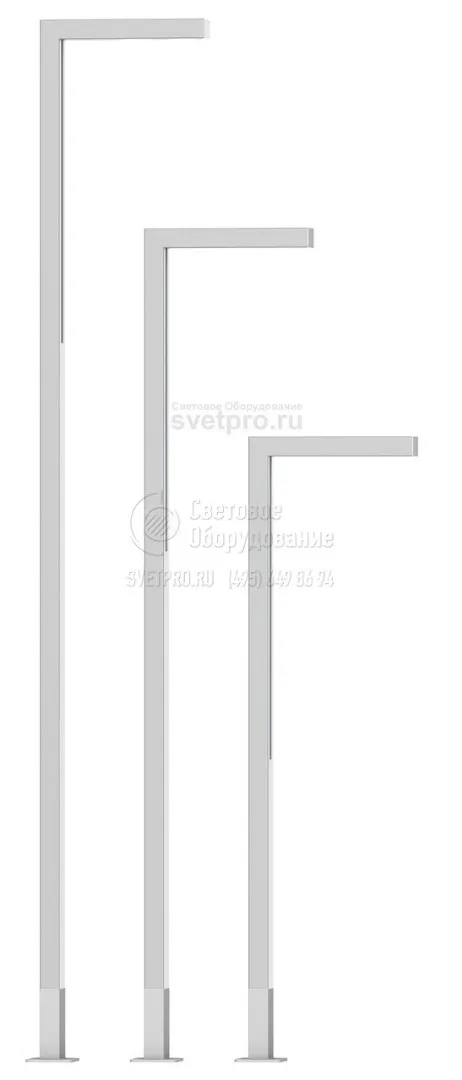

CUT LED Светодиодные комплекты освещения
Область применения: |
|
Назначение: |
|
Артикул производителя: | CUT LED |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 - 240 В |
Номинальная частота: | 50/60 Гц |
Класс защиты по току: | II |
Класс защиты IP: | IP66 |
Мощность: | 31-55 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 3500-5000 К |
Световой поток: | 2850-6500 лм |
Температура эксплуатации: | от -40 до +55 °C |
Габаритные размеры: | см. чертёж |
Гарантийный срок: | 5 лет |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Характеристика
Материал | алюминиевый профиль, анодированный |
Цвет | нержавеющая сталь / серый |
Оптическая система | линза из PMMA, сменный модуль LED |
Степень защиты | IP 66 для оптической части и питающей системы |
Количество светодиодов | 12 (для 24 Вт, 36 Вт), 24 (для 48 Вт) |
Срок эксплуатации | L90F10 – 50 000 h, L80F20 – 100 000 h |
CRI | для 4000 K, 5000 K > 70, для 3500 K > 80 |
Класс изоляции | II |
Коэффициент мощности | ≥ 0.95 |
Пусковой ток | 22A / 290μs (для CUT LED 24W), 46A / 300μs (для CUT LED 36W и 48W) |
Уровень защиты от повышения напряжения | 10kV |
Обслуживаемая система управления | DALI (опциональное обслуживание аналогового сигнала1-10V) |
Диапазон рабочих температур | от -40°C до +55°C |
Единичный объём | 0,5 м³ (для CUT-3) 0,7 м³ (для CUT-4) 1,0 м³ (для CUT-5) |
Гарантия | 5 лет |
Технические данные
Тип светильника | CUT LED |
---|---|
Корректирующий коэффициент S/P | 1,8 |
Тип светодиодов | CREE XT-E / CREE XP-L |
Тип фундамента / aнкерного устройства | B-50 / Z-50 |
Код фундамента / aнкерного устройства | 311150 / 311205 |
Комплект соединительных элементов /срывных | 4006 / 4007 |
- Директива по низковольтному оборудованию LVD 2006/95/WE норма PN-EN 60598-1, PN-EN 60598-2-3
- Директива EMC 2004/108/WE, нормы: PN-EN 55015, PN-EN 61547, PN-EN 61000-3-2, PN-EN 61000-3-3
- Светотехнические параметры установлены на основании лабораторных исследований, проведенных в соответствии с требованиями IESNA LM 79-08
- В осветительном комплекте CUT возможным является только монтаж вводных щитков TB-11, TB-12
- Возможность анодирования в 10 цветах с опцией глянец
CUT LED можно использовать в 4 категориях территории (I, II, III и IV категория территории ) при 4 зонах скорости ветра:
- I зона (22 m/s),
- I и III зона и 450 м н.у.м. (24 м/сек),
- II зона (26 м/сек),
- III зона и 755 м н.у.м. (28 м/сек)

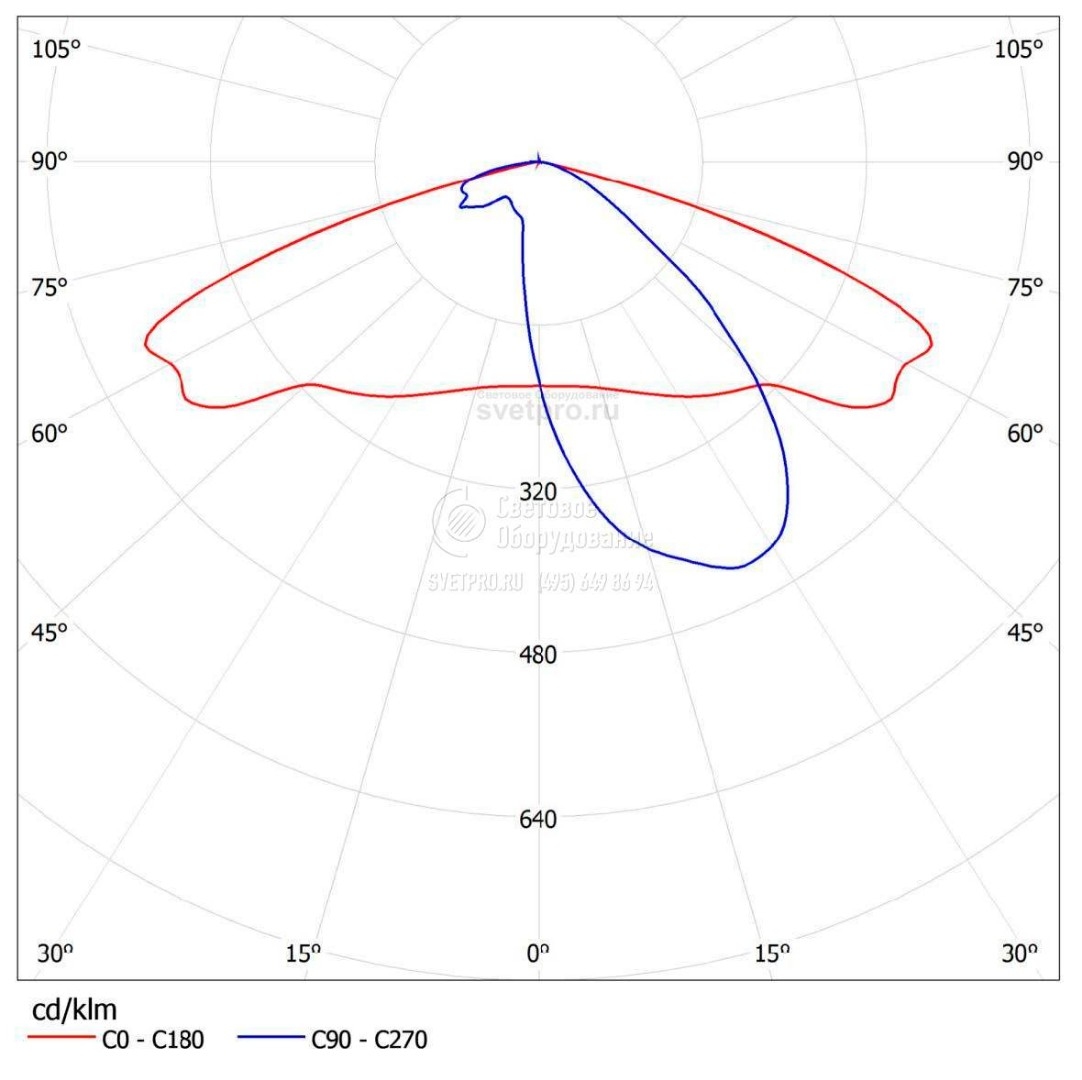

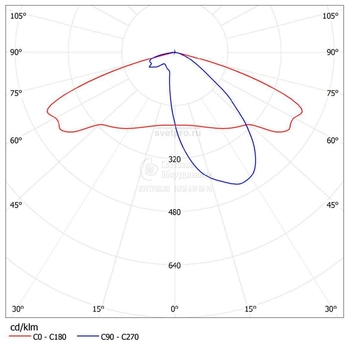

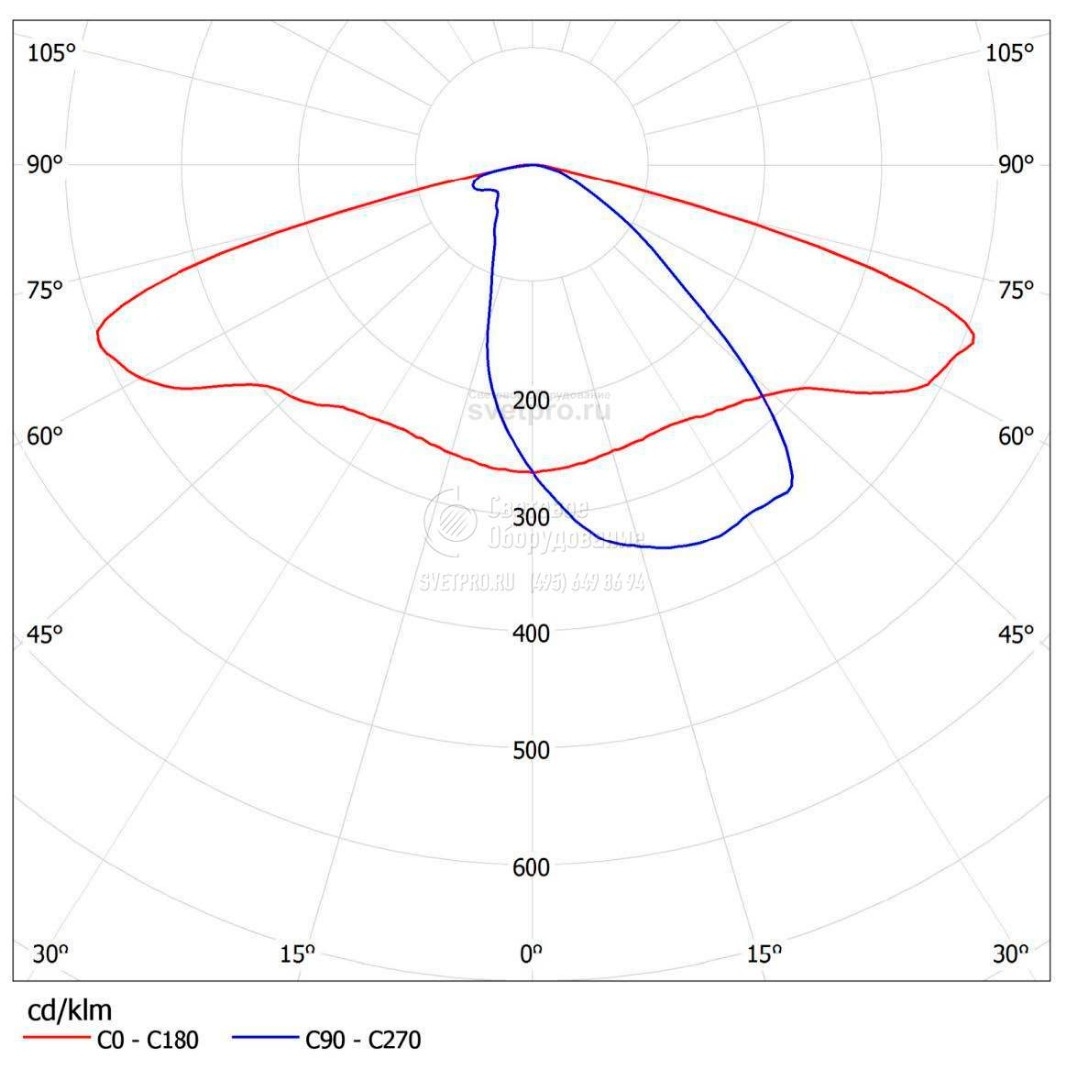

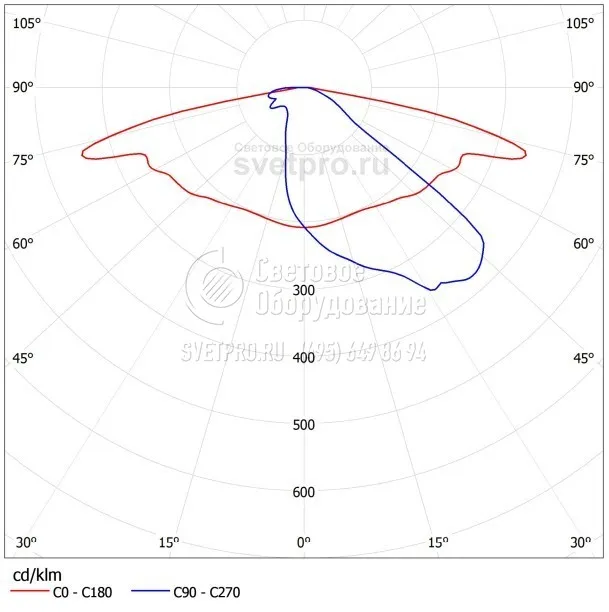

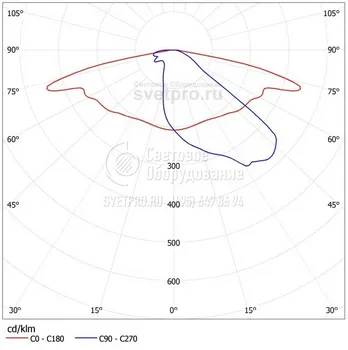

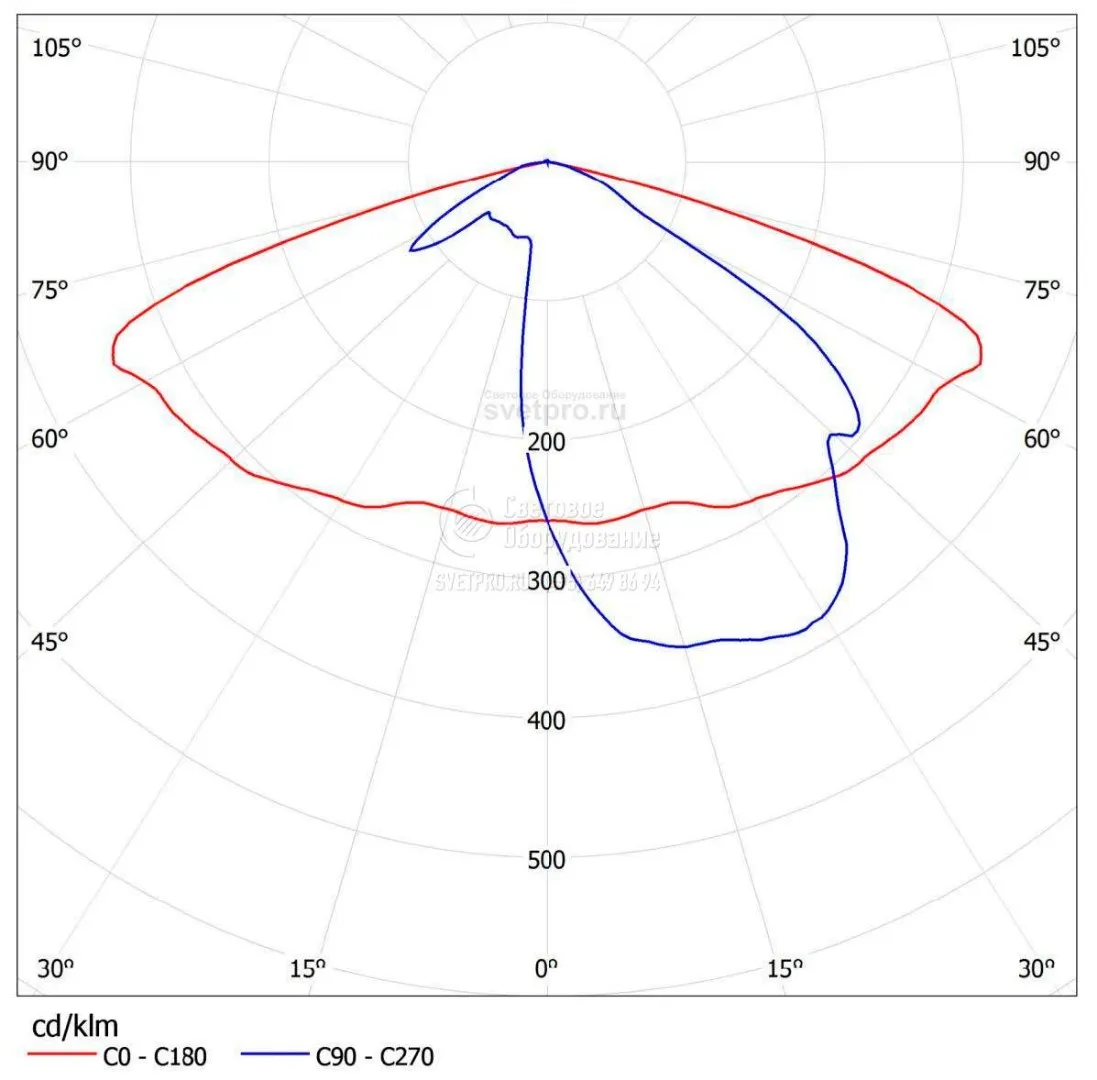

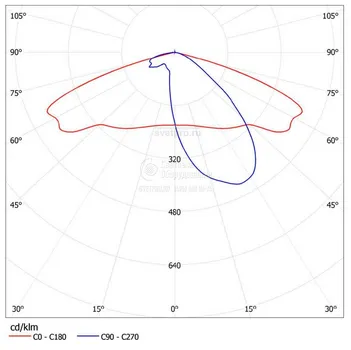

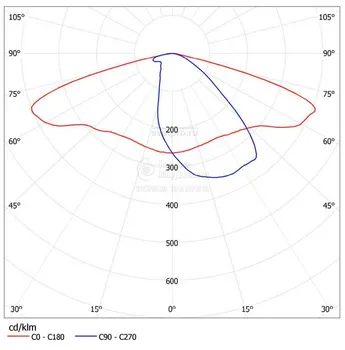

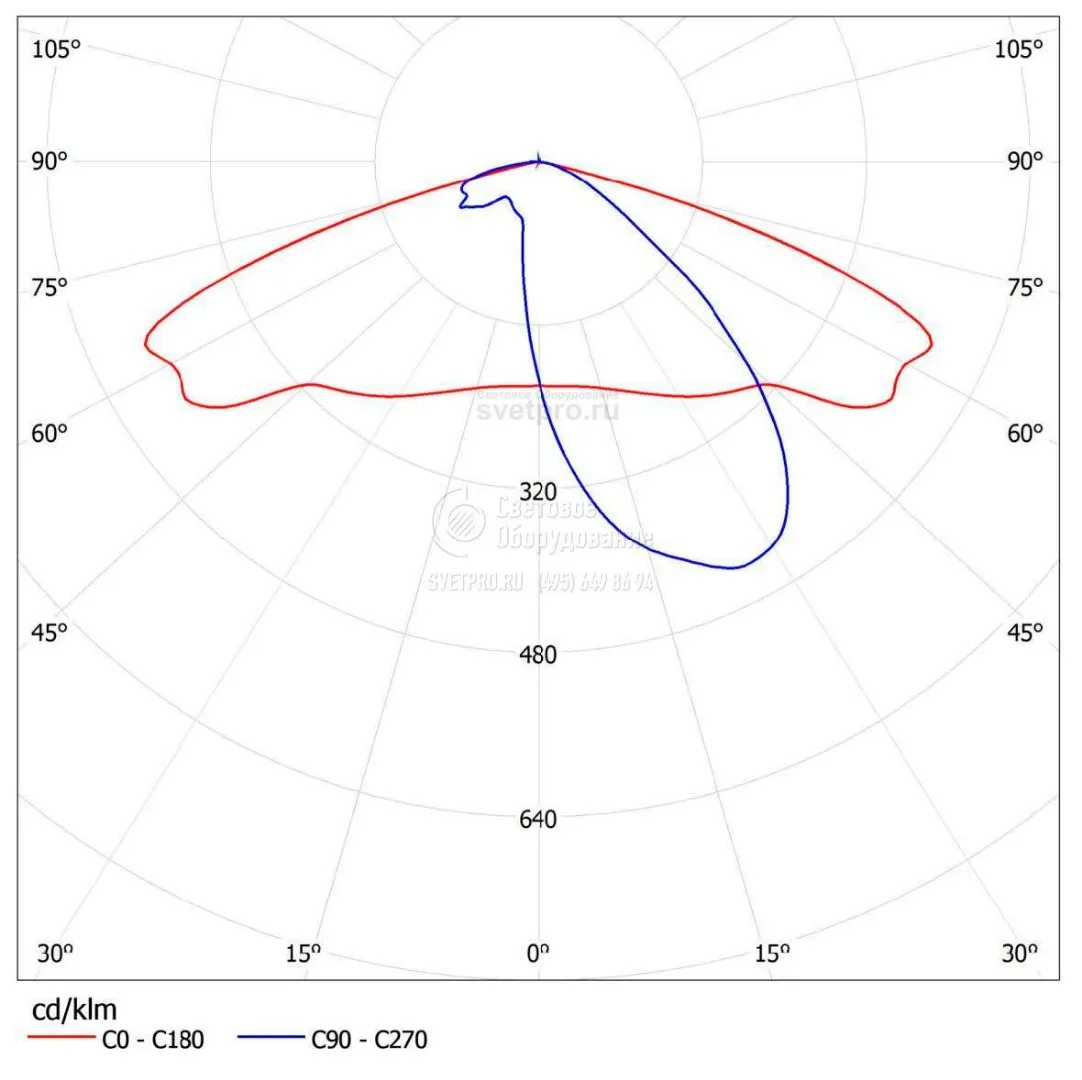

КСС
DW | ME | T2 | T3 |

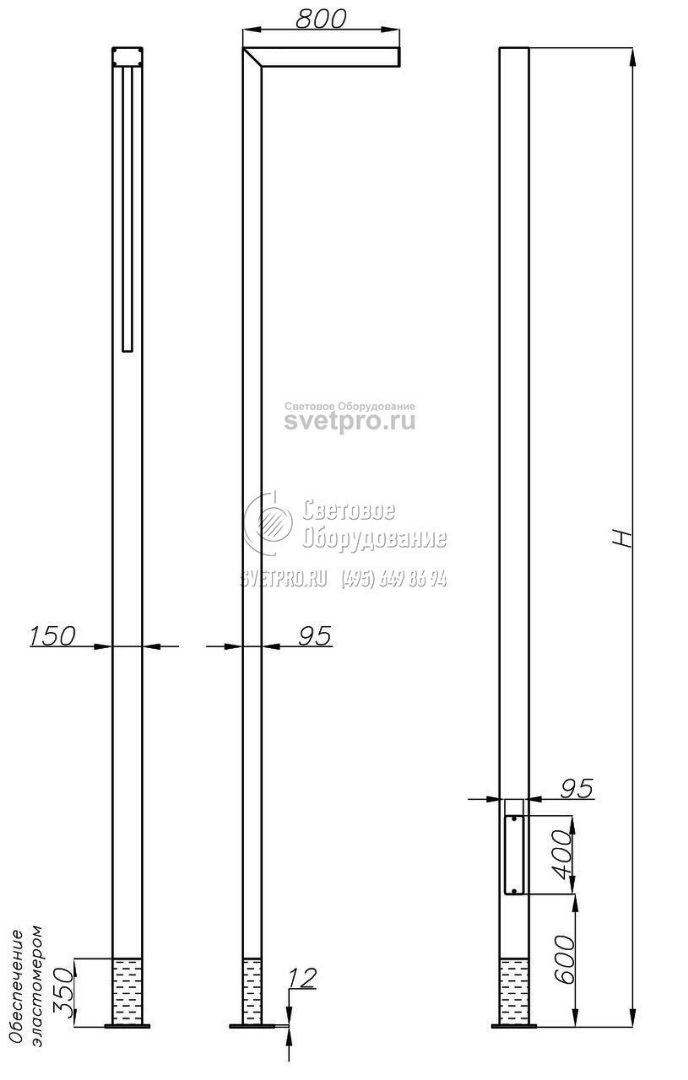

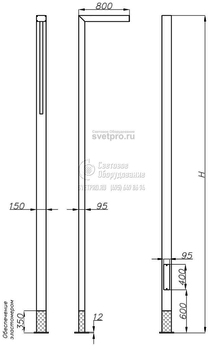

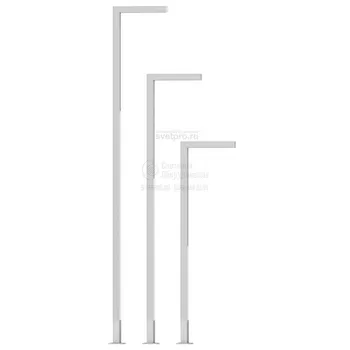

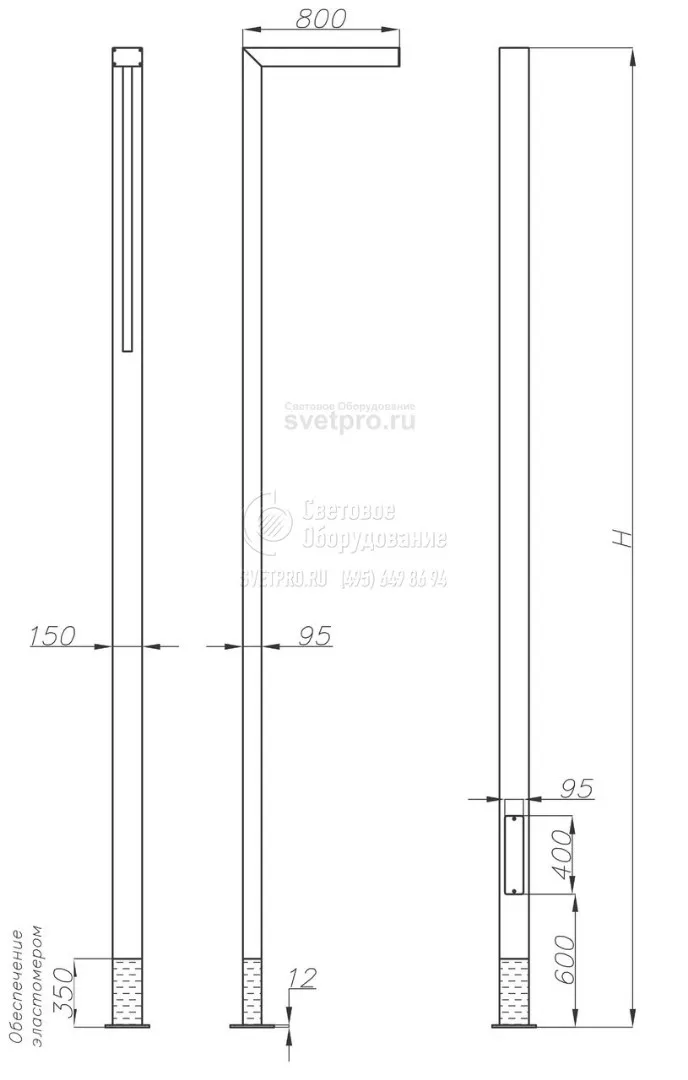

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Код | Название | Высота H | Мощность LED | Полная мощность | Сила тока LED | Температура цвета | Световой поток диодов LED | Световой поток светильника | Световая производительность | Вес комплекта нетто |
---|---|---|---|---|---|---|---|---|---|---|
216230/3/... | CUT-3 LED 24 | 3 м | 24 Вт | 31 Вт | 700 мA | 3500K | 3500 лм | 2850 лм | 92 лм/Вт | 31 кг |
216230/4/... | 4000 K | 3900 лм | 3150лм | 102 лм/Вт | ||||||
216230/6/... | 5000 K | 4100 лм | 3300 лм | 106 лм/Вт | ||||||
216232/3/... | CUT-3 LED 36 | 3 м | 36 Вт | 42 Вт | 1000 мA | 3500K | 4750 лм | 3850 лм | 92 лм/Вт | 31 кг |
216232/4/... | 4000 K | 5250 лм | 4250 лм | 101 лм/Вт | ||||||
216232/6/... | 5000 K | 5500 лм | 4450 лм | 106 лм/Вт | ||||||
216330/3/... | CUT-4 LED 24 | 4 м | 24 Вт | 31 Вт | 700 мA | 3500K | 3500 лм | 2850 лм | 92 лм/Вт | 37,5 кг |
216330/4/... | 4000 K | 3900 лм | 3150 лм | 102 лм/Вт | ||||||
216330/6/... | 5000 K | 4100 лм | 3300 лм | 106 лм/Вт | ||||||
216332/3/... | CUT-4 LED 36 | 4 м | 36 Вт | 42 Вт | 1000 мA | 3500K | 4750 лм | 3850 лм | 92 лм/Вт | 37,5 кг |
216332/4/... | 4000 K | 5250 лм | 4250 лм | 101 лм/Вт | ||||||
216332/6/... | 5000 K | 5500 лм | 4450 лм | 106 лм/Вт | ||||||
216333/3/... | CUT-4 LED 48 | 4 м | 48 Вт | 55 Вт | 700 мA | 3500K | 7000 лм | 5650 лм | 103 лм/Вт | 37,5 кг |
216333/4/... | 4000 K | 7300 лм | 5900 лм | 107 лм/Вт | ||||||
216333/6/... | 5000 K | 8150 лм | 6500 лм | 118 лм/Вт | ||||||
216030/3/... | CUT-5 LED 24 | 5 м | 24 Вт | 31 Вт | 700 мA | 3500K | 3500 лм | 2850 лм | 92 лм/Вт | 42 кг |
216030/4/... | 4000 K | 3900 лм | 3150 лм | 102 лм/Вт | ||||||
216030/6/... | 5000 K | 4100 лм | 3300 лм | 106 лм/Вт | ||||||
216032/3/... | CUT-5 LED 36 | 5 м | 36 Вт | 42 Вт | 1000 мA | 3500K | 4750 лм | 3850 лм | 92 лм/Вт | 42 кг |
216032/4/... | 4000 K | 5250 лм | 4250 лм | 101 лм/Вт | ||||||
216032/6/... | 5000 K | 5500 лм | 4450 лм | 106 лм/Вт | ||||||
216033/3/... | CUT-5 LED 48 | 5 м | 48 Вт | 55 Вт | 700 мA | 3500K | 7000 лм | 5650 лм | 103 лм/Вт | 42 кг |
216033/4/... | 4000 K | 7300 лм | 5900 лм | 107 лм/Вт | ||||||
216033/6/... | 5000 K | 8150 лм | 6500 лм | 118 лм/Вт |
/... Символ избранной оптической системы
Допустимое количество светильников CUT LED на одной цепи, обеспеченное:
Перегрузочными выключателями МCB типа B или C | ||||||||
---|---|---|---|---|---|---|---|---|
2A | 4A | 6A | 10A | 16A | 20A | 25A | ||
CUT LED 24W | Тип B | 2 | 4 | 8 | 12 | 20 | 25 | 31 |
Тип C | 2 | 8 | 12 | 20 | 34 | 41 | 52 | |
CUT LED 36, 48W | Тип B | 1 | 2 | 4 | 6 | 11 | 13 | 17 |
Тип C | 1 | 4 | 6 | 11 | 18 | 22 | 28 |
Плавкими предохранителями – тип gG и gL | |||||||
---|---|---|---|---|---|---|---|
2A | 4A | 6A | 10A | 16A | 20A | 25A | |
CUT LED 24W | 4 | 9 | 14 | 25 | 39 | 50 | 62 |
CUT LED 36, 48W | 4 | 8 | 11 | 19 | 30 | 38 | 47 |
