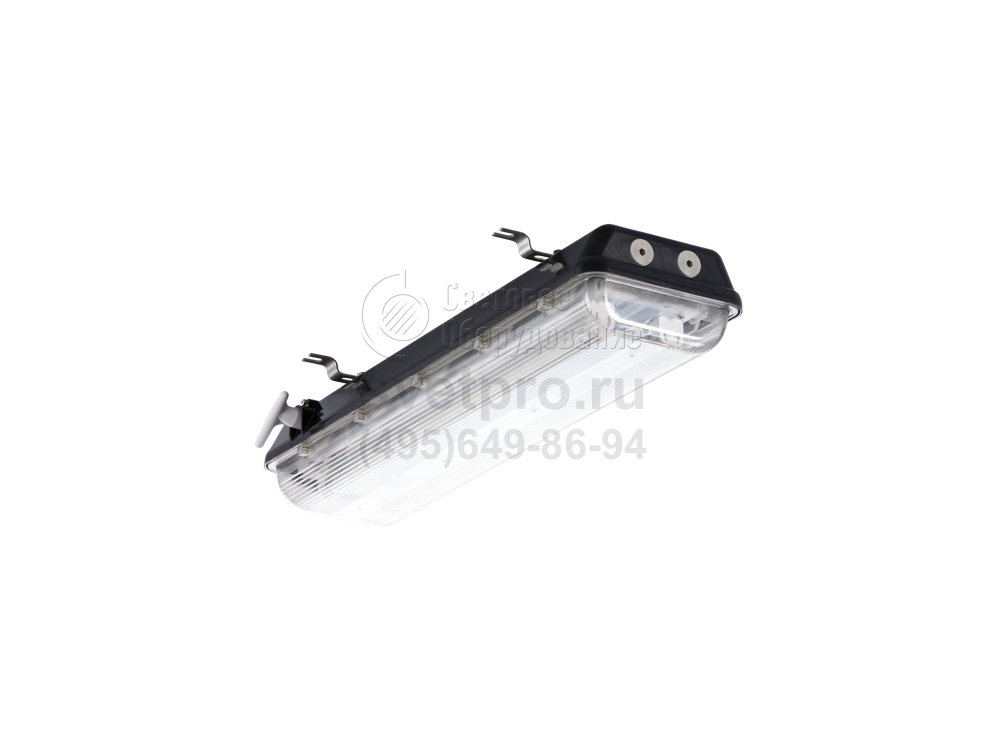

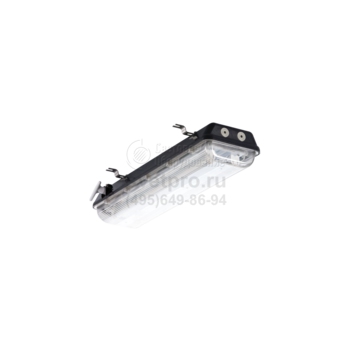

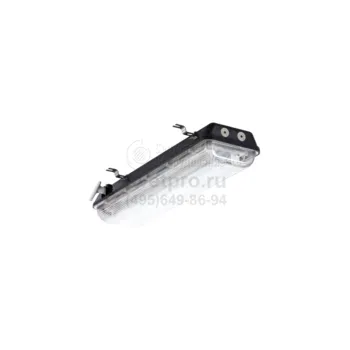

AQUARIUS Взрывозащищенный светильник для ЛЛ
Область применения: |
|
Назначение: |
|
Мощность: | 36-72 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 220-240 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | AQUARIUS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Светильники AQUARIUS предназначены для эксплуатации на предприятиях по заготовке и переработке топливных ресурсов, химических объектах, лакокрасочных производствах, морских судах для перевозки топлива.
Модельный ряд осветительных приборов включает изделия, конструктивно расположенные к закреплению на потолок, стену, трубу.
В каждой модификации применяется 2 лампы Т8 по 18 или 36 Вт. Работу источников света поддерживает электронный пускорегулирующий аппарат, помещенный в корпус светильника. Каждая версия представлена изделием, работающим от сети, и изделием, подготовленным к работе в нестандартной ситуации (с блоком аварийного питания). Доля активно потребляемой мощности не менее 96%. Применение ЭПРА минимизирует пульсации освещенности (менее 5%), исключая стробоскопический эффект.
Взрывозащита: типа «e» – для корпуса и типа «e» и «q» – ПРА. Модель может эксплуатироваться в документально выделенных опасных зонах 1 и 2 по пыли и газу. Эксплуатационный температурный режим распространяется на значения от -20°С до +40°С. Для зарядки аккумулятора требуются сутки. При изготовлении конструктивных частей использованы ударопрочные полимерные материалы: поликарбонат и армированный стекловолокном, полиэстер. Степень защиты – IP66.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
В комплект поставки входит
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки.
Установка
Крепление с помощью кронштейнов на стену, потолок, трубу.
Конструкция
Корпус выполнен из полиэстера, армированного стекловолокном. Цвет – черный. Встроенная пускорегулирующая аппаратура и (опционально) блок аварийного питания. Внутри корпуса размещены патроны для установки люминесцентных ламп T8 и плата. Корпус защищен замком, оснащенным специальным ключом. При открытии корпуса происходит размыкание электрической цепи, что позволяет производить ремонт и обслуживание светильника без отсоединения питающего провода. Крепежные элементы и монтажные кронштейны выполнены из коррозионно стойкой стали.
Оптическая часть
Рассеиватель из поликарбоната.
Характеристики
Пускорегулирующая аппаратура имеет вид взрывозащиты «заполнение кварцевым песком «q», взрывозащита корпуса обеспечивается видом взрывозащиты «повышенная надежность против взрыва «e». Также светильник имеет вид защиты «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Предусмотрена возможность транзитного подключения. Отверстия для ввода питающего кабеля: ∅25 (4 шт.) Пускорегулирующая аппаратура: встроенная, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель 9...26 мм, небронированный кабель 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали. Время запуска аварийного освещения: 0,3 с. Время зарядки аккумулятора: 24 ч. Время работы в аварийном режиме: 120 мин (180 мин. - под заказ).
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | -20,+40 C |
Цвет корпуса | черный |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A |
Блок аварийного питания | Да |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex eq |
Взрывозащита по газу (Группы оборудования) | II |
Взрывозащита по газу (Температурный класс) | T4 |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 4 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 4 | 4101000030 | 0.5 |

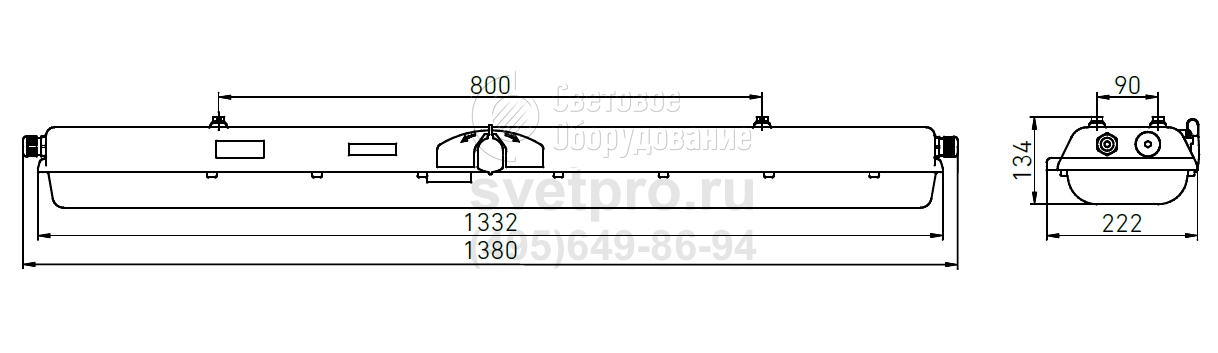

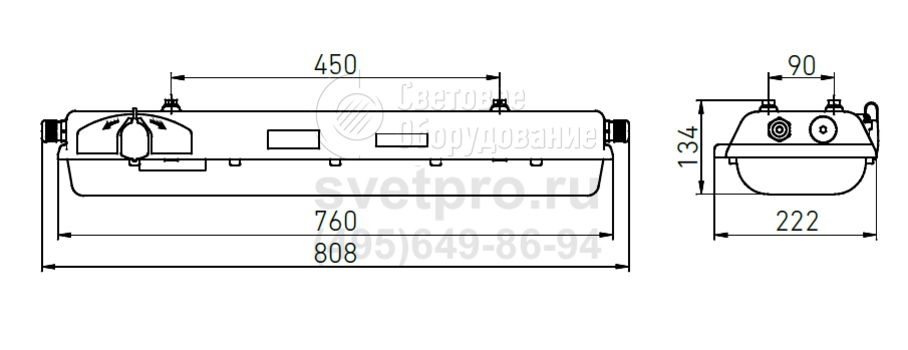

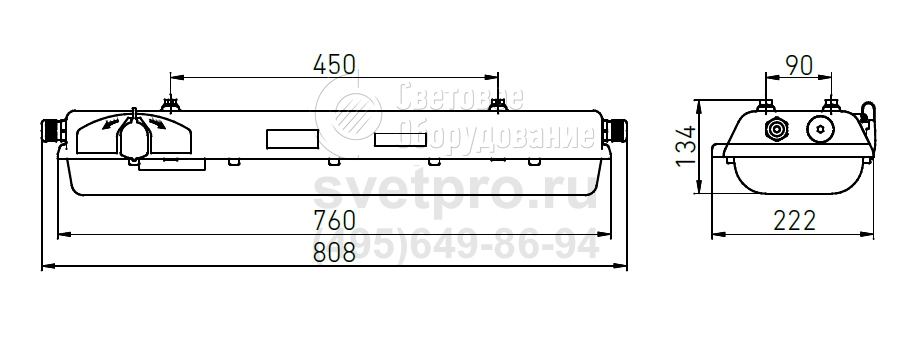

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
AQUARIUS F2x18C(EM) Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 760 мм | 222 мм | 1178000070 |
AQUARIUS F2x18C Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 760 мм | 222 мм | 1178000010 |
AQUARIUS F2x18P Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 760 мм | 222 мм | 1178000020 |
AQUARIUS F2x18W(EM) Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 760 мм | 222 мм | 1178000090 |
AQUARIUS F2x18W Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 760 мм | 222 мм | 1178000030 |
AQUARIUS F2x36C(EM) Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1332 мм | 222 мм | 1178000100 |
AQUARIUS F2x36C Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1332 мм | 222 мм | 1178000040 |
AQUARIUS F2x36P(EM) Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1380 мм | 222 мм | 1178000110 |
AQUARIUS F2x36P Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1332 мм | 222 мм | 1178000050 |
AQUARIUS F2x36W(EM) Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1332 мм | 222 мм | 1178000120 |
AQUARIUS F2x36W Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1332 мм | 222 мм | 1178000060 |
