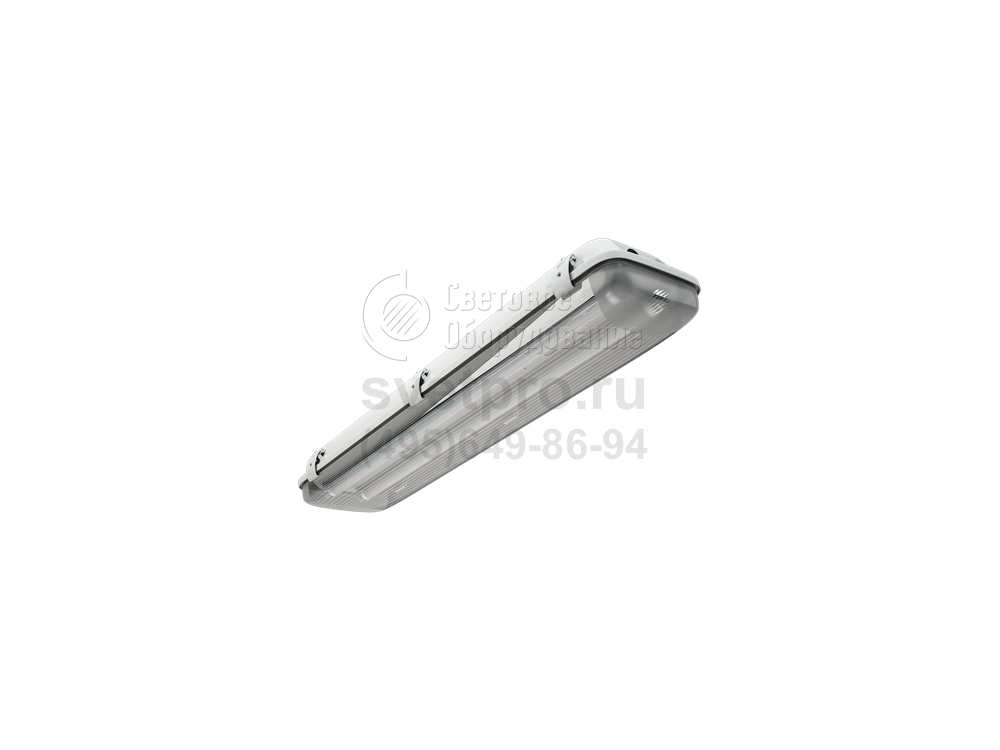

ARCTIC PC/SMC Светильник серии ARCTIC
Область применения: |
|
Назначение: |
|
Мощность: | 18-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13, G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I, II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | ARCTIC PC/SMC |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ARCTIC PC/SMC применяют для обеспечения нормируемой освещенности в цехах предприятий, складах, магазинах, прачечных.
Модель крепится на поверхность потолка или стены. Монтажная пластина не применяется. Наличие резиновых шайб снижает жесткость фиксации.
Все модификации светильника оснащены ЭПРА. Он поддерживает работу трубчатых ламп Т5 (35, 49, 54 Вт) и Т8 (18, 36, 58 Вт). Наличие электронного ПРА повышает качественные характеристики света: исключает посторонние шумы, снижает пульсации светового потока (< 5%), повышает качество цветопередачи. Активное использование мощности превышает 96 %. В модельный ряд включены версии, укомплектованные блоком аварийного питания. В течение 1 часа эти изделия способны работать автономно, образуя 12% от значения основного светового потока.
Поликарбонатный рассеиватель прижат к корпусу, изготовленному из SNCполимера, защелками. Фиксирующие элементы в модификациях ARCTIC PC/SMC выполнены из полиамида или нержавеющей стали. Конструктивная оболочка обеспечивает степень герметичности внутреннего отсека – IP65. Для модели доступен эксплуатационный диапазон: -20°С – +40°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник соответствует группе механического исполнения М2 по ГОСТ 17516.1-90.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт.
Стартеры (для светильников с ЭмПРА по числу ламп в светильнике), шт. - 1
Гермоизолятор, шт. - 2
Шайба M6, шт. - 2
Шайба резиновая, шт. - 2
Комплект крепления ARCTIC (2) на трос (поставляется по отдельному заказу), шт. - 1
Установка
Крепление светильника непосредственно на поверхность потолка или стен без использования монтажных пластин. Для установки светильника на подвесы необходимо заказывать специальные крепления: Комплект крепления светильника ARCTIC на трос с витым крюком (код заказа — 2069000330). Под заказ возможно изготовление светильника со сквозной проводкой.
Конструкция
Корпус SMC — полиэстер усиленный стекловолокном. Съемная металлическая панель с пускорегулирующей аппаратурой. Под заказ возможно изготовление светильников со II классом защиты от поражения электрическим током.
Оптическая часть
Рассеиватель из поликарбоната крепится к корпусу защелками из полиамида. Под заказ возможна комплектация защелками из нержавеющей стали.
Характеристики
Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | -20,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A, A+ |
Блок аварийного питания | - |

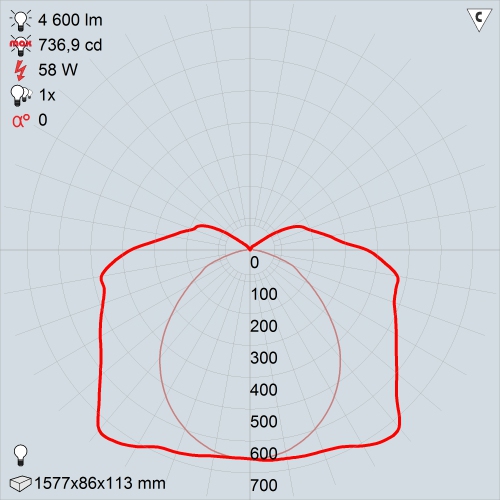

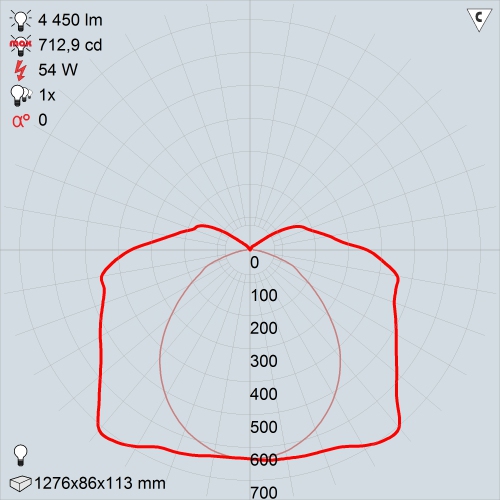

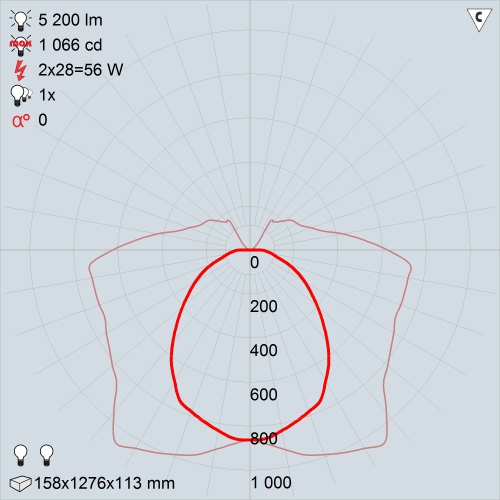

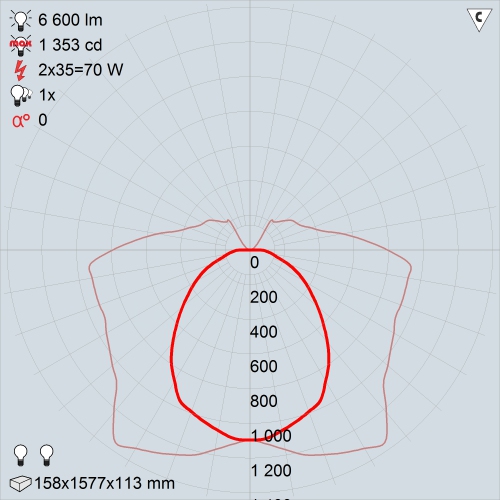

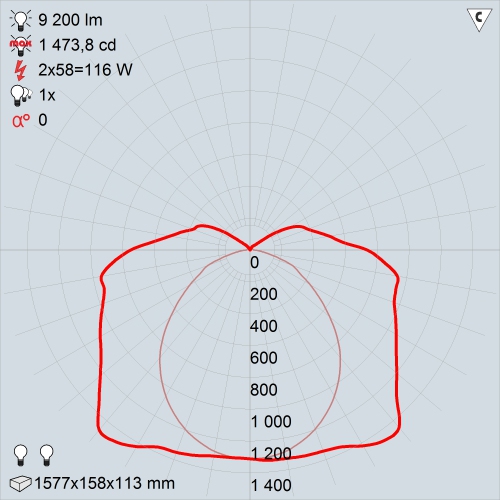

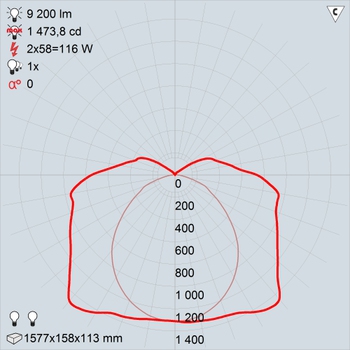

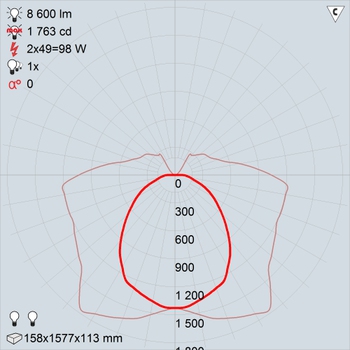

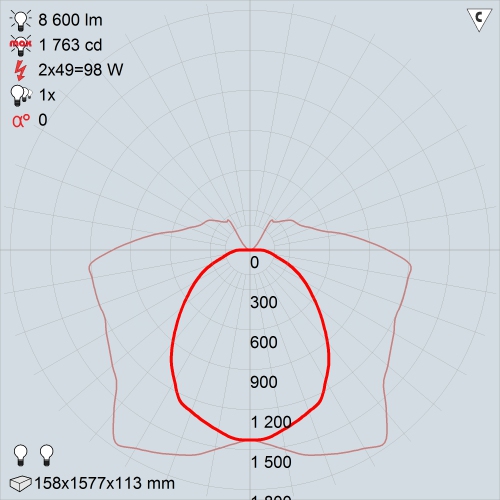

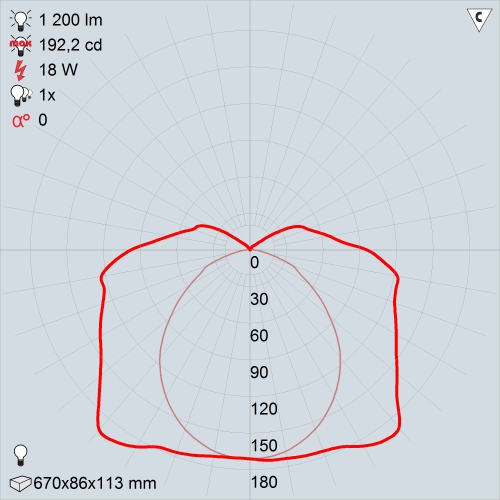

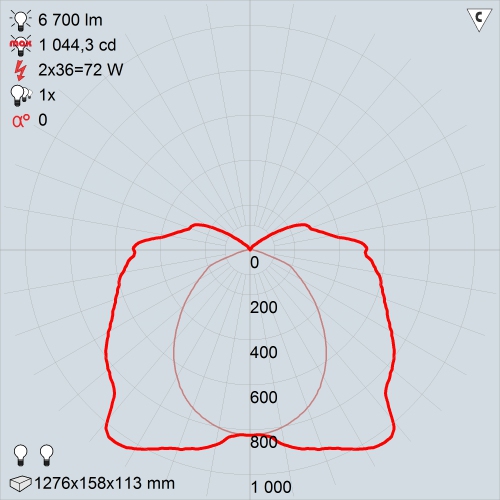

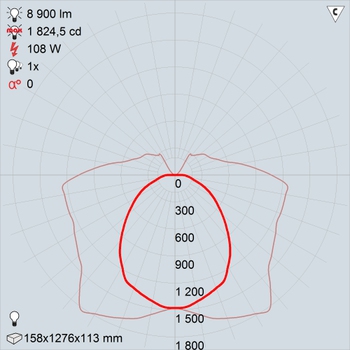

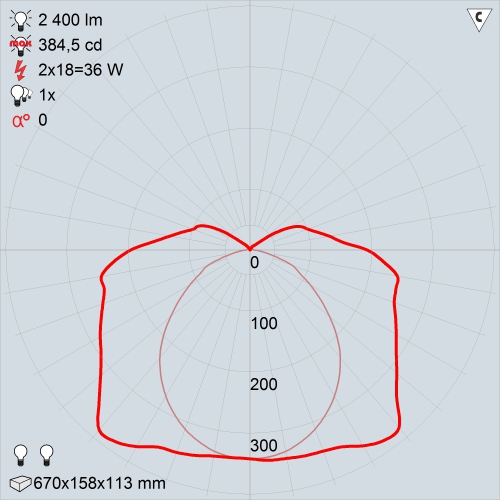

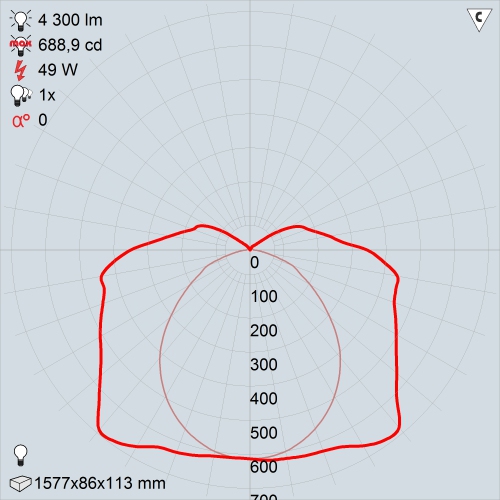

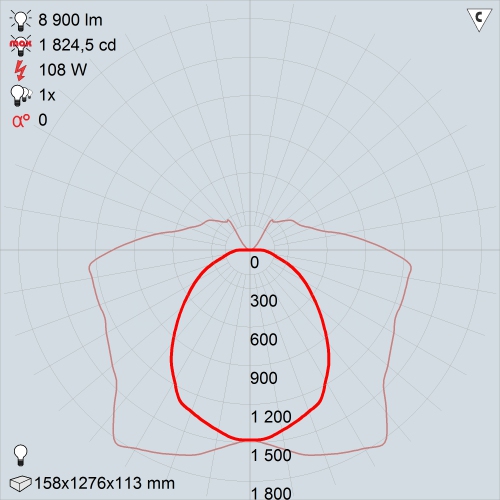

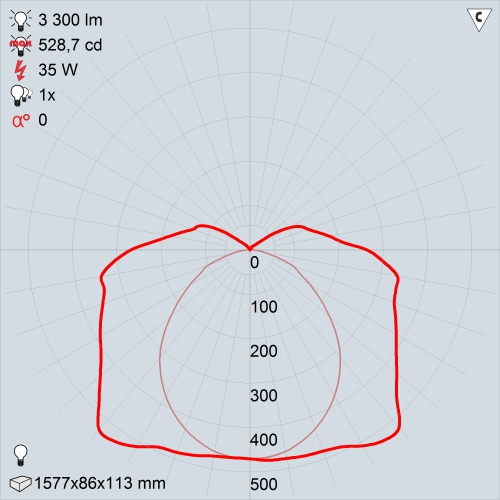

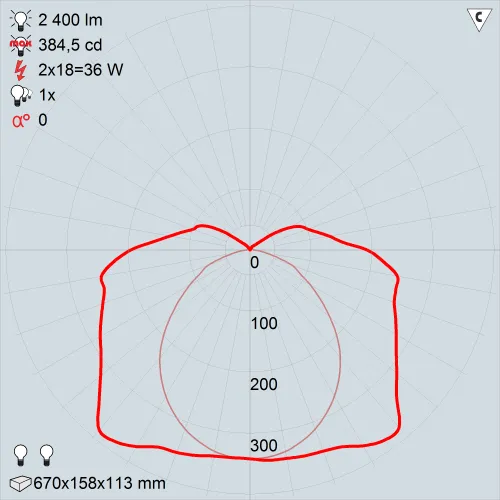

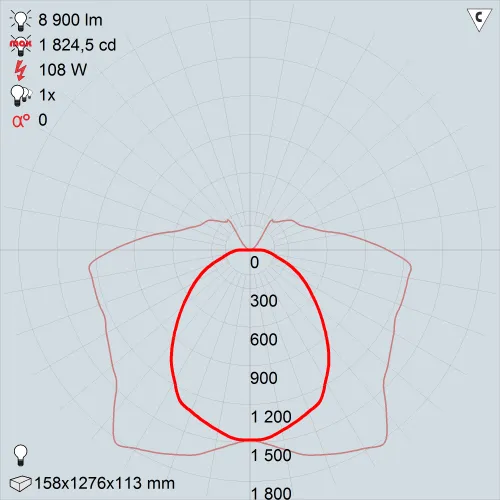

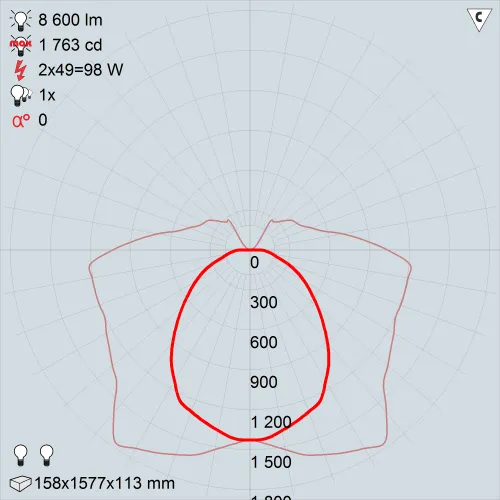

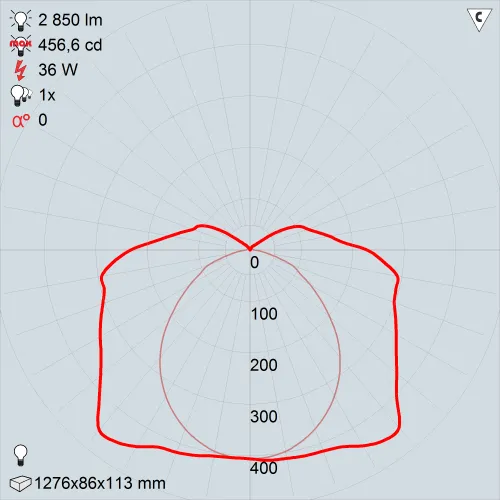

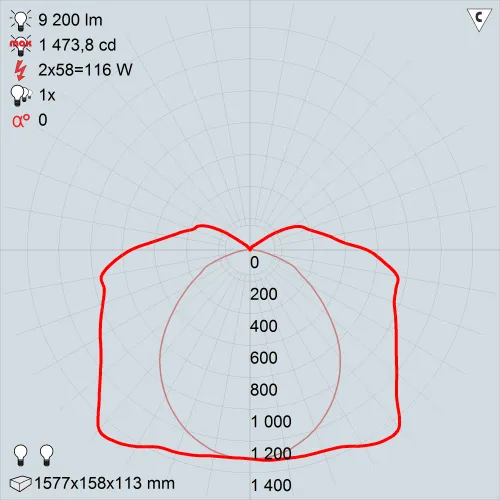

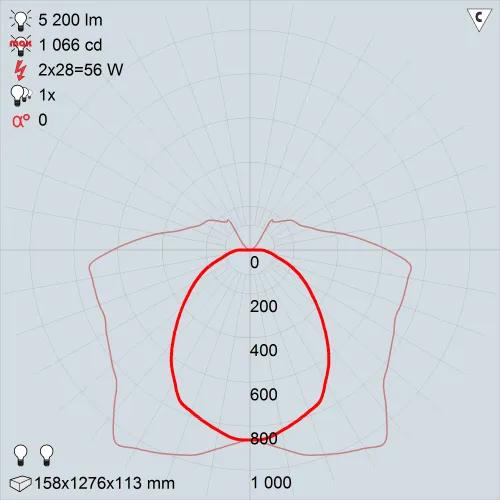

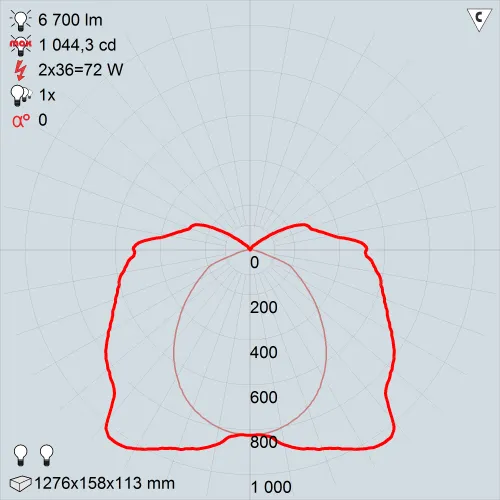

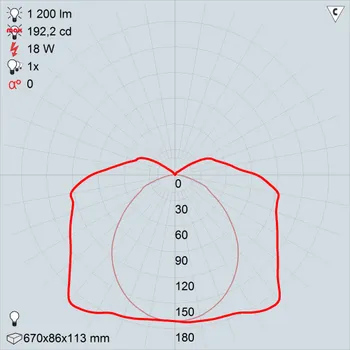

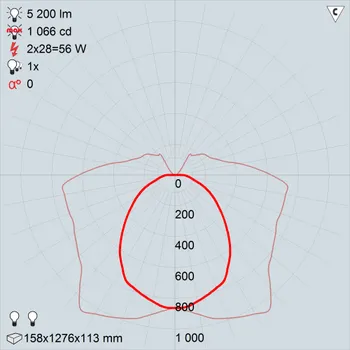

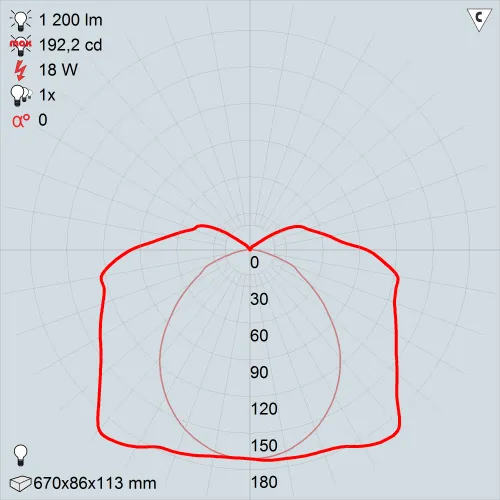

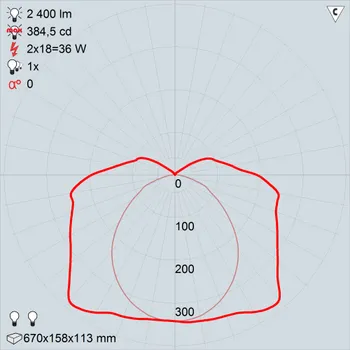

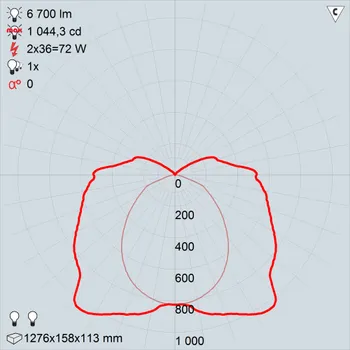

КСС
ARCTIC 118 (PC/SMC) HF | ARCTIC 135 (PC/SMC) HF | ARCTIC 136 (PC/SMC) HF | ARCTIC 149 (PC/SMC) HF | ARCTIC 154 (PC/SMC) HF | ARCTIC 158 (PC/SMC) HF | ARCTIC 218 (PC/SMC) HF |
ARCTIC 228 (PC/SMC) HF | ARCTIC 235 (PC/SMC) HF | ARCTIC 236 (PC/SMC) HF | ARCTIC 249 (PC/SMC) HF | ARCTIC 254 (PC/SMC) HF | ARCTIC 258 (PC/SMC) HF |

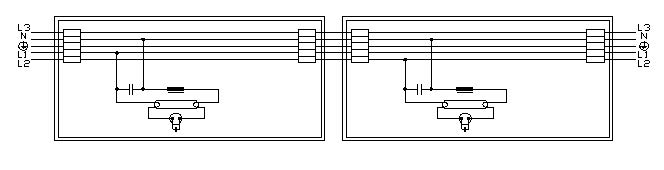

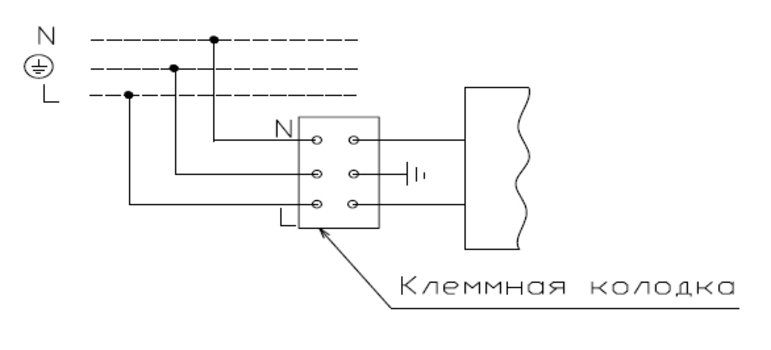

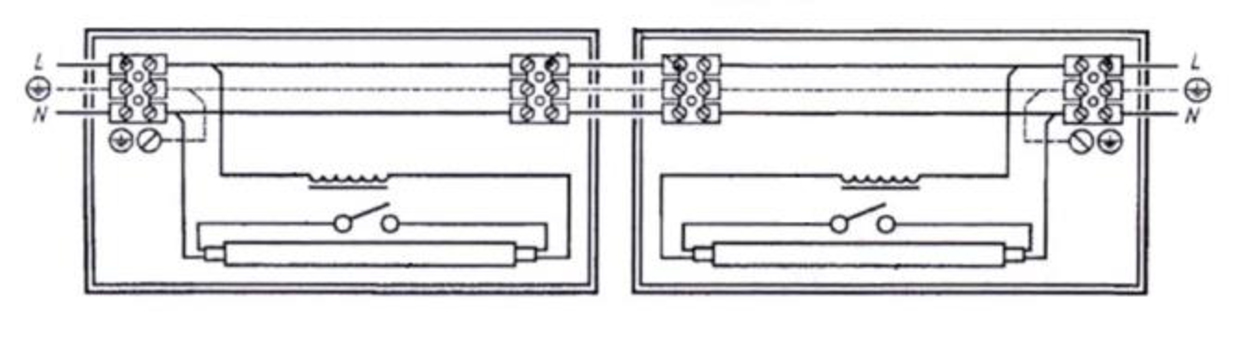

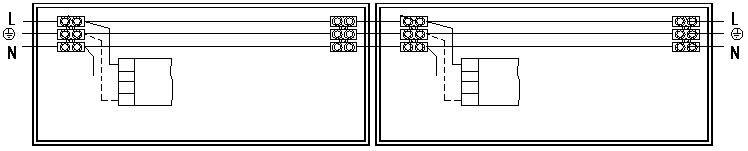

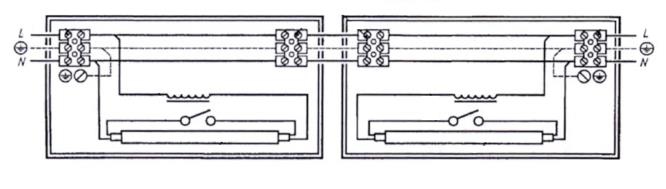

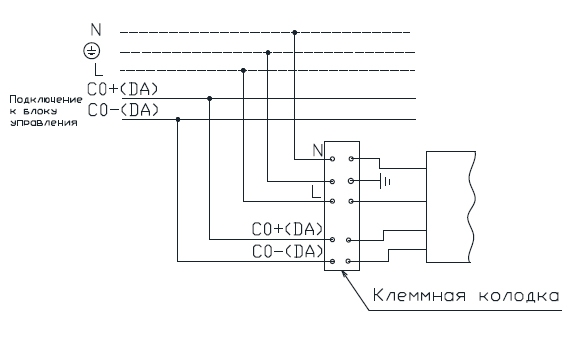

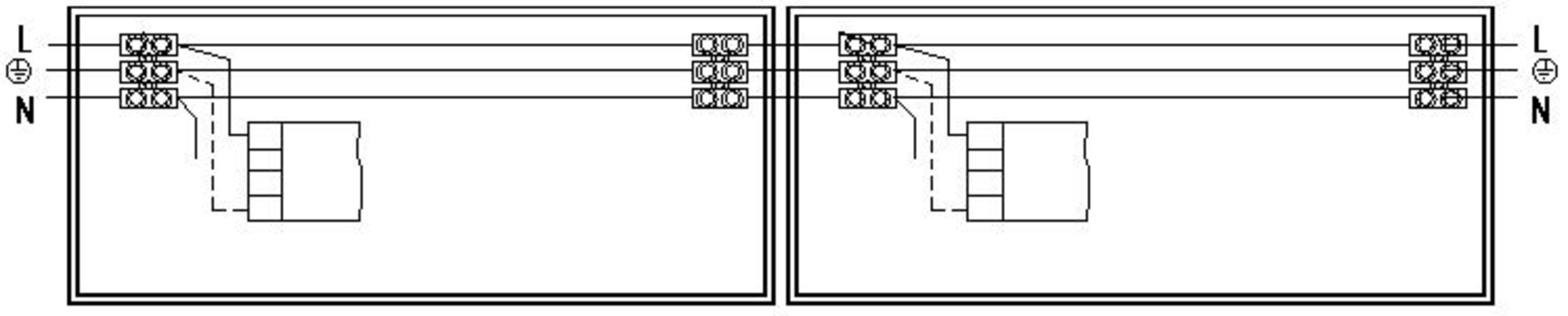

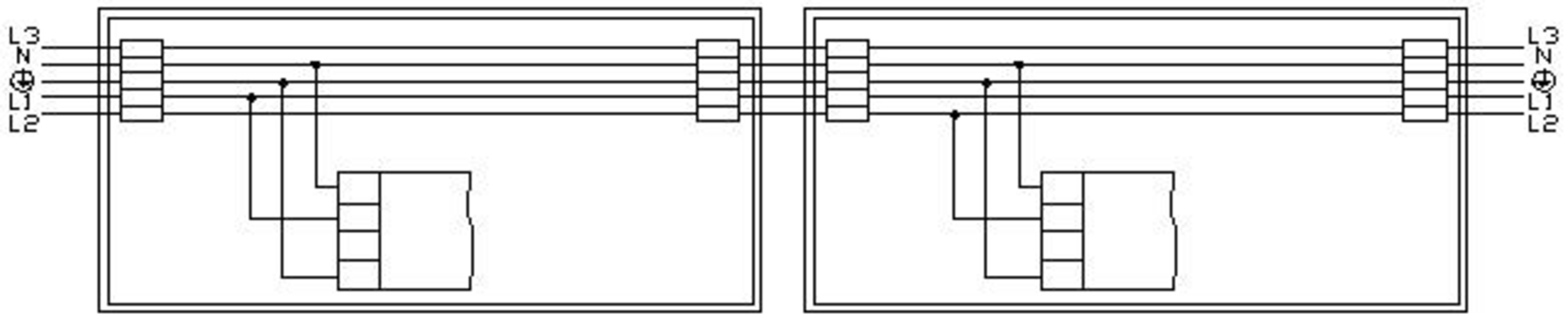

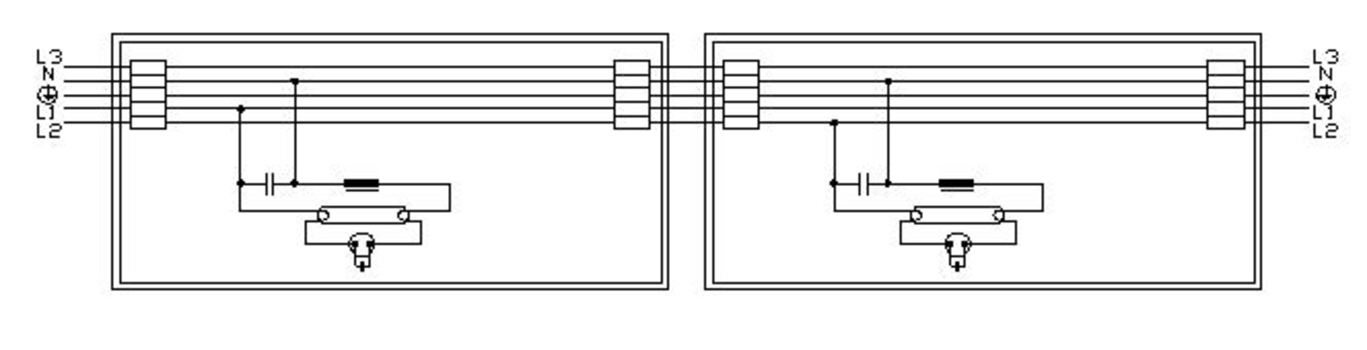

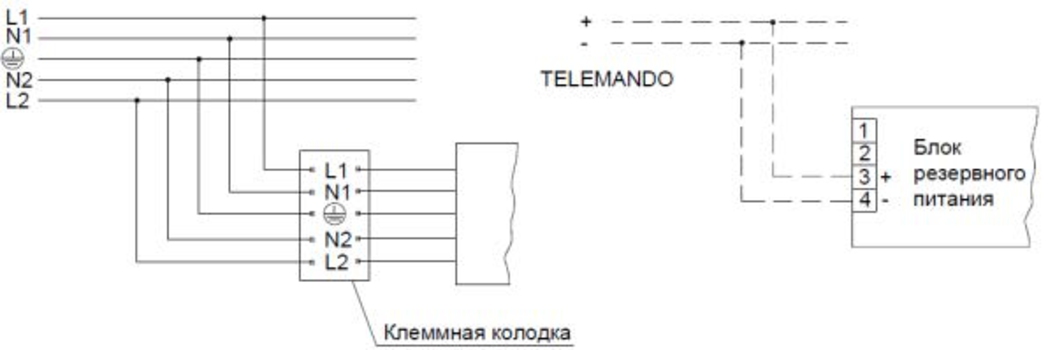

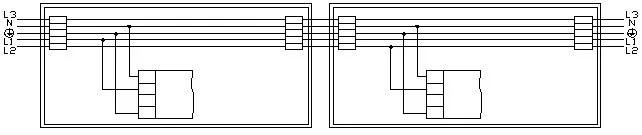

Схемы электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления Arctic /2/ на трос | 1 | 2069000010 | 0.01 |
Комплект крепления Arctic на трос с витым крюком | 1 | 2069000330 | 0.065 |
Комплект крепления Х5 | 1 | 2995000050 | 0.006 |

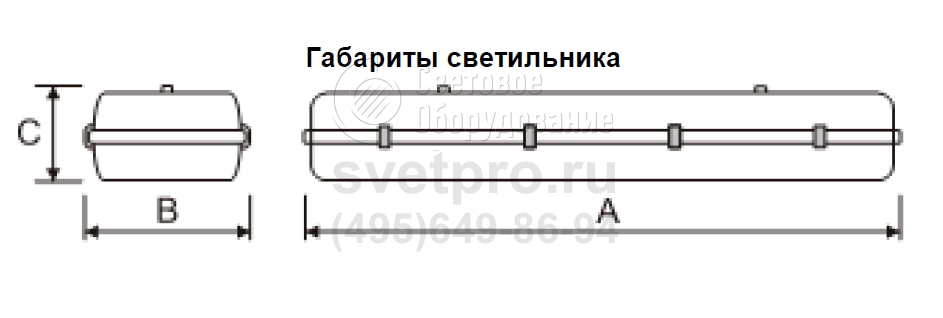

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
ARCTIC 118 (PC/SMC) HF | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 100 мм | 1069000030 |
ARCTIC 118 (PC/SMC) HF class II | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 100 мм | 1069006510 |
ARCTIC 118 (PC/SMC) HF with metal clips | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 100 мм | 1069000040 |
ARCTIC 135 (PC/SMC) HF | 1 | 35 Вт | ЭПРА | G5 | ЛЛ | 1582 мм | 96 мм | 1069000060 |
ARCTIC 136 (PC/SMC) HF | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1280 мм | 100 мм | 1069000090 |
ARCTIC 136 (PC/SMC) HF ES1 | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1280 мм | 100 мм | 1069000100 |
ARCTIC 149 (PC/SMC) HF | 1 | 49 Вт | ЭПРА | G5 | ЛЛ | 1582 мм | 96 мм | 1069005240 |
ARCTIC 154 (PC/SMC) HF | 1 | 54 Вт | ЭПРА | G5 | ЛЛ | 1280 мм | 100 мм | 1069000170 |
ARCTIC 154 (PC/SMC) HF ES1 | 1 | 54 Вт | ЭПРА | G5 | ЛЛ | 1280 мм | 100 мм | 1069000180 |
ARCTIC 158 (PC/SMC) HF | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1582 мм | 96 мм | 1069000220 |
ARCTIC 158 (PC/SMC) HF ES1 | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1582 мм | 96 мм | 1069005300 |
ARCTIC 158 (PC/SMC) HF with metal clips | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1582 мм | 96 мм | 1069000230 |
ARCTIC 218 (PC/SMC) HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 170 мм | 1069000310 |
ARCTIC 218 (PC/SMC) HF ES1 | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 170 мм | 1069000320 |
ARCTIC 228 (PC/SMC) HF | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069000340 |
ARCTIC 228 (PC/SMC) HF ES1 | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069000360 |
ARCTIC 235 (PC/SMC) HF | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069000420 |
ARCTIC 235 (PC/SMC) HF with metal clips | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069000430 |
ARCTIC 236 (PC/SMC) HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069000530 |
ARCTIC 236 (PC/SMC) HF ES1 | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069000540 |
ARCTIC 236 (PC/SMC) HF with metal clips | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069000560 |
ARCTIC 249 (PC/SMC) HF | 2 | 98 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069000640 |
ARCTIC 254 (PC/SMC) HF | 2 | 108 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069000650 |
ARCTIC 254 (PC/SMC) HF with metal clips | 2 | 108 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069000690 |
ARCTIC 258 (PC/SMC) HF | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069000850 |
ARCTIC 258 (PC/SMC) HF ES1 | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069001120 |
ARCTIC 258 (PC/SMC) HF with metal clips | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069000870 |
