ARCTIC SAN/SMC Светильник серии ARCTIC
Область применения: |
|
Назначение: |
|
Мощность: | 18-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13, G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I, II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | ARCTIC SAN/SMC |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ARCTIC SAN/SMC применяют на участках промышленных предприятий, фермах для содержания животных и птиц, прачечных, химчистках, складах.
Изделие занимает рабочее положение на стене или потолке путем накладывания на их поверхность. Для удобства выполнения работ по обслуживанию ЭПРА, он размещен на съемной панели.
Свет излучают люминесцентные лампы трубчатой формы (Ø26 и 16 мм). Выбор оптимального изделия осуществляется среди: одно- и двухламповых модификаций с Т5 (28 – 54 Вт) и Т8 (18 – 58 Вт). Активность использования мощности характеризует cosϕ≥0,96. Применение электронного аппарата минимизирует пульсации светового потока, доводя их до значения, не превышающего 5%. Изделия обеспечивают точность восприятия цветовых оттенков (Ra>80). В модельный ряд включены изделия с БАП.
Конструктивная оболочка светильника ARCTIC SAN/SMC ударопрочная и герметичная (IP65). Она образована корпусом, изготовленным из SMC полиэстера, усиленного стекловолокном, и рассеивателем из SAN полимера. Части объединены защелками из полиамида или нержавеющей стали. Эксплуатационный температурный диапазон: -20°С – +40°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник соответствует группе механического исполнения М2 по ГОСТ 17516.1-90.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт.
Стартеры (для светильников с ЭмПРА по числу ламп в светильнике), шт. - 1
Гермоизолятор, шт. - 2
Шайба M6, шт. - 2
Шайба резиновая, шт. - 2
Комплект крепления ARCTIC (2) на трос (поставляется по отдельному заказу), шт. - 1
Установка
Крепление светильника непосредственно на поверхность потолка или стен без использования монтажных пластин. Для установки светильника на подвесы необходимо заказывать специальные крепления: Комплект крепления светильника ARCTIC на трос с витым крюком (код заказа — 2069000330). Под заказ возможно изготовление светильника со сквозной проводкой.
Конструкция
Корпус SMC — полиэстер усиленный стекловолокном. Съемная металлическая панель с пускорегулирующей аппаратурой. Под заказ возможно изготовление светильников со II классом защиты от поражения электрическим током.
Оптическая часть
Рассеиватель из полимерного материала SAN крепится к корпусу защелками из полиамида. Под заказ возможна комплектация защелками из нержавеющей стали.
Характеристики
Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | -20,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A, A+ |
Блок аварийного питания | - |

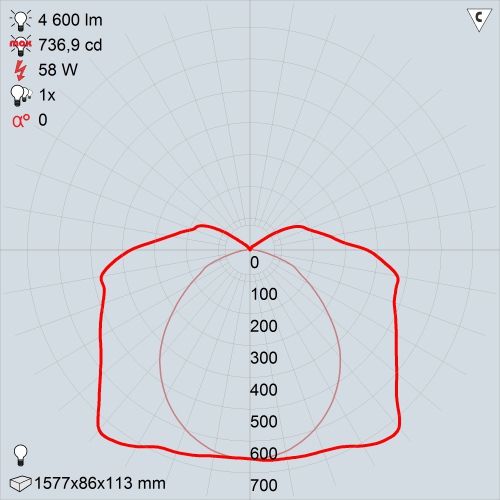

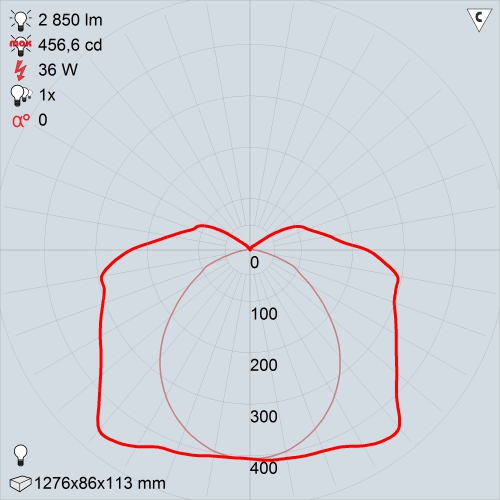

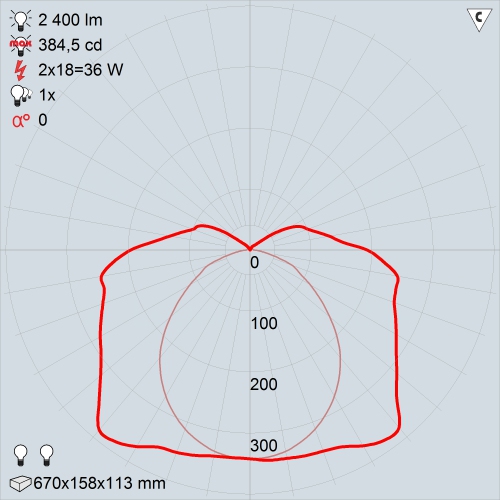

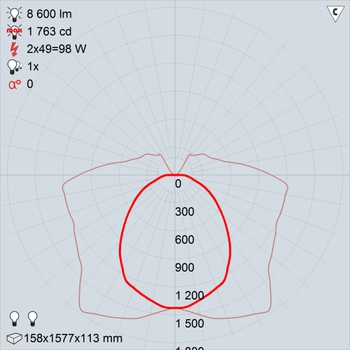

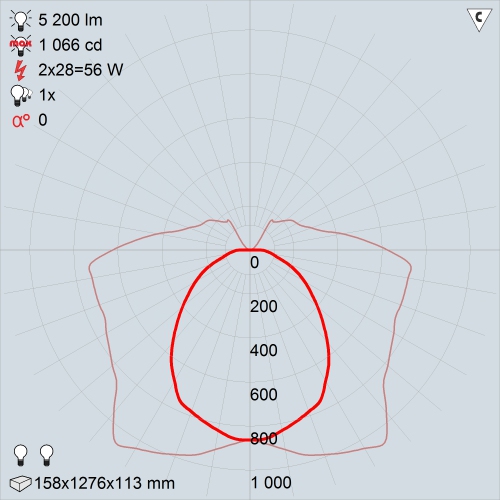

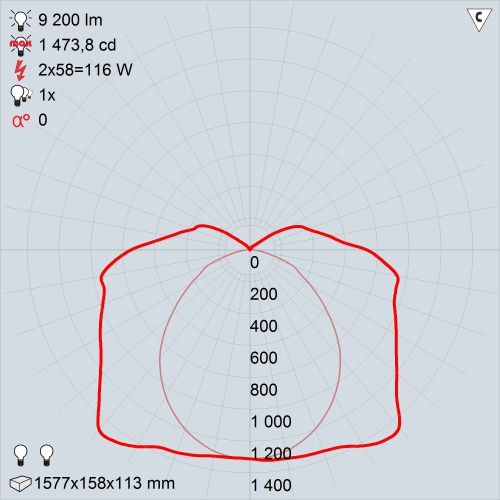

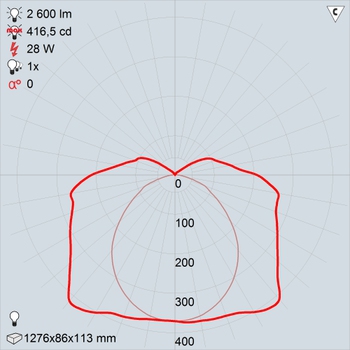

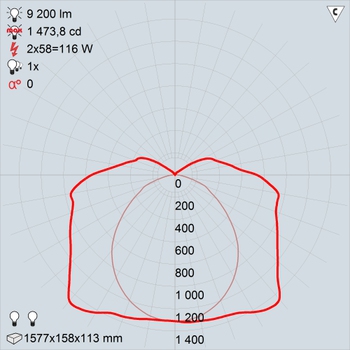

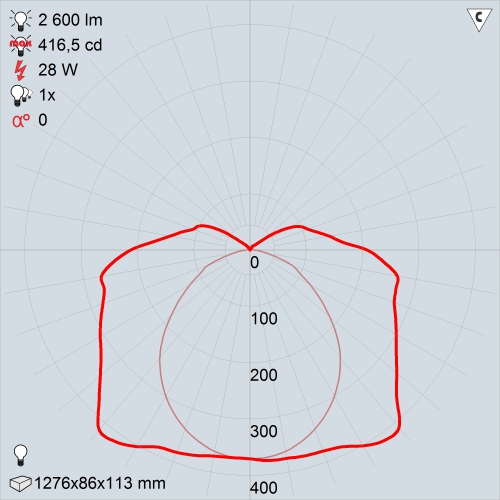

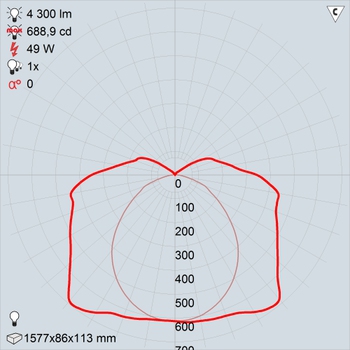

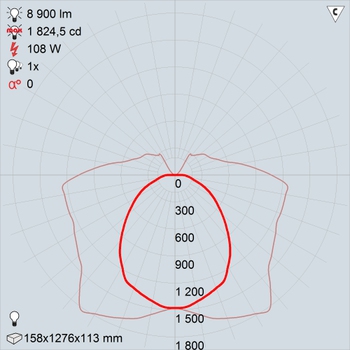

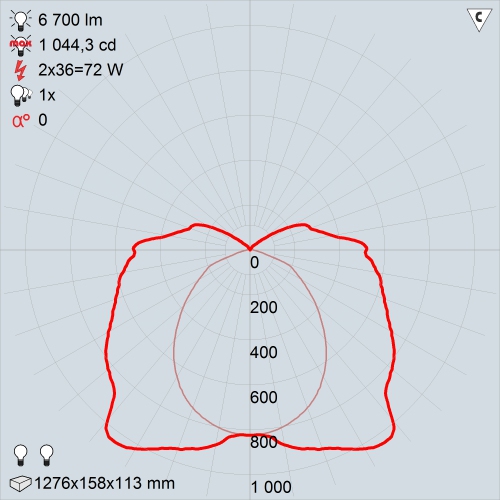

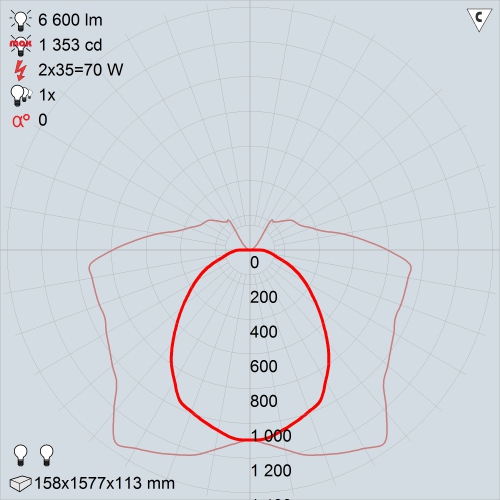

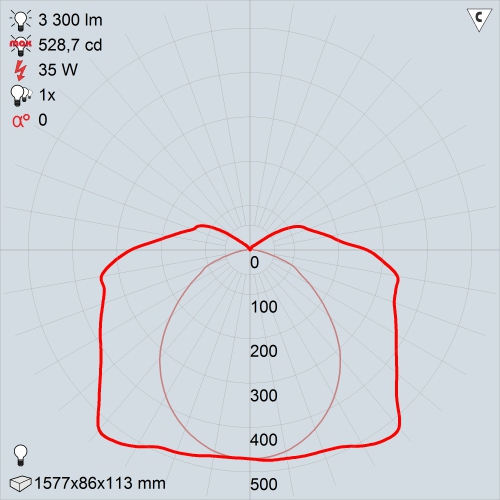

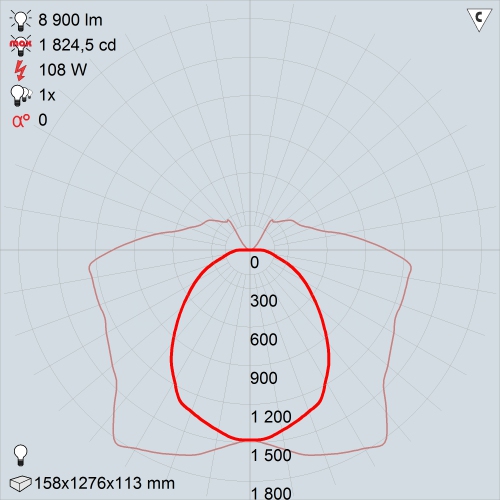

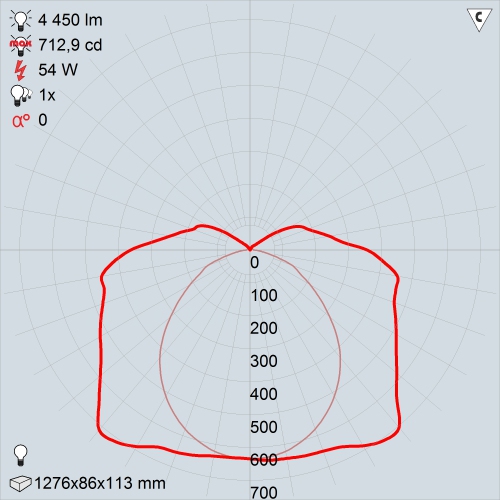

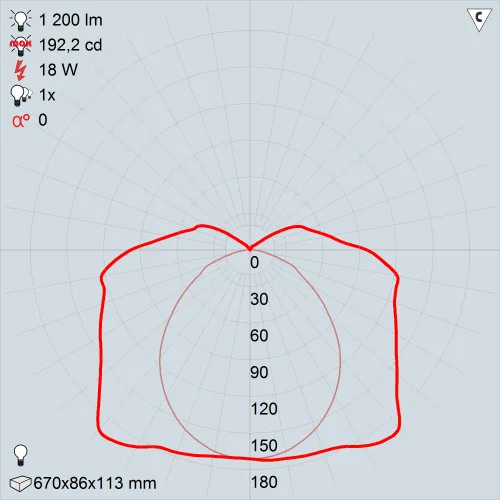

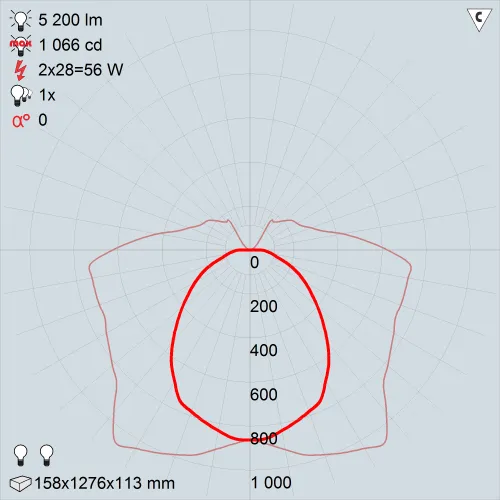

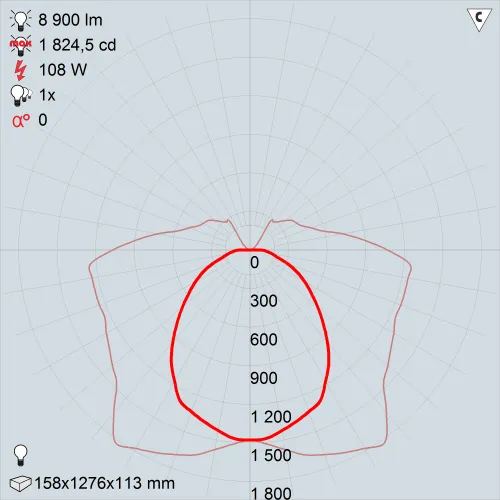

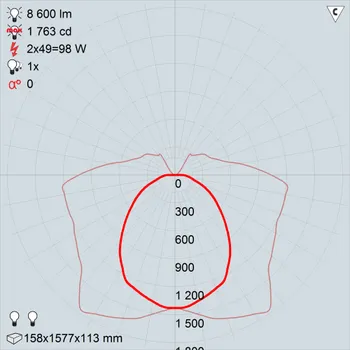

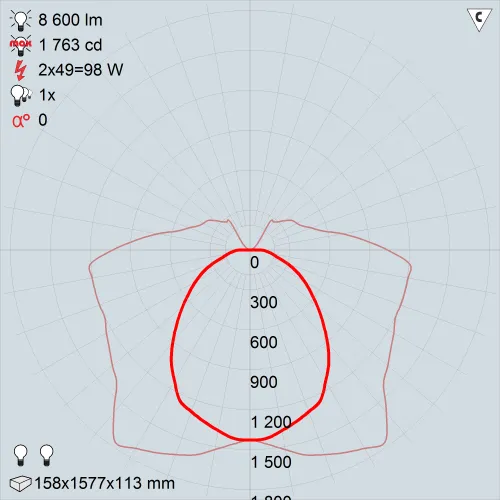

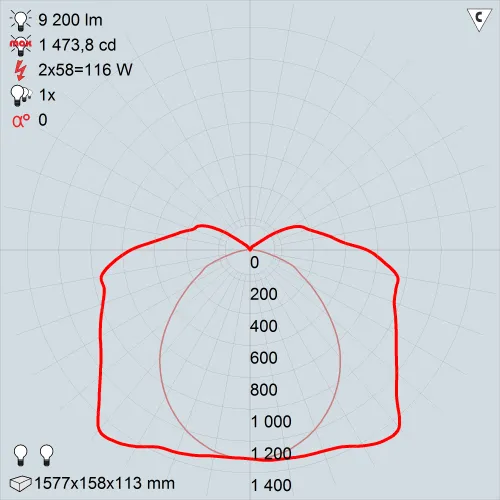

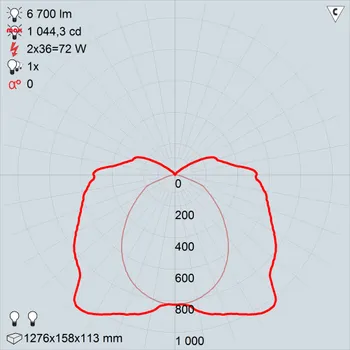

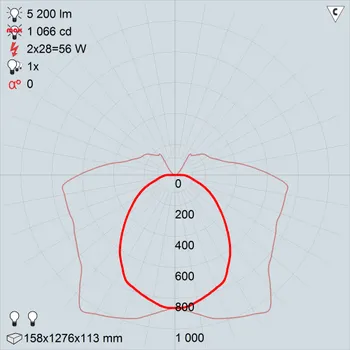

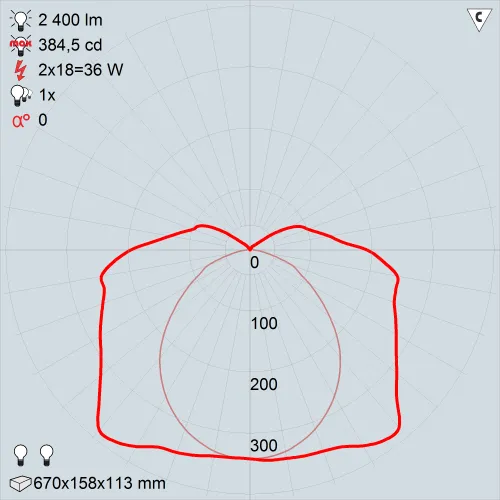

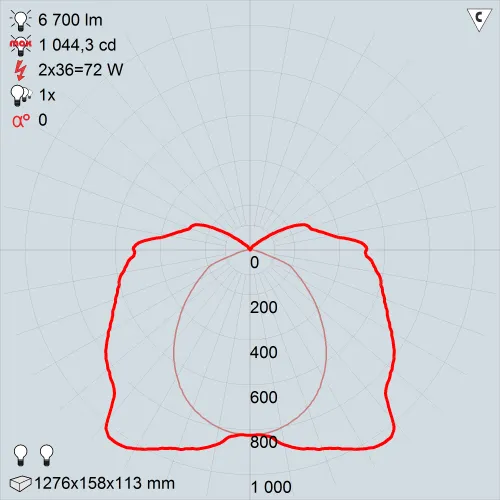

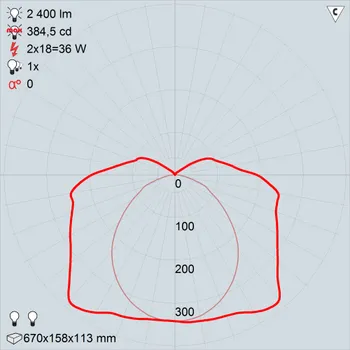

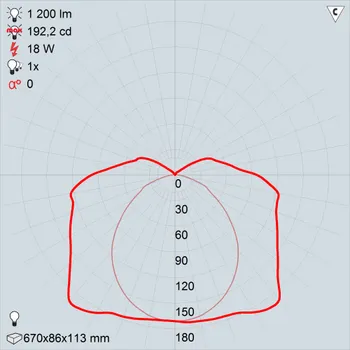

КСС

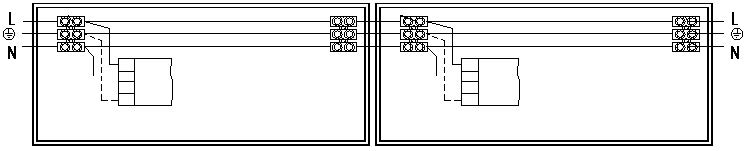

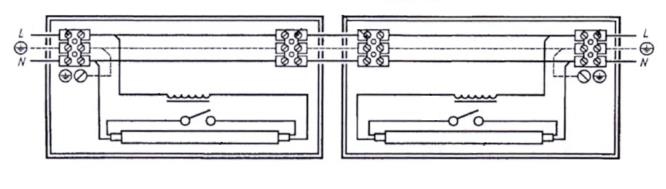

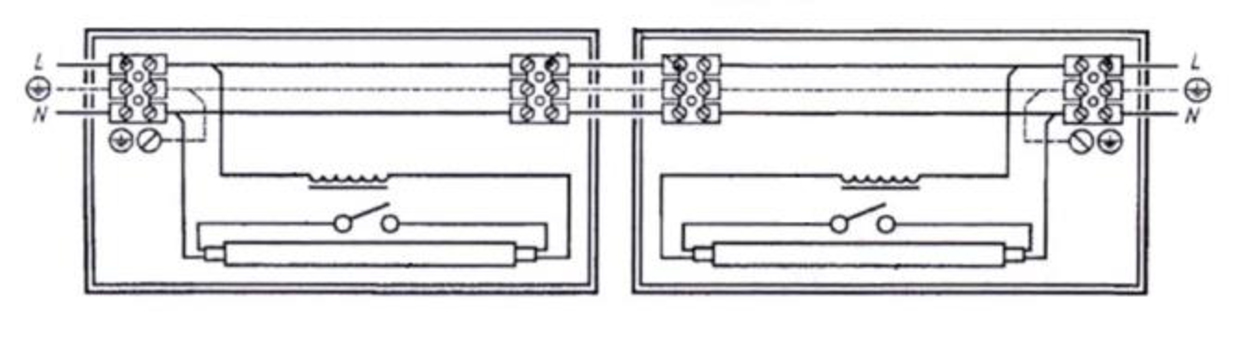

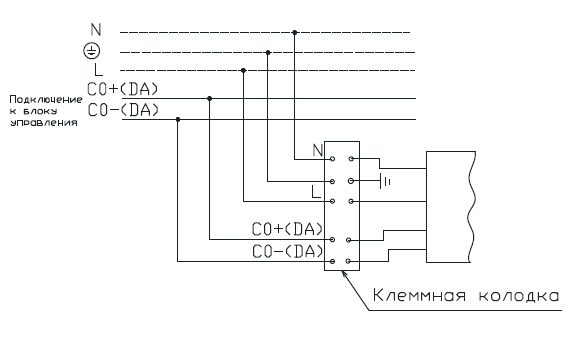

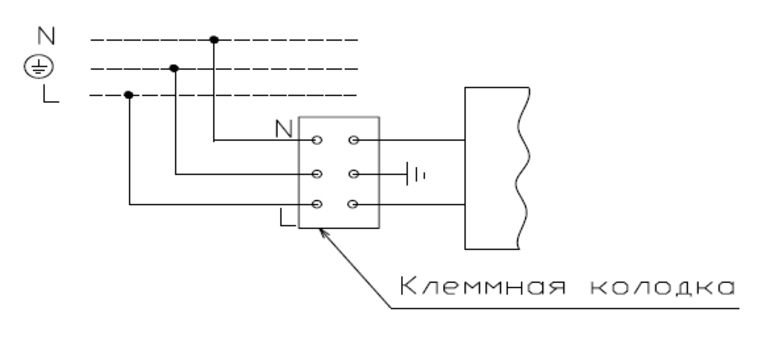

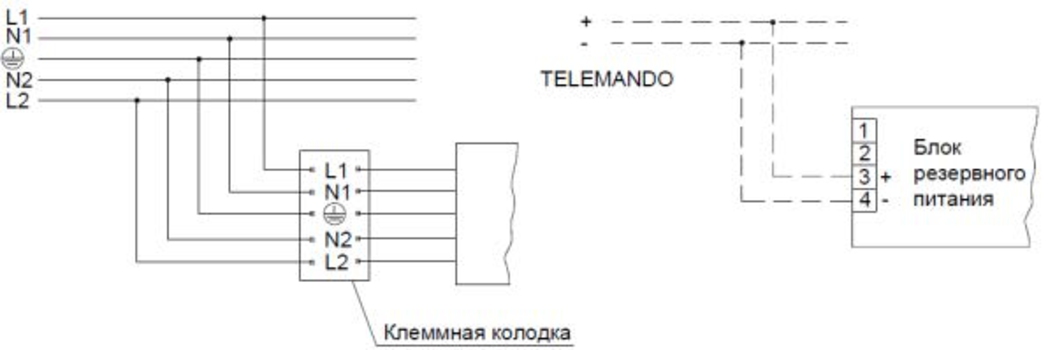

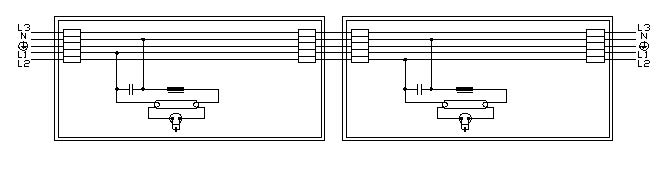

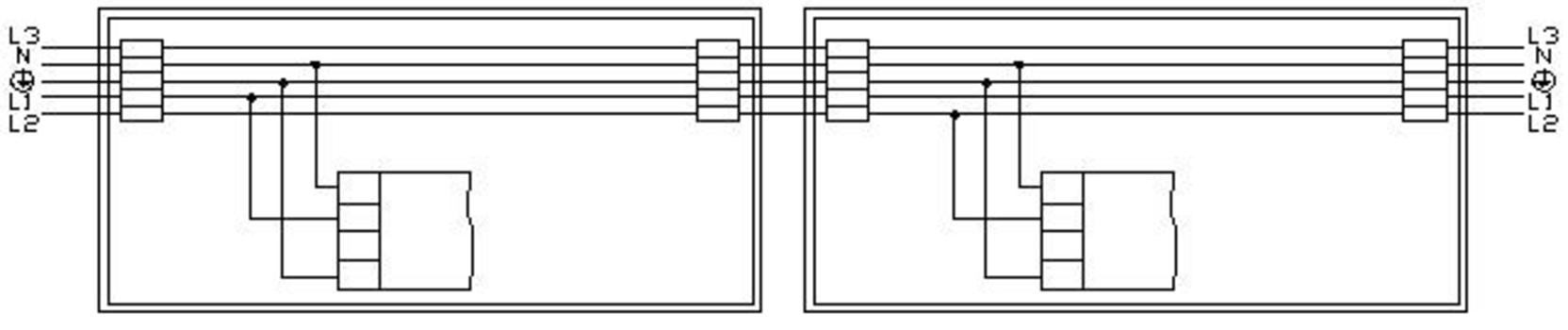

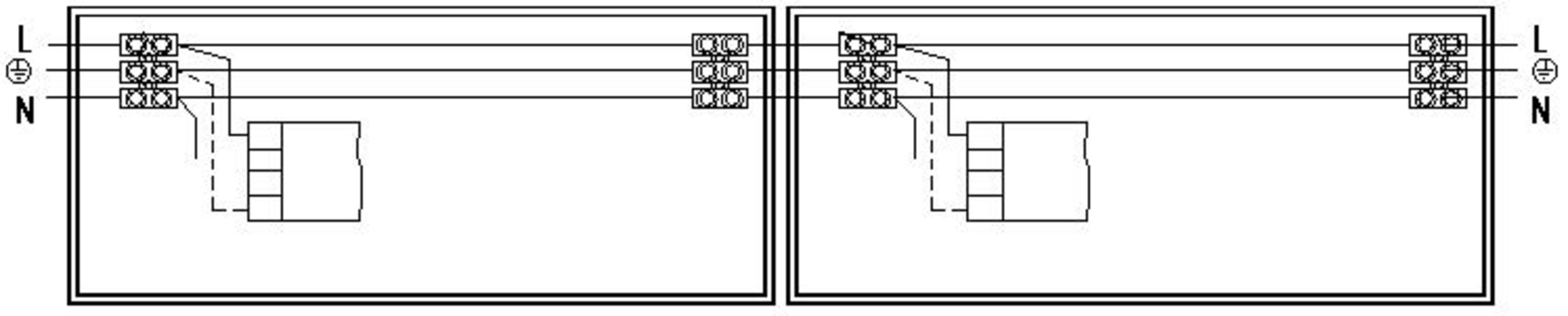

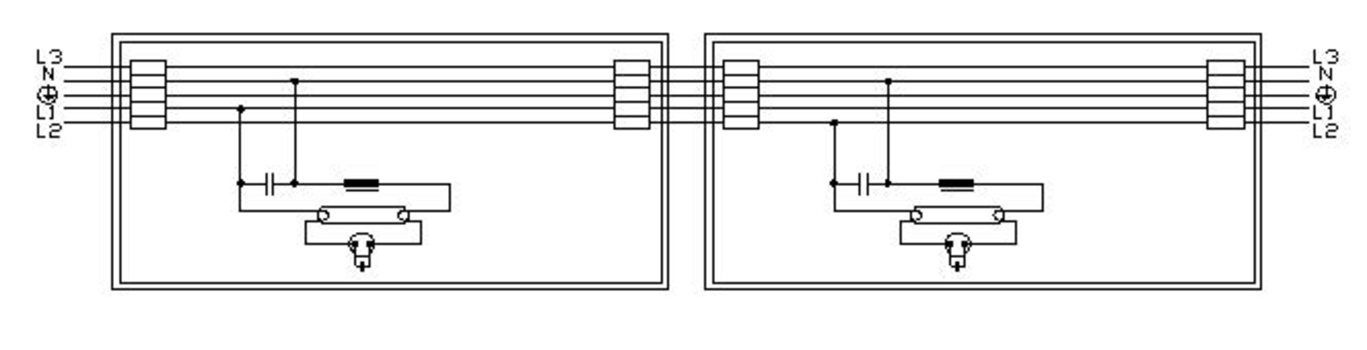

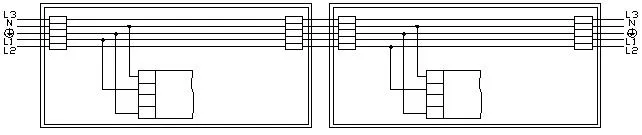

Схемы электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления Arctic /2/ на трос | 1 | 2069000010 | 0.01 |
Комплект крепления Arctic на трос с витым крюком | 1 | 2069000330 | 0.065 |
Комплект крепления Х5 | 1 | 2995000050 | 0.006 |

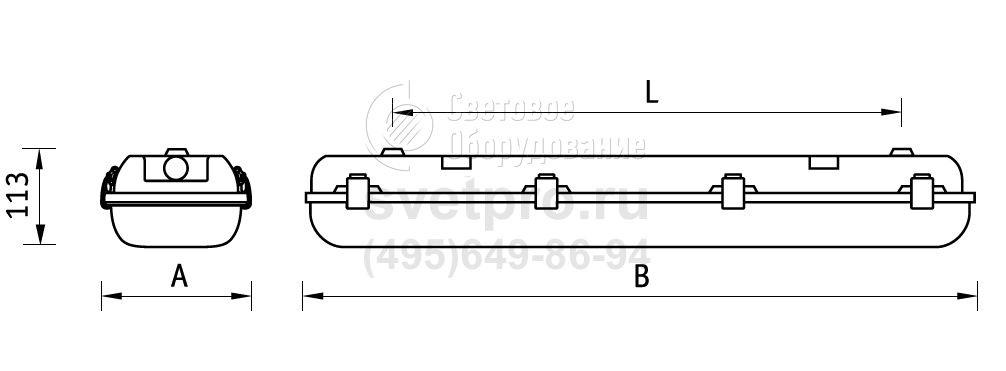

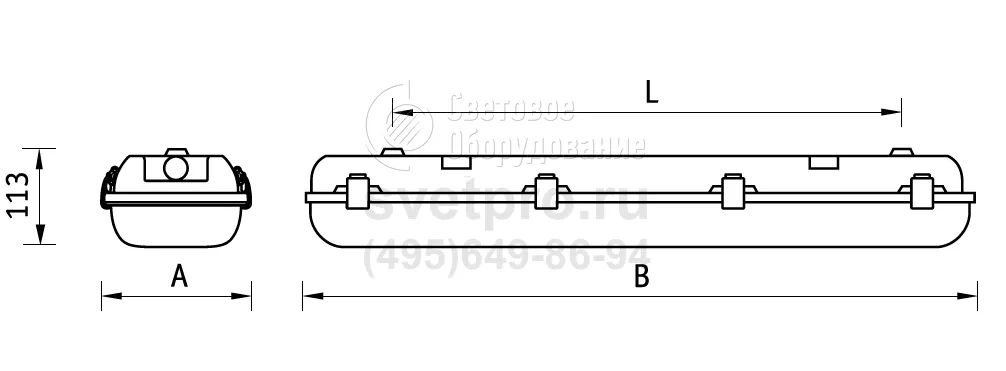

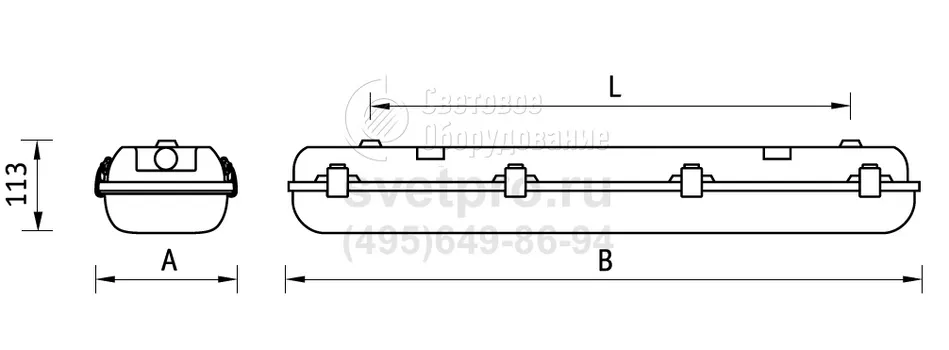

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
ARCTIC 118 (SAN/SMC) HF | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 100 мм | 1069001690 |
ARCTIC 128 (SAN/SMC) HF | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1280 мм | 100 мм | 1069002050 |
ARCTIC 135 (SAN/SMC) HF | 1 | 35 Вт | ЭПРА | G5 | ЛЛ | 1582 мм | 96 мм | 1069003260 |
ARCTIC 136 (SAN/SMC) | 1 | 36 Вт | ЭмПРА | G13 | ЛЛ | 1280 мм | 100 мм | 1069001720 |
ARCTIC 136 (SAN/SMC) HF | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1280 мм | 100 мм | 1069001730 |
ARCTIC 136 (SAN/SMC) HF ES1 | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1280 мм | 100 мм | 1069002100 |
ARCTIC 149 (SAN/SMC) HF | 1 | 49 Вт | ЭПРА | G5 | ЛЛ | 1582 мм | 96 мм | 1069002140 |
ARCTIC 154 (SAN/SMC) HF | 1 | 54 Вт | ЭПРА | G5 | ЛЛ | 1280 мм | 100 мм | 1069001900 |
ARCTIC 158 (SAN/SMC) HF | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1582 мм | 96 мм | 1069001750 |
ARCTIC 158 (SAN/SMC) HF ES1 | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1582 мм | 96 мм | 1069005340 |
ARCTIC 218 (SAN/SMC) HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 170 мм | 1069001710 |
ARCTIC 218 (SAN/SMC) HF ES1 | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 170 мм | 1069002300 |
ARCTIC 218 (SAN/SMC) HF with metal clips | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 170 мм | 1069002310 |
ARCTIC 228 (SAN/SMC) HF | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069002330 |
ARCTIC 228 (SAN/SMC) HF ES1 | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069001920 |
ARCTIC 235 (SAN/SMC) HF | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069002350 |
ARCTIC 236 (SAN/SMC) | 2 | 72 Вт | ЭмПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069002390 |
ARCTIC 236 (SAN/SMC) HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069002410 |
ARCTIC 236 (SAN/SMC) HF AC/DC | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069002420 |
ARCTIC 236 (SAN/SMC) HF class II | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069001150 |
ARCTIC 236 (SAN/SMC) HF ES1 | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069002430 |
ARCTIC 236 (SAN/SMC) HF with metal clips | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1278 мм | 170 мм | 1069002510 |
ARCTIC 249 (SAN/SMC) HF | 2 | 98 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069002580 |
ARCTIC 249 (SAN/SMC) HF ES1 | 2 | 98 Вт | ЭПРА | G5 | ЛЛ | 1578 мм | 170 мм | 1069002600 |
ARCTIC 254 (SAN/SMC) HF | 2 | 108 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069002610 |
ARCTIC 254 (SAN/SMC) HF ES1 | 2 | 108 Вт | ЭПРА | G5 | ЛЛ | 1278 мм | 170 мм | 1069002620 |
ARCTIC 258 (SAN/SMC) HF | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069002680 |
ARCTIC 258 (SAN/SMC) HF ES1 | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069002690 |
ARCTIC 258 (SAN/SMC) HF ES1 with metal clips | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069002700 |
ARCTIC 258 (SAN/SMC) HF with metal clips | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1578 мм | 170 мм | 1069002720 |
