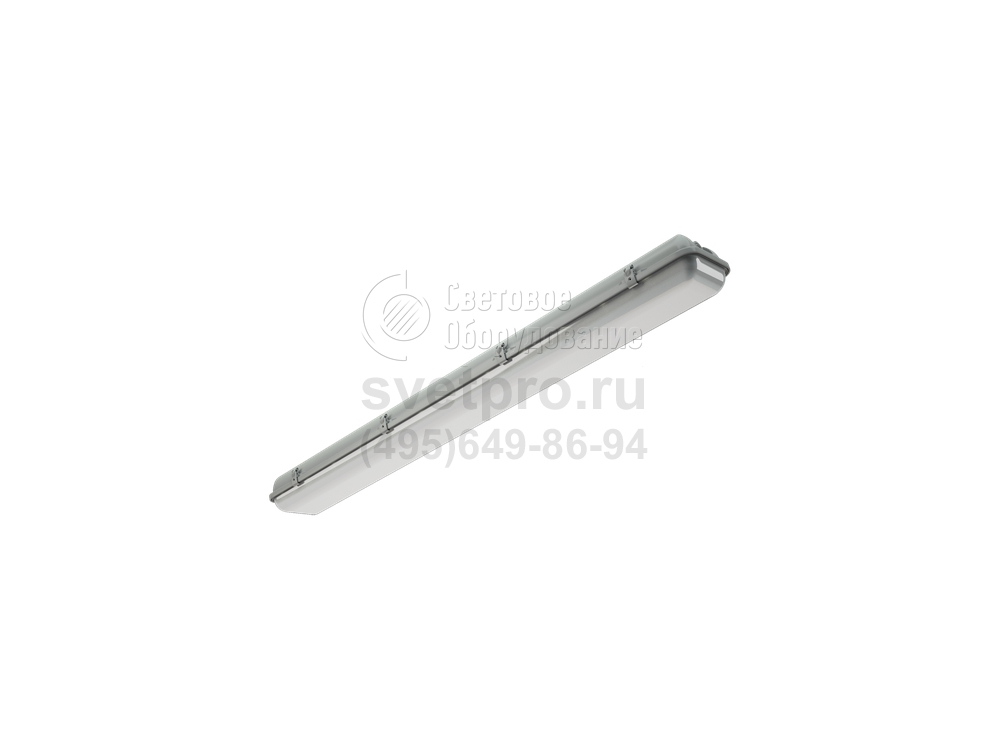

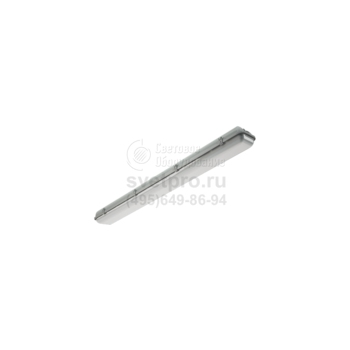

ARCTIC.OPL ECO LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 28-64 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I, II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | ARCTIC.OPL ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 2300-6600 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Область применения ARCTIC.OPL ECO LED распространяется на объекты торгового назначения, склады продуктов питания, строительных материалов, производственные цеха, автомойки.
Изделие фиксируется на потолочную поверхность. В состав комплекта поставки входят резиновые шайбы и термоизоляторы.
Установленный в корпусе светодиодный модуль (28 – 64 Вт), излучает в модельном ряду: 2700 – 6600 лм. Цветовой оттенок света – белый (4000К и 5000К). Точности выполнения производственной деятельности и правильности восприятия цветовых особенностей товарных групп, способствует хорошее качество цветопередачи (Ra≥80) и не воспринимаемые визуально пульсации светового потока (<5%). К достоинствам модельного ряда следует отнести изделия с повышенной защитой от прикосновений к электроконтактам.
Энергосбережению способствуют версии с датчиками или возможностью управления по протоколу ME6.
В осветительном приборе ARCTIC.OPL ECO LED применен опаловый поликарбонатный рассеиватель. Защелки, крепящие его к корпусу, полиамидные, но доступны и из нержавеющей стали. Полимерный материал корпуса усиливает стекловолокно. Конструктивная защита соответствует IP65.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока). Светильник соответствует группе механического исполнения М2 по ГОСТ 17516.1-90.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Термоизолятор, шт. - 2
Шайба M6, шт. - 2
Шайба резиновая, шт. - 2
Винт-саморез 3,5х9,5 - 2 (только для светильников с классом защиты II)
Комплект крепления ARCTIC (2) на трос (поставляется по отдельному заказу), шт. - 1
Установка
Крепление светильника непосредственно на поверхность потолка или стен без использования монтажных пластин. Для установки светильника на подвесы необходимо заказывать свпециальные крепления: Комплект крепления светильника ARCTIC на трос с витым крюком (код заказа - 2069000330). Под заказ возможно изготовление светильника со сквозной проводкой.
Конструкция
Корпус SMC — полиэстер усиленный стекловолокном.
Оптическая часть
Опаловый рассеиватель (OPL) из поликарбоната крепится к корпусу защелками из полиамида. Под заказ возможна комплектация с защелками из нержавеющей стали. Тип светодиодов: SMD.
Характеристики
Цветовая температура - 5000К (4000К - под заказ). Индекс цветопередачи - 80. Максимальное сечение жил питающего кабеля: 2х2,5 мм2. Максимальное сечение жил питающего кабеля для светильников c аварийным блоком: 3х2,5 мм2.
Параметры
PFС | > 0,94 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | от -30 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A+ |
Пусковой ток | 23 A |
Блок аварийного питания | Да |

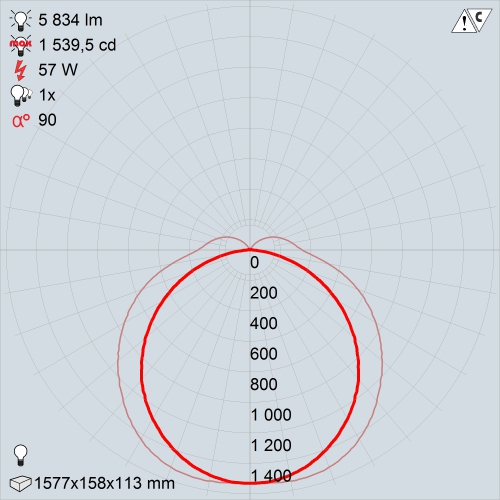

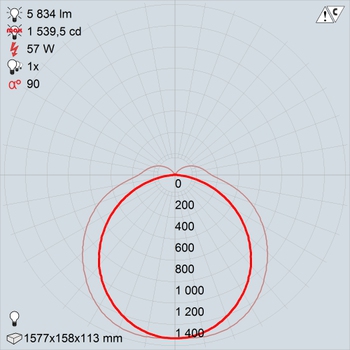

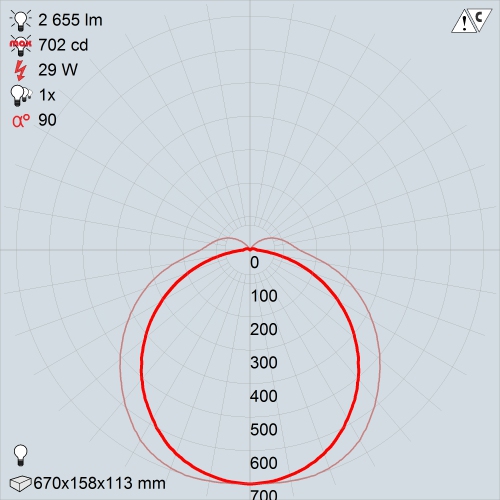

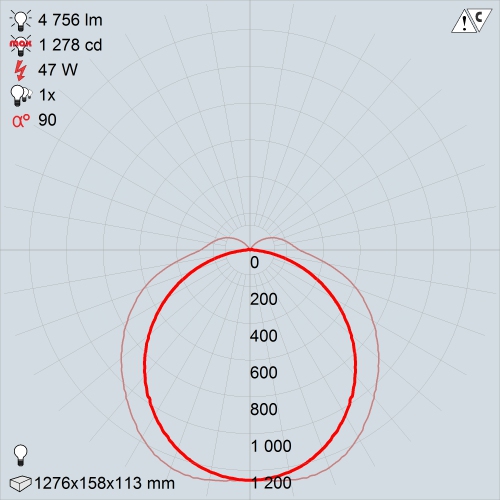

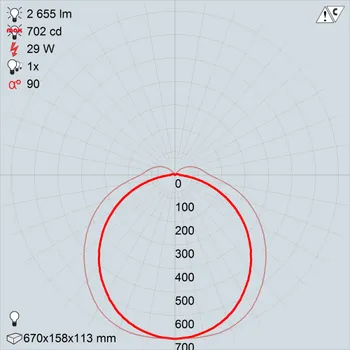

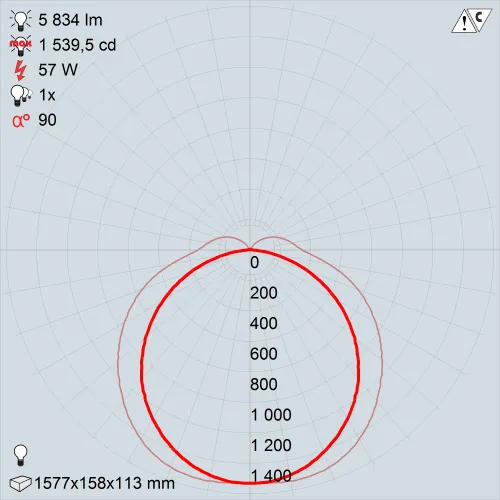

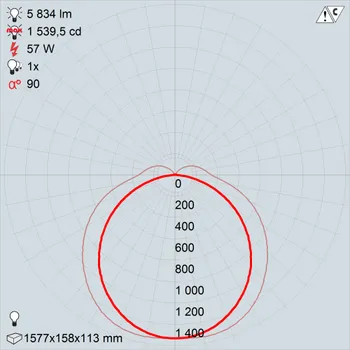

КСС
ARCTIC.OPL ECO LED 600 | ARCTIC.OPL ECO LED 1200 | ARCTIC.OPL ECO LED 1500 |
Схема подключения

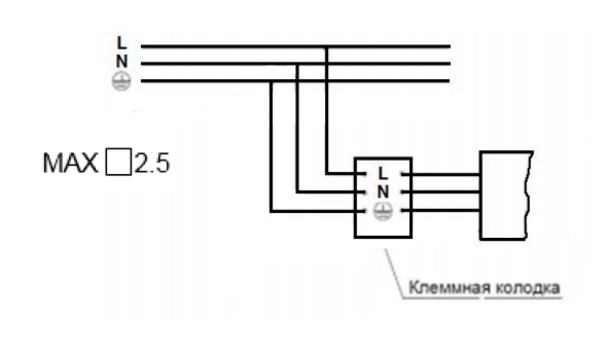

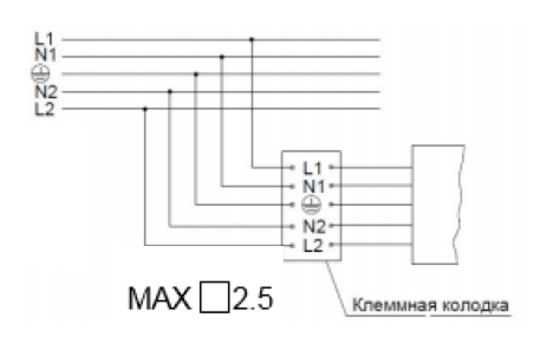

Нерегулируемая версия | Светильник с блоком резервного питания |

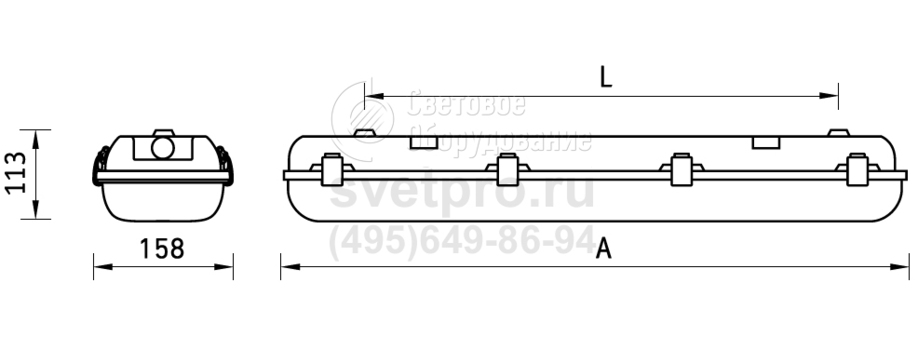

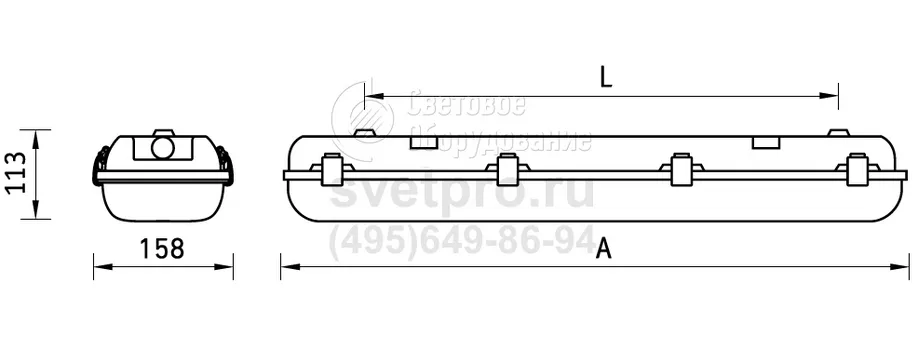

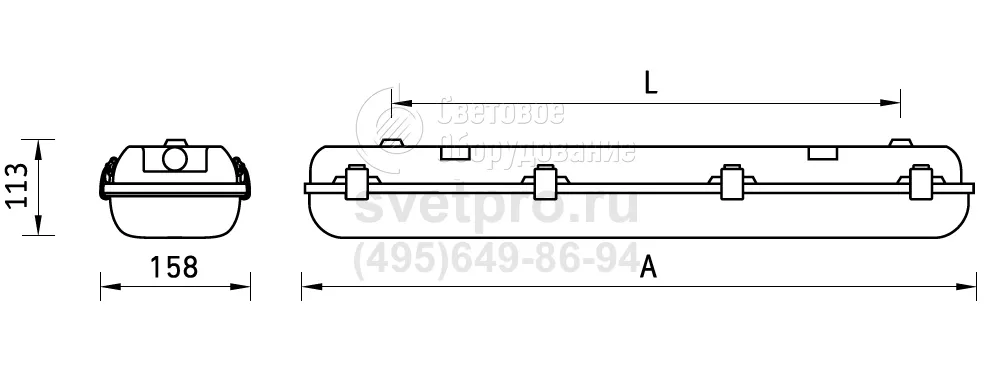

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
ARCTIC.OPL ECO LED 600 4000K | 2600 лм | 28 Вт | 93 | 671 мм | 170 мм | 1,800 кг | 1088000110 |
ARCTIC.OPL ECO LED 600 5000K | 2700 лм | 28 Вт | 96 | 671 мм | 170 мм | 1,800 кг | 1088000040 |
ARCTIC.OPL ECO LED 600 EM 5000K class I | 2300 лм | 28 Вт | 82 | 671 мм | 170 мм | 2,500 кг | 1088000150 |
ARCTIC.OPL ECO LED 600 HFD 5000K | 2300 лм | 28 Вт | 82 | 671 мм | 170 мм | 1,500 кг | 1088000190 |
ARCTIC.OPL ECO LED 600 ME6 5000K | 2700 лм | 28 Вт | 96 | 671 мм | 170 мм | 1,800 кг | 1088000320 |
ARCTIC.OPL ECO LED 1200 ME6 5000K | 4850 лм | 45 Вт | 108 | 1278 мм | 170 мм | 3,650 кг | 1088000280 |
ARCTIC.OPL ECO LED 1200 ME6 EM 5000K | 4850 лм | 45 Вт | 108 | 1278 мм | 170 мм | 3,950 кг | 1088000290 |
ARCTIC.OPL ECO LED 1200 MS 5000K | 4850 лм | 45 Вт | 108 | 1278 мм | 170 мм | 3,700 кг | 1088000200 |
ARCTIC.OPL ECO LED 1200 4000K | 4600 лм | 46 Вт | 100 | 1278 мм | 170 мм | 3,600 кг | 1088000100 |
ARCTIC.OPL ECO LED 1200 5000K | 4750 лм | 46 Вт | 103 | 1278 мм | 170 мм | 3,600 кг | 1088000050 |
ARCTIC.OPL ECO LED 1200 EM 4000K | 4600 лм | 46 Вт | 100 | 1278 мм | 170 мм | 3,950 кг | 1088000180 |
ARCTIC.OPL ECO LED 1200 EM 5000K | 4750 лм | 46 Вт | 103 | 1278 мм | 170 мм | 3,950 кг | 1088000160 |
ARCTIC.OPL ECO LED 1200 HFD 4000K | 4600 лм | 46 Вт | 100 | 1278 мм | 170 мм | 3,300 кг | 1088000170 |
ARCTIC.OPL ECO LED 1200 HFD EM 4000K | 4600 лм | 46 Вт | 100 | 1278 мм | 170 мм | 3,650 кг | 1088000210 |
ARCTIC.OPL ECO LED 1500 ME6 5000K | 6000 лм | 60 Вт | 100 | 1577 мм | 158 мм | 3,500 кг | 1088000300 |
ARCTIC.OPL ECO LED 1500 ME6 EM 5000K | 6000 лм | 61 Вт | 98 | 1577 мм | 158 мм | 3,900 кг | 1088000310 |
ARCTIC.OPL ECO LED 1500 5000K | 6600 лм | 64 Вт | 103 | 1578 мм | 170 мм | 3,500 кг | 1088000060 |
ARCTIC.OPL ECO LED 1500 EM 5000K | 6600 лм | 64 Вт | 103 | 1578 мм | 170 мм | 3,900 кг | 1088000140 |
ARCTIC.OPL ECO LED 1500 HFD 5000K | 6600 лм | 64 Вт | 103 | 1578 мм | 170 мм | 3,200 кг | 1088000120 |
