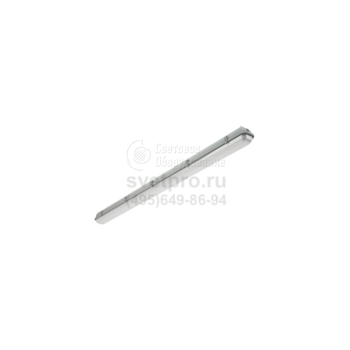

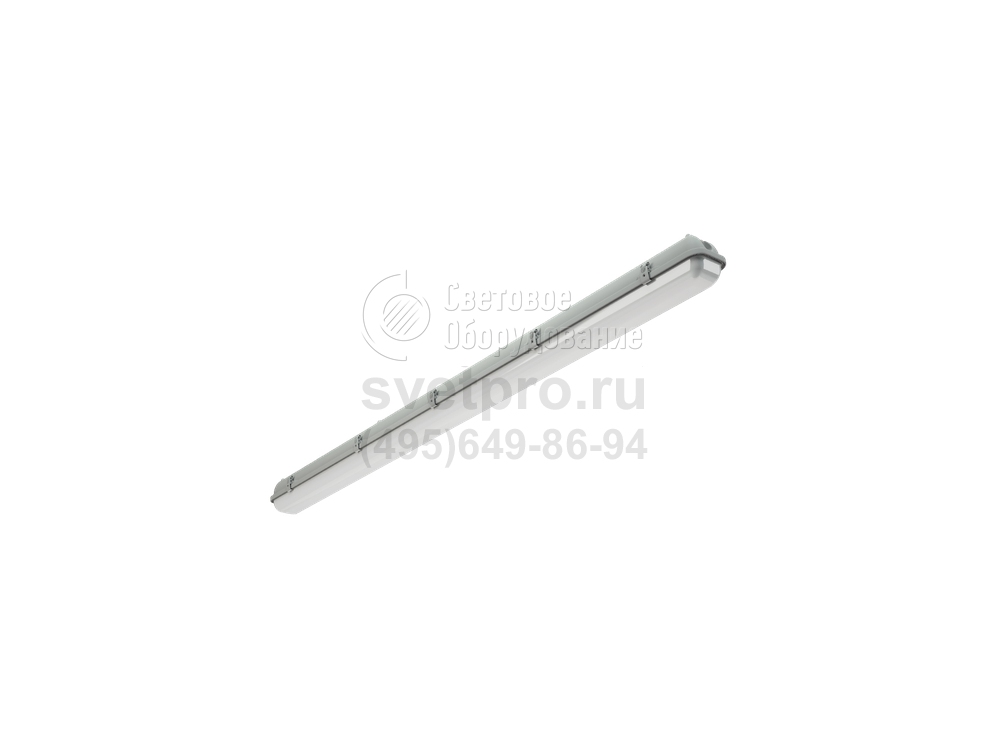

ARCTIC.OPL ECO LED TH Светильник с узким корпусом
Область применения: |
|
Назначение: |
|
Мощность: | 18-39 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | ARCTIC.OPL ECO LED TH |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 1800-4000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы Arctic.OPL ECO LED TH применяются на производственных объектах: цехах, складах, коридорах, в торговых залах, логистических центрах.
Модель устанавливается путем накладывания на опорную поверхность: стену, потолок. В комплект поставки входят метизы, гермоизоляторы и резиновые шайбы.
Наличие драйвера позволяет использовать изделия в сети переменного и постоянного тока. Световая отдача LED, образующих источник света, превышает 100 лм/Вт. Потребляя 18, 33, 39 Вт, модель образует световой поток 1800, 3300, 4000 лм. Для него характерна цветовая температура 5000К и хорошая цветопередача, характеризуемая Ra>80. Активное использование мощности составляет 98% и более. Пульсации светового потока, составляющие не более 5%, не способны привести к стробоскопическому эффекту или ужесточить зрительную нагрузку.
Ударопрочность светильников Arctic.OPL ECO LED TH поддержана свойствами конструктивных материалов: полиэстер, армированный стекловолокном – корпус, поликарбонат – рассеиватель. Его опаловая поверхность минимизирует слепящее действие света. Оптический элемент объединяют с корпусом защелки, изготовленные из полиамида. Их можно при заказе заменить фурнитурой из нержавеющей стали. Степень герметичности оболочки – IP65.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник соответствует группе механического исполнения М2 по ГОСТ 17516.1-90.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Гермоизолятор, шт. - 2
Шайба M6, шт. - 2
Шайба резиновая, шт. - 2
Винт-саморез 3,5х9,5 - 2 (только для светильников с классом защиты II)
Комплект крепления ARCTIC (2) на трос (поставляется по отдельному заказу), шт. - 1
Установка
Крепление светильника непосредственно на поверхность потолка или стен без использования монтажных пластин. Для установки светильника на подвесы необходимо заказывать свпециальные крепления: Комплект крепления светильника ARCTIC на трос с витым крюком (код заказа - 2069000330). Под заказ возможно изготовление светильника со сквозной проводкой.
Конструкция
Корпус SMC — полиэстер усиленный стекловолокном.
Оптическая часть
Опаловый рассеиватель (OPL) из поликарбоната крепится к корпусу защелками из полиамида. Под заказ возможна комплектация с защелками из нержавеющей стали. Тип светодиодов: SMD.
Характеристики
Цветовая температура - 5000К (4000К - под заказ). Индекс цветопередачи - 80. Максимальное сечение жил питающего кабеля: 2х2,5 мм2. Максимальное сечение жил питающего кабеля для светильников c аварийным блоком: 3х2,5 мм2.
Параметры
PFС | > 0,98 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -30 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A+ |
Пусковой ток | 23 A |
Блок аварийного питания | - |

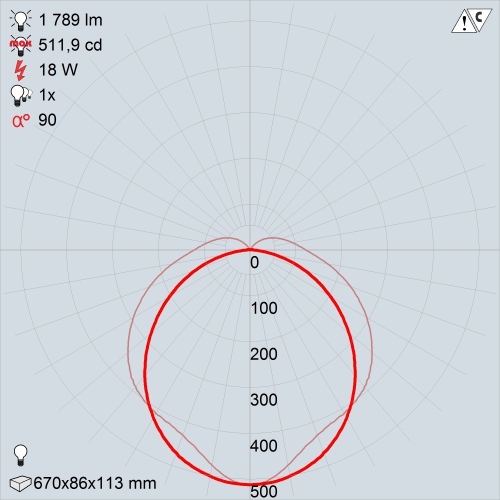

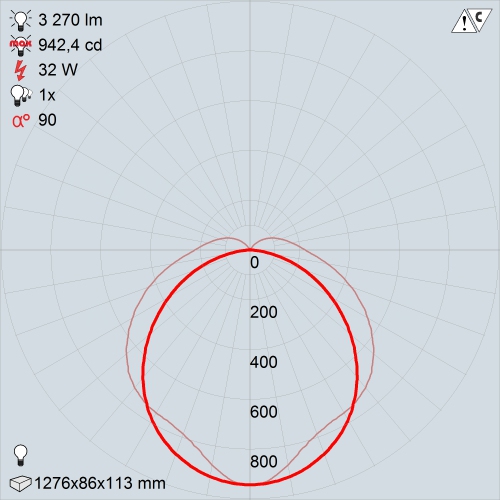

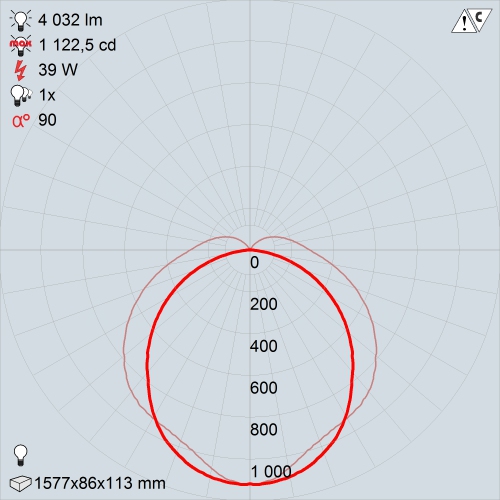

КСС
ARCTIC.OPL ECO LED 600 TH | ARCTIC.OPL ECO LED 1200 TH | ARCTIC.OPL ECO LED 1500 TH |

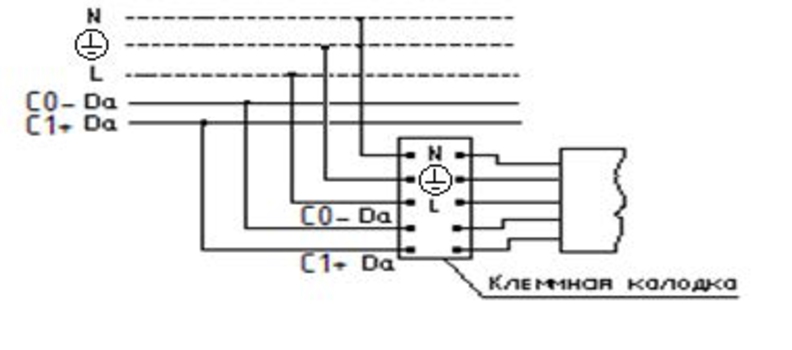

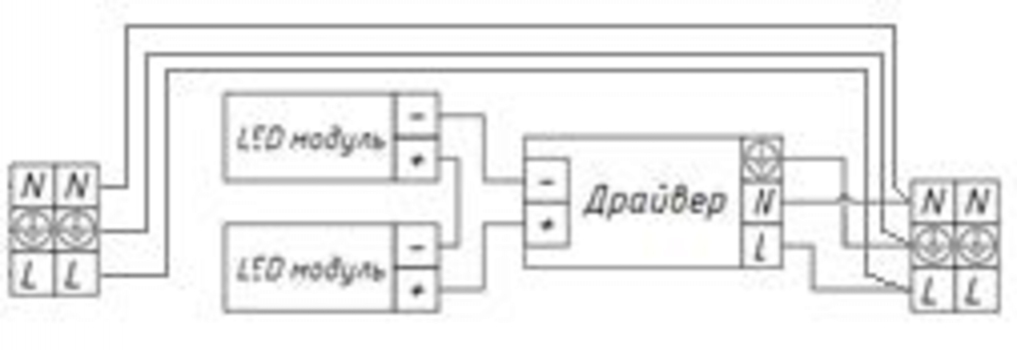

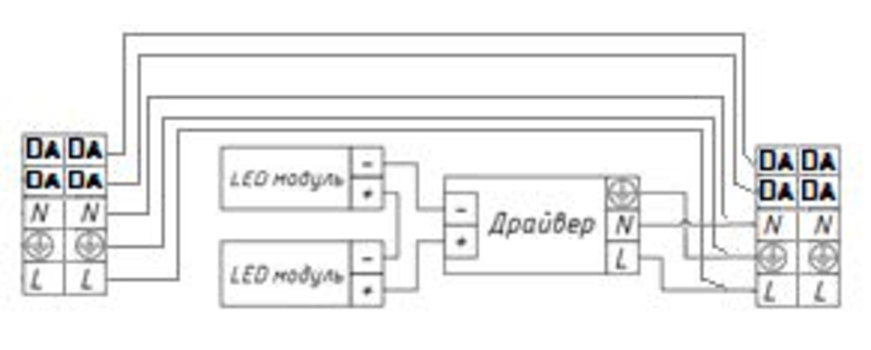

Схема подключения светильника с диммируемым драйвером
Клеммная колодка | Драйвер | LED модуль |

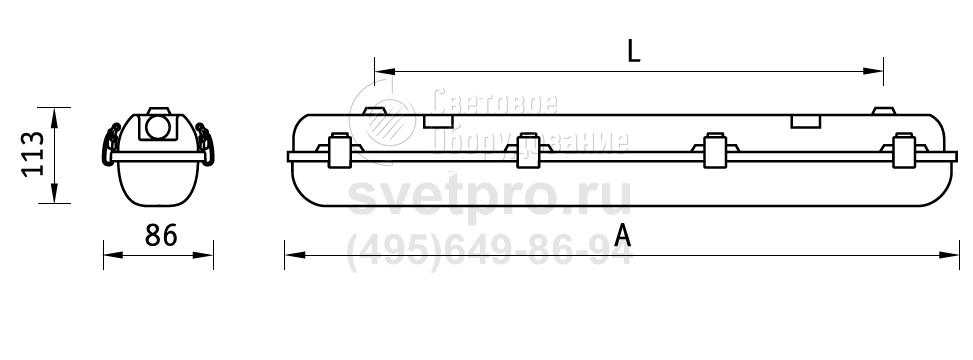

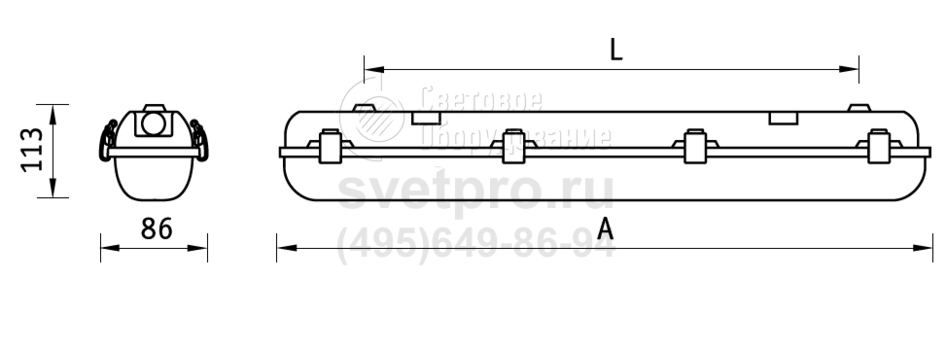

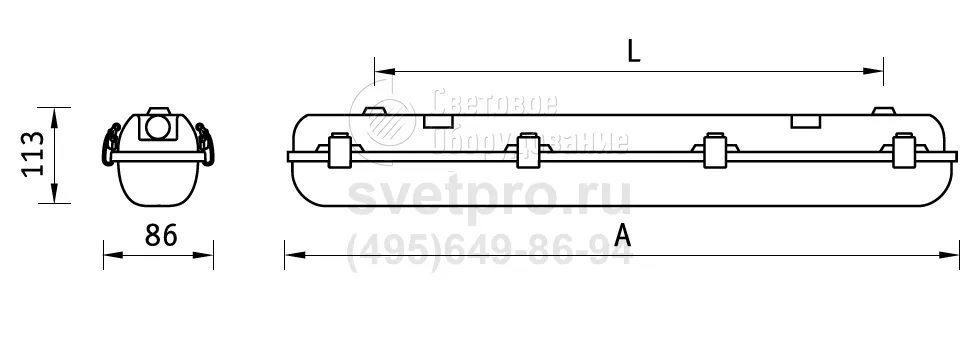

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
ARCTIC.OPL ECO LED 600 TH 5000K | 1800 лм | 18 Вт | 100 | 671 мм | 100 мм | 1,500 кг | 1088000030 |
ARCTIC.OPL ECO LED 1200 TH 5000K | 3300 лм | 33 Вт | 100 | 1280 мм | 100 мм | 3,600 кг | 1088000010 |
ARCTIC.OPL ECO LED 1500 TH 5000K | 4000 лм | 39 Вт | 103 | 1582 мм | 96 мм | 3,200 кг | 1088000020 |
