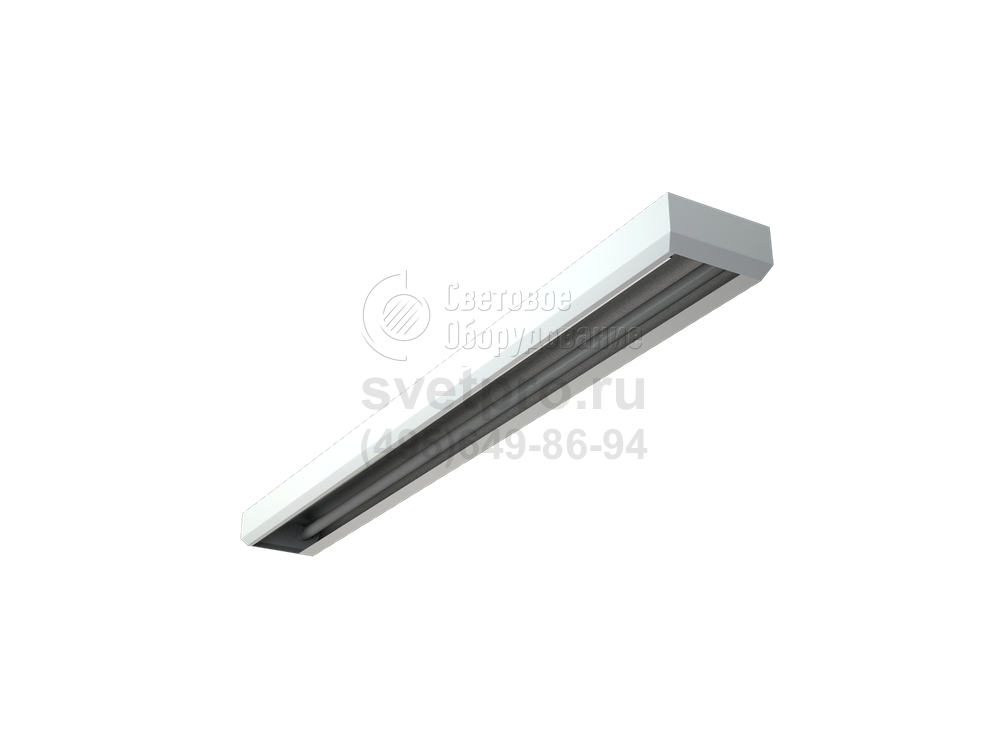

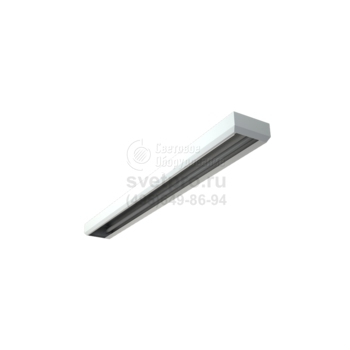

ASM/S Накладной светильник с асимметричным отражателем
Область применения: |
|
Назначение: |
|
Мощность: | 36-58 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ASM/S |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ASM/S применяют в учебных классах и методических кабинетах, выставочных галереях, торговых залах, столовых.
Модель устанавливается на поверхность потолка непосредственно или с использованием кронштейнов (аксессуар).
Модификации светильника ориентированы на использование люминесцентных ламп Т8. Полноту использования потенциала и длительность эффективного эксплуатационного периода обеспечивает ЭПРА. Изделия, мощностью 36 и 58 Вт, излучают световой поток: 3096 или 5200 лм. Тип светораспределения задает отражатель, который в изделии представлен асимметричным типом. Активное потребление электроэнергии характеризует коэффициент – cosϕ>0,96. Важным достоинством является равномерность светового потока, пульсации не превышают 5%.
Размер лампы сопоставим с размером светильника ASM/S. Габаритный формат: 1240х180х80 мм – для лампы 36 Вт, 1545х180х80 – для Т8 58 Вт. Прямоугольный корпус – сварной стальной. Поверхность окрашена в белый цвет. Отражатель – анодированный алюминиевый. Надежность работы соблюдается в теплой воздушной среде, не содержащей пыли и водных проявлений. Степень конструктивной защиты – IP20.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Коэффициент мощности – не менее 0,96.
Комплект поставки
Светильник (без ламп), шт. - 1
Опора пластиковая (для AOT, LTX, OPL(PRS)/S, комплект - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка или на кронштейны (2 шт. на светильник). Кронштейны заказываются отдельно.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Асимметричный зеркальный отражатель из анодированного алюминия.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A |
Блок аварийного питания | - |

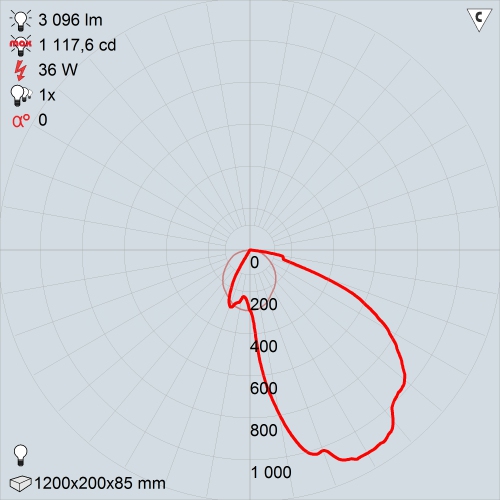

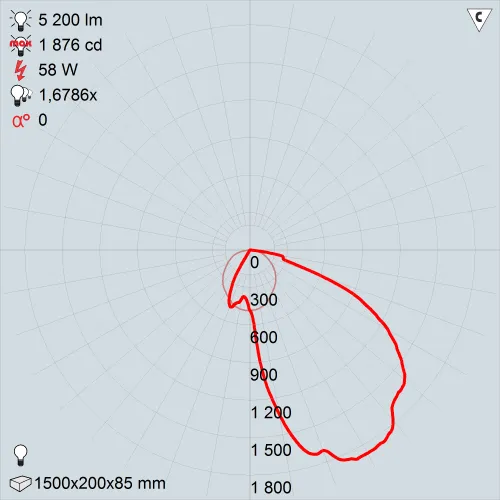

КСС
ASM/S 136 HF | ASM/S 158 HF |

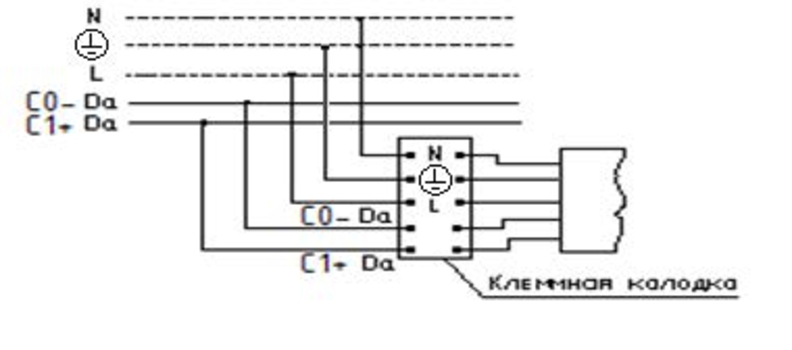

Схема подключения к питающей сети с регулируемым ЭПРА
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления Х3 | 1 | 2995000030 | 0.006 |
Комплект крепления Х4 | 1 | 2995000040 | 0.013 |
Кронштейн BAT/ASM | 2 | 8101000080 | 0.61 |

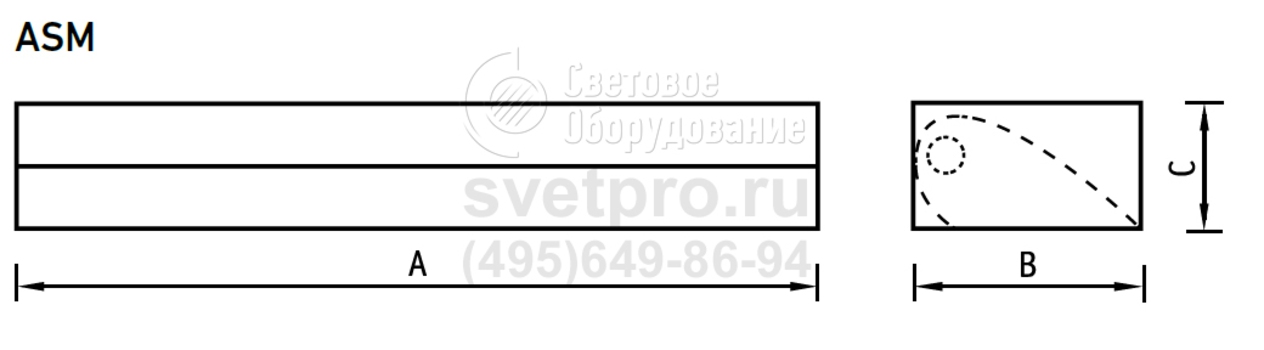

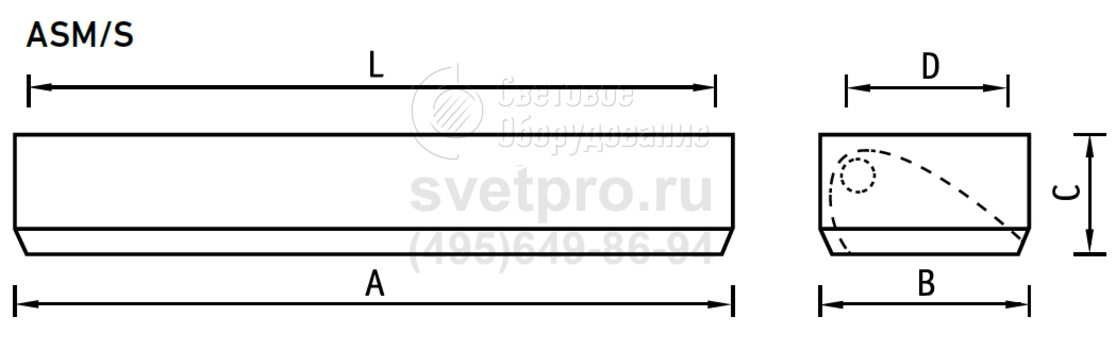

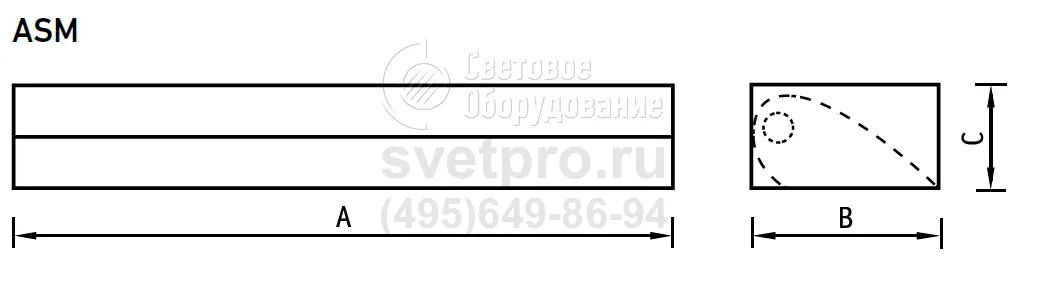

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
ASM/S 136 HF | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1240 мм | 180 мм | 1285000070 |
ASM/S 158 HF | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 1545 мм | 180 мм | 1285000130 |
