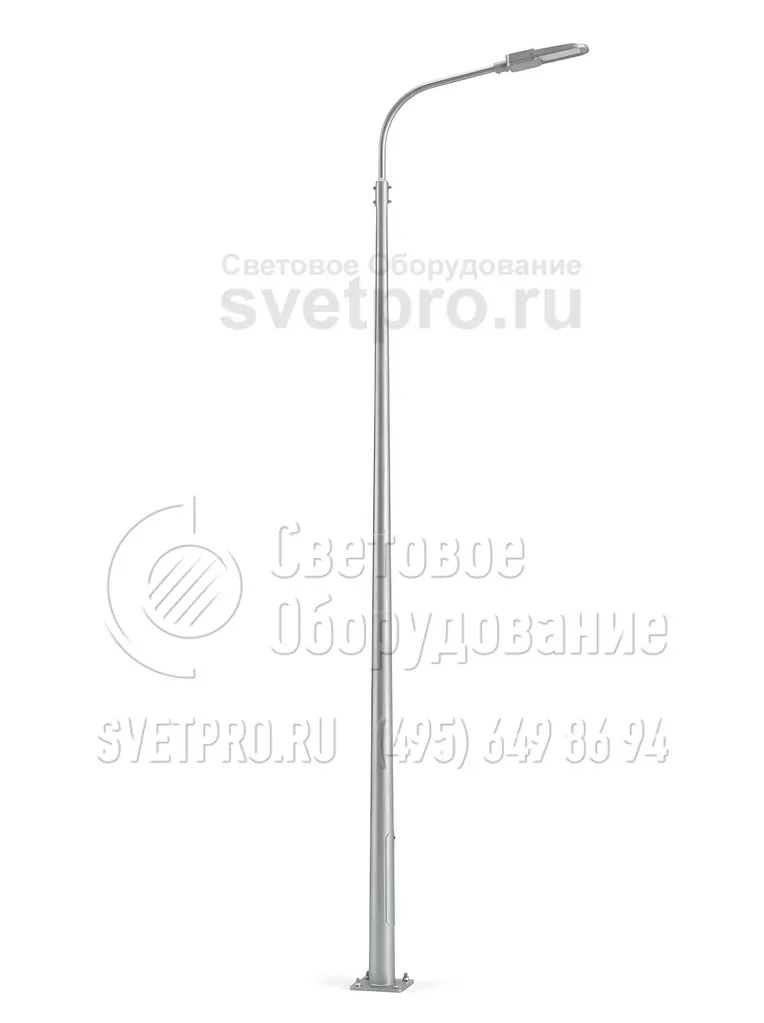

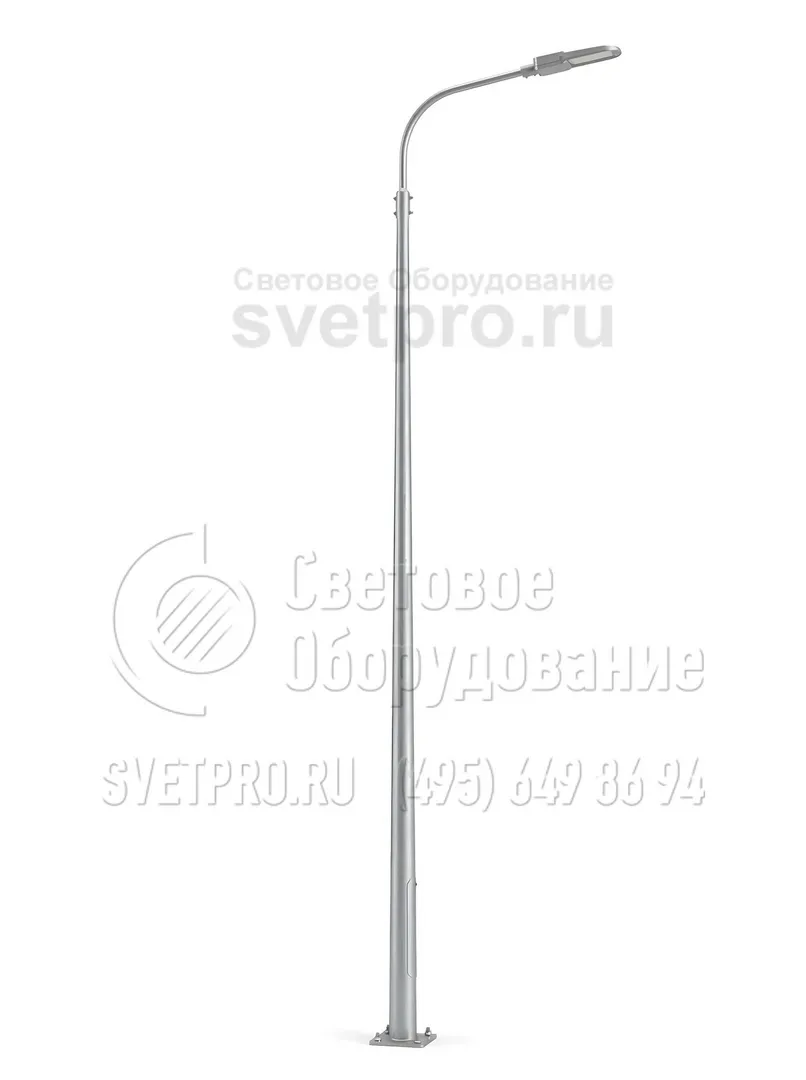

НФК-11,5 Опора несиловая фланцевая круглоконическая высота 11,5 метров
Цена*:
53 241
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НФК-11,5 – фланцевая опора несилового типа, обладающая широкими функциональными возможностями по организации наружной подсветки. Высота 11,5 м по свойствам приближает конструкцию к осветительным мачтам, что позволяет устанавливать изделие на больших открытых территориях: складских комплексах, авто- и ж/д развязках, строительных площадках, территориях перед общественными зданиями.
Круглоконическая форма конструкции получается путем сгибания стальных листов специальным прессом. Для защиты от ржавчины и исключения негативного воздействия внешних факторов поверхность металла подвергается горячему цинкованию. При необходимости возможна дополнительная покраска декоративными порошковыми красителям в любой оттенок по каталогу RAL. Конструкция опоры внутри полая, что позволяет выполнить внутреннюю прокладку питающего провода к светотехнике.
НФК-11,5 монтируется на бетонное основание с заранее установленным закладным элементом. Опора соединяется с закладной деталью при помощи фланца.

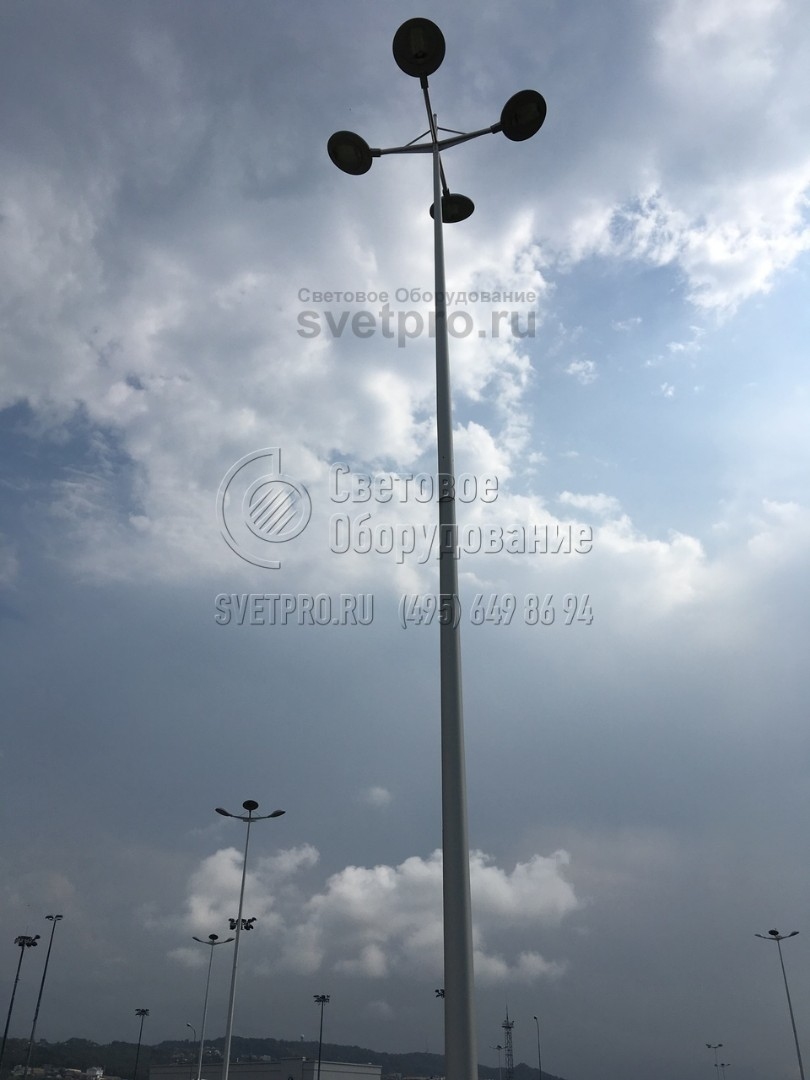

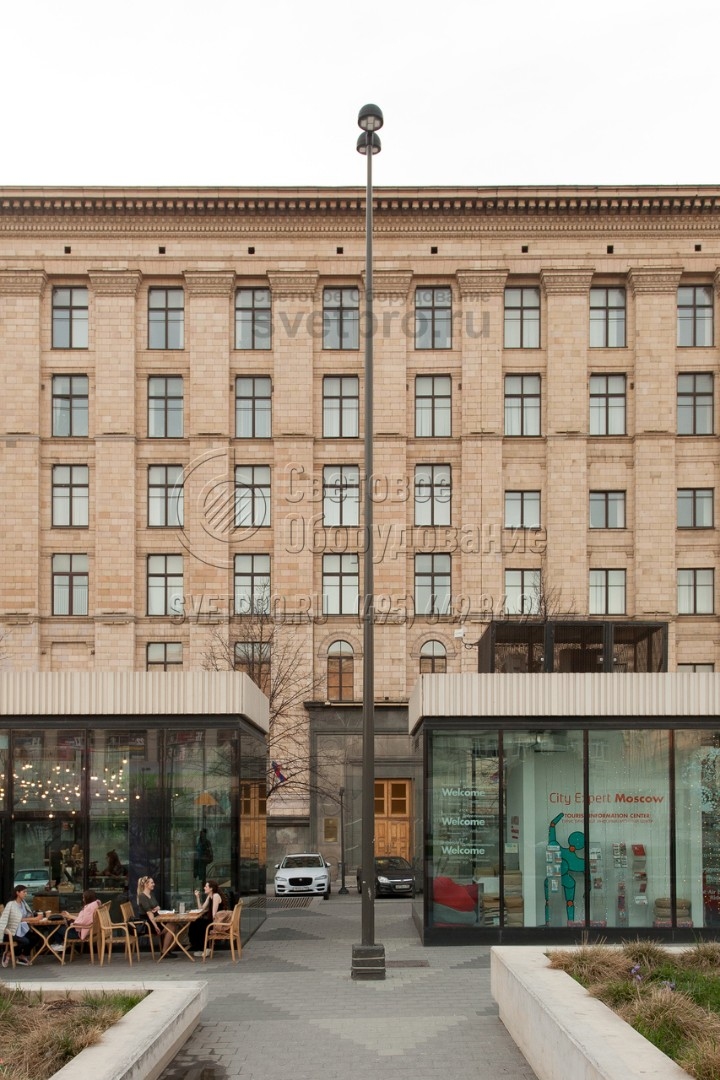

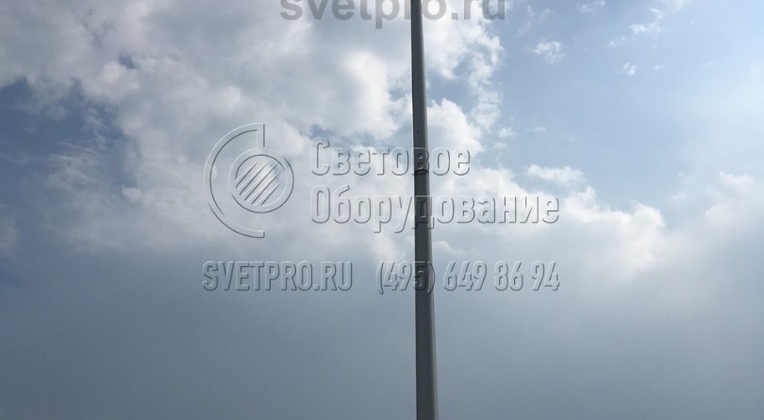

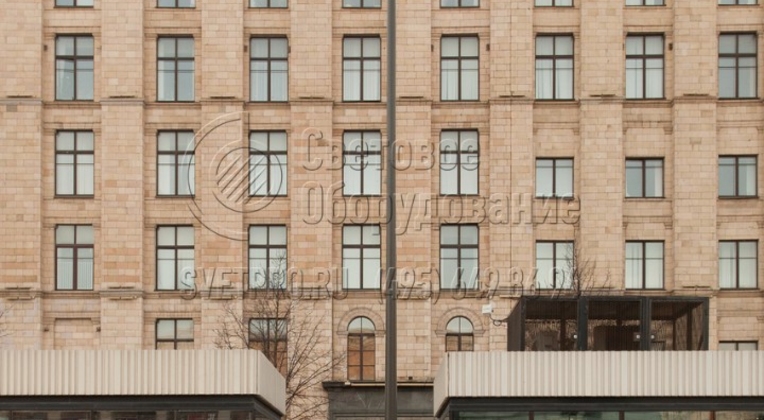

Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФК-11,5 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 300 мм |
| Нижний диаметр: | 204 мм |
| Верхний диаметр: | 66 мм |
| Вес: | 181,0 кг |
| Высота: | 11,5 м |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| НФК-11,5-02-ц | 53 241 ₽ | ЗФ-30/4/К300-2,0-б | 181,0 | Ф2 | 11500 | 2000 | 204 | 66 | М30 | 300 | 400 |
как выбрать опору?

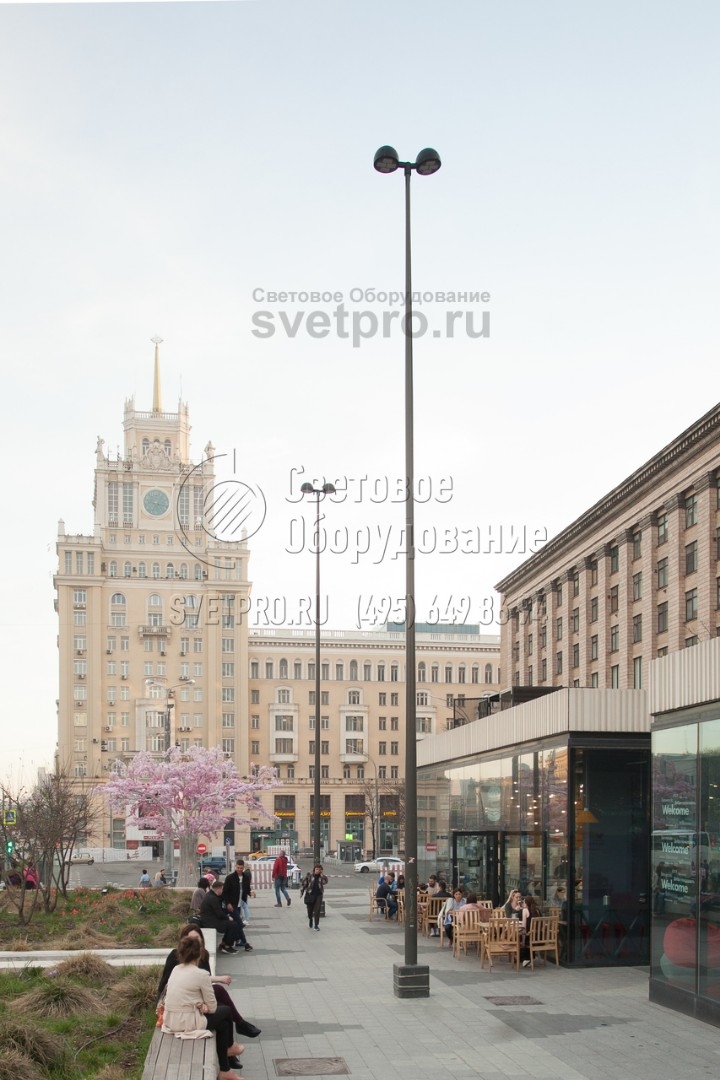

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ

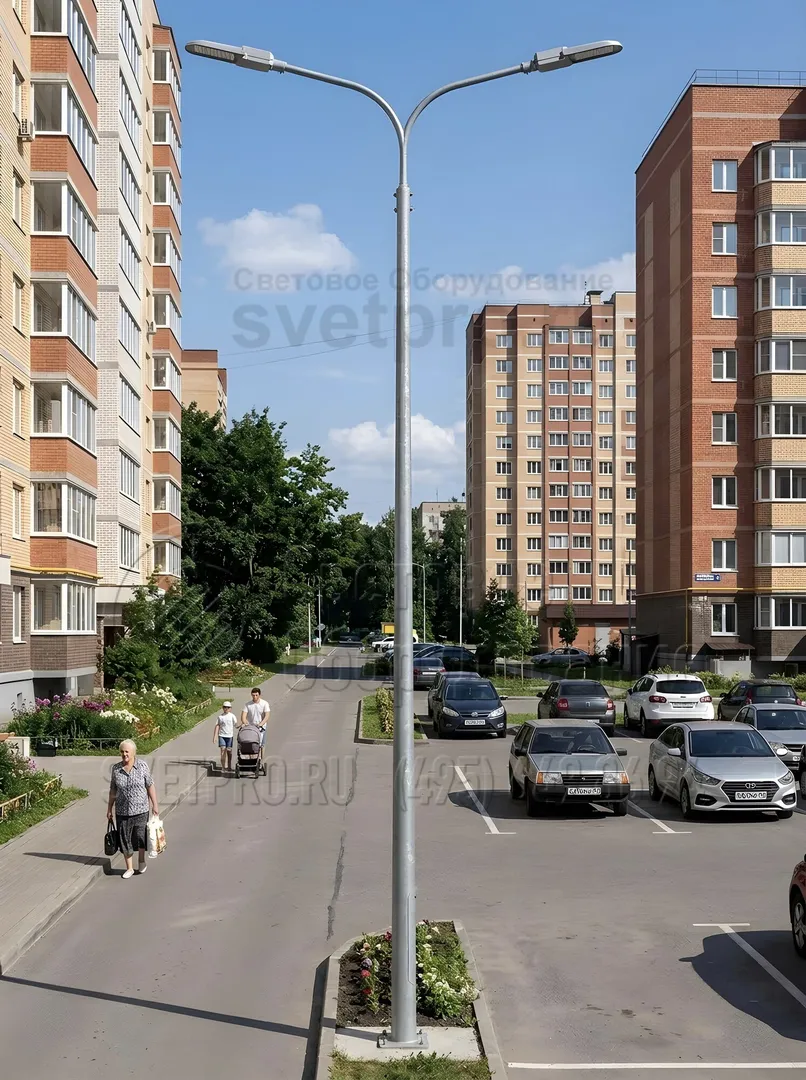

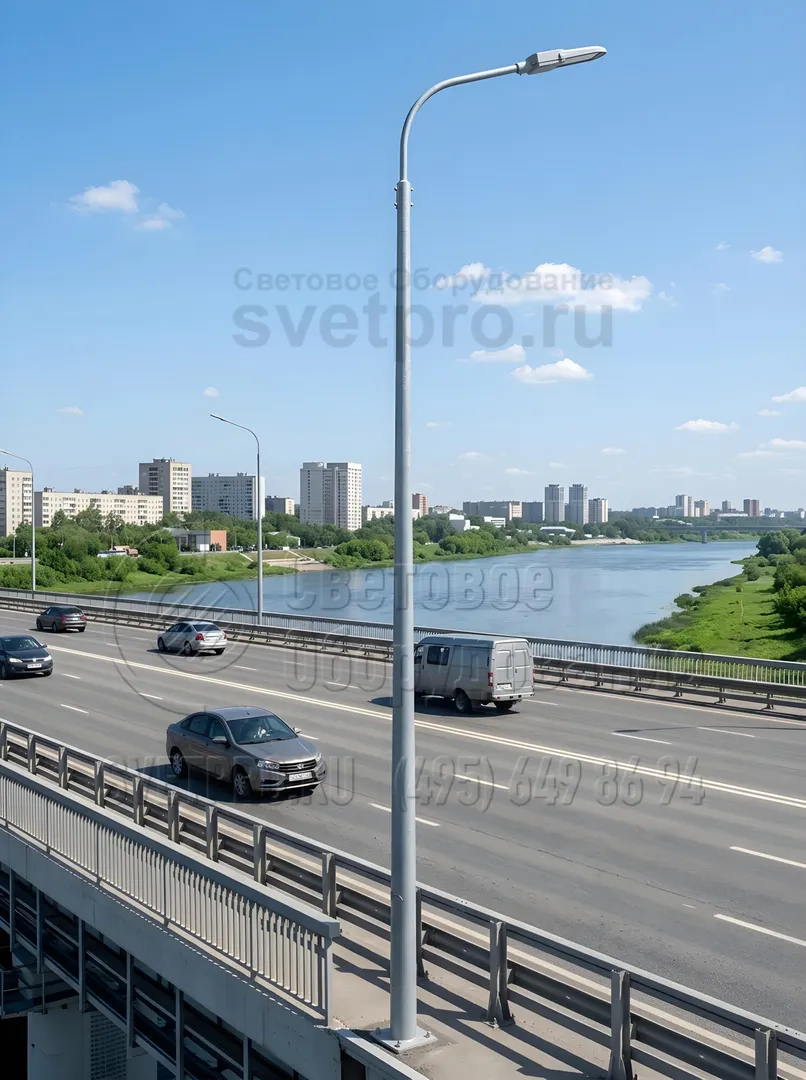

Фотогалерея
-
1. Для установки на опору НФК-11,5-02-ц осветительных приборов необходимо просчитать парусность оборудования для нужного нам ветрового района.
-
2. Опора НФК-11,5-02-ц может получить более эстетический внешний вид, если мы нанесём на неё дополнительное лакокрасочное покрытие. -
3. Для установки четырёх осветительных приборов на опору НФК-11,5-02-ц нужно понимать нагрузки, которые выдерживает опора для нужного вам ветрового района.
