Классификация и обозначение металлогалогенных ламп

Главная > Учебник светотехники > Лампы, источники света > Классификация и обозначение металлогалогенных ламп

Наличие штырькового цоколя является свидетельством того, что мощность лампы составляет менее 250 Вт.

Металлогалогенные лампы классифицируются:

  • по мощности,
  • цветности светового потока,
  • индексу цветопередачи,
  • типу цоколя,
  • типу конструкции.

Мощность металлогалогенных ламп может составлять 20, 35, 50, 70, 150, 250, 400, 700, 1000, 2000 и 3500 ватт. Лампы мощностью 2 000 и 3 500 Вт подключаются к электросети с напряжением 380 вольт, другие — 220 вольт. Лампы производятся с различной цветностью излучения — от тепло-белого до дневного. Некоторые фирмы выпускают цветные металлогалогенные лампы (синие, зеленые, оранжевые и пурпурные). Мощность таких ламп может составлять от 150 до 1000 Вт; лампы производятся с одним цоколем Е40 или в двухцокольном исполнении с цоколями RX7s. По информации многих зарубежных производителей, главным потребителем цветных металлогалогенных ламп является Россия, где такие лампы пользуются популярностью при создании архитектурно-художественных систем освещения зданий. По своей конструкции металлогалогенные лампы можно поделить на двухцокольные (софитные), одноцокольные и бесцокольные. Двухцокольные лампы часто изготавливаются с внешней колбой небольшого диаметра не из стекла, а из кварца.

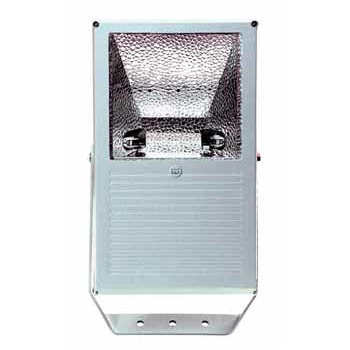

Эти лампы оснащены торцевыми цоколями RX7s и могут нормально функционировать в горизонтальном положении с максимально возможным отклонением от горизонтали ±45°. Такие металлогалогенные лампы чаще всего устанавливаются в прожекторы заливающего света, применяемые в архитектурном освещении.

Особенности включения ламп

Одноцокольные металлогалогенные лампы мощностью 250–2000 Вт оборудованы стандартным цоколем с резьбой Е40. Некоторые лампы с этим цоколем могут работать в любом положении в пространстве, однако большинство ламп работают лишь в вертикальном или горизонтальном положении с конкретным, максимально возможным углом отклонения. Положение в пространстве для каждого типа ламп указано в сопроводительной и технической документации.

  • Лампы низкой мощности оснащены особыми цоколями (например, G8,5, G12).
  • Лампы с керамогорелками, используемые при замене натриевых ламп в уличных светильниках, изготавливаются с цоколями Е27 и Е40.

Форма наружной колбы у одноцокольных ламп может быть эллипсовидной или цилиндрической. Эллипсовидные наружные колбы могут также делаться из матового стекла для уменьшения слепящего воздействия ламп.

Освещение магазинов на объектах

Перейти в галерею

Мы поможем подобрать светильники на ваш объект

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Евгений Чилимов +7(495)649-86-94 доб.106 ce@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Евгений Чилимов +7(495)649-86-94 доб.106 ce@svetpro.ru
м 2
м
Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.106
ce@svetpro.ru

Маркировка металлогалогенных ламп

  • Металлогалогенные лампы без цоколей имеют очень высокую мощность (2000 и 3500 Вт). Для включения этих ламп в электросеть необходимы пластичные токовые вводы с крючковыми наконечниками.
  • Все металлогалогенные лампы как российского, так и зарубежного производства работают вместе со специальными зажигающими аппаратами, которые подают на лампы импульсы высокой частоты с напряжением 3–5 кВ. После запуска лампы такой зажигающий аппарат выключается автоматически и в дальнейшей работе лампы не участвует.

В маркировке отечественных металлогалогенных ламп присутствуют буквы ДРИ или ДРИШ (дуговая ртутная с применением йодидов, Ш — шарообразная форма горелки), после которых указывается мощность лампы, и через дефис – модификация или вариант конструктивного исполнения (1 — лампы для киносъемок, без наружной колбы; 5 — лампы, наполненные натрием и скандием с эллипсоидной наружной колбой; 6 — с тем же наполнением и с цилиндрической наружной колбой).

В маркировке металлогалогенных ламп зарубежных производителей, как и в маркировке других типов ламп, нет единства: Philips обозначает такие лампы буквами HPI (одноцокольные) и MHW-TD (двухцокольные); Osram — HQI и HQI-TS; General Electric — ARC, ARC-D; Sylvania — M, HIS. После обозначения типа лампы в маркировке указывается ее мощность.

Лампы с керамогорелками маркируются буквами CDM и цифрами, отражающими мощность ламп. В России металлогалогенные лампы с керамическими горелками не выпускаются.

По международной системе маркировок ILCOS металлогалогенные лампы с одним цоколем с наружной эллипсовидной колбой обозначаются буквами ME, а с наружной цилиндрической колбой — буквами МТ. Двухцокольные (софитные) металлогалогенные лампы маркируются буквами МО.

Металлогалогенные лампы востребованы в различных отраслях хозяйствования. Знание о том, какими разновидностями они представлены, позволяет сделать заключение о возможности и целесообразности их использования в конкретной ситуации.
