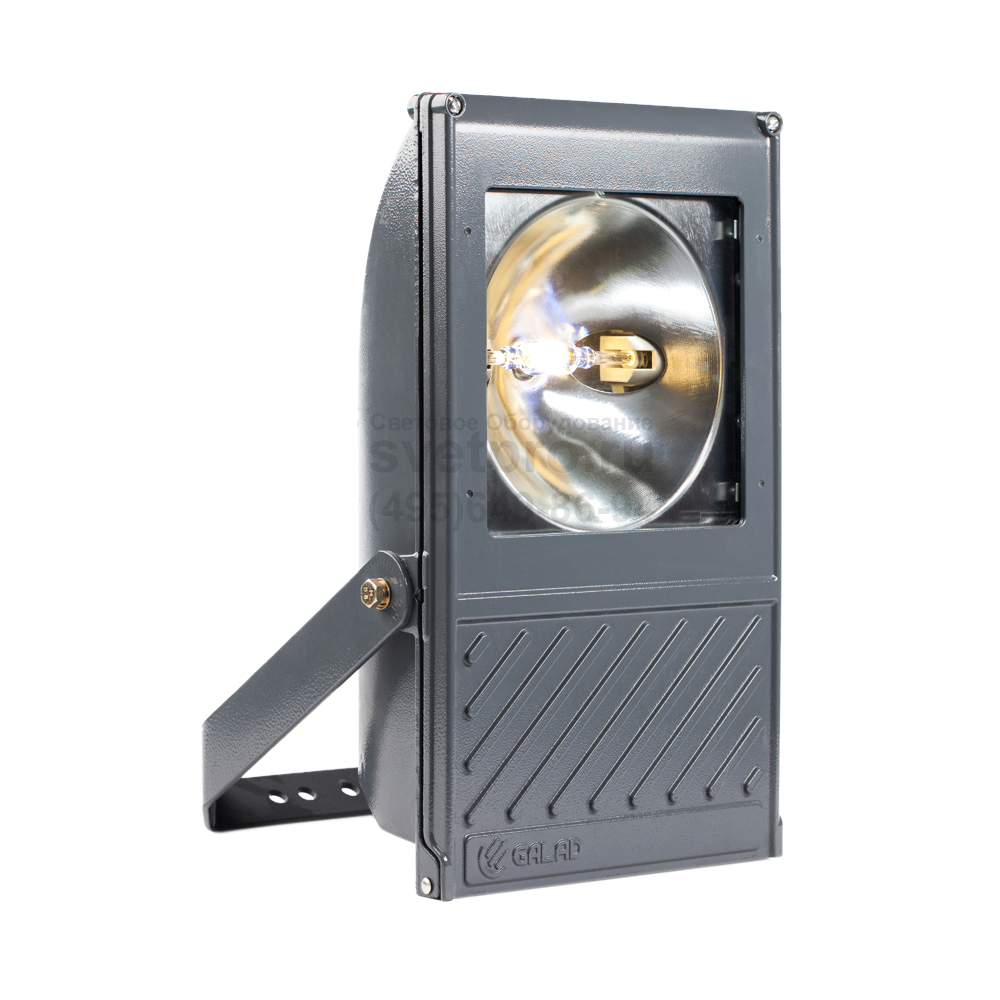

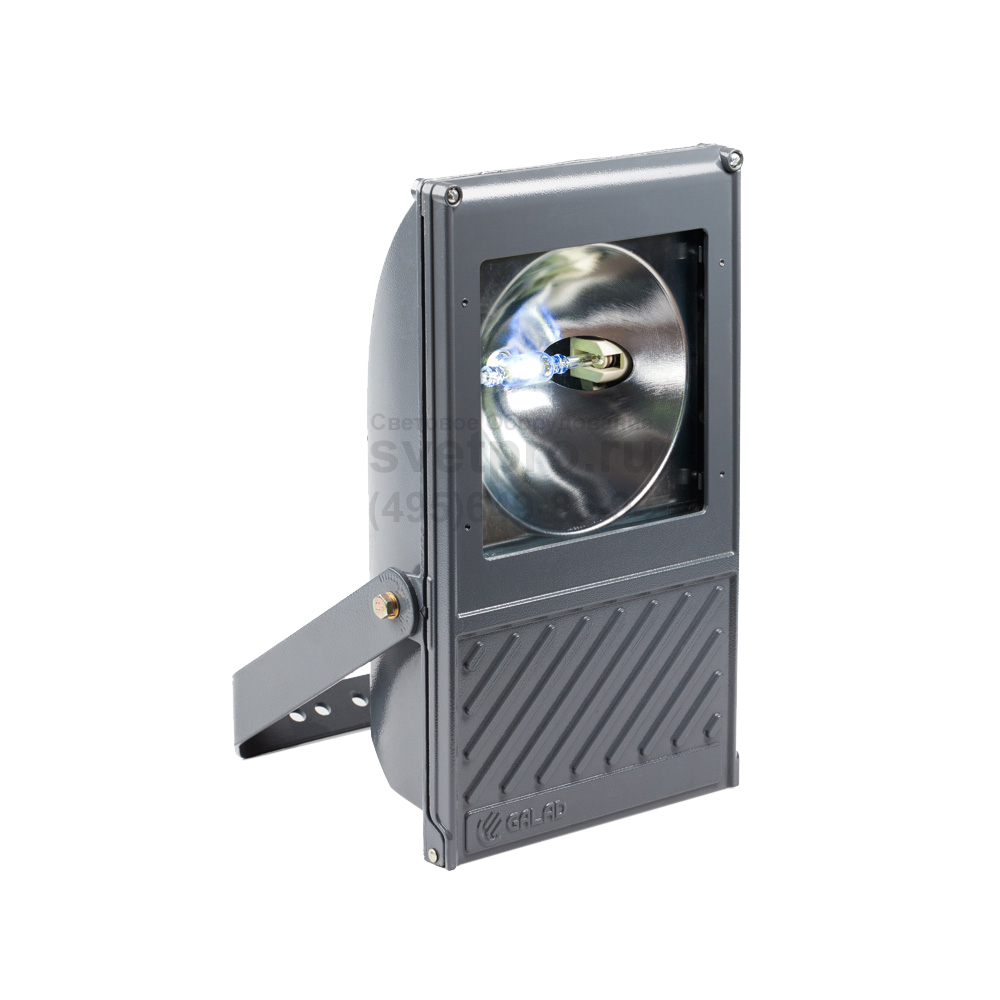

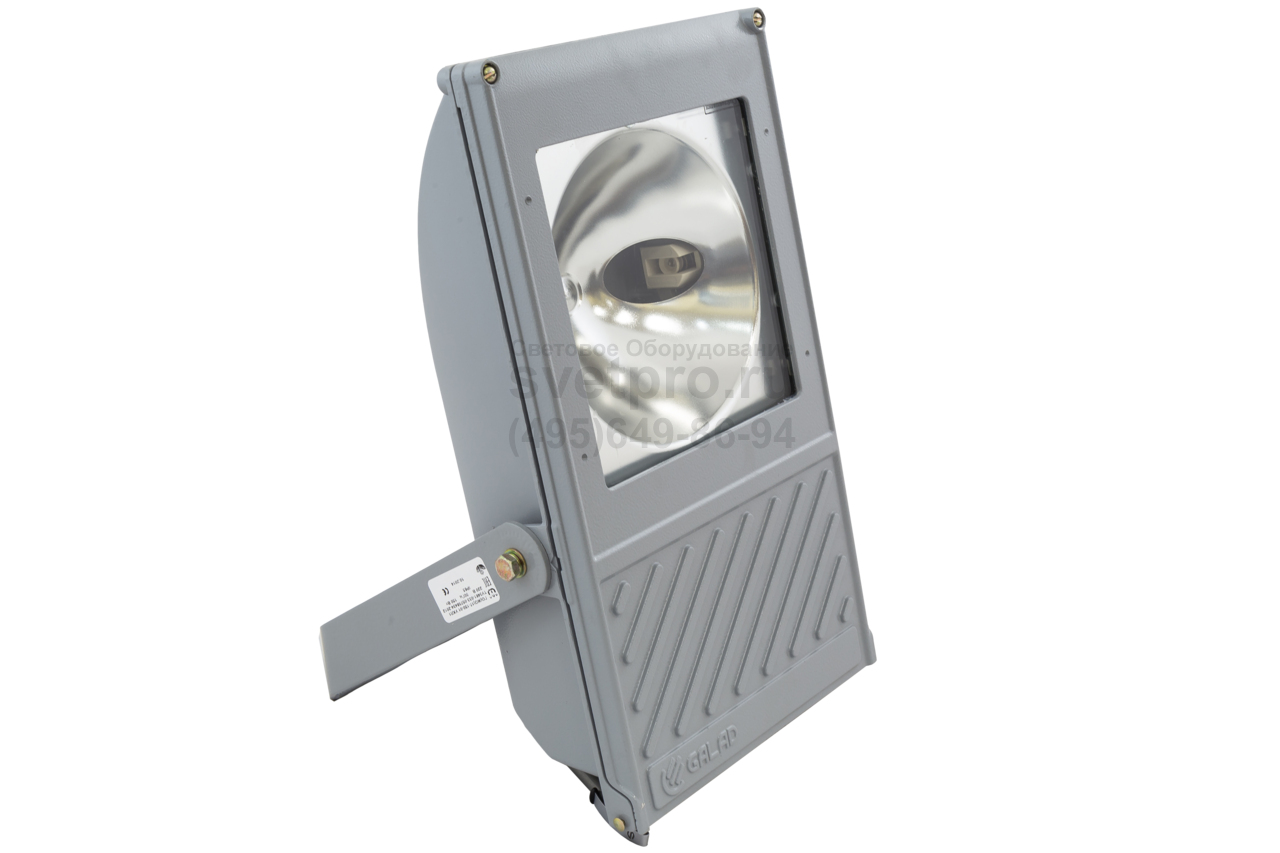

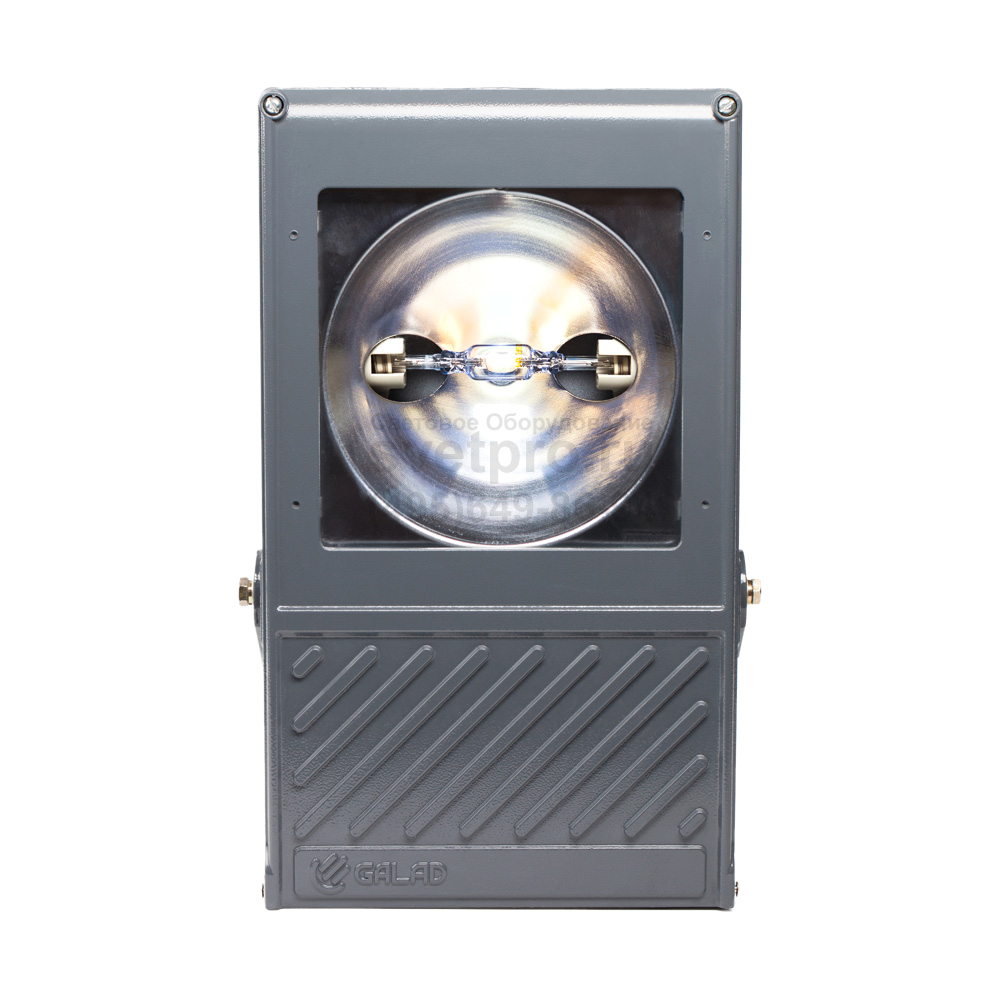

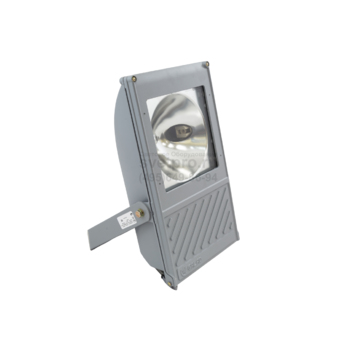

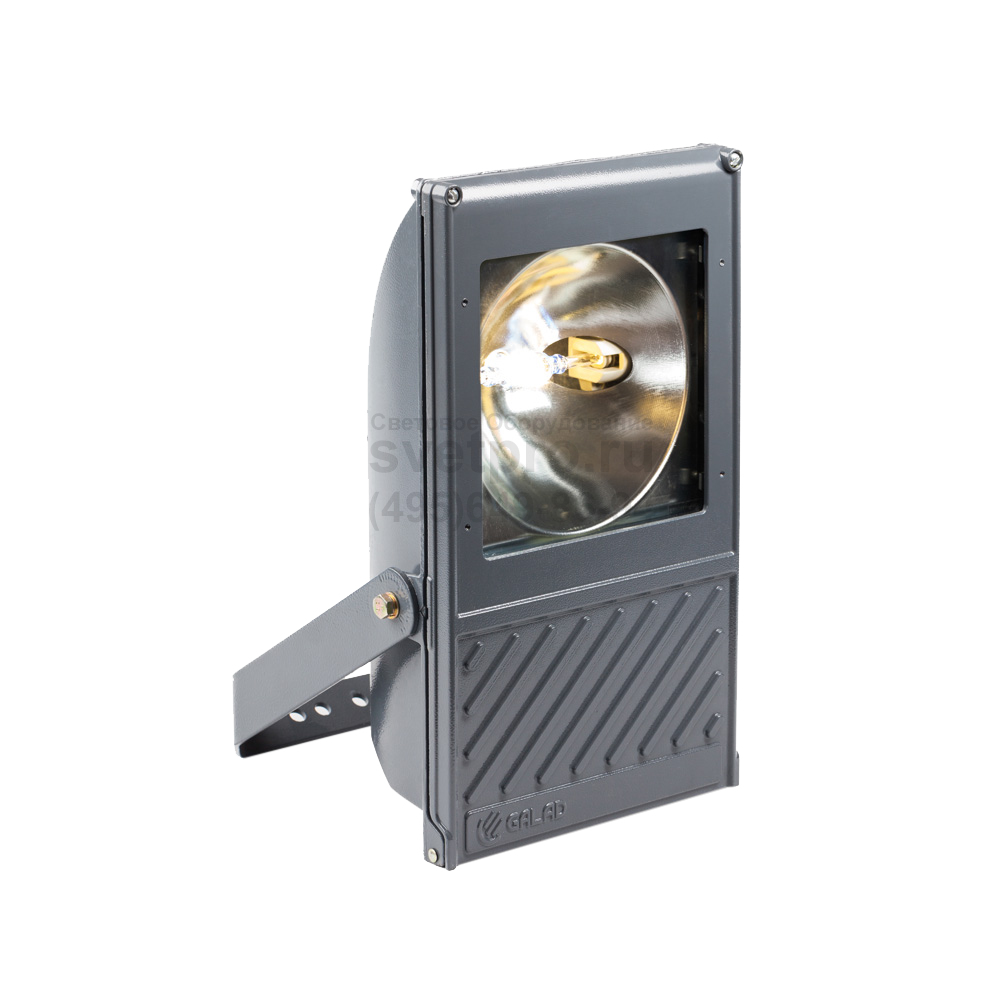

Прожектор ГО(ЖО)17 Пролайт
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | RX7s |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГО(ЖО)17 |
Мощность: | 70-150 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. чертёж |
Индекс цветопередачи: | 25-95 Ra |
Цветовая температура: | 2800-6500 К |
Световой поток: | 5500 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Прожектор Пролайт с присвоенным ему артикулом производителя ГО (ЖО)17 обеспечит освещение наружных объектов: монументов, памятников, рекламных щитов, фасадов. Его применение целесообразно для освещения закрытых спортивных арен и площадок.

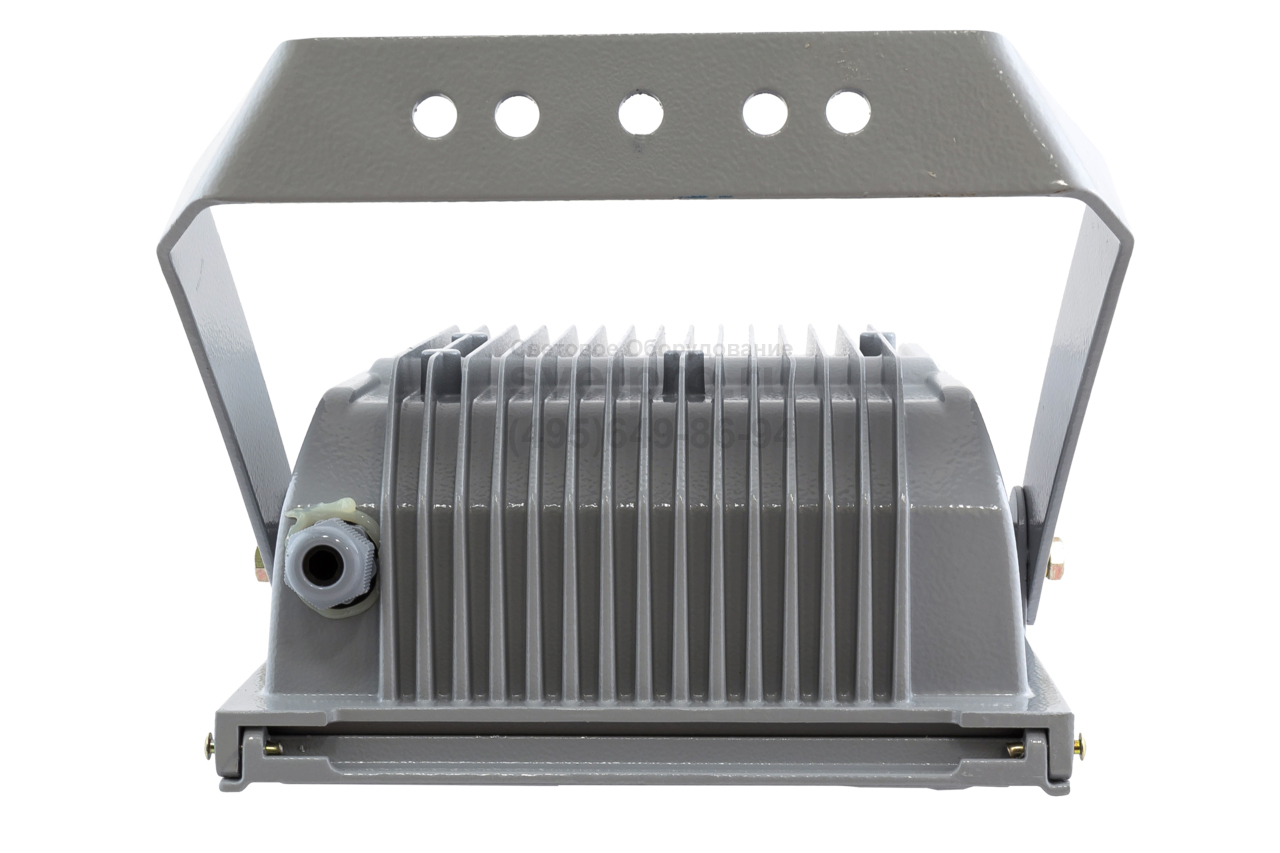

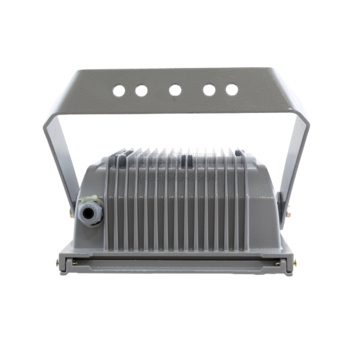

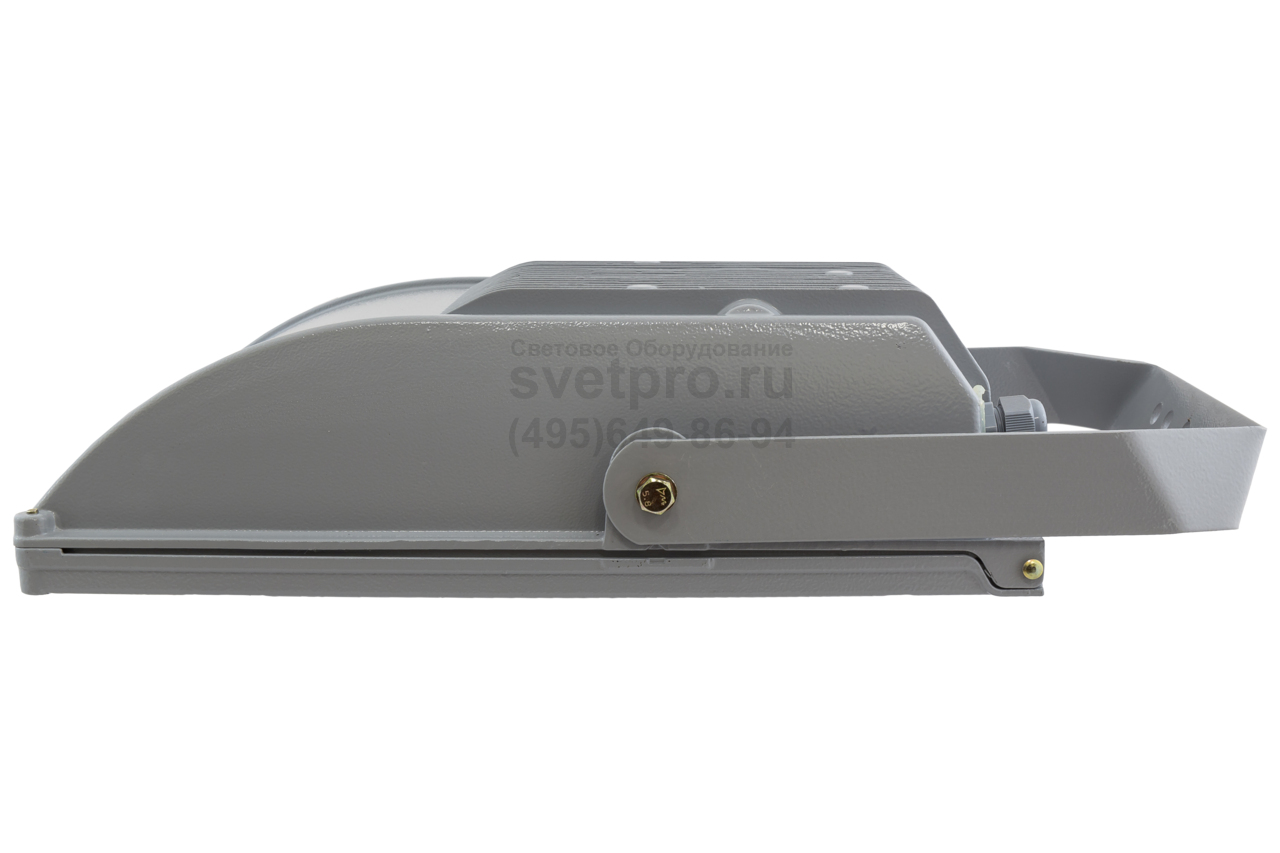

Элементом, которым прожектор крепится к опорной поверхности, является лира. Ее объединение с корпусом позволяет изменять наклон ОП относительно объекта освещения.
Работа осветительного прибора сопровождается наличием встроенного ПРА электромагнитного типа, обеспечивающего работоспособность применяемых источников света. Влияние на работу оптики и электрического блока посторонних компонентов, содержащихся в воздушной среде, исключено герметичностью корпуса (IP65). Выбор изделия осуществляется по мощности: 70 и 150 Вт, типу отражателя и источника света.

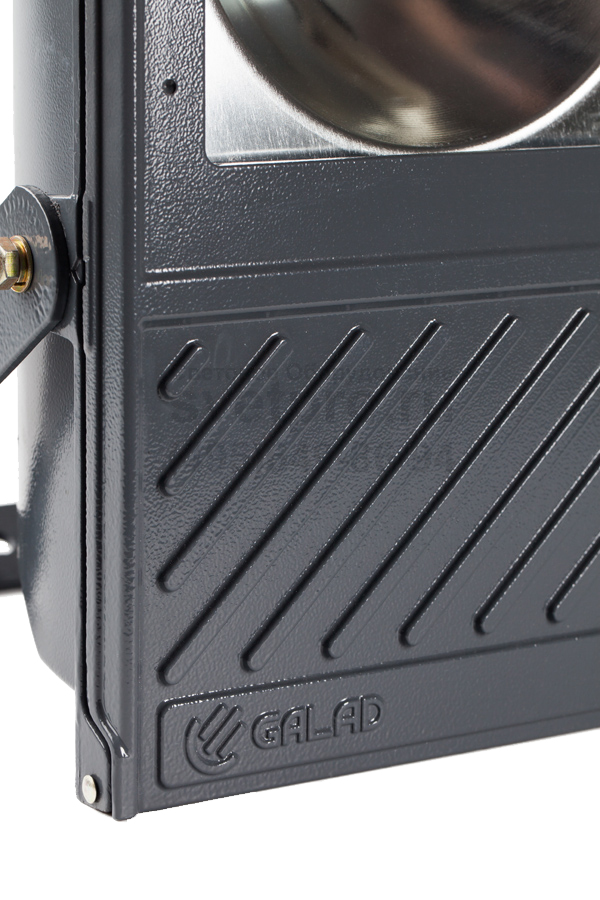

Корпус прожектора ГО (ЖО)17 Пролайт выполнен из алюминия и окрашен порошковым методом, повышающим антикоррозионную защиту. Отражатель представлен асимметричным, симметричным и круглосимметричным типом. Применяемые разновидности ламп: натриевые и металлогалогенные. Оптика защищена силикатным стеклом.
Архитектурное освещение фасадов зданий, сооружений, памятников. Освещение рекламных щитов, закрытых спортивных сооружений, а также территорий и объектов общего назначения
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- 01 – отражатель круглосимметричный
- 02 – отражатель симметричный
- 03 – отражатель асимметричный
- Комплектуется встроенным универсальным ЭМПРА, который может работать как с натриевыми, так и с металлогалогенными лампами
- Цвет прожектора по умолчанию: серый
КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность. Допускается установка на поверхность из сгораемого материала.
КОНСТРУКЦИЯ
Подключение и обслуживание – вывернуть два винта, соединяющие корпус и рамку со стеклом, повернуть рамку на 90°. Это обеспечит доступ к лампе с патроном и отсеку ПРА и клеммной колодке.
ОПТИЧЕСКАЯ ЧАСТЬ

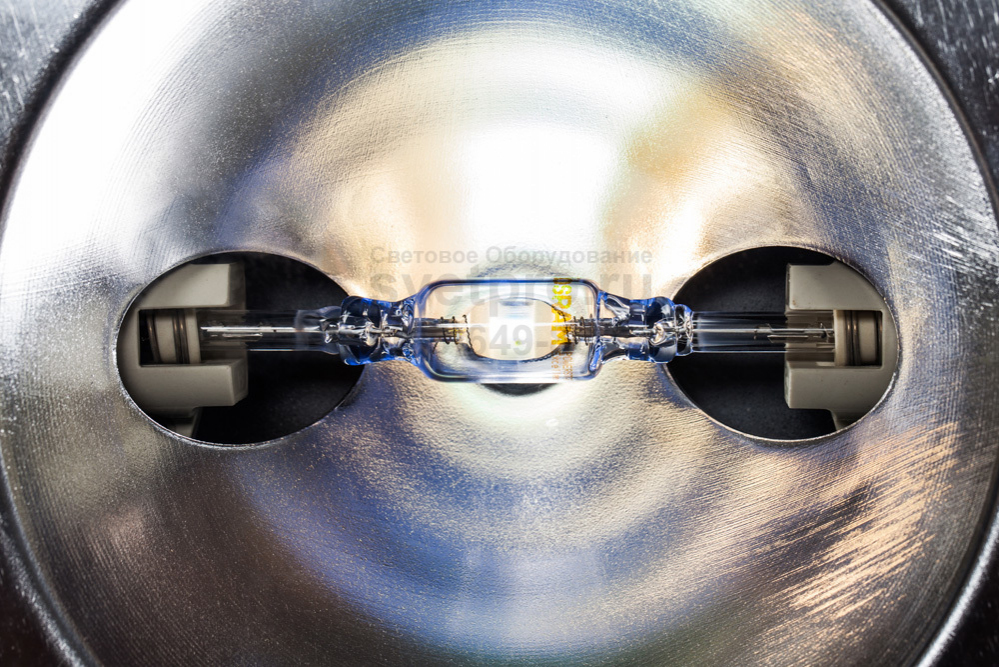

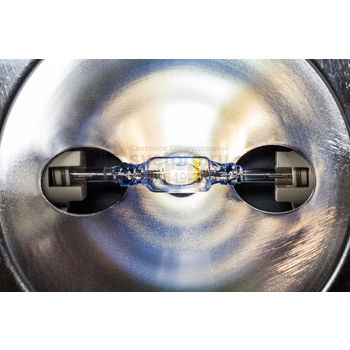

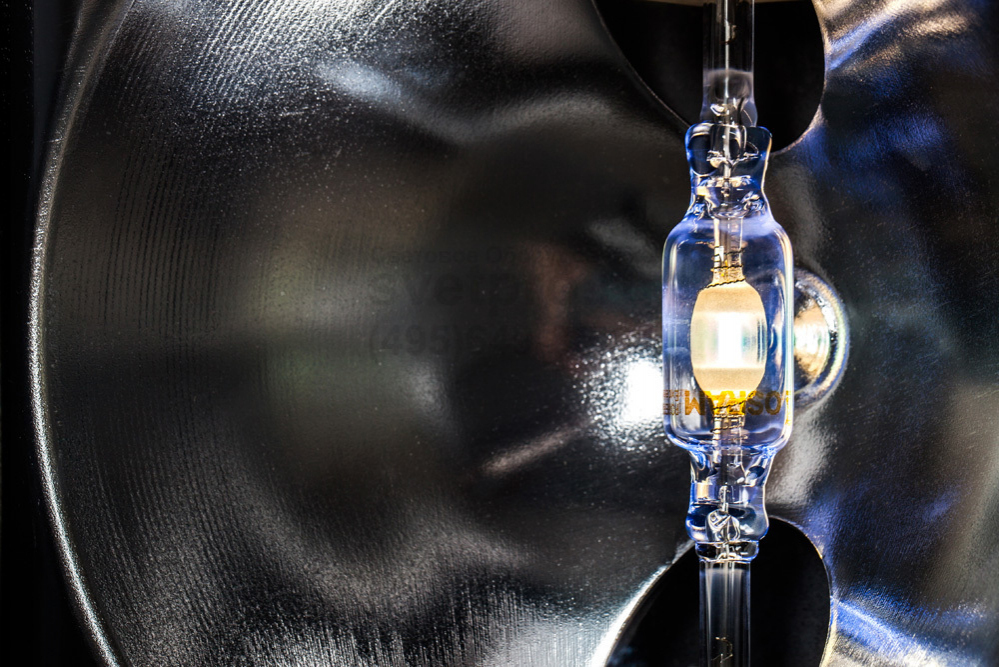

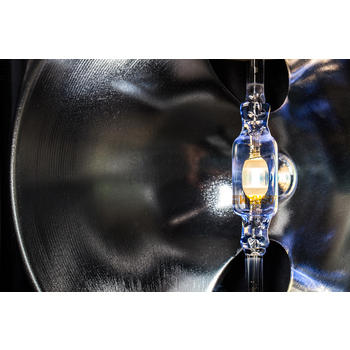

Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

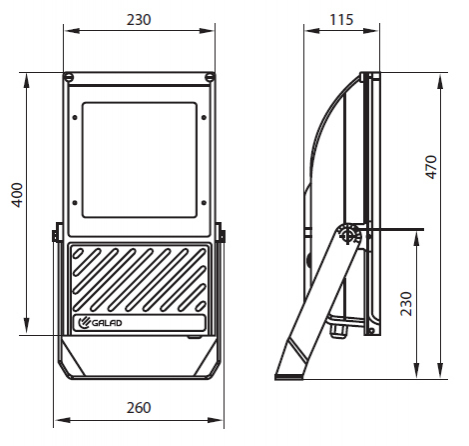

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Степень защиты светильника |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|
ГО(ЖО)17-70-01 Пролайт |
1000961 |
ДРИ/ДНаТ |
70 |
RX7s |
75 |
IP65 |
6,3 |
ГО(ЖО)17-70-02 Пролайт |
1000962 |
ДРИ/ДНаТ |
70 |
RX7s |
71 |
IP65 |
6,3 |
ГО(ЖО)17-70-03 Пролайт |
1000963 |
ДРИ/ДНаТ |
70 |
RX7s |
64 |
IP65 |
6,3 |
ГО(ЖО)17-150-01 Пролайт |
1000964 |
ДРИ/ДНаТ |
150 |
RX7s |
75 |
IP65 |
7,2 |
ГО(ЖО)17-150-02 Пролайт |
1000965 |
ДРИ/ДНаТ |
150 |
RX7s |
71 |
IP65 |
7,2 |
ГО(ЖО)17-150-03 Пролайт |
1000966 |
ДРИ/ДНаТ |
150 |
RX7s |
64 |
IP65 |
7,2 |
