Порядок установки опор типа НФК на освещаемом объекте

Главная > Учебник светотехники > Опоры и мачты освещения (статьи) > Порядок установки опор типа НФК на освещаемом объекте

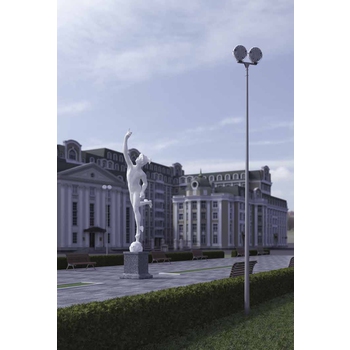

НФК представляет собой осветительную опору, которая используется для строительства красивых, эффективных и экономичных систем освещения на открытых объектах. Особенностью этой инженерной конструкции является ствол с круглым поперечным сечением, который имеет форму конуса. Диаметр вверху меньше диаметра основания для повышения стабильности конструкции при сильном ветре.

Основным отличием опоры НФК от конструкции типа НПК является способ установки. Для монтажа применяется фланцевая опорная площадка. Рассмотрим, каким образом производится установка этих опор на месте.

Если у вас есть вопросы, которые требуют немедленного решения,
позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

Конструкция монтажного узла

Нижняя часть корпуса осветительной опоры типа НФК имеет особую конструкцию с такими особенностями:

  • К нижнему срезу корпуса приварена опорная площадка. Она имеет квадратную форму и отверстия по углам. Их расположение и диаметр соответствуют ответным отверстиям на верхней детали закладного элемента.
  • Для крепления используются болты и гайки. Благодаря этому наземную часть конструкции всегда можно демонтировать и заменить на новую или использовать повторно. С помощью гаек и шайб нивелируются минимальные отклонения ствола от вертикальной оси.
  • Монтаж производится на отдельный закладной элемент. С опорами несилового типа используются трубчатые модели. У трубы закладного элемента есть технологический лючок, через который внутрь вводится подземный силовой кабель.
  • Размеры закладного элемента подбираются согласно таблицам в типовой проектной документации с учетом нагрузки на опору, высоты корпуса, характеристик грунта в месте эксплуатации.

Фланцевые опоры дороже прямостоечных, для их монтажа необходимо отдельно покупать закладные элементы. Но у управляющей компании остается возможность демонтировать опору при необходимости. Упрощается процесс выравнивания, так как для придания нужного положения стволу достаточно правильно расположить ЗДФ.

Порядок установки опоры

Технология монтажа опоры типа НФК включает в себя такие этапы:

  1. Земляные работы. Для размещения закладной детали бурится котлован в точке установки, между соседними котлованами прокапываются траншеи для размещения силового кабеля. Углубления под ЗДФ делаются с помощью ручного или механизированного бура, чтобы уменьшить трудоемкость и сократить затраты на строительство.
  2. Размещение деталей. В котлованах размещаются закладные элементы, а в траншеях — кабели, которые перед этим помещаются в защитные полиэтиленовые трубки.
  3. Бетонирование. Закладной элемент заливается бетоном нужной марки (она указана в проекте). Уровень заливки строительного раствора такой, что бетон полностью закрывает отверстие для ввода кабеля. После застывания бетонный монолит защищает закладной элемент от воды.
  4. Крепление наземной части. Монтаж корпуса производится после застывания бетона. Для крепления применяются высокопрочные болты и гайки. После этого подземный кабель подключается к проводке внутри ствола через вводный щиток. Он крепится внутри ревизионного отверстия.

Продажа опор и услуги по монтажу

Наша производственная компания специализируется на изготовлении различных видов осветительных опор, в том числе фланцевых конструкций со стволом с круглым поперечным сечением. Мы можем предоставить заказчику типовые модели, которые имеются на складе, или сделать опоры под конкретную нагрузку в районе эксплуатации.
Опытные строители нашего предприятия оказывают услуги по монтажу фланцевых осветительных опор на объекте. Работа проводится в строгом соответствии с действующим СП и СНиП в сфере освещения, ПУЭ и отраслевыми стандартами безопасности.
