НФК Опора несиловая фланцевая круглоконическая

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > НФК Опора несиловая фланцевая круглоконическая
Область применения:
  • Опоры данной серии предназначены для освещения любых объектов.
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: НФК
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Количество крепежный отверстий: 4
Материал: Листовой металлопрокат
Размер фланца: 180-300 мм
Нижний диаметр: 135-204 мм
Верхний диаметр: 66-75 мм
Вес: 60,0-181,0 кг
Высота: 5-11,5 м
Форма опоры: Граненая
Тип короны: Мобильная
Подвод кабеля: Верх
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

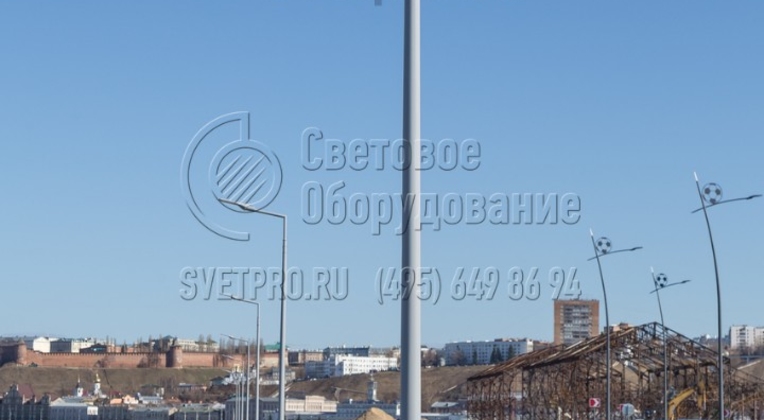

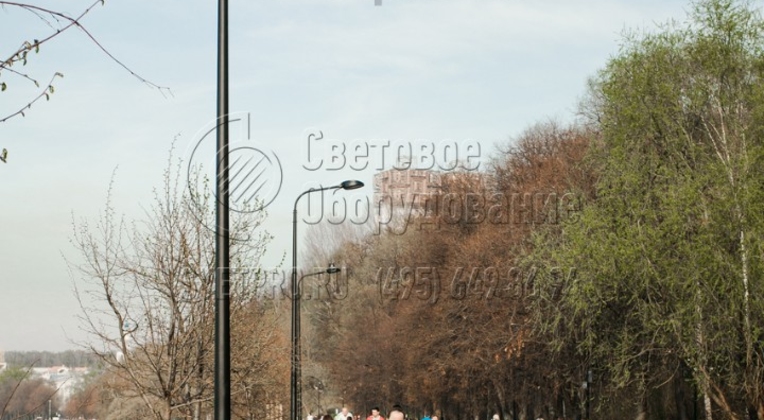

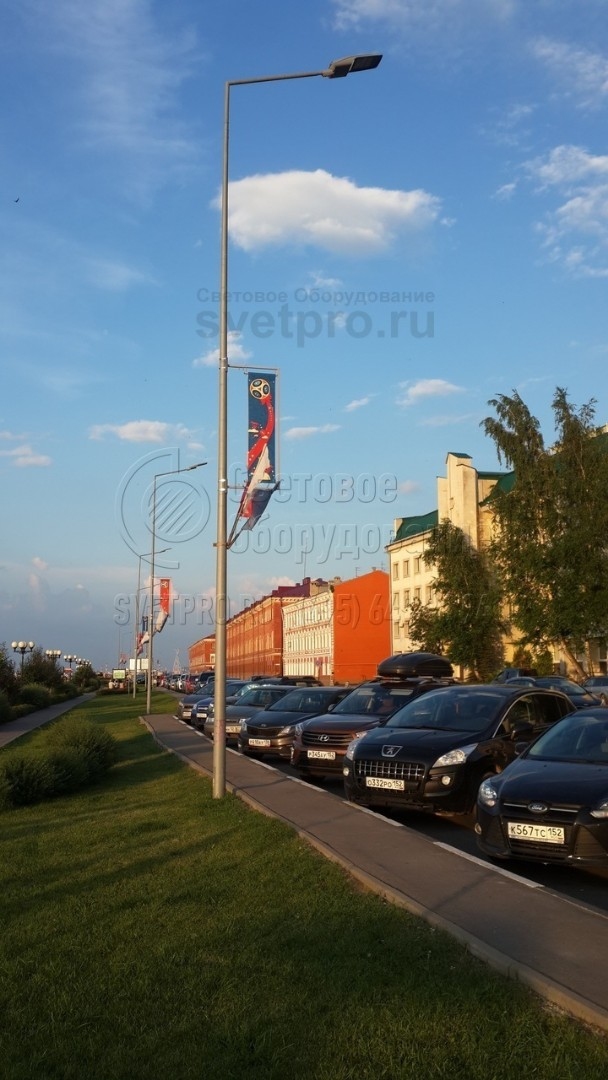

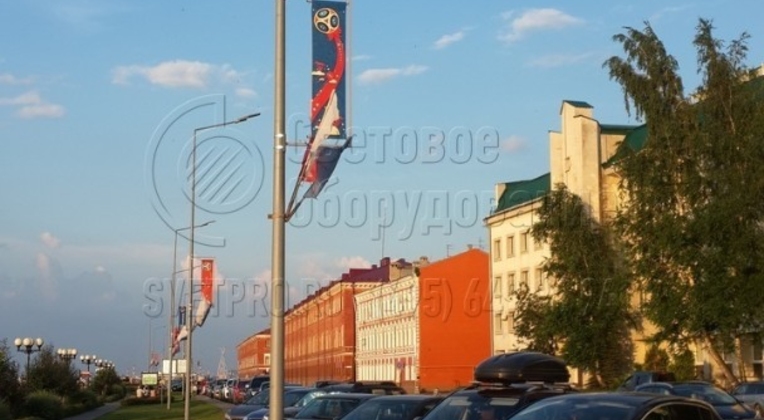

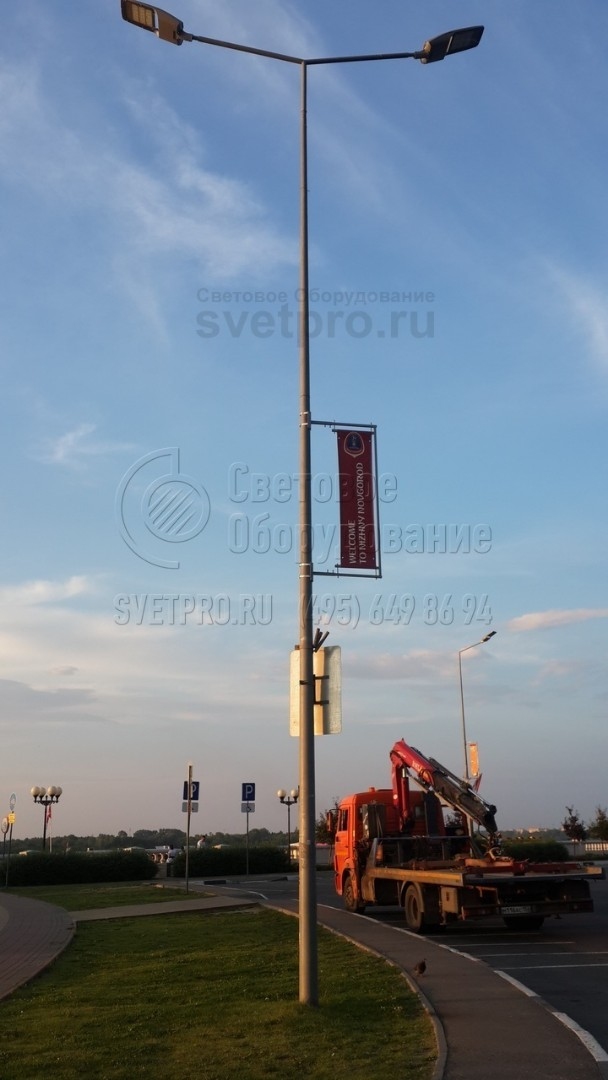

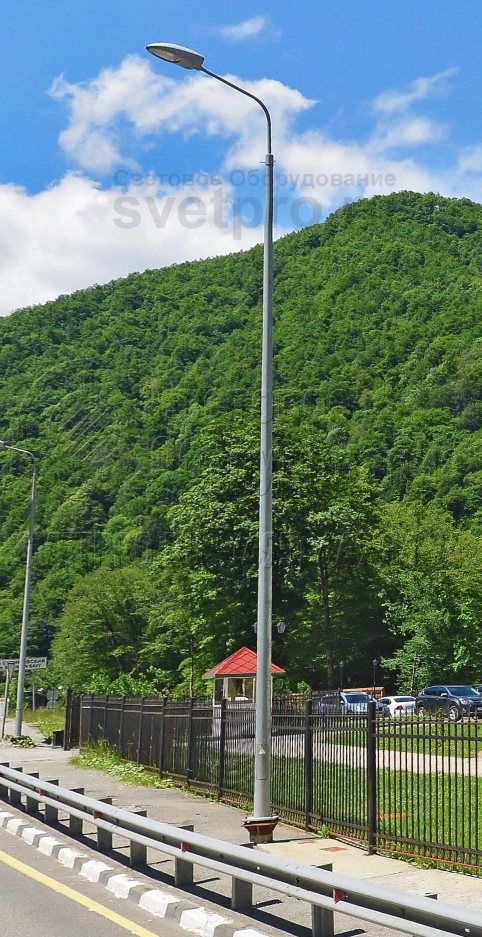

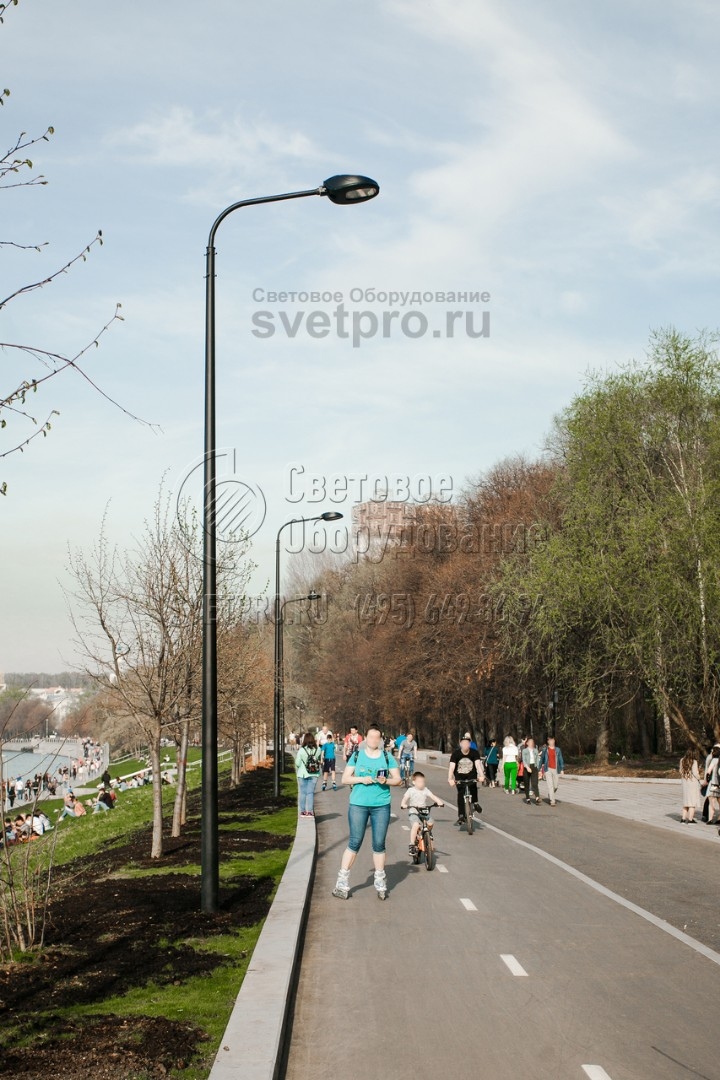

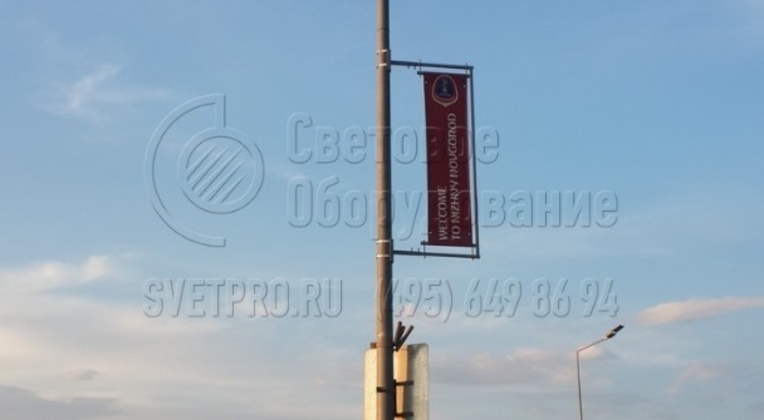

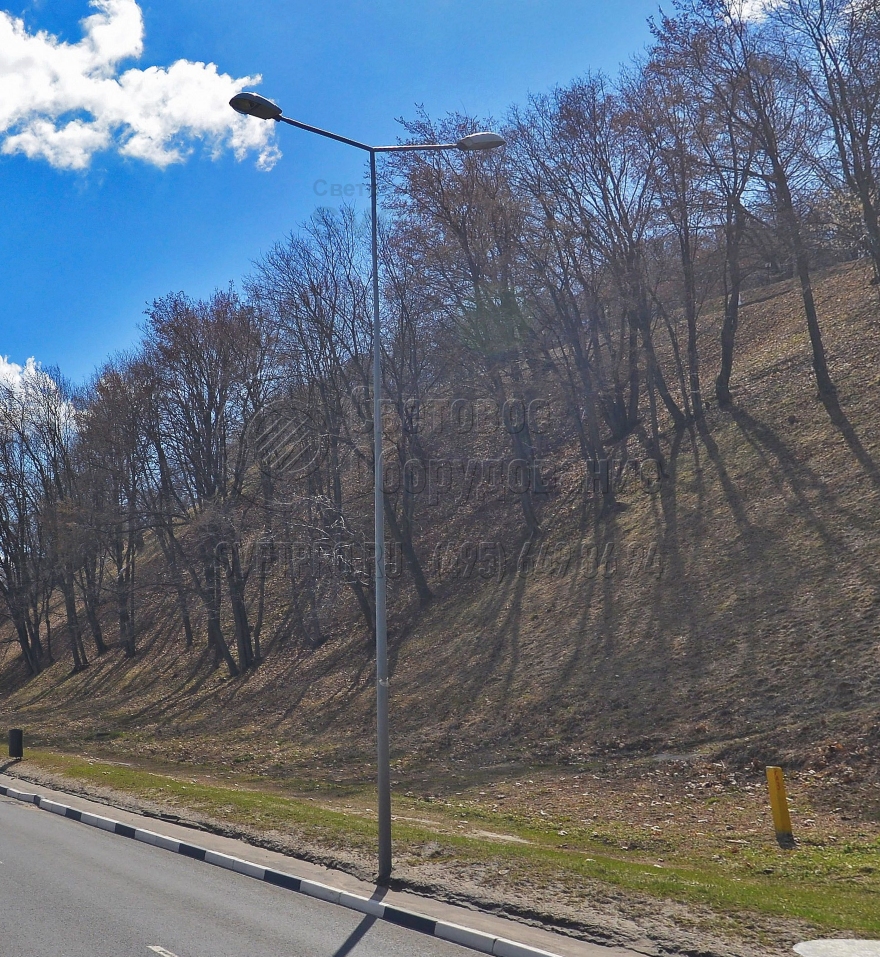

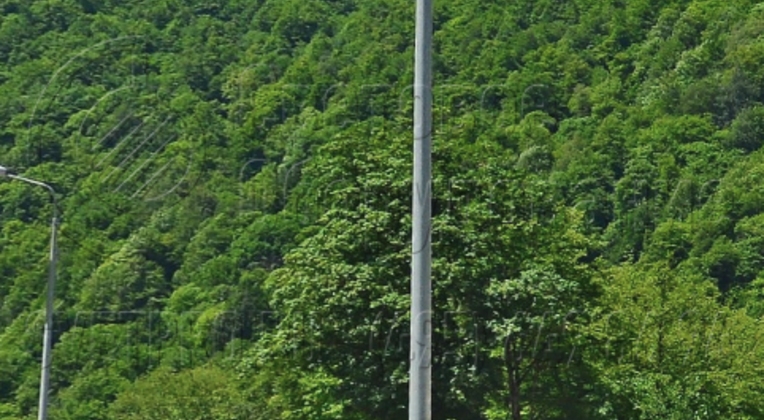

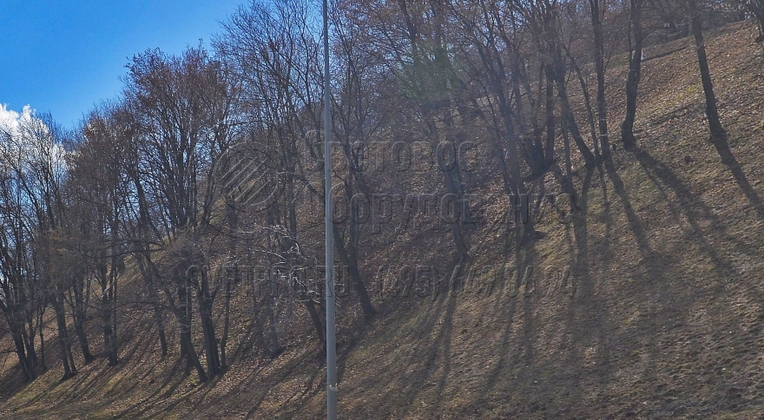

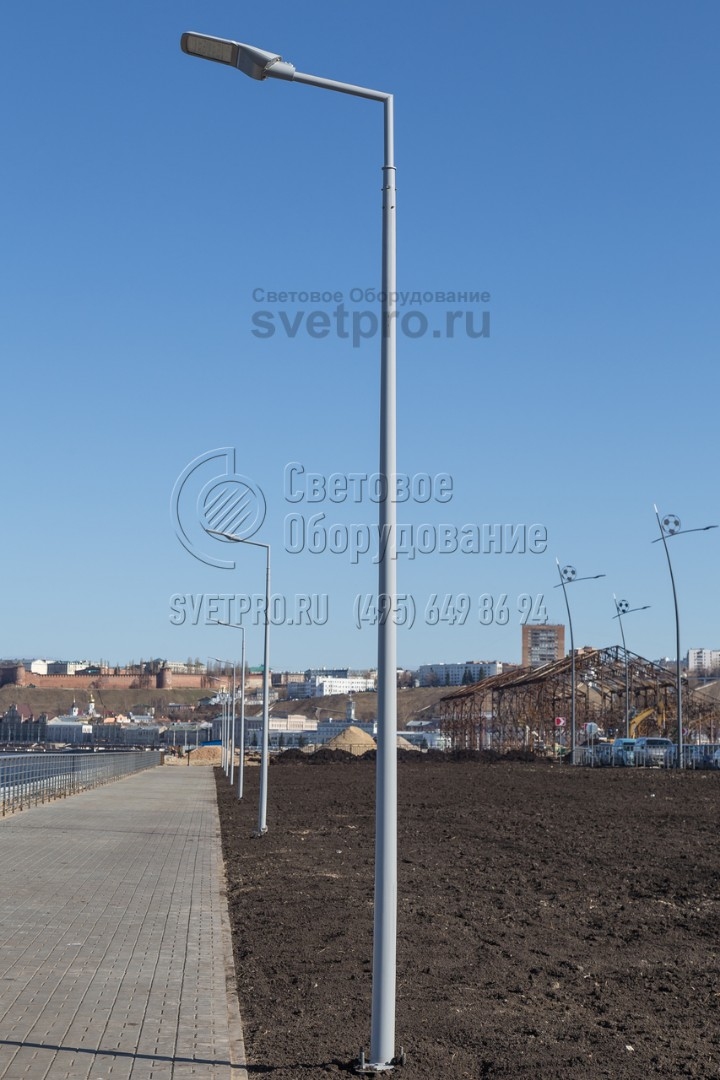

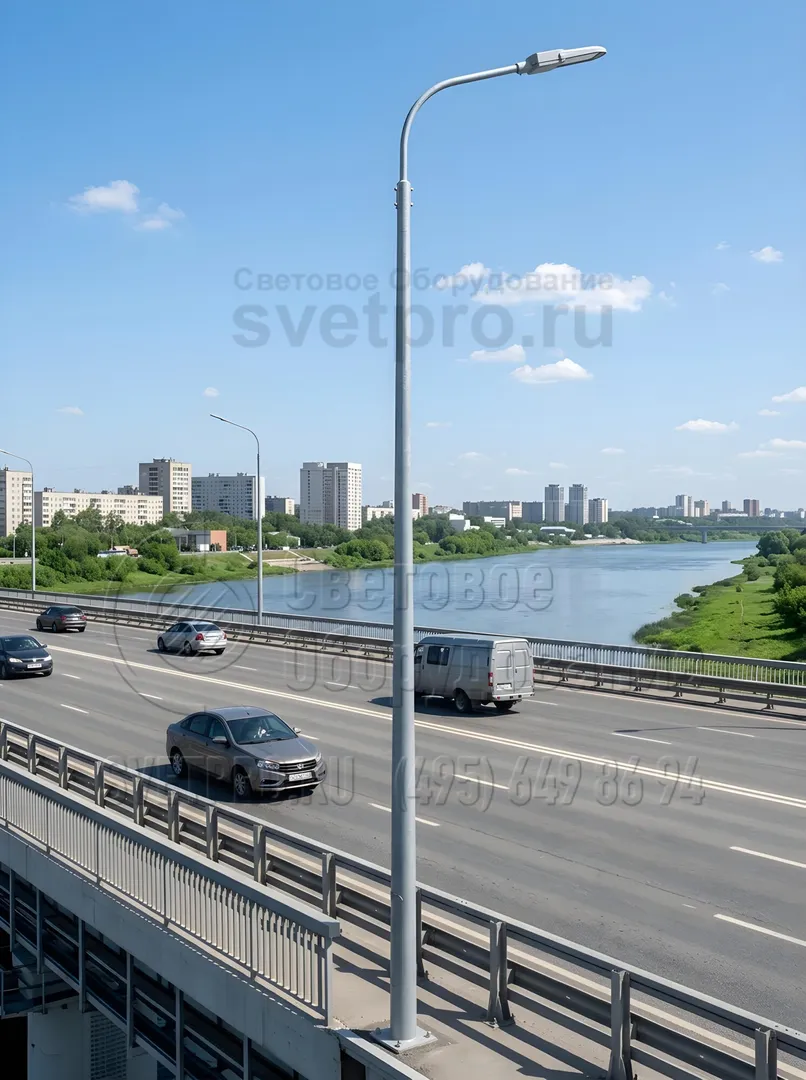

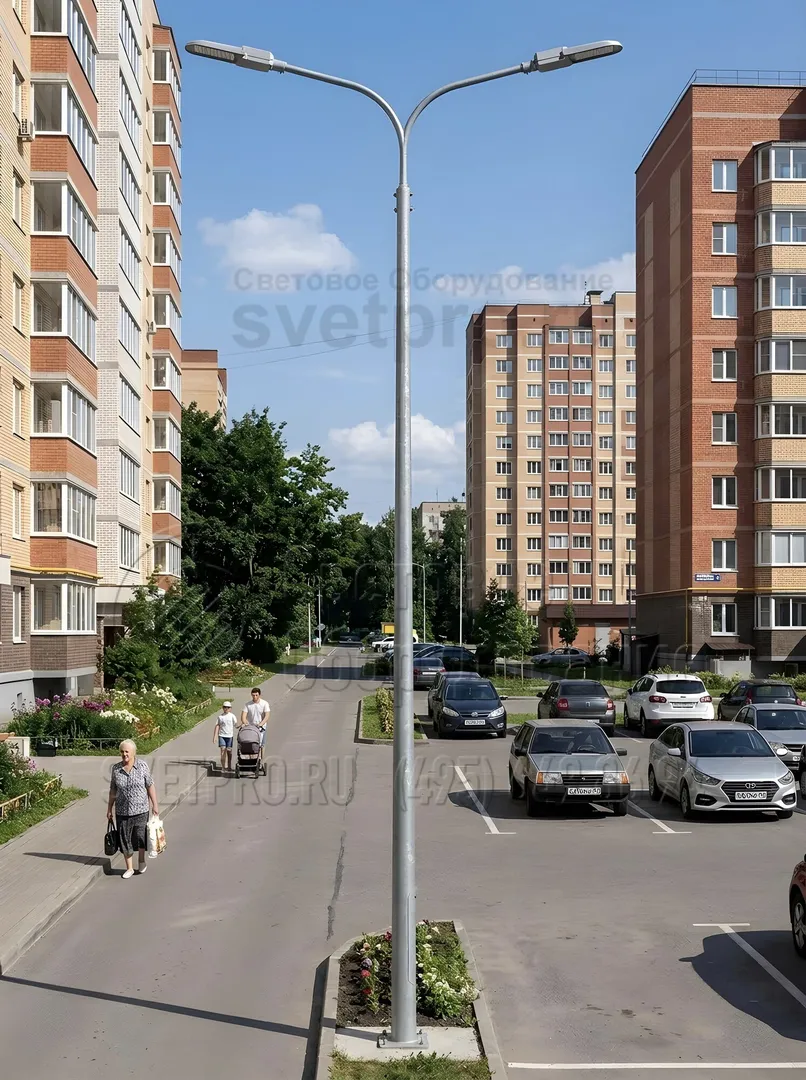

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыНаименование закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаH, ммh1, ммDн, ммDв, ммd, ммА, ммБ, мм
НФК-4 НФК-4,0-02-ц ЗФ-16/4/К140-1,2-б 29 29 Ф2 4000 1200 113 65 М16 190 140
НФК-5 НФК-5,0-02-ц ЗФ-16/4/К140-1,2-б 52,5 Ф2, Ф3, Ф4 5000 1200 135 75 М16 190 140
НФК-6 НФК-6,0-02-ц ЗФ-20/4/К230-1,5-б 72,5 Ф2, Ф3, Ф4 6000 1500 147 75 М20 320 230
НФК-7 НФК-7,0-02-ц ЗФ-20/4/К230-1,5-б 89,5 Ф2, Ф3, Ф4 7000 1500 159 75 М20 320 230
НФК-8 НФК-8,0-02-ц ЗФ-20/4/К230-2,0-б 109,8 Ф2, Ф3, Ф4 8000 2000 171 75 М20 320 230
НФК-9 НФК-9,0-02-ц ЗФ-20/4/К230-2,0-б 127,4 Ф2, Ф3, Ф4 9000 2000 183 75 М20 320 230
НФК-10 НФК-10,0-02-ц ЗФ-24/4/К230-2,0-б 148,4 Ф2, Ф3, Ф4 10000 2000 195 75 М24 320 230
НФК-11,5 НФК-11,5-02-ц ЗФ-30/4/К300-2,0-б 181,0 Ф2 11500 2000 204 66 М30 300 400

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

ОПИСАНИЕ

Опоры НФК – это фланцевые круглоконические конструкции несилового типа. Они применяются для освещения улиц, площадей, автостоянок, микрорайонов города, аэропортов, мостов и дорог с разной интенсивностью движения.

Конструкция опор НФК

Фланцевые круглоконические опоры выполнены из сплошного стального листа, сваренного одним продольным швом. Максимальная длина одной составной части конструкции – 12,5 метра. Если высота опоры должна быть больше, ее составные части собираются по методу конуса в конус. Такой способ не требует применения фланцев и болтов и обеспечивает надежность конструкции.

Опоры имеют защитное покрытие, нанесенное при помощи горячего цинкования. Такое покрытие защищает оборудование от вредного воздействия внешних факторов и продлевает срок эксплуатации опор до 30 лет. Если требуется сделать внешний вид конструкции эстетичным, дополнительно ее можно обрабатывать лакокрасочным покрытием.

Опоры НФК предназначены для установки осветительных приборов как непосредственно способом торшерной установки, так и на кронштейны. Опоры НФК устанавливаются на закладной элемент залитый бетоном, параметры и вид которого зависит от грунта и особенностей окружающей территории.

НАЗНАЧЕНИЕ

На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.

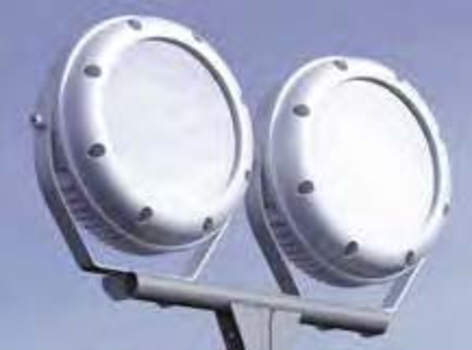

Светильник GALAD Аврора LED

  • Мощность – 7–48 Вт. Источник света: светодиоды (белые или монохромные цветные).
  • Корпус изготовлен из алюминия методом литья под давлением.
  • Степень защиты светильника – IP65.
  • Прожектор может комплектоваться различными вариантами вторичной оптики.

Кронштейн т-образный (серия 14)

  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой).
  • Кронштейны серии 14 могут нести до 8 прожекторов (в комплекте с данной опорой до – четырех). Угол поворота ОП в горизонтальной плоскости можно изменять.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

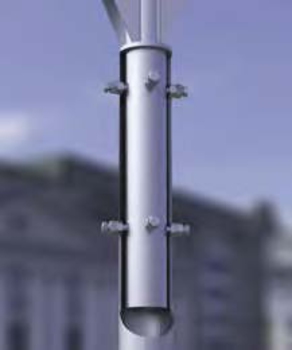

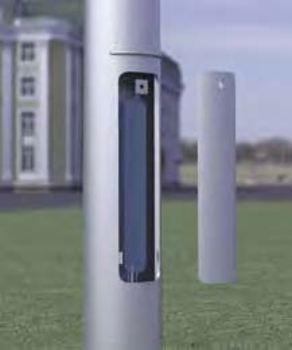

Ревизионный лючок

  • В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих.
  • Лючок имеет специальный козырек, что исключает проникновение воды внутрь опоры при обслуживании в дождливую погоду.
  • Опора предусматривает подземный подвод питания через окна в закладном элементе фундамента.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

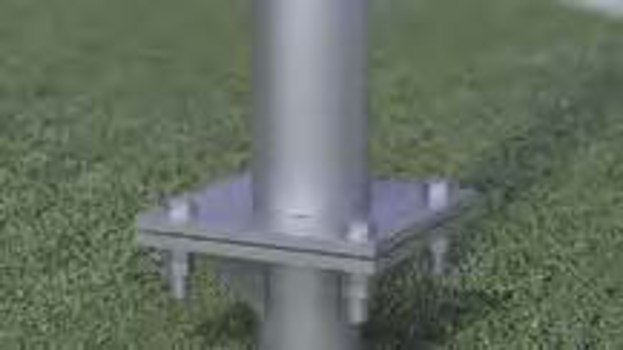

Фланцевое соединение
  • Опора имеет фланцевый узел крепления, что облегчает еe транспортировку и установку.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый элемент указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Преимущества

  • В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Опора имеет малый вес, что облегчает еe доставку и установку.
  • Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.

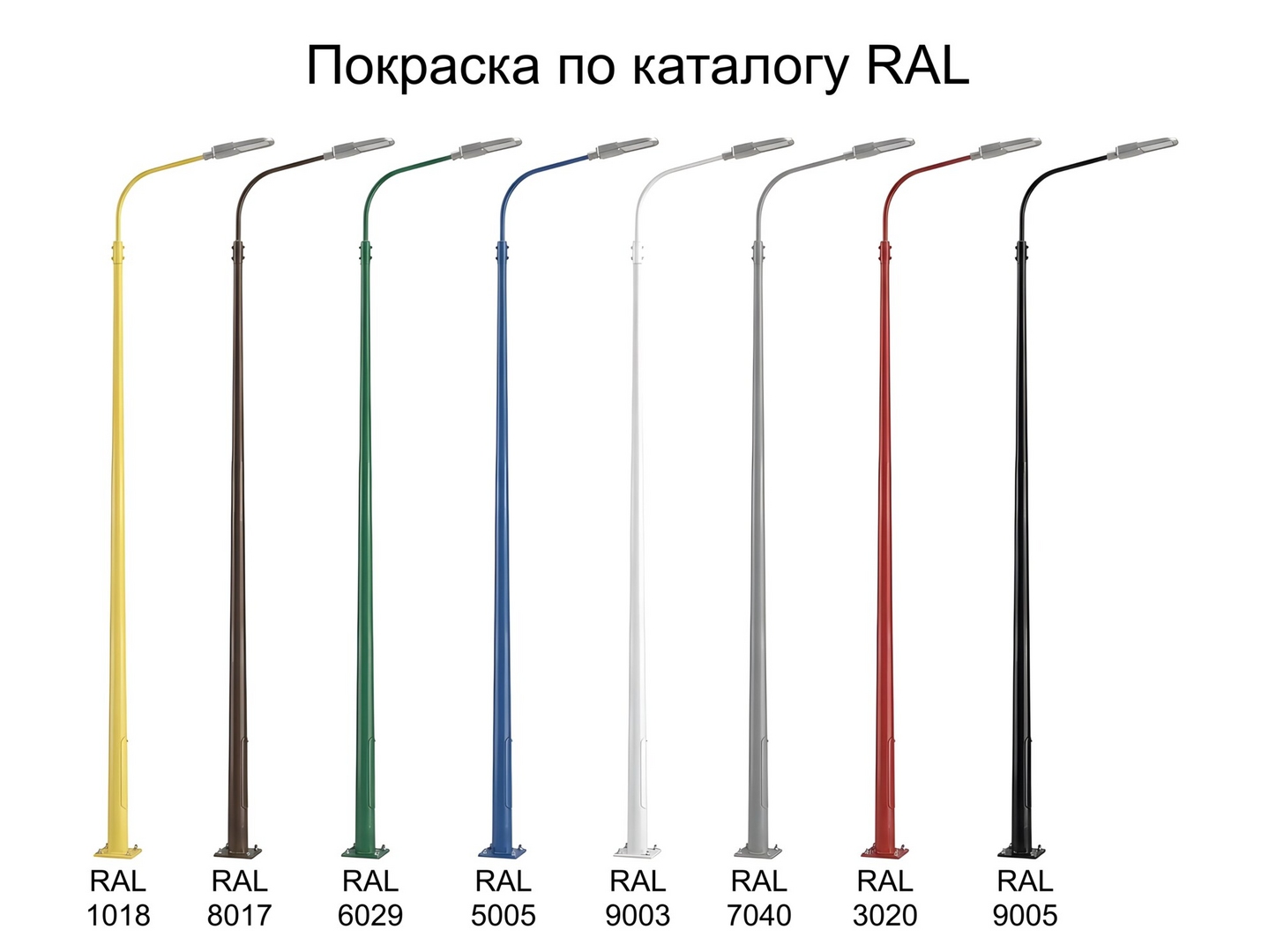

  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.
