Порядок установки опор типа НПК

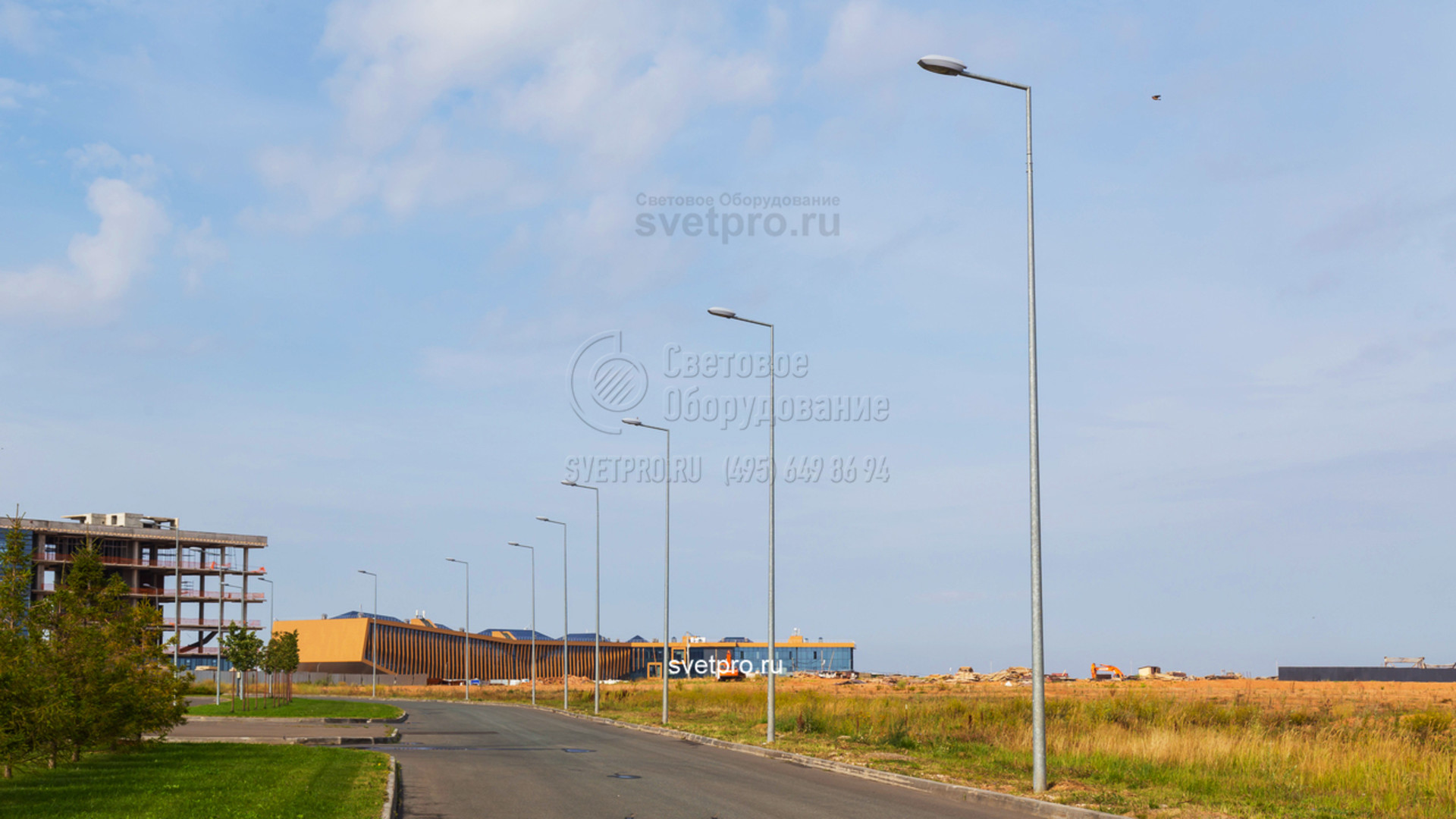

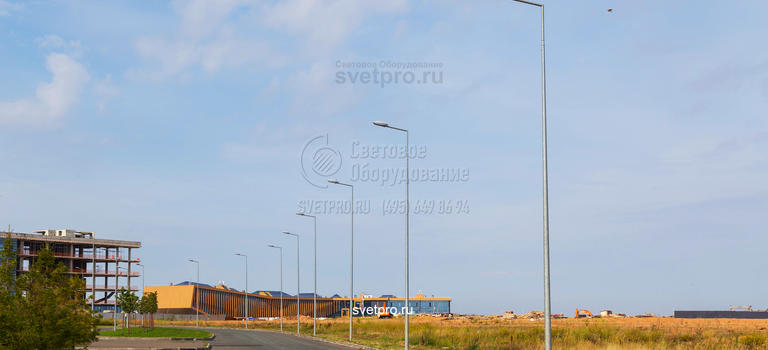

Осветительные опоры НПК относятся к линейке несиловых и предназначены для строительства сетей наружного освещения в населенных пунктах, на объектах промышленного и коммерческого назначения. Корпус этих изделий сделан из тонкого стального листа. Ствол имеет конусовидную форму и поперечное сечение в виде круга.
В категории круглоконических опор представлены модели НПК — прямостоечные, и НФК — фланцевые. У прямостоечных монтаж производится без использования закладных элементов. Рассмотрим, каким образом выполняются работы по установке этих инженерных конструкций.
Как устанавливается круглоконическая опора с хвостовиком
Монтажный узел у прямостоечной опоры с круглым стволом отсутствует. В котловане бетонируется часть корпуса, которая является неотъемлемой частью всей конструкции. Высота опоры в технической документации указывается без длины хвостовика.
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
В подземной части проделано сквозное технологическое отверстие. Оно необходимо для ввода кабеля внутрь несиловой опоры.
Процедура установки осветительной конструкции состоит из таких этапов:
- Рытье котлованов. Углубление для установки опоры проделывается с помощью ручного бура или автоматизированной буровой установки. Диаметр и глубина рассчитывается по проектной документации. В нижней части котлована устаивается щебеночная подушка для предотвращения усадки грунта.
- Прокладка кабелей. Так как опора модели НПК является несиловой, электричество для работы светильников подводится по подземным силовым линиям. Конец кабеля вводится в ствол через отверстие под землей.
- Установка и бетонирование корпуса. Эти операции проводятся одновременно, так как хвостовик является частью ствола. Опоре сразу придается вертикальное положение. Бетон заливается в котлован так, чтобы закрыть технологическое отверстие для кабеля и предотвратить попадание воды внутрь корпуса.
Подземный кабель и проводка ствола соединяются в ревизионном отверстии. Для этого в нем устанавливается вводный щиток с клеммными колодками и УЗО.
Преимущества использования опор НПК вместо фланцевых
Использование прямостоечных опор с корпусом с круглым сечением имеет такие плюсы:
- Заказчик экономит на строительстве систем освещения. Стоимость прямостоечных моделей ниже фланцевых, для них не нужно дополнительно приобретать закладные элементы.
- Место установки опоры выглядит более аккуратно. Внизу корпуса отсутствует квадратная площадка и нет болтов, с помощью которых фиксируется наземная часть. Такие стволы часто ставят на тротуарах и газонах, где нужно сэкономить свободное место, выложить плитку, положить асфальт или посадить газонную траву.
- Процесс установки проходит за один цикл. Не нужно организовывать выезд бригады для бетонирования закладного элемента и повторный выезд для крепления наземной части.
Но при выборе осветительных опор с хвостовиком нужно помнить, что демонтировать конструкцию без разрушения основания не получится. А сам ствол длиннее, чем высота над землей.
Где купить?
Наша компания изготавливает и продает стальные опоры, которые применяются для строительства осветительных систем. Мы предлагаем покупателям модели НПК с гарантией соответствия характеристик опор требованиям действующих СП, ПУЭ и отраслевых стандартов для конкретного объекта. При необходимости специалисты изготовят опоры, адаптированные под ветровые нагрузки и температурный режим в конкретном регионе эксплуатации.
Помимо производства опор, наша компания оказывает услуги по их установке. Монтаж производится по утвержденной технологии, качество установки и надежность гарантируется. Для оформления заказа и получения консультаций обращайтесь к нашим менеджерам по телефону или через форму обратной связи на сайте.
