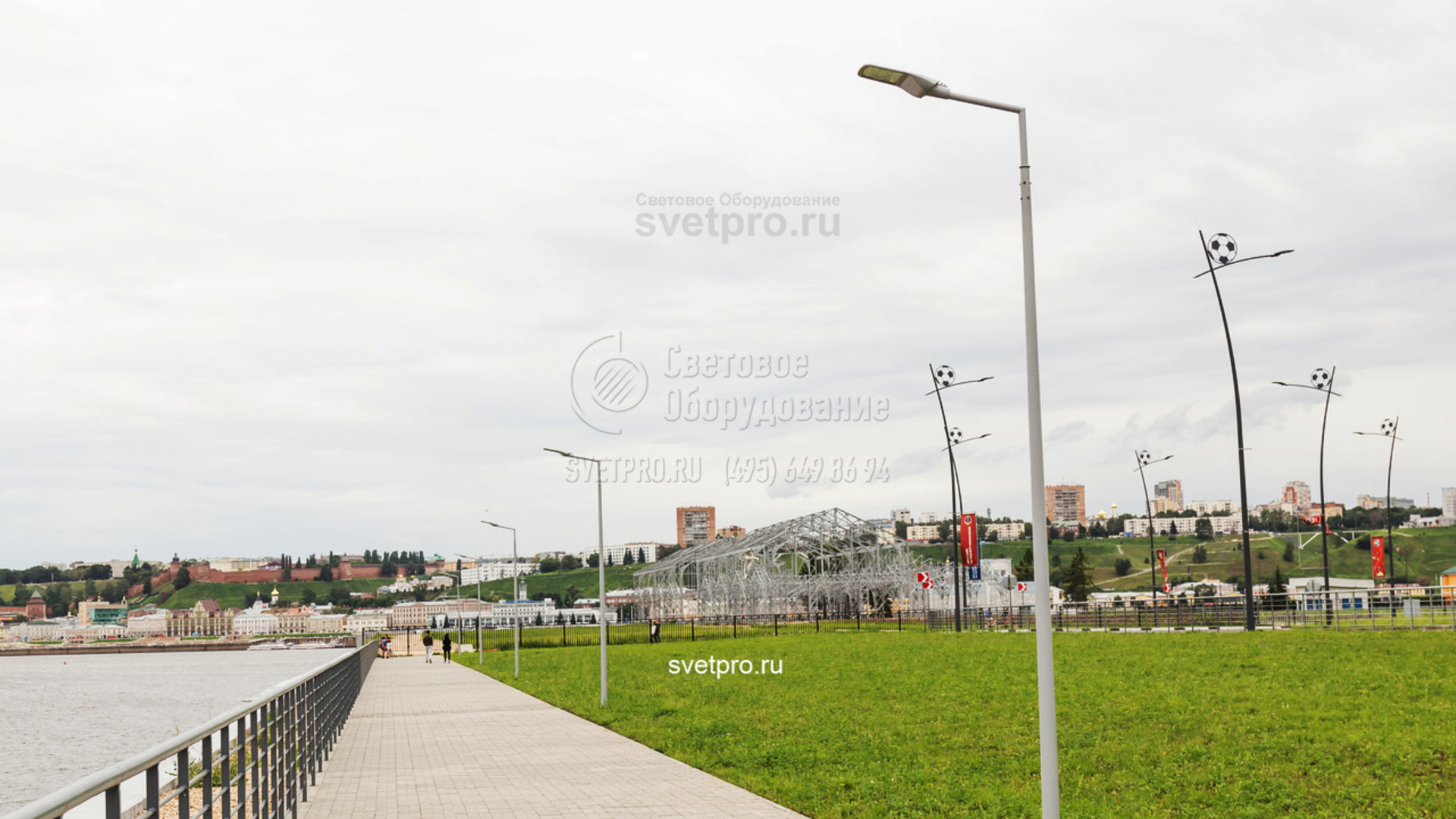

Установка светильников на опоры круглоконического типа
Опоры освещения модификаций НПК и НФК — это универсальные инженерные конструкции. В отличие от парково-декоративных моделей, которые разрабатываются под конкретные световые приборы, на их верхушках можно устанавливать и светильники заливающего света, и прожекторы. Инженеры-проектировщики могут выбирать типы световых приборов, их количество, взаимное расположение относительно друг друга, высоту над оголовком и смещение относительно центральной оси ствола.
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
Конструкция оголовка для монтажа кронштейнов
Стальная коническая опора с круглым поперечным сечением корпуса имеет универсальный оголовок со следующими особенностями:
- Опора в стандартном варианте предназначена для использования с кронштейнами с хвостовой частью и ограничивающей шайбой.
- Хвостовая часть имеет длину 30 см и вставляется в верхний срез корпуса. Благодаря большой длине хвостовика увеличивается площадь контакта двух элементов. Прочность соединения при этом повышается, поэтому конструкция способна выдержать большой вес светильников и сильный ветер.
- Ограничивающая шайба облегчает монтаж кронштейна на опоре. Она же закрывает верхний срез оголовка и предотвращает попадание внутрь пыли, мусора, осадков. Электрическая часть надежно защищена.
- Через оголовок в кронштейн прокладывается провод, которые по полому рожку идет к светильнику. В верхней части корпуса провода не видны, поэтому они не портят внешний вид конструкции, защищены от обрывов из-за ветра и механических воздействий.
Кронштейны, которые устанавливаются на опорах, цинкуются для предотвращения коррозии. Они могут окрашиваться в один с опорой цвет для улучшения внешнего вида.
Электромонтажные работы при установке опор
Процедура сборки электрической части опоры состоит из следующих этапов:
- Кабель для подачи электроэнергии вводится внутрь через отверстие в хвостовике или закладной детали фундамента. После бетонирования это отверстие полностью защищено застывшим раствором от попадания воды.
- Соединение с проводкой производится через вводный щиток. Он имеет пластиковый корпус, защищающий электромеханические части от воды. Внутри установлены устройства защитного отключения и клеммные колодки.
- Вводный щиток закрепляется к планке, которая приварена внутри ревизионного отверстия в нижней части корпуса. Крепление производится с помощью двух болтов. После выполнения монтажных работ ревизионное отверстие закрывается крышкой для защиты от несанкционированного вмешательства в работу.

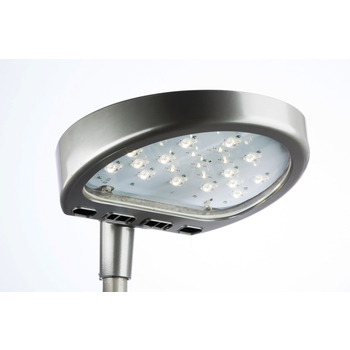

- Светильники или прожекторы устанавливаются на кронштейн. Диаметр рожков кронштейна совпадает с размером посадочного отверстия на световом приборе. В зависимости от конструкции кронштейны подходят под световые приборы консольного, венчающего, подвесного типов.
Все соединения проводов внутри корпуса тщательно изолируются, чтобы избежать коротких замыканий и расплавления проводки. При перегрузках устройства защитного отключения прекращают подачу тока к световым приборам во избежание выхода их из строя.
Куда обратиться?
Наша компания специализируется на изготовлении и продаже осветительных опор. Помимо изделий типа НФК и НПК мы делаем кронштейны для них, а также продаем световые приборы для наружного применения производства российских и иностранных заводов. Специалисты предприятия изготовят опоры и подберут светильники под них, окажут услуги по доставке осветительного оборудования на объект, сборке конструкций и установке на месте.
Оформить заказ на покупку и услуги установки можно по указанному на сайте телефону, через форму обратной связи и по телефону. Мы гарантируем качество опор и соответствие их характеристик требованиям отраслевых стандартов.
Стальные опоры и мачты
ОГК / НФГ Несиловые опоры освещения на объектах
Перейти в галереюСтатьи по теме #монтаж опор
Установка светильников на опоры круглоконического типа

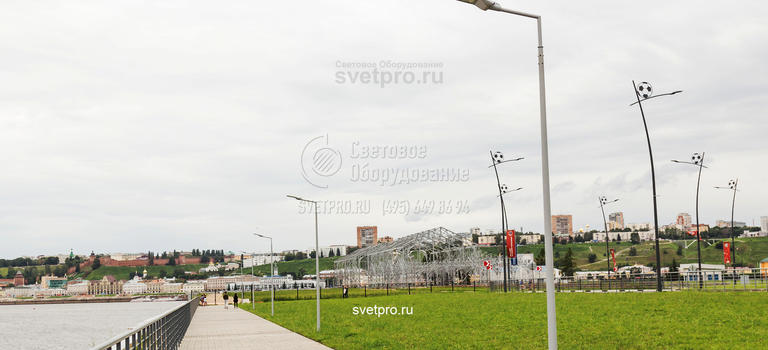

Светильники устанавливаются на круглоконическую опору с помощью кронштейнов. Они могут иметь несколько рожков разной высоты и длины, что позволяет регулировать освещенность прилегающей территории.
