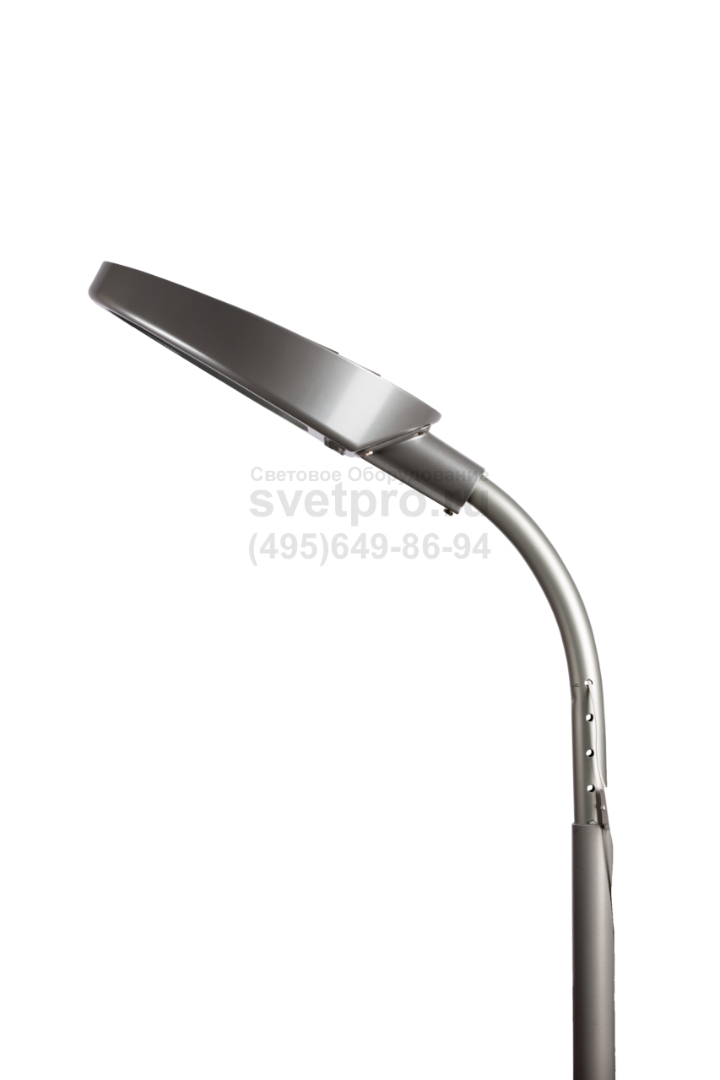

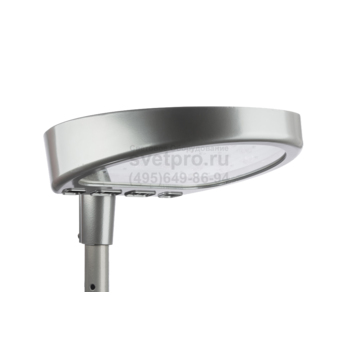

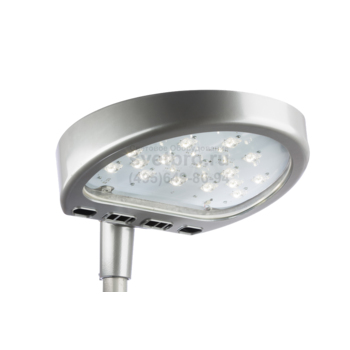

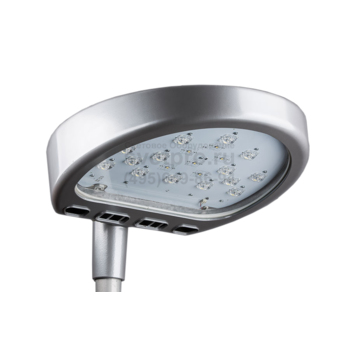

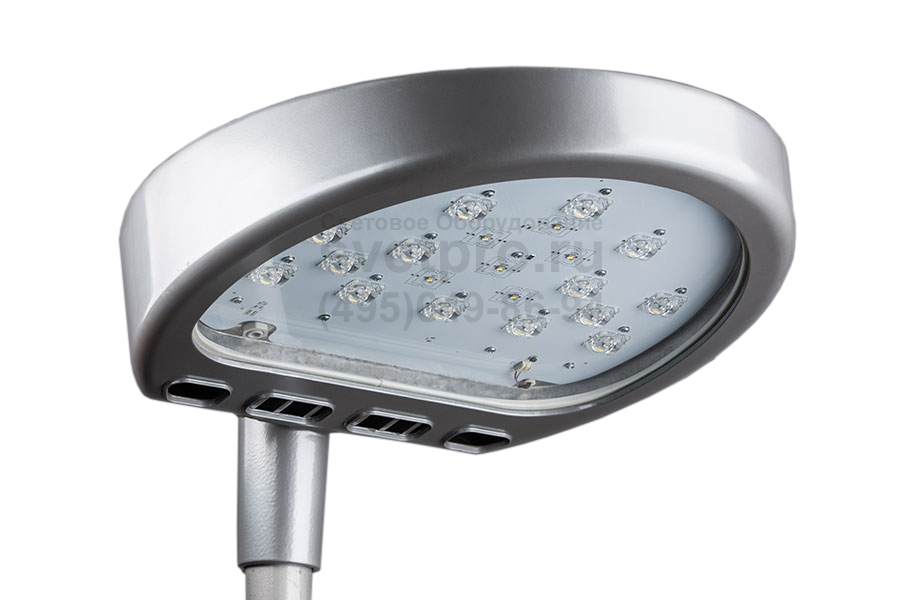

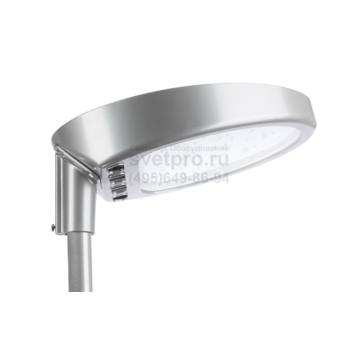

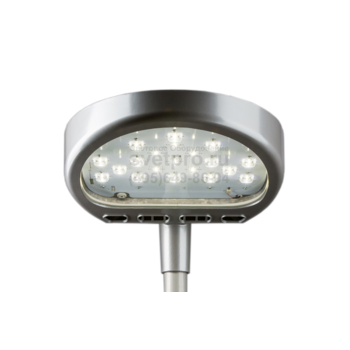

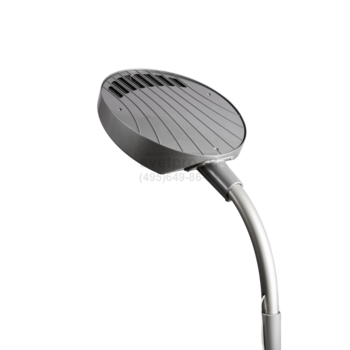

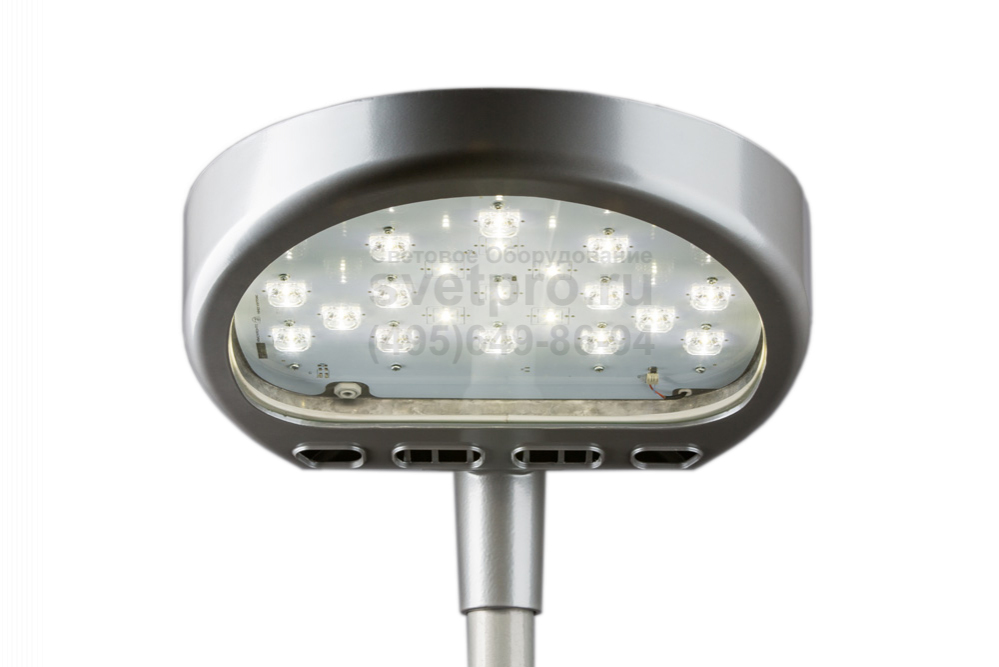

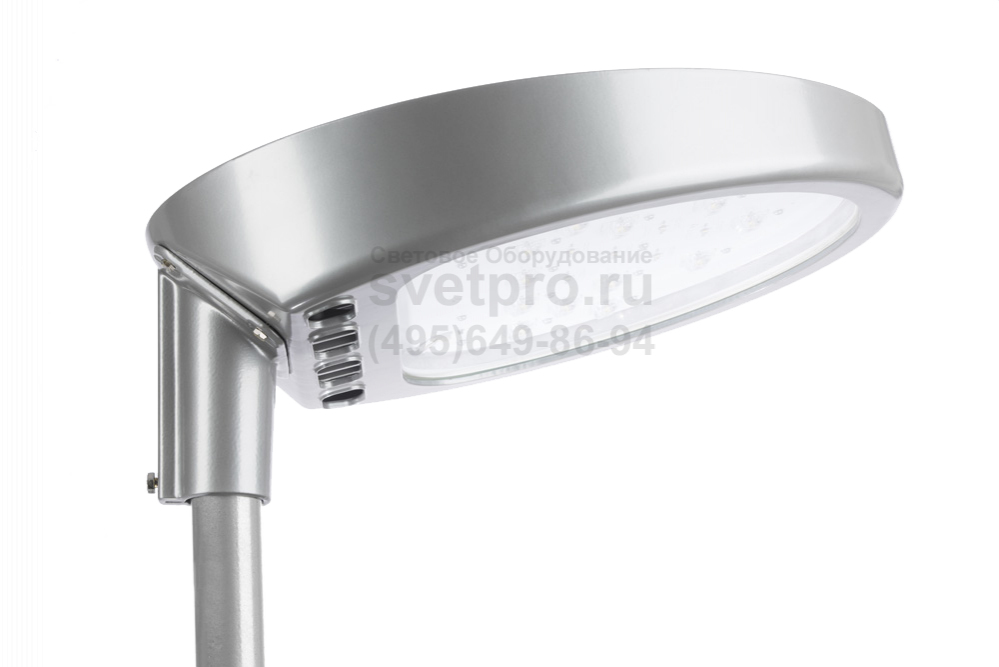

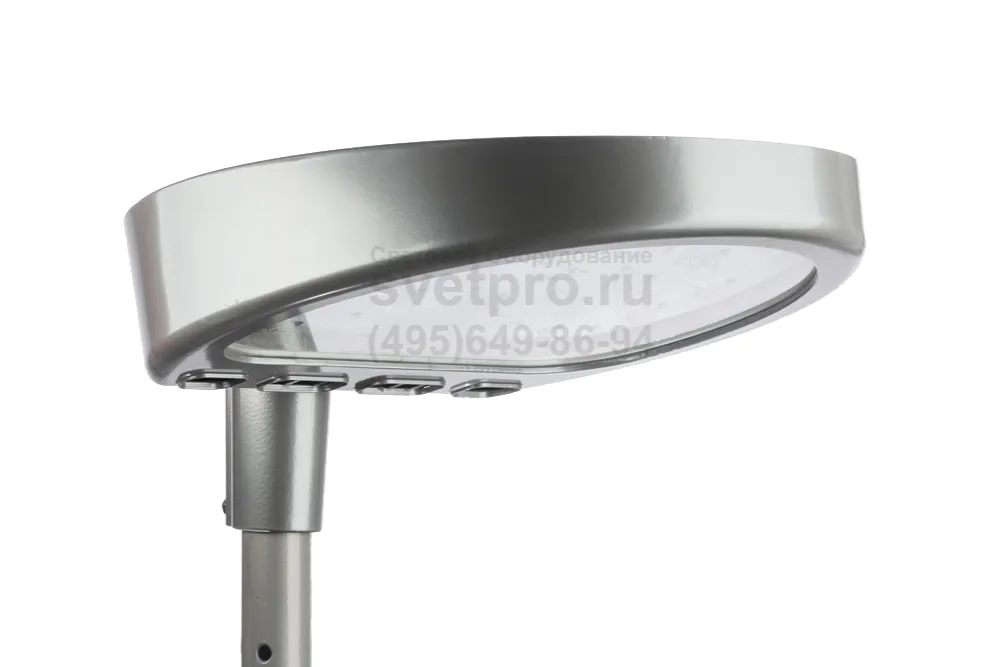

Светильник консольный GALAD Омега LED
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65/IP66 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ШБ/У50 LED, ШО/У50 LED, ШБ/У60 LED, ШО/У60 LED, ШБ/У50 premio LED, ШО/У50 premio LED, ШБ/У60 premio LED, ШО/У60 premio LED |
Мощность: | 40-120 Вт |
Гарантийный срок: | 36 |
Габаритные размеры: | см. чертёж |
Индекс цветопередачи: | 75-80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3420-15000 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ

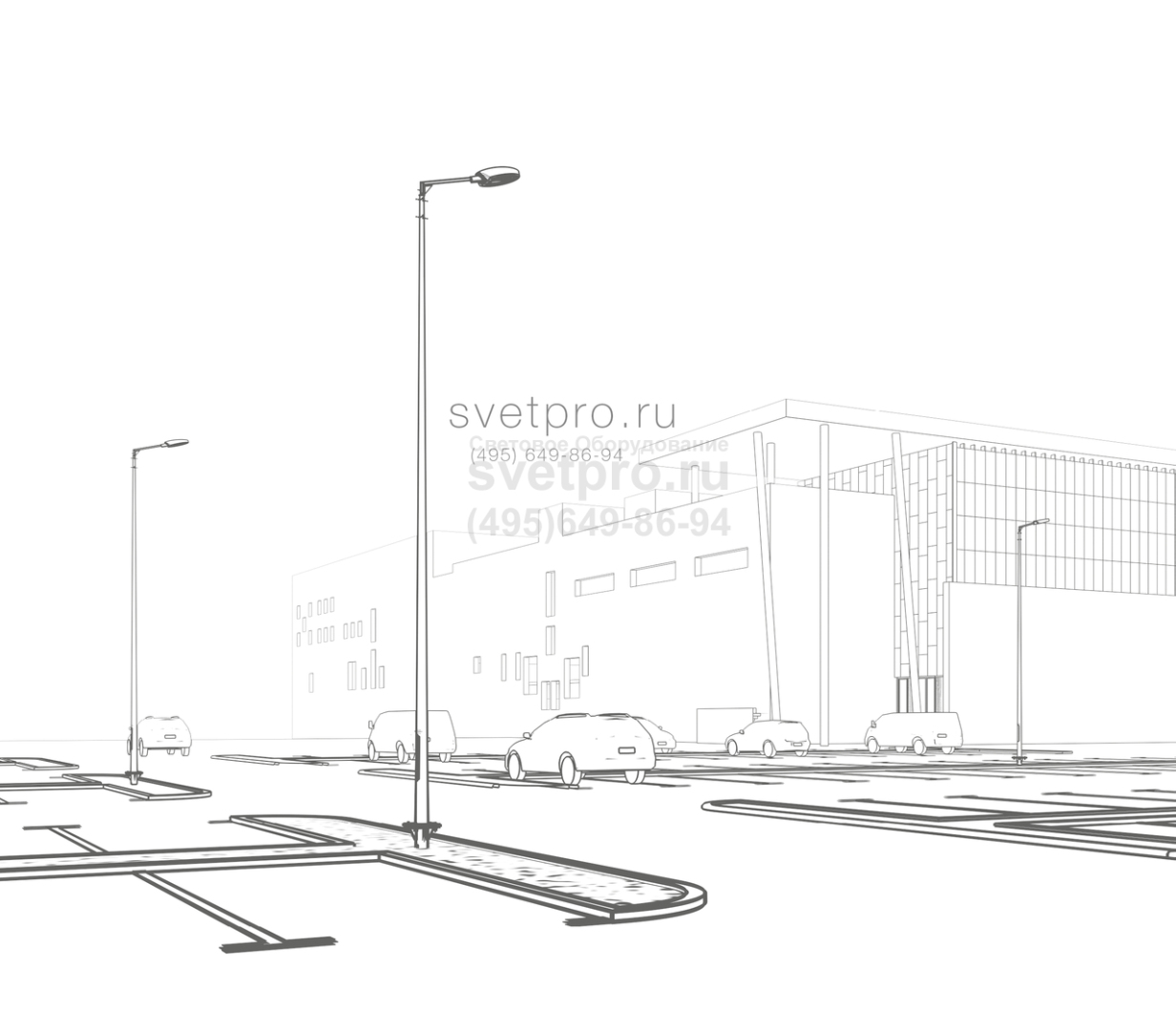

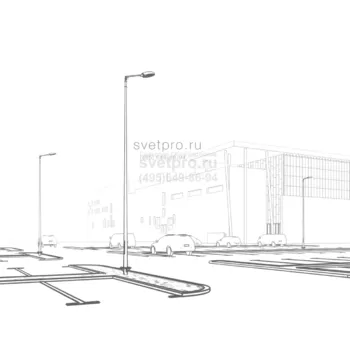

Светильник GALAD Омега LED уместен для наружного освещения широкого круга объектов: улиц, дорог, мостов, дворов, ландшафтных территорий.
Высота размещения определяется выбором параметров опоры, на которой светильник устанавливается торшерным или консольным способом. Это позволяет универсальный узел крепления.
Разнообразие сфер применения доступно не только благодаря способу монтажа, но и выбором: установочного диаметра (50 и 60 мм), потребляемой мощности (40; 60; 80; 100; 120 Вт). При этом каждая группа представлена изделиями, обеспечивающими широкое осевое и широкое боковое светораспределение. Герметичность конструкции (IP65/IP66) обеспечена применением уплотнительной прокладки. Учтены климатические особенности зон.

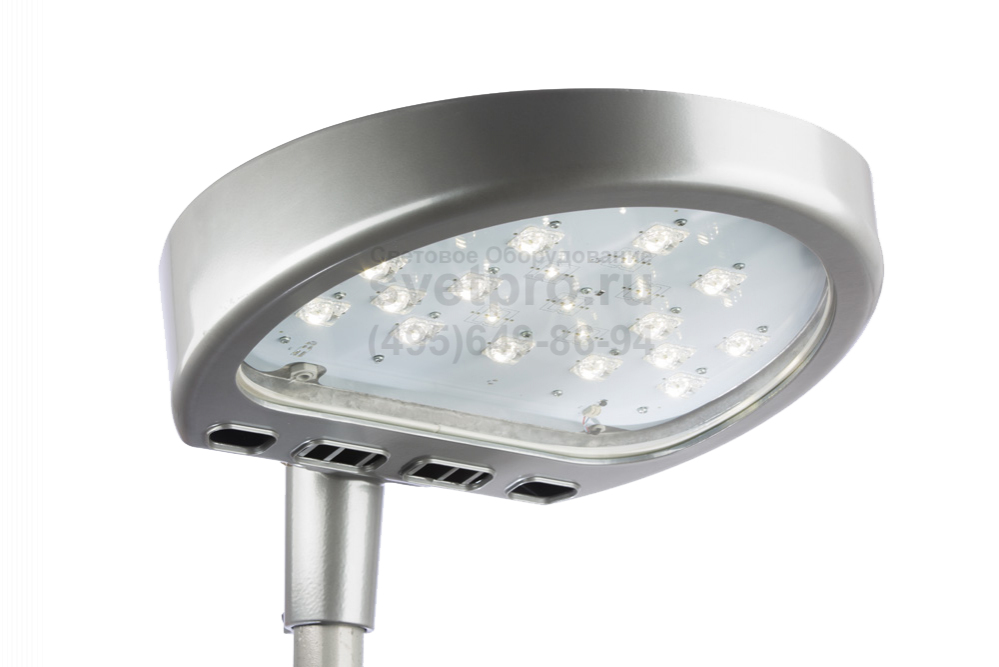

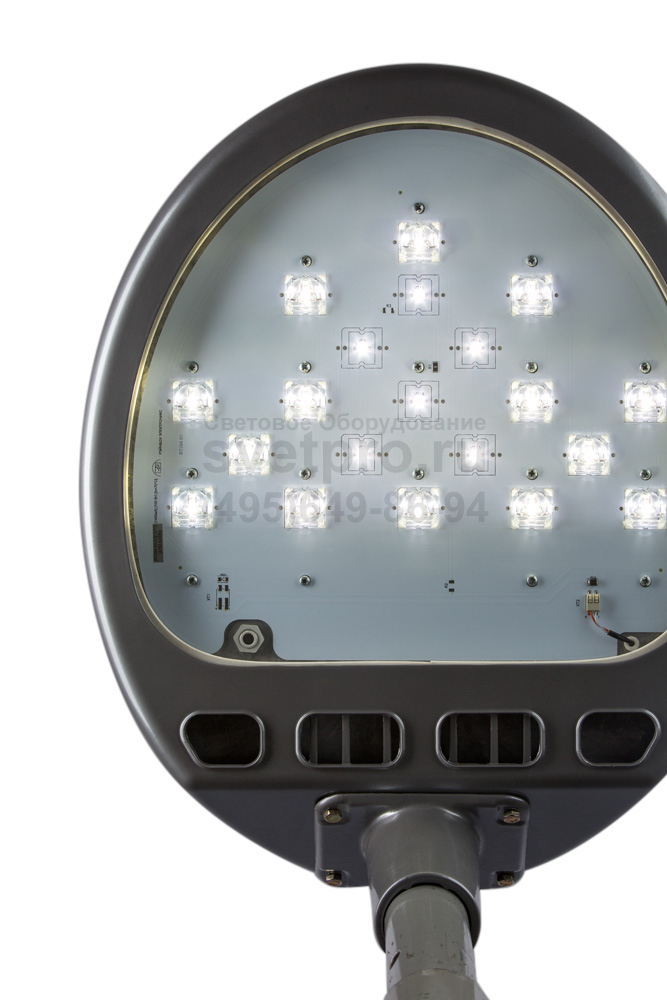

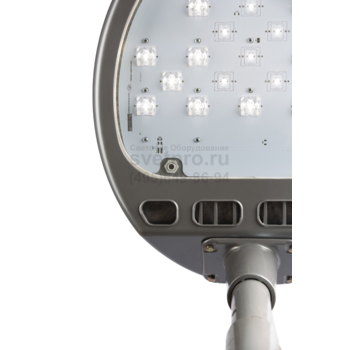

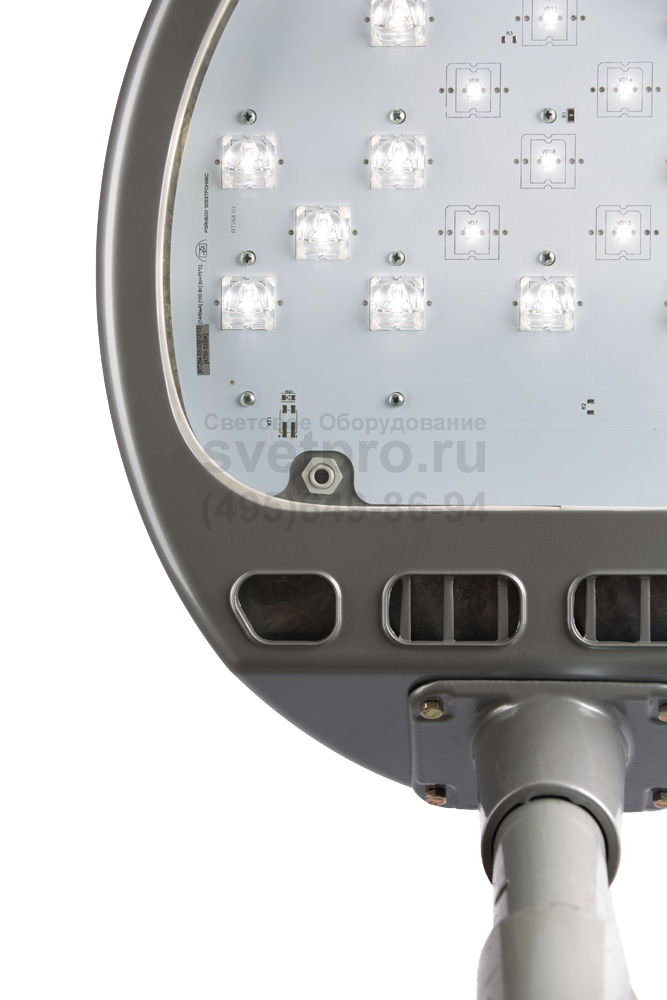

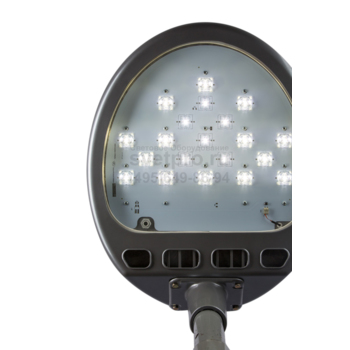

Плата со светодиодами, выступающими как источник света, надежно зафиксирована, что формирует виброустойчивость. Отвод тепла осуществляет не только радиаторная часть корпуса, но и сквозные прорези в крышке. Образование конденсата при низких температурах предотвращает антиконденсационный клапан. Имеются версии GALAD Омега LED premio с повышенной световой отдачей и расширенным диапазоном допустимого сетевого напряжения. Блок питания находится в корпусе.
История светильника
Комфортное для жизни городское пространство – это не только прямые улицы, квадратные коробки домов, параллельные линии соседних фасадов и геометрия перекрестков. Это изгиб набережной, плутающая среди деревьев парковая велодорожка, шарообразный куст сирени около входа в школу. Частичка природы и щепотка нелогичности создают уют городского пространства.
Создавая дизайн Омега LED, мы постарались уйти от сухой практичной геометрии. Мы хотели создать абсолютно новый светильник, позволяющий как можно гармоничнее вписать городской комфорт в пространство для жизни.
Омега LED отличает визуальное решение, похожее на греческую букву Ω днем и на круглое солнце ночью. Это самый необычный светодиодный светильник для живых городских пространств, улиц и дорог, парков и набережных.
Преимущества
- Светодиоды последнего поколения с линзами для формирования эффективного светораспределения. Кривая силы света позволяет производить установку светильников для освещения дорог на опоры, находящиеся на расстоянии до 40 м друг от друга (даже при одностороннем расположении опор относительно дороги!).
- Светильник имеет сертификат лаборатории CREE – ведущего мирового производителя светодиодов.
- Литой корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Конструкция корпуса обеспечивает эффективный теплоотвод и оптимальный режим работы светодиодов
- Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
КСС
УСТАНОВКА

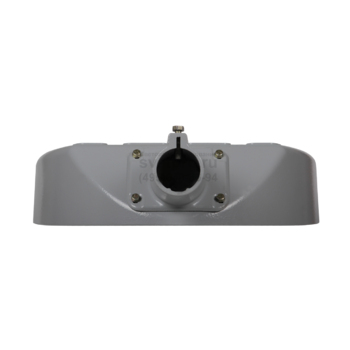

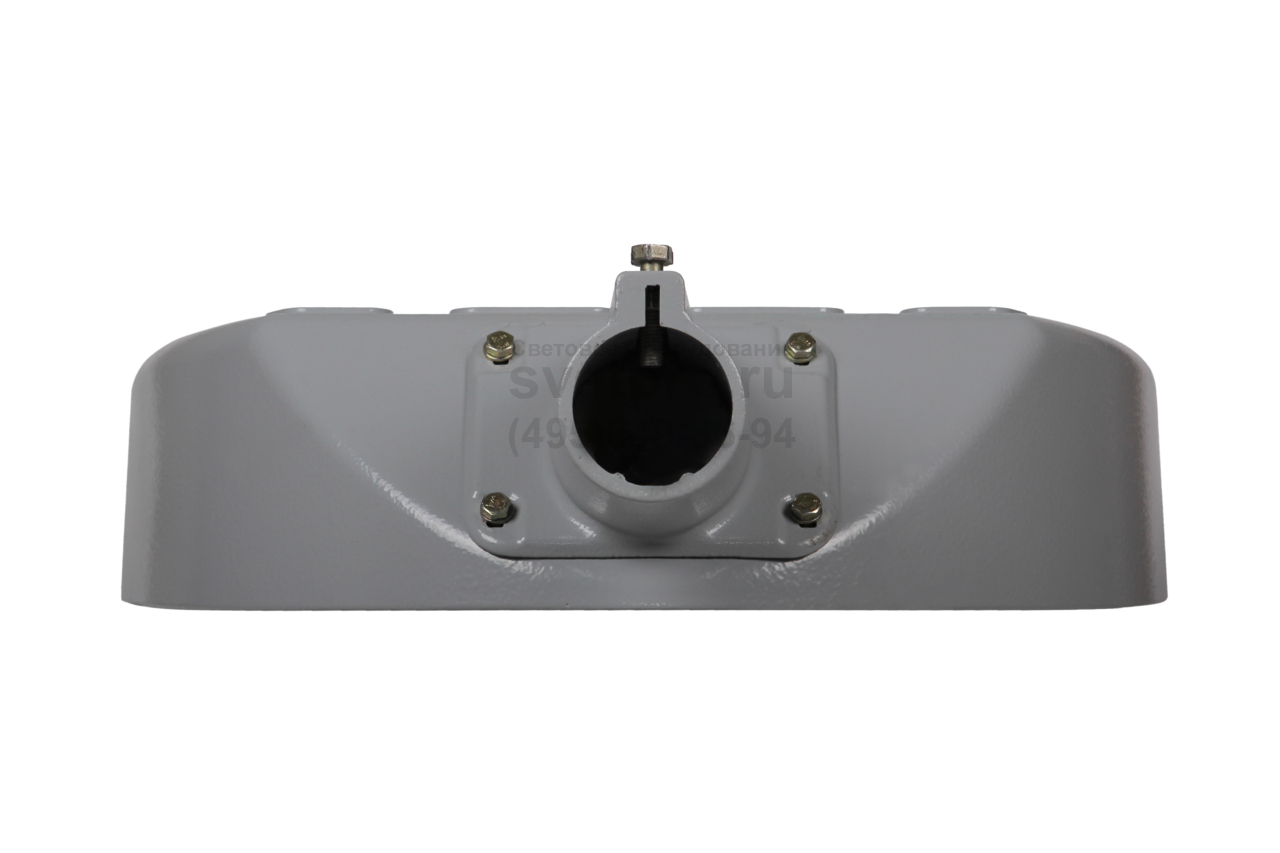

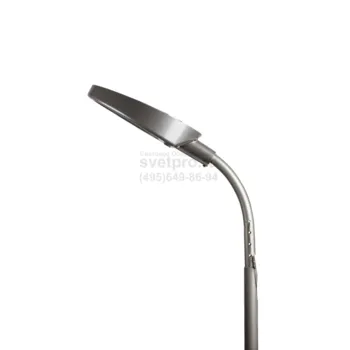

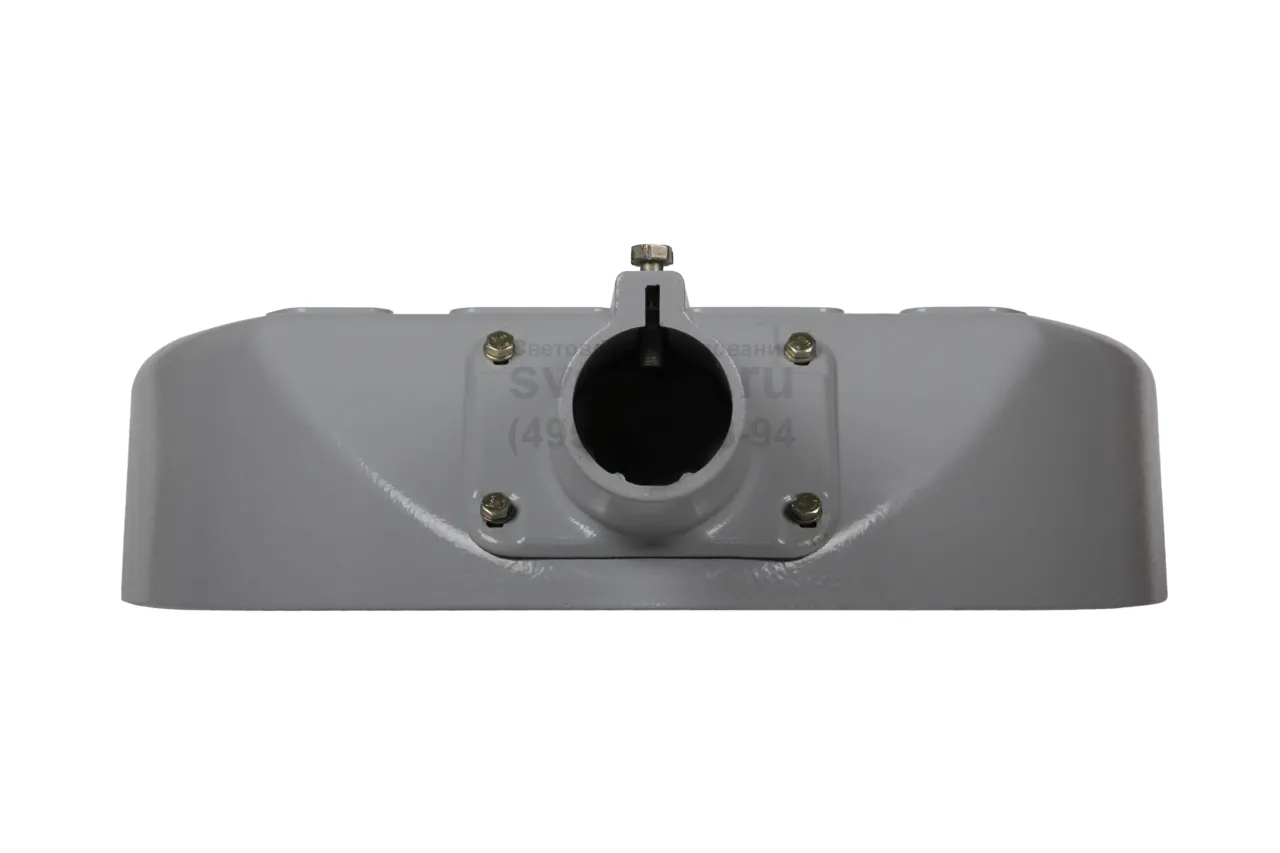

Универсальное крепление на консоль или торшер диаметром 50 или 60 мм.
КОНСТРУКЦИЯ

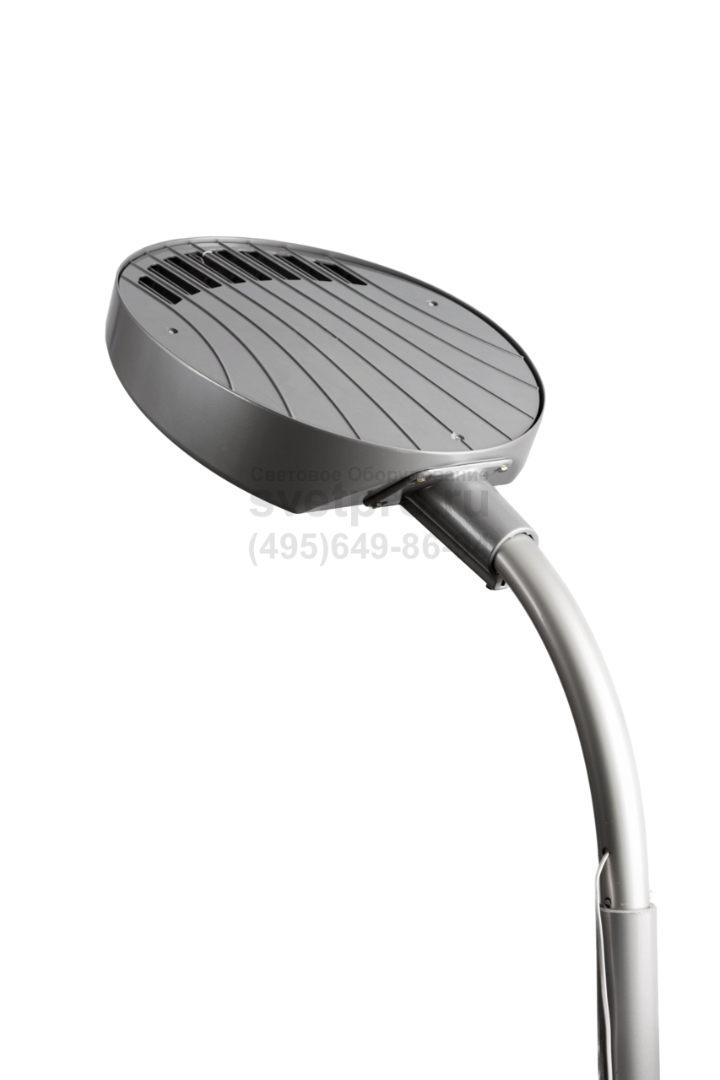

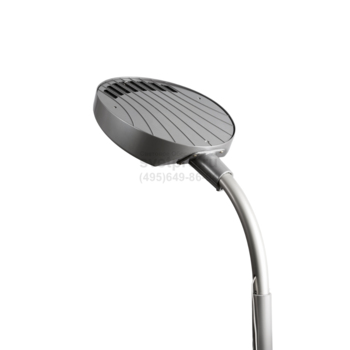

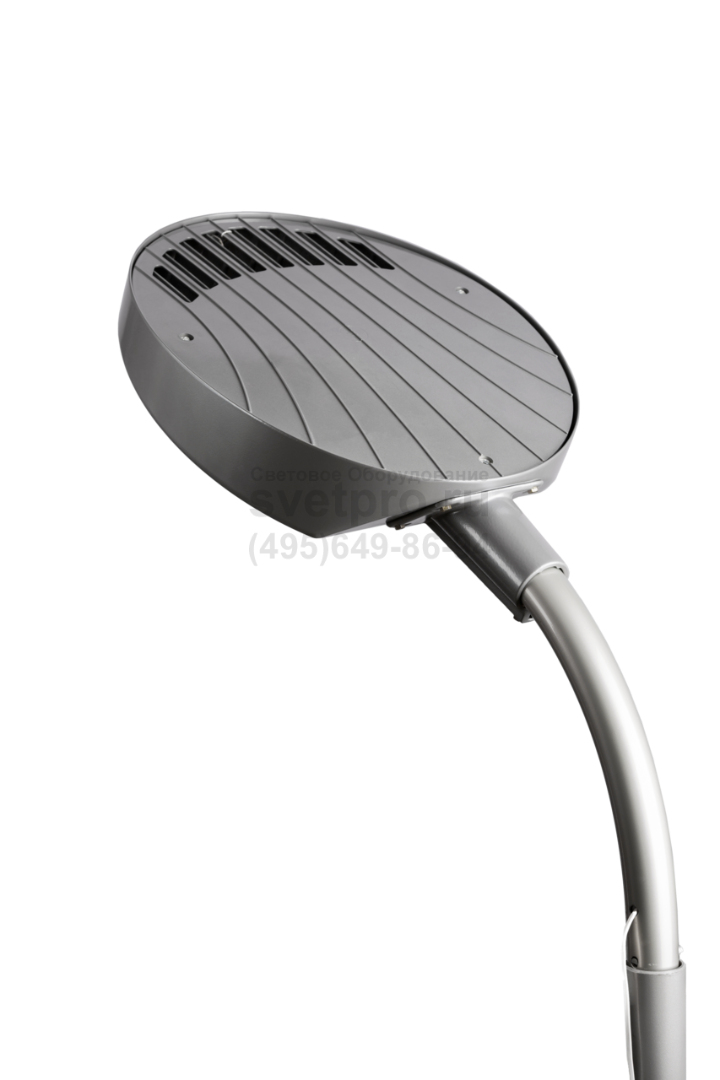

Уникальная «продуваемая» конструкция корпуса для обеспечения оптимального теплового режима работы светодиодов. Блок питания внутри электрического отсека. Силикатное закалённое стекло. Уплотнительная прокладка для обеспечения герметичности.
ОПТИЧЕСКАЯ ЧАСТЬ
Антиконденсационный клапан – для решения проблемы конденсации водяных паров в оптическом отсеке.

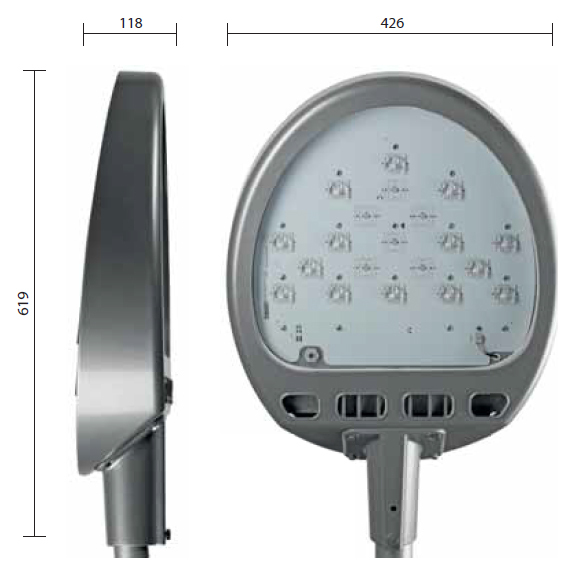

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Потреб- ляемая мощность, Вт |
Напряжение сети, В
|
Световой поток, лм |
Тип КСС | Климатическое исполнение | Установочный размер, мм |
Масса, кг | |
---|---|---|---|---|---|---|---|---|---|
GALAD Омега LED-40-ШБ/У50 |
1002928 |
40 |
220 (198-264) |
4 400 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-40-ШО/У50 |
1002929 |
40 |
220 (198-264) |
4 400 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-40-ШБ/У60 |
1002930 |
40 |
220 (198-264) |
4 400 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-40-ШО/У60 |
1002931 |
40 |
220 (198-264) |
4 400 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-60-ШБ/У50 |
1002932 |
60 |
220 (198-264) |
6 600 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-60-ШО/У50 |
1002933 |
60 |
220 (198-264) |
6 600 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-60-ШБ/У60 |
1002934 |
60 |
220 (198-264) |
6 600 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-60-ШО/У60 |
1002935 |
60 |
220 (198-264) |
6 600 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-80-ШБ/У50 |
1002936 |
80 |
220 (150-280) |
8 800 |
ШБ |
УХЛ1 |
50 |
13,0 |
|
GALAD Омега LED-80-ШО/У50 |
1002937 |
80 |
220 (150-280) |
8 800 |
ШО |
УХЛ1 |
50 |
13,0 |
|
GALAD Омега LED-80-ШБ/У60 |
1002938 |
80 |
220 (150-280) |
8 800 |
ШБ |
УХЛ1 |
60 |
13,0 |
|
GALAD Омега LED-80-ШО/У60 |
1002939 |
80 |
220 (150-280) |
8 800 |
ШО |
УХЛ1 |
60 |
13,0 |
|
GALAD Омега LED-100-ШБ/У50 |
1002940 |
100 |
220 (150-280) |
10 500 |
ШБ |
УХЛ1 |
50 |
13,5 |
|
GALAD Омега LED-100-ШО/У50 |
1002941 |
100 |
220 (150-280) |
10 500 |
ШО |
УХЛ1 |
50 |
13,5 |
|
GALAD Омега LED-100-ШБ/У60 |
1002942 |
100 |
220 (150-280) |
10 500 |
ШБ |
УХЛ1 |
60 |
13,5 |
|
GALAD Омега LED-100-ШО/У60 |
1002943 |
100 |
220 (150-280) |
10 500 |
ШО |
УХЛ1 |
60 |
13,5 |
|
GALAD Омега LED-120-ШБ/У50 |
1002944 |
120 |
220 (150-280) |
12 000 |
ШБ |
УХЛ1 |
50 |
14,0 |
|
GALAD Омега LED-120-ШО/У50 |
1002945 |
120 |
220 (150-280) |
12 000 |
ШО |
УХЛ1 |
50 |
14,0 |
|
GALAD Омега LED-120-ШБ/У60 |
1002946 |
120 |
220 (150-280) |
12 000 |
ШБ |
УХЛ1 |
60 |
14,0 |
|
GALAD Омега LED-120-ШО/У60 |
1002947 |
120 |
220 (150-280) |
12 000 |
ШО |
УХЛ1 |
60 |
14,0 |
|
GALAD Омега LED-40-ШБ/У50 premio |
1002948 |
40 |
220 (108-305) |
5 200 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-40-ШО/У50 premio |
1002949 |
40 |
220 (108-305) |
5 200 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-40-ШБ/У60 premio |
1002950 |
40 |
220 (108-305) |
5 200 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-40-ШО/У60 premio |
1002951 |
40 |
220 (108-305) |
5 200 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-60-ШБ/У50 premio |
1002952 |
60 |
220 (108-305) |
7 800 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-60-ШО/У50 premio |
1002953 |
60 |
220 (108-305) |
7 800 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-60-ШБ/У60 premio |
1002954 |
60 |
220 (108-305) |
7 800 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-60-ШО/У60 premio |
1002955 |
60 |
220 (108-305) |
7 800 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-80-ШБ/У50 premio |
1002956 |
80 |
220 (108-305) |
10 800 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-80-ШО/У50 premio |
1002957 |
80 |
220 (108-305) |
10 800 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-80-ШБ/У60 premio |
1002958 |
80 |
220 (108-305) |
10 800 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-80-ШО/У60 premio |
1002959 |
80 |
220 (108-305) |
10 800 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-100-ШБ/У50 premio |
1002960 |
100 |
220 (108-305) |
13 000 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-100-ШО/У50 premio |
1002961 |
100 |
220 (108-305) |
13 000 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-100-ШБ/У60 premio |
1002962 |
100 |
220 (108-305) |
13 000 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-100-ШО/У60 premio |
1002963 |
100 |
220 (108-305) |
13 000 |
ШО |
У1 |
60 |
12,5 |
|
GALAD Омега LED-120-ШБ/У50 premio |
1002964 |
120 |
220 (108-305) |
15 000 |
ШБ |
У1 |
50 |
12,5 |
|
GALAD Омега LED-120-ШО/У50 premio |
1002965 |
120 |
220 (108-305) |
15 000 |
ШО |
У1 |
50 |
12,5 |
|
GALAD Омега LED-120-ШБ/У60 premio |
1002966 |
120 |
220 (108-305) |
15 000 |
ШБ |
У1 |
60 |
12,5 |
|
GALAD Омега LED-120-ШО/У60 premio |
1002967 |
120 |
220 (108-305) |
15 000 |
ШО |
У1 |
60 |
12,5 |
Светильники могут быть изготовлены с возможностью интеграции в АСУНО «БРИЗ» (GALAD), АСУНО «Кулон» (Sundrax) или АСУНО «Горсвет» (Горизонт). Подробности уточняйте при заказе.
Светильники с комплектацией Vossloh Schwabe
Наименование |
Артикул |
Потребляемая мощность, Вт |
Напряжение сети, В |
Световой поток, лм |
Тип КСС | Климатическое исполнение | Установочный размер, мм |
Масса, кг | |
---|---|---|---|---|---|---|---|---|---|
GALAD Омега LED-40-ШО/У VS |
1002787 |
44 |
220 (90-305) |
3 420 |
ШО |
У1
|
50 |
12,5 |
|
GALAD Омега LED-80-ШО/У VS |
1002788 |
88 |
220 (90-305) |
6 840 |
ШО |
У1
|
50 |
12,5 |
|
GALAD Омега LED-100-ШО/У VS |
1002789 |
110 |
220 (90-305) |
10 260 |
ШО |
У1
|
50 |
12,5 |
|
GALAD Омега LED-150-ШО/У VS |
1002790 |
165 |
220 (90-305) |
13 680 |
ШО |
У1
|
50 |
12,5 |
Опционально светильники могут комплектоваться системой управления освещением LICS Outdoor (до 10 уровней освещённости). Оптические характеристики указаны при рабочей температуре светодиодного модуля tр=65 ºС.
ШБ – широкая боковая КСС
ШО – широкая осевая КСС
Цвет светильника по умолчанию: серый.
