Применение штыревых, тросовых и сетчатых молниеотводов
При строительстве промышленных объектов одной из обязательных инженерных сетей на их территории является сеть молниеотводов. Эти конструкции из стали предотвращают попадание молнии во время грозы в важные инженерные сооружения, кабельные коммуникации, резервуары с горючими и взрывоопасными материалами.
В зависимости от типа здания, его площади и размеров, высоты и других параметров используются молниеотводы в виде стальных штырей, тросов или стальной сетки. Независимо от типа они должны соответствовать требованиям нормативных документов РД 34.21.122-87 или СО 153-34.21.122-2003.
Мы поможем подобрать светильники на ваш объект
Какие задачи выполняет молниеотвод?
Молния представляет собой электрический разряд, который возникает из-за разницы зарядов слоя облаков и земли под ними. При попадании молнии в объекты завода или нефтяной вышки, где ведется работа с нефтью или газом, возможно возгорание и взрыв. Кроме того, из-за высокого напряжения обычно выходят из строя силовые и коммуникационные сети. Для повышения безопасности сотрудников и защиты зданий или конструкций от повреждений используются молниеотводы.
Для нормальной работы молниеотводу на территории нефтедобывающего или нефтеперерабатывающего объекта необходимо три элемента:
- Заземление — металлические предметы, закопанные в грунт и соединенные с молниеотводом отдельной вышкой. Основное требование к молниеотводам — нужный уровень сопротивления сети, благодаря которому заряд утилизируется именно в этот сегмент цепи.
- Токовод — используется для отвода заряда от молниеприемника к заземлению. Он соединяет два элемента молниеотвода, но при этом сам изолирован надежной полимерной изоляцией. Благодаря этому заряд высокого напряжения не попадает в рабочую электрическую сеть и не приводит к срабатыванию УЗО или перегоранию проводников. В качестве токопроводящей жилы используется алюминиевая или медная проволока.
- Молниеприемник — основной элемент молниеотвода, который захватывает разряд молнии. Он должен располагаться выше, чем самые высокие точки заземляемых объектов.
Наличие молниеотвода приводит к тому, что разряд накопленного электричества происходит раньше, а сама молния попадает в молниеприемник. Защищенная такой инженерной конструкцией зона имеет вид конуса. Его высота и диаметр основания зависят от требуемой степени защиты.
Типы молниеотводов

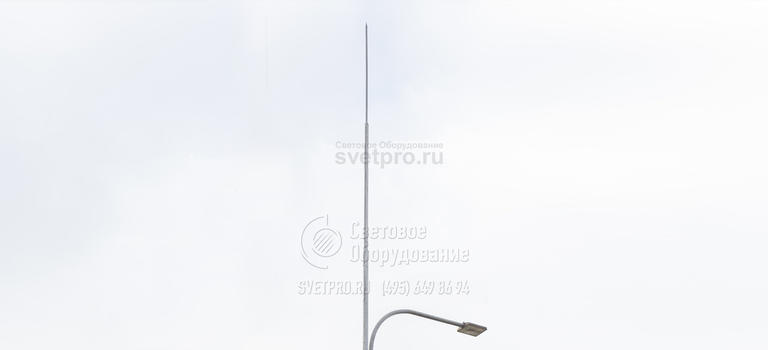

Наиболее распространенный вид молниеприемника — штыревой. Он имеет вид тонкого стального штыря, который располагается вертикально и крепится на верхушке осветительной мачты или опоры. Такая разновидность используется в случаях, когда нужно предотвратить попадание молнии в высокие объекты, расположенные недалеко от молниеотвода.
Также при строительстве нефтеперерабатывающих и нефтедобывающих объектов используются другие типы:
- Тросовые — стальной трос натягивается между двумя мачтами. Используется в том случае, когда нужно предотвратить попадание молнии в длинные и узкие объекты. Чаще всего его устанавливают над линиями электропередач, коммутационными кабелями, трубопроводными коммуникациями.
- Сетчатый — имеет вид стальной сетки, которая натягивается между четырьмя опорами или другими элементами. Применяется в том случае, когда нужно защитить определенную площадку. Например, склад с нефтяными или газовыми резервуарами.
На практике в качестве основы молниеотвода выступают стальные мачты или опоры освещения. На них можно одновременно установить прожекторы или светильники, чтобы сократить число инженерных конструкций и упростить движение транспорта по территории.
Куда обратиться?
Приобрести молниеотводы различных типов, а также заказать составление проекта инженерной сети можно в нашей производственной компании. Для оформления заявки и получения консультаций воспользуйтесь формой обратной связи на сайте или позвоните менеджерам отдела продаж.
