Молниеотвод

Главная > Каталог продукции > Стальные опоры и мачты > Молниеотводы > Молниеотвод

Область применения:	Молниеотводы применяются для защиты от ударов молний зданий, сооружений, автозаправок и иных объектов.
Назначение:	Молниеотводы

Покрытие (фильтр):	Горячее цинкование
Покрытие:	Горячее цинкование по ГОСТ 9.307-89
Артикул производителя:	НФГ 7 / 8 / 9 / 10 / 11,5
Материал:	Листовой металлопрокат
Размер фланца:	190-320 мм
Вес:	43-222 кг
Высота:	7-18 м
Форма опоры:	Граненая

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

как выбрать опору?

Что входит в комплект мачты с мобильной короной

Что входит в комплект мачты со стационарной короной

Как доставляются мачты освещения большой высоты до места установки

Как доставляются мачты большой высоты

Какой срок службы у мачт и опор

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Название	Обозначение опоры	Наименование закладного элемента фундамента	Масса*, кг	H, мм	h1, мм	h, мм	А, мм	Б, мм
НФГ-7	НФГ-5,0-З(2)-ц	ЗФ-16/4/К140-1,2-б	43	7000	1200	2000	190	140
НФГ-8	НФГ-5,0-З(3)-ц	ЗФ-16/4/К140-1,2-б	46	8000	1200	3000	190	140
НФГ-9	НФГ-5,0-З(4)-ц	ЗФ-16/4/К140-1,2-б	51	9000	1200	4000	190	140
НФГ-10	НФГ-5,0-З(5)-ц	ЗФ-16/4/К140-1,2-б	55	10000	1200	5000	190	140
НФГ-9	НФГ-7,0-З(2)-ц	ЗФ-20/4/К230-1,5-б	88	9000	1500	2000	320	230
НФГ-10	НФГ-7,0-З(3)-ц	ЗФ-20/4/К230-1,5-б	91	10000	1500	3000	320	230
НФГ-11	НФГ-7,0-З(4)-ц	ЗФ-20/4/К230-1,5-б	96	11000	1500	4000	320	230
НФГ-12	НФГ-7,0-З(5)-ц	ЗФ-20/4/К230-1,5-б	100	12000	1500	5000	320	230
НФГ-12	НФГ-10,0-З(2)-ц	ЗФ-20/4/К230-2,0-б	148	12000	2000	2000	320	230
НФГ-13	НФГ-10,0-З(3)-ц	ЗФ-20/4/К230-2,0-б	153	13000	2000	3000	320	230
НФГ-14	НФГ-10,0-З(4)-ц	ЗФ-20/4/К230-2,0-б	162	14000	2000	4000	320	230
НФГ-15	НФГ-10,0-З(5)-ц	ЗФ-20/4/К230-2,0-б	166	15000	2000	5000	320	230
НФГ-16	НФГ-10,0-З(6)-ц	ЗФ-20/4/К230-2,0-б	169	16000	2000	6000	320	230
НФГ-17	НФГ-10,0-З(7)-ц	ЗФ-20/4/К230-2,0-б	173	17000	2000	7000	320	230
НФГ-12	НФГ-10,0(100)-З(2)-ц	ЗФ-24/4/К230-2,0-б	184	12000	2000	2000	320	230
НФГ-13	НФГ-10,0(100)-З(3)-ц	ЗФ-24/4/К230-2,0-б	189	13000	2000	3000	320	230
НФГ-14	НФГ-10,0(100)-З(4)-ц	ЗФ-24/4/К230-2,0-б	198	14000	2000	4000	320	230
НФГ-15	НФГ-10,0(100)-З(5)-ц	ЗФ-24/4/К230-2,0-б	202	15000	2000	5000	320	230
НФГ-16	НФГ-10,0(100)-З(6)-ц	ЗФ-24/4/К230-2,0-б	205	16000	2000	6000	320	230
НФГ-17	НФГ-10,0(100)-З(7)-ц	ЗФ-24/4/К230-2,0-б	209	17000	2000	7000	320	230
НФГ-18	НФГ-10,0(100)-З(8)-ц	ЗФ-24/4/К230-2,0-б	222	18000	2000	8000	320	230

H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.

ОПИСАНИЕ

Молниеотводы применяются для защиты всевозможных сооружений от удара молнии. Они представляют собой конструкции, состоящие из трех или двух частей, которые могут устанавливаться на крыше здания или размещаться отдельно от него.

Молниеотвод состоит из молниеприемника, токоотвода, заземлителя и несущего основания. Молниеприемник обычно представляет собой заостренный металлический стержень или металлический трос. Стержень устанавливается вертикально, трос располагается горизонтально. Молниеприемником может быть и сетка, которую укладывают на крышу строения.

Токоотвод предназначен для пропускания заряда к заземлителю и соединяет молниеприемник с контуром заземления. Он представляет собой стальную трубу, стальной трос или металлическую полосу.

Заземлители в молниеотводах бывают вертикальными и горизонтальными. Их делают из стальных стержней или уголков из стали.

Все элементы конструкции соединяют между собой при помощи сварки. Молниеотводы имеют различные модификации и обладают разной защитной зоной, радиус которой зависит от высоты конструкции. Опора для нее может быть деревянной, железобетонной или металлической.

Особенности конструкции

Молниеотводы выполнены на базе опор НФГ и представляют собой конструкцию, состоящую из двух элементов: ствола опоры и надставки. Надставка крепится к стволу при помощи болтового соединения. Стволы опор выполнены из листового металлопроката, материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.

Покрытие

Антикоррозионное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации. Ствол опоры может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032–74.

Фотогалерея

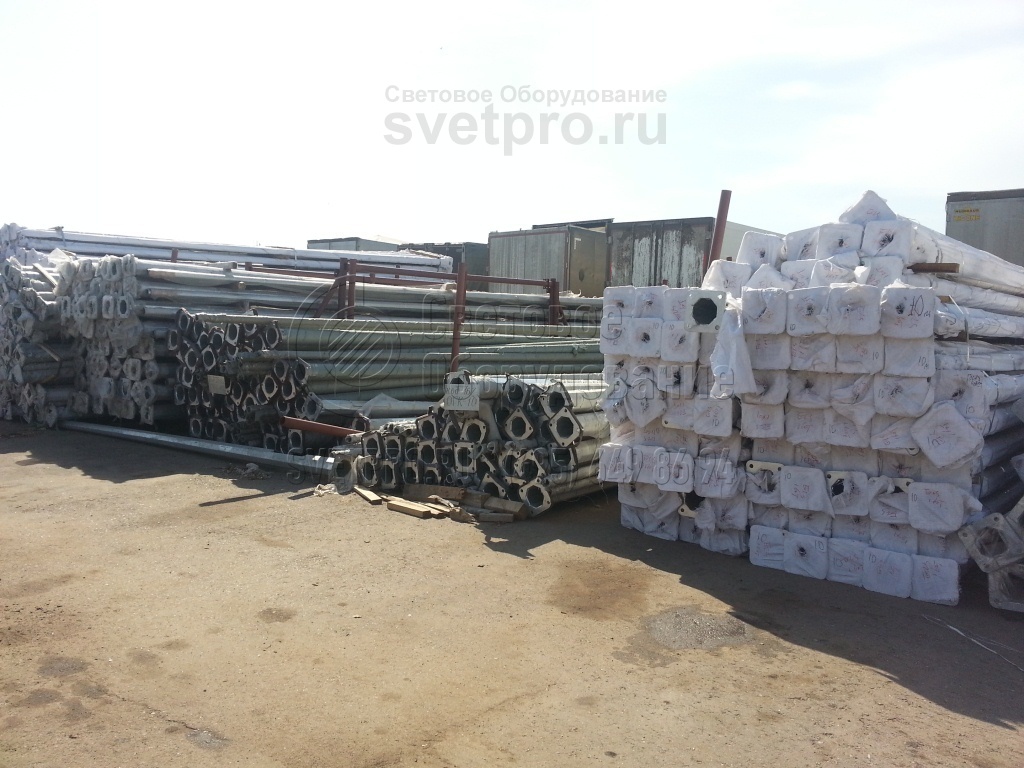

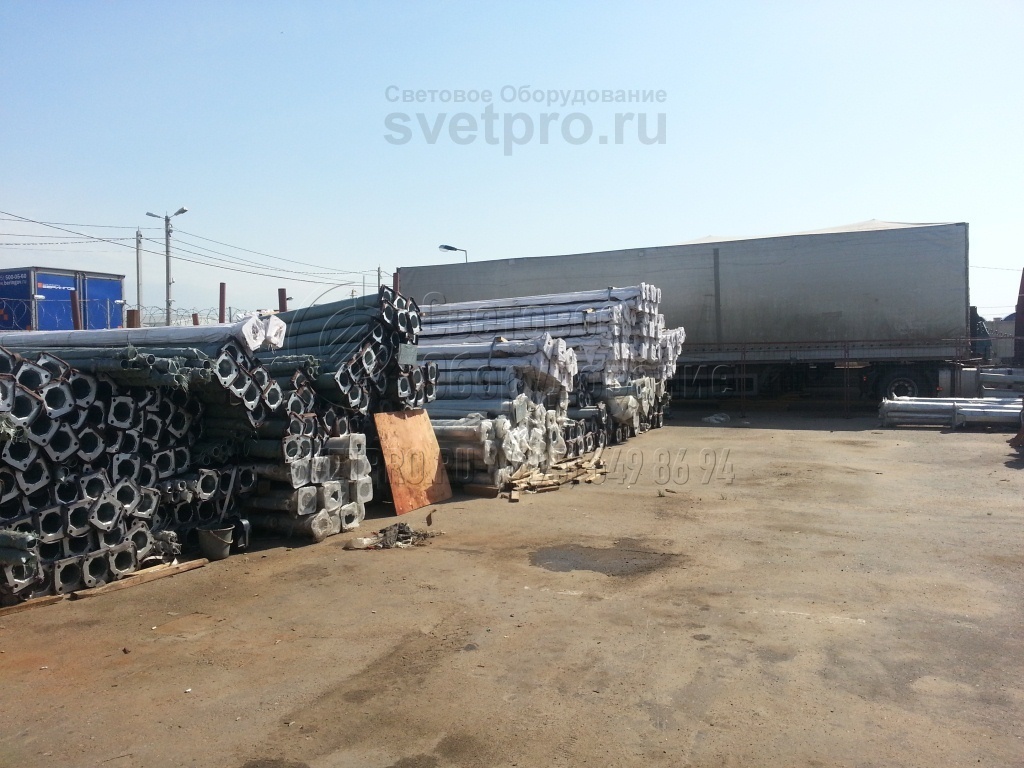

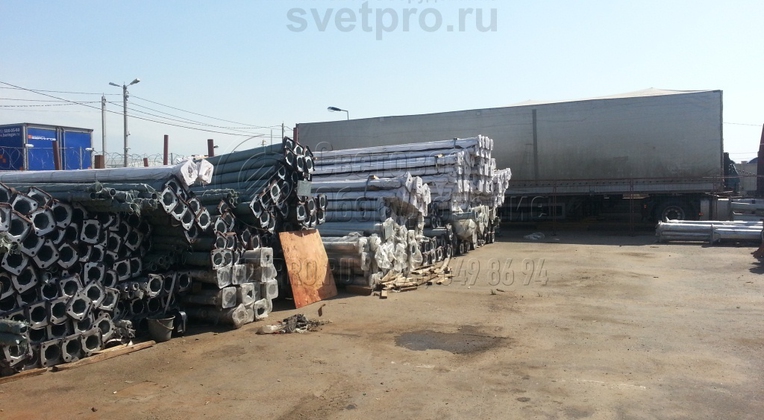

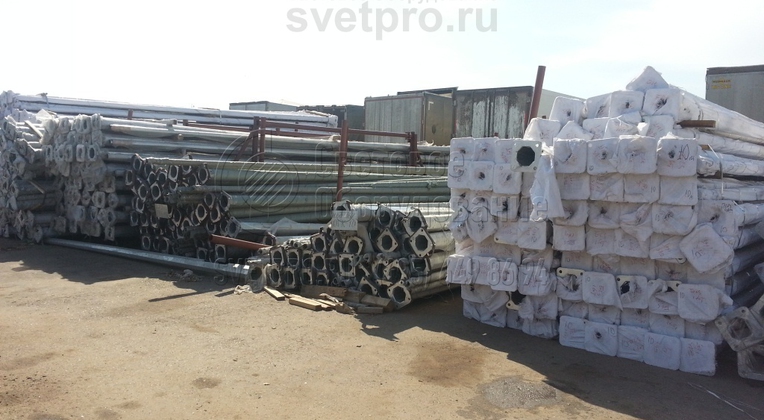

1. Молниеотводы изготавливаются на базе несиловых опор, которые обычно применяются для строительства осветительной инфраструктуры. Поэтому производитель имеет возможность отгрузить в адрес заказчика большое количество этих инженерных конструкций за минимальное время.

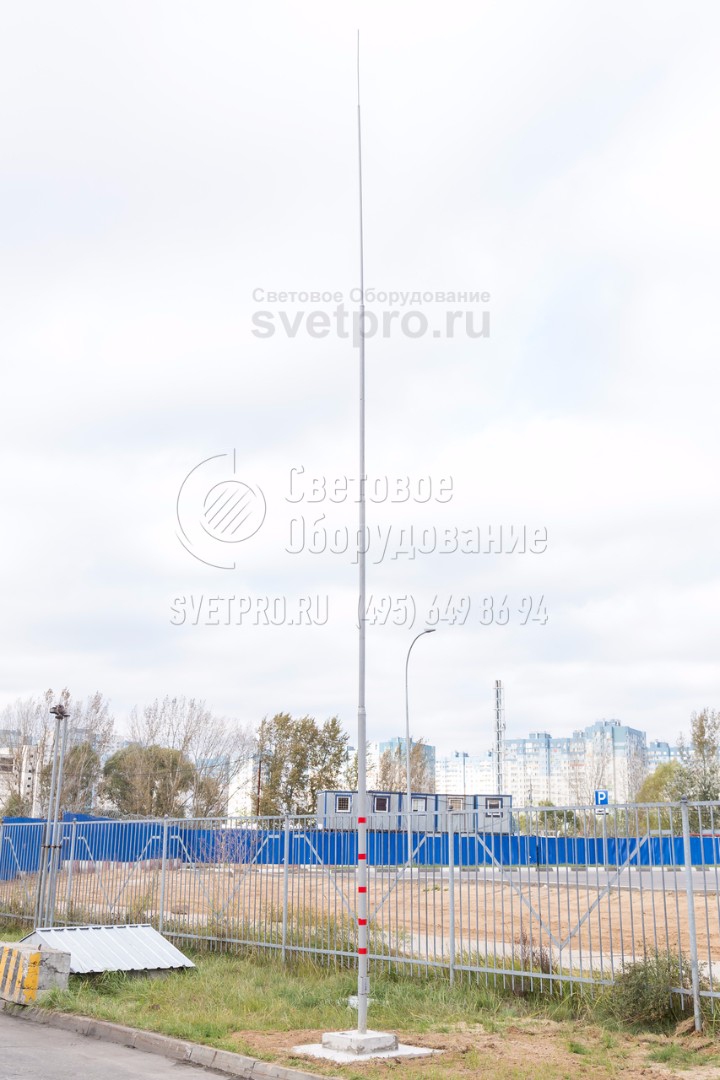

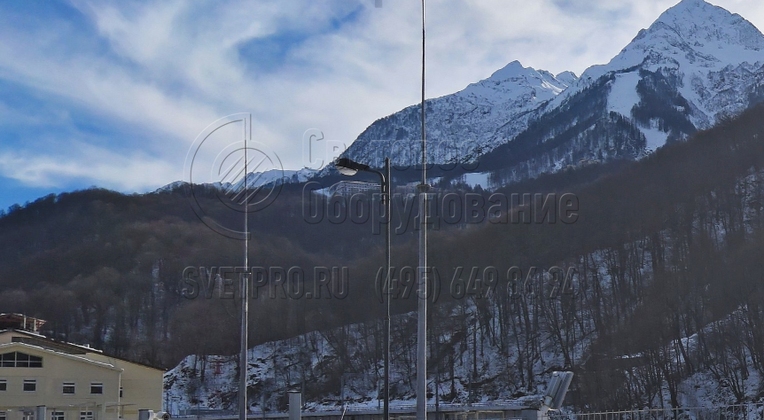

2. Для превращения опоры, которая представлена на изображении, в молниеотвод достаточно на ее оголовок установить штырь молниеприемника. Монтаж производится в то же место и таким же способом, как обычный кронштейн. Поэтому сборка не требует внесения изменений в начальную конструкцию.

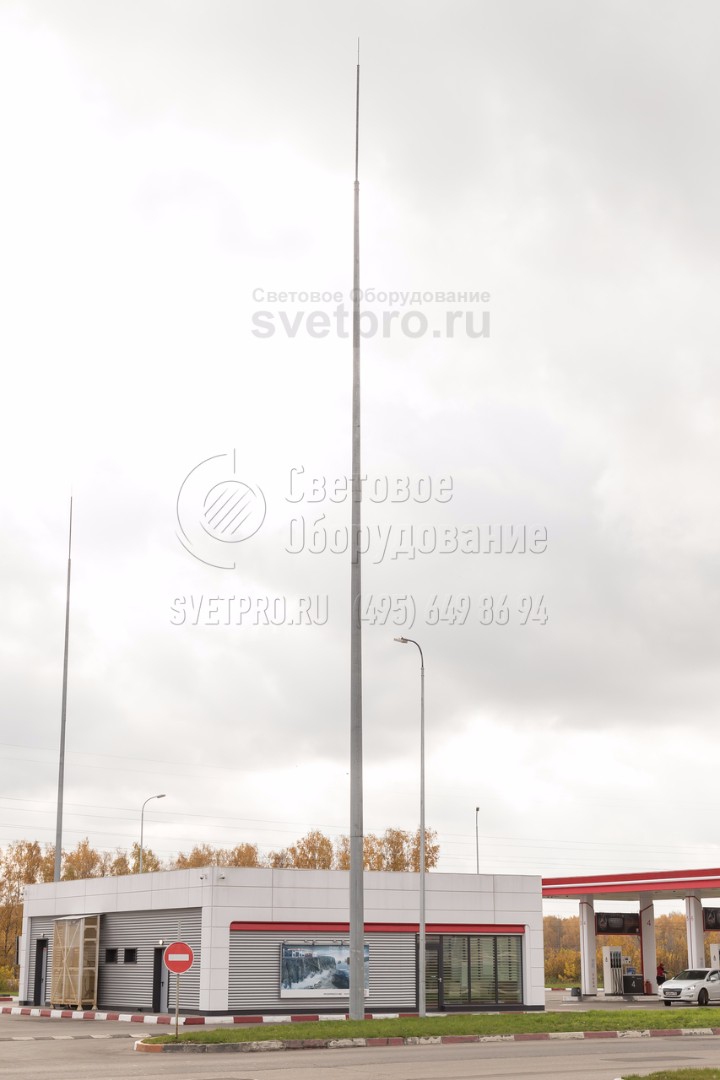

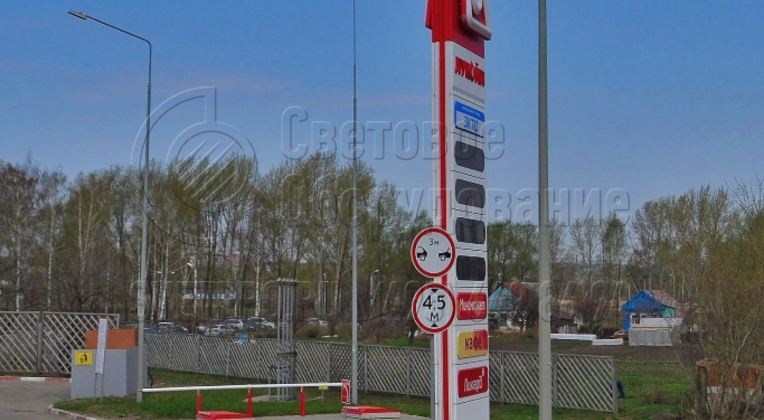

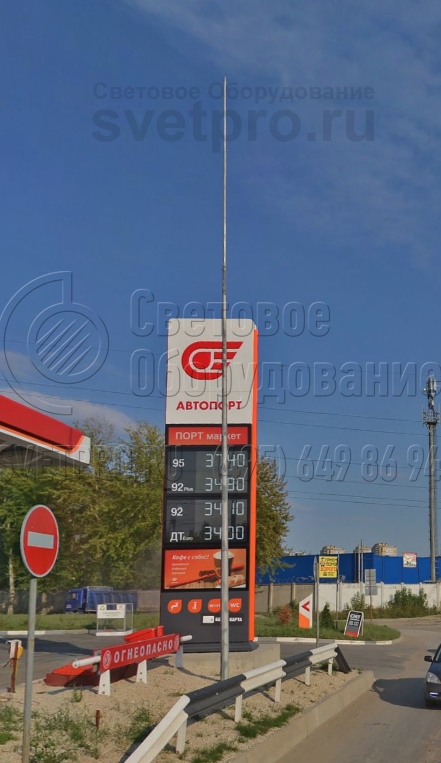

3. Молниеотводами в обязательном порядке оснащаются объекты, на которых хранятся или продаются воспламеняющиеся или горючие вещества. Представленный на изображении молниеотвод служит для защиты резервуаров для топлива на автозаправочной станции от попадания молнии.

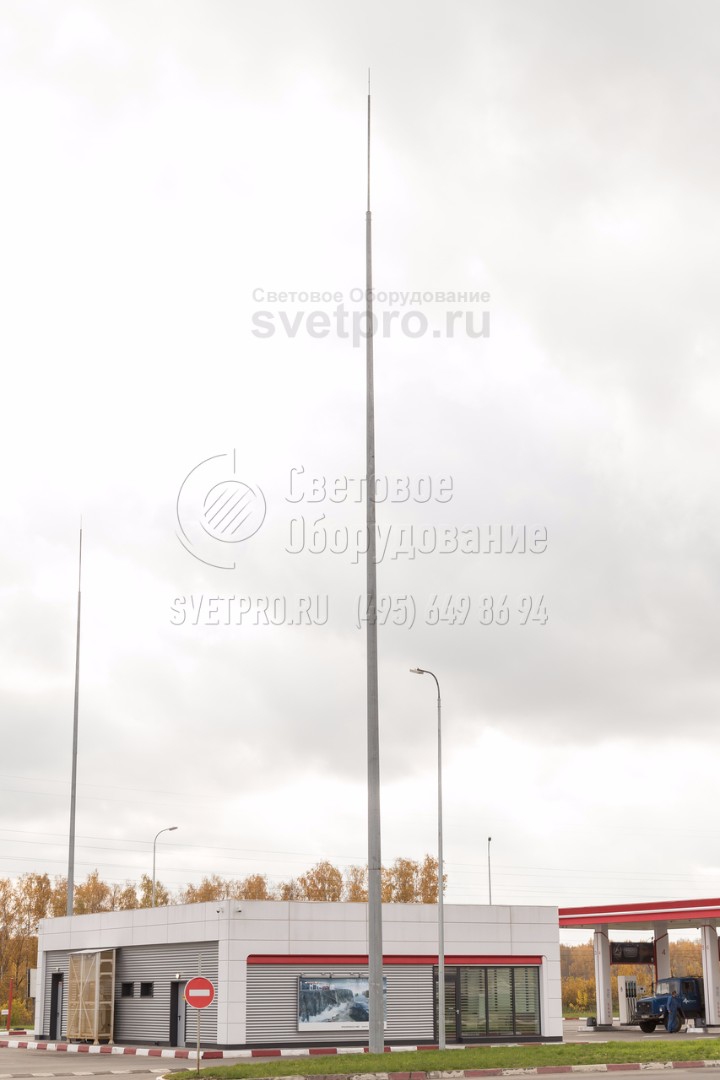

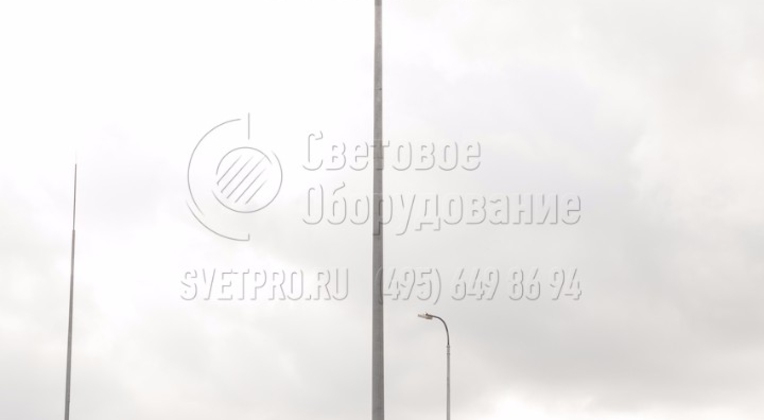

4. На этом изображении представлен молниеотвод, который установлен на территории автозаправочной станции. Благодаря тому, что по форме и размерам он полностью повторяет классическую опору, его легко вписать в окружающую инфраструктуру. Он не выделяется на фоне других объектов.

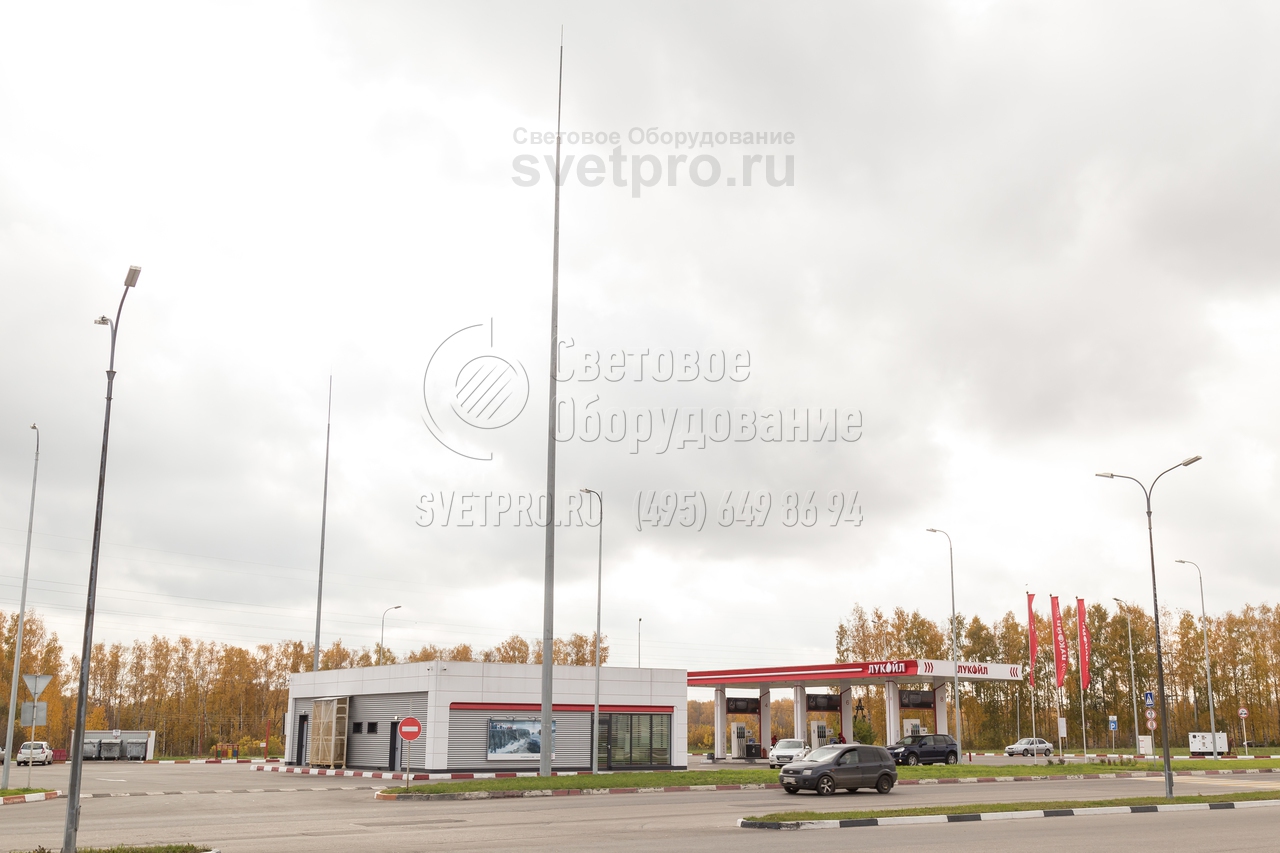

5. От высоты молниеотвода зависит площадь конуса, который будет защищен от попадания молнии во время грозы. Длина конструкции рассчитывается как длина базового корпуса осветительной опоры и длина штыря без хвостовой части. Установка молниеотводов производится на фланец и закладной элемент.

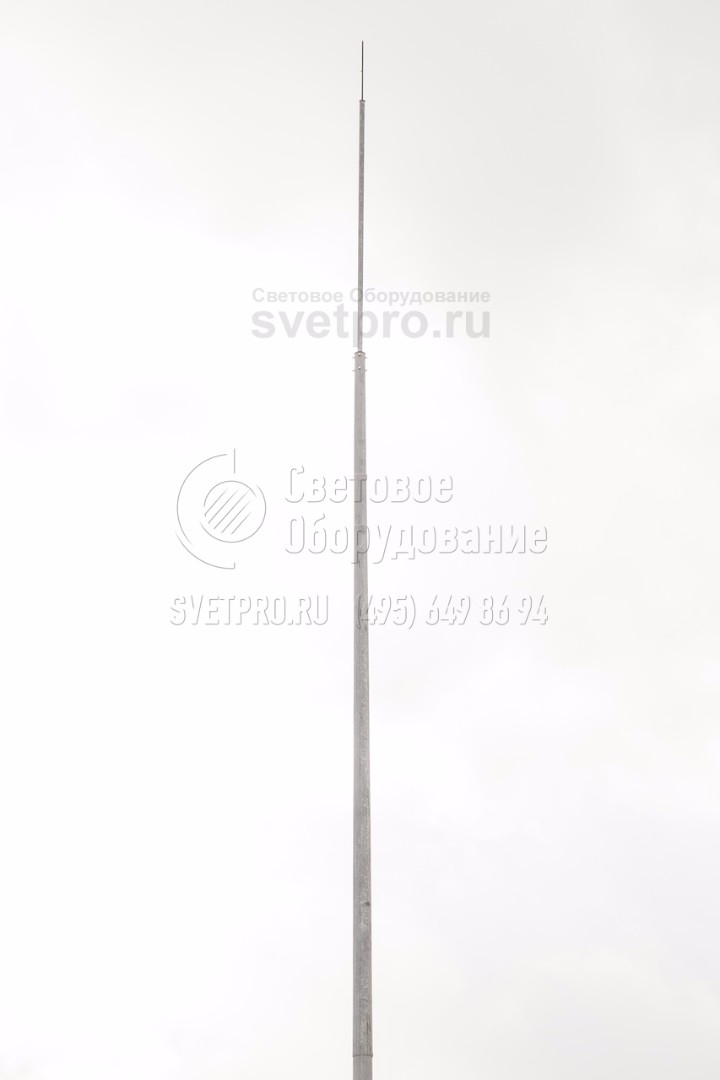

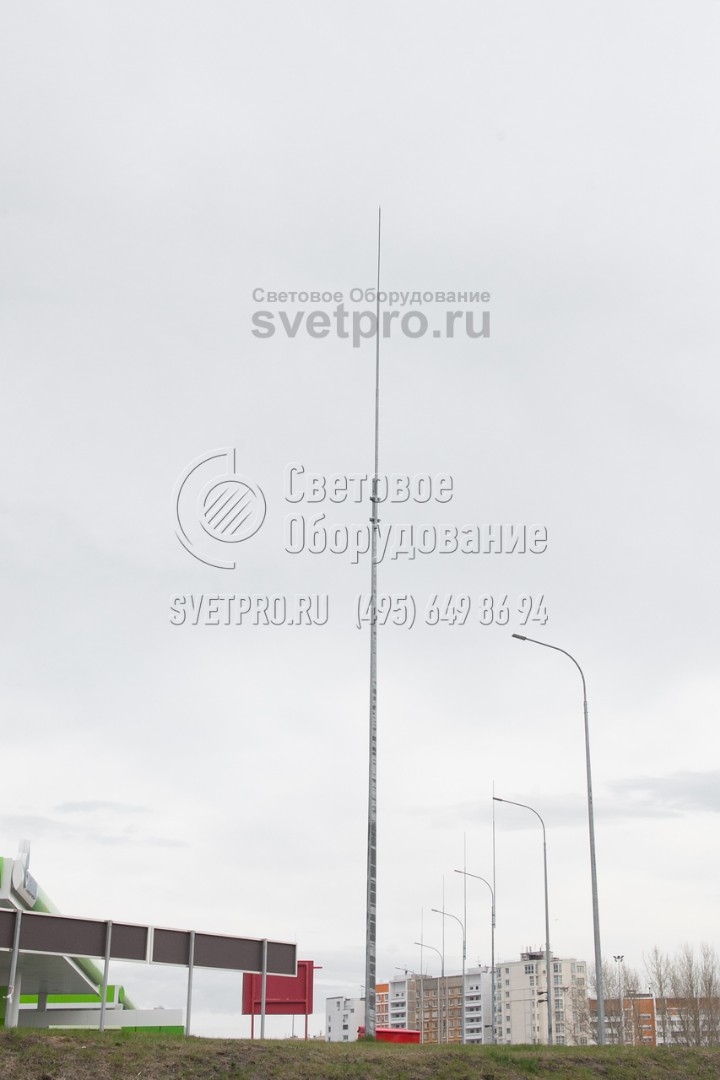

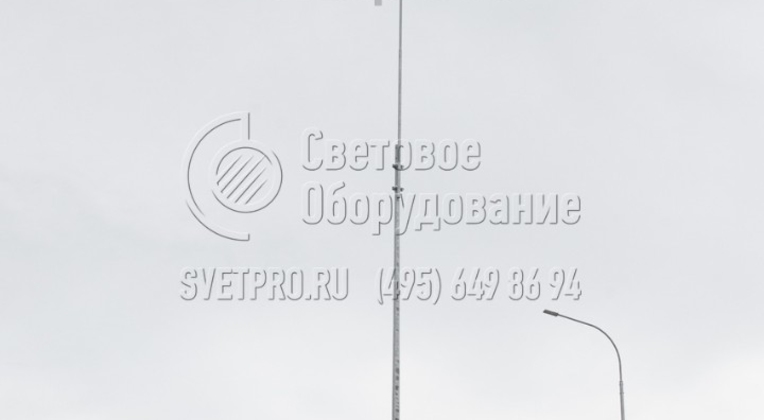

6. На этом изображении вы видите верхнюю часть опоры, на которой установлен штырь для молниезащиты прилегающих объектов. Для крепления этой детали на верхушке используются болты. Поэтому, если штырь будет поврежден из-за ветра или электрического разряда, его можно заменить.

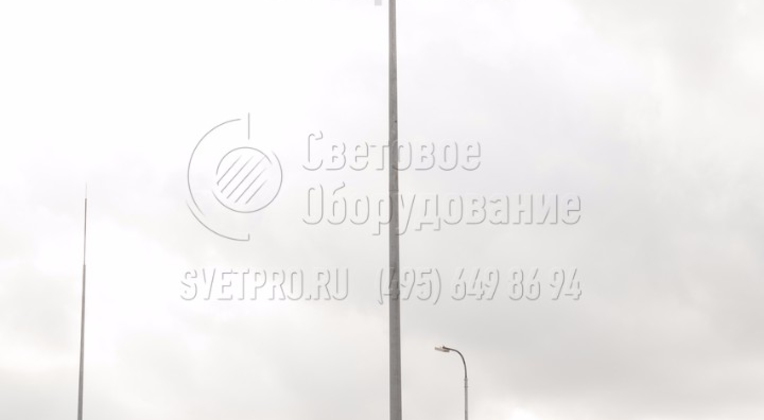

7. В защищенное пространство попадают объекты, которые находятся в границах воображаемого конуса с вершиной, которая совпадает с верхушкой штыря молниеприемника. Поэтому модели на базе несиловых опор могут защитить только невысокие здания и сооружения на прилегающей территории.

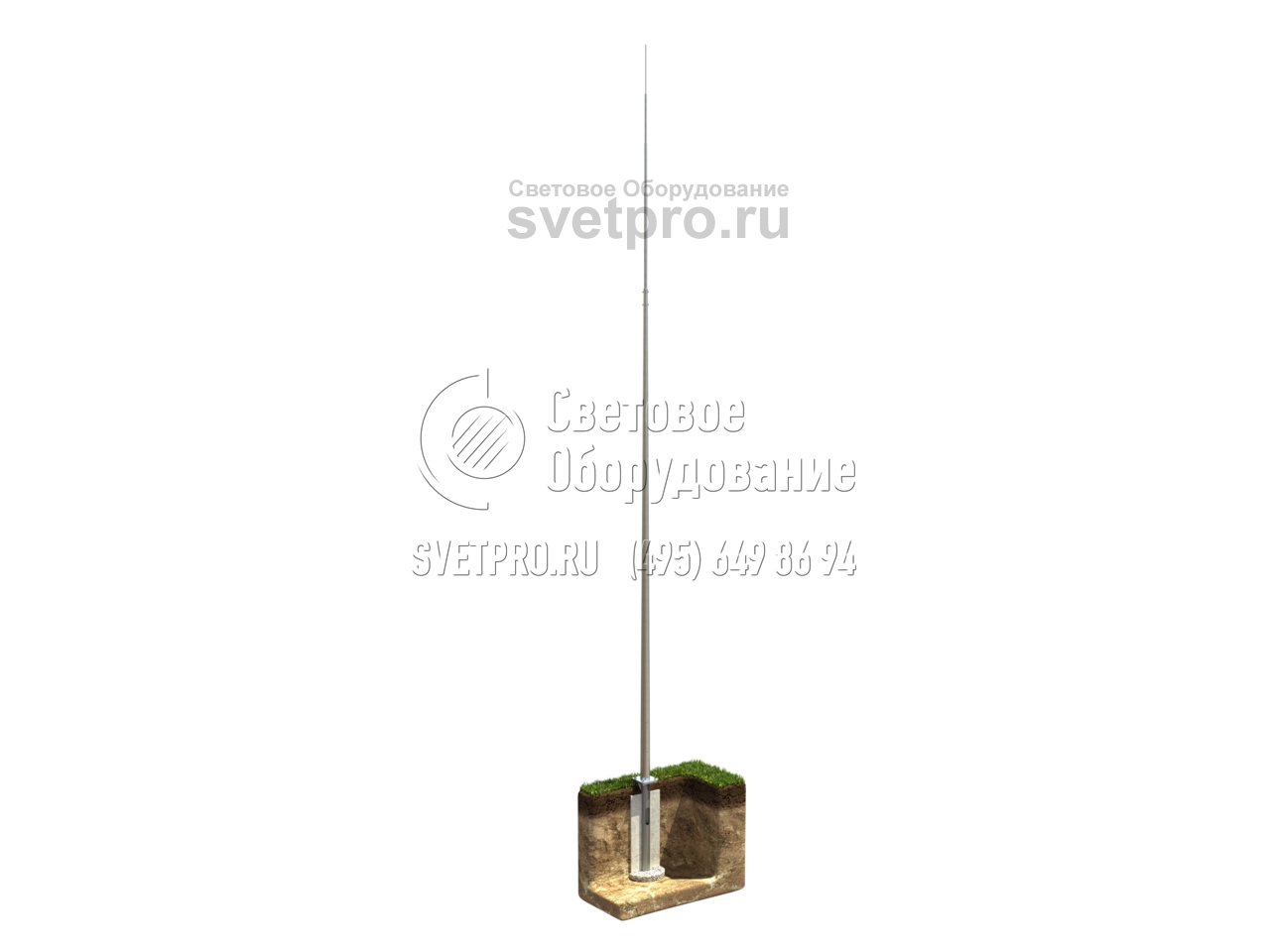

8. Установка опор, на которые крепится штырь молниеприемника, производится на квадратную опорную площадку. Для крепления наземной части нужен закладной элемент трубчатого типа, который предварительно бетонируется в котловане. Крепление производится с помощью болтов с гайками.

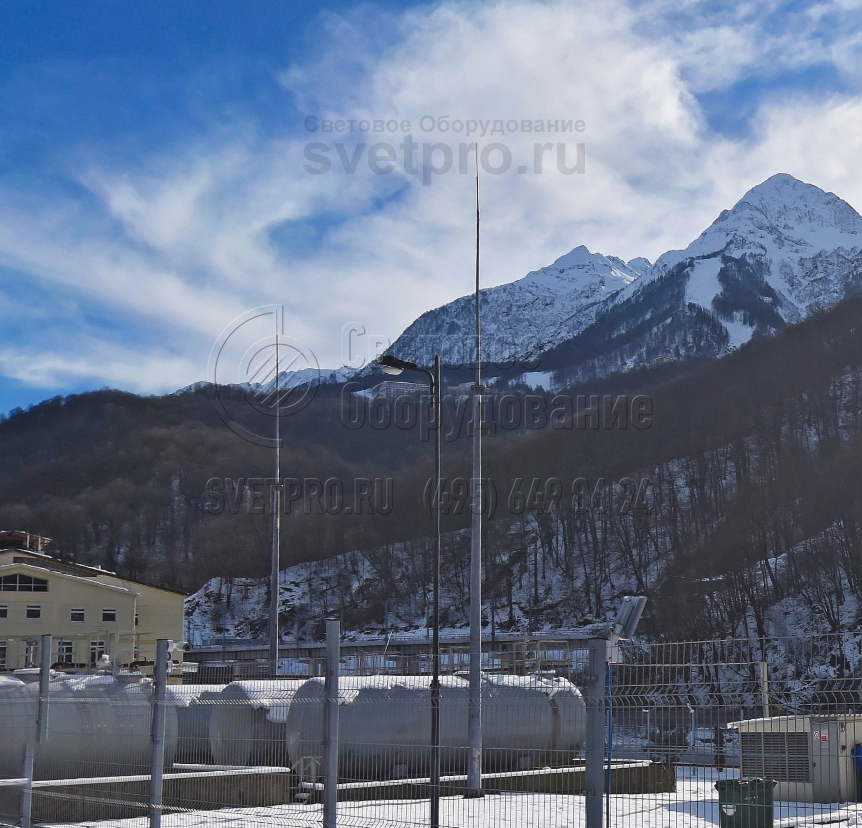

9. На представленном изображении молниеотводы используются для защиты цистерн, где хранятся продукты нефтепереработки. Для предотвращения коррозии и увеличения срока службы инженерных конструкций все детали изделия покрываются слоем цинка, который формирует непроницаемый для воды барьер.

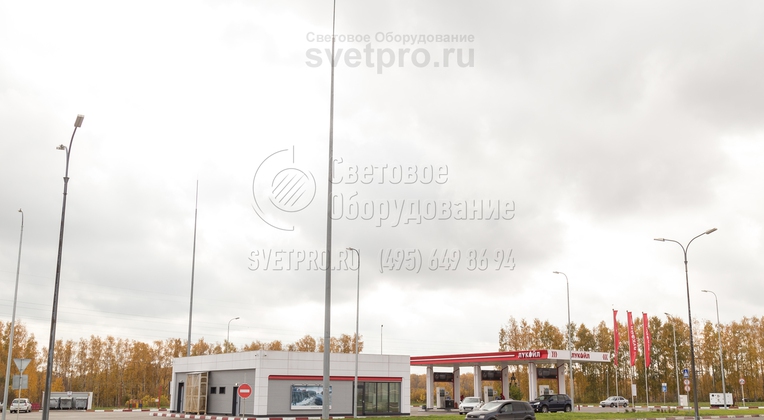

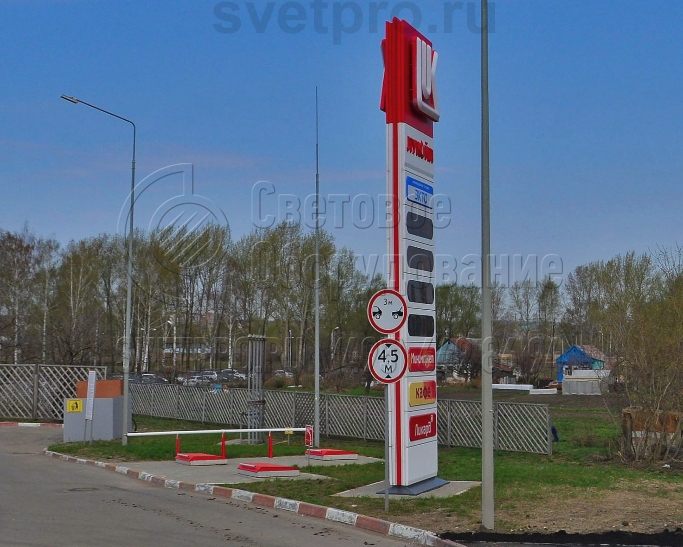

10. На представленной фотографии молниеотвод используется для защиты от ударов молний построек на АЗС. Молниеотводы являются обязательной частью инфраструктуры заправочного комплекса. На них можно установить также светильники для освещения прилегающей территории торгового объекта.
11. Для производства стволов молниеотводов используется листовая сталь. Заготовки из листового проката разрезаются на детали с помощью плазменной резки, после чего сгибаются в граненый ствол конусовидной формы. Изделия имеют небольшой вес и легко устанавливаются на защищаемом объекте.
12. Для установки молниеотвода используется фланец. Крепление наземной части производится на трубчатую закладную деталь, которая видна в нижней части изображения. Длина и диаметр закладной детали определяется по типовой технической документации, которую использует производитель.
13. Длина штыря молниеотвода может быть достаточно большой. Благодаря этому увеличивается общая высота конструкции и в защищенное пространство попадают более высокие или дальше расположенные объекты. Прочности ствола для удержания штыря достаточно благодаря ребрам жесткости.
