Светодиодное уличное освещение, типовые решения

Главная > Учебник светотехники > Уличное освещение > Светодиодное уличное освещение, типовые решения

Современные осветительные элементы практически исключают возникновение различных неполадок в работе, свойственных ранее применяемым установкам.

Особое внимание в наше время уделяется использованию уличного искусственного освещения, способного обеспечить комфорт и безопасность перемещений и пребывания людей на улицах и открытых площадках.

Осветительные конструкции уличного типа устанавливаются:

  • около жилых подъездов;
  • на дворовых территориях, как в условиях города, так и в частных домах;
  • на тротуарах и вдоль дорог;
  • на остановках общественного транспорта;
  • на парковках и стоянках;
  • на площадях, прилегающих к различным зданиям административного характера, в том числе образовательным и медицинским учреждениям;
  • на производственных объектах.

Они ориентированы в первую очередь на практическую пользу – обеспечение уровней средней освещенности, согласно установленных нормативов для локаций различного рода. Их принято называть утилитарными.

Стоит отметить, что современные требования к уличному освещению имеют также эстетическую составляющую. Использование осветительных конструкций дает возможность создавать из городских объектов уникальные композиции, имеющие гармоничный и эстетически привлекательный вид, добавляющие оригинальности стандартным транспортным развязкам.

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Мы поможем подобрать светильники на ваш объект

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
м
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

Особенности осветительных конструкций

Чаще всего для обустройства улиц осветительными элементами используются светильники консольного типа, которые устанавливаются при помощи специализированных кронштейнов, фиксируемых на осветительных опорах.

Опоры (либо же столбы, мачты, стойки) выполняются из стальных трубчатых, а также композитных либо же железобетонных материалов.

В том случае, когда проводится прокладка питающего кабеля подземным путем, используют исключительно опоры не силового характера, которые можно использовать исключительно для установки осветительного оборудования.

Применение силовых опор дает возможность выполнять прокладку СИП по воздуху, при этом проводить установку дорожных знаков, специализированных камер и систем контроля выполнения правил дорожного движения, различного рода рекламных конструкций и других элементов.

Когда опоры устанавливают в локациях с затрудненным или невозможным доступом для специальной техники, оптимальным выбором станет использование уникальных опор граненого типа, имеющих механизм складывания П-ФГ (ОГКС). Опоры данного типа успешно использованы в рамках проведения программы «Дворы Москвы».

Практически во всех ситуациях поверхности опорных конструкций проходят антикоррозийную обработку при помощи методики цинкования. Использование такого способа дает возможность получить оптимальные внешние и эксплуатационные параметры, значительно увеличив срок эксплуатации.

При установке опор фланцевого типа, проводится предварительное бетонирование закладной детали трубчатого типа либо анкерного типа, на которые после фиксируют опоры. При установке прямостоечных разновидностей опор вкапывание и последующее бетонирование проводится одновременно.

Кронштейны консольной разновидности дают возможность устанавливать на опоры светильники в количестве от одного до четырех. Такие виды кронштейнов выполняются из прокатных труб, которые сгибаются и проходят сваривание.

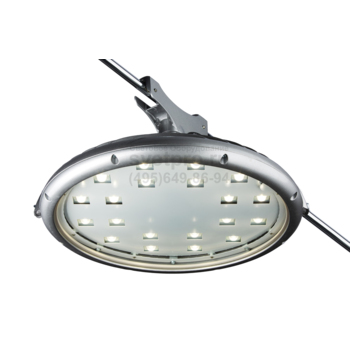

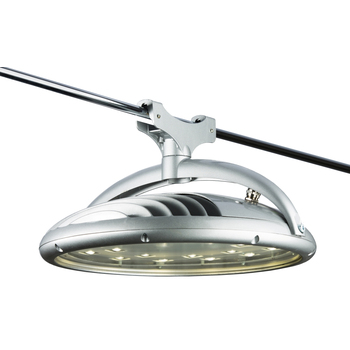

Стандартным вариантом для использования в уличном освещении являются светильники, в которые установлены лампы газоразрядного типа (ДНаТ либо же МГЛ), имеющие серию ЖКУ или же ГКУ. Достаточно часто оптимальным вариантом становятся светильники подвесного характера видов ЖСУ или ГСУ, которые монтируются с использованием тросов, натягиваемых между определенными зданиями либо опорами над дорогой или пешеходными зонами.

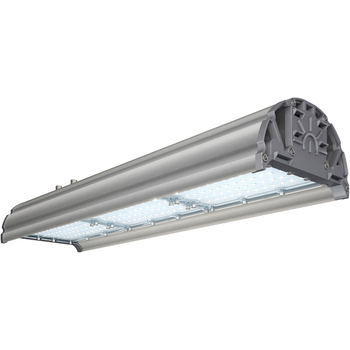

Однако на сегодняшний день лидирующие позиции постепенно занимают светодиодные установки, которые при значительных показателях экономии электроэнергии дают возможность получить оптимальные параметры освещения.
Показатель светоотдачи светильников данной разновидности может превышать 100 лм/Вт, что считается самым высоким показателем среди осветительных элементов, применяемых сегодня. При этом производитель гарантирует, что они проработают свыше пятидесяти тысяч часов.

Современные осветительные элементы практически исключают возникновение различных неполадок в работе, свойственных ранее применяемым установкам, в том числе замыканий, перегревов, нарушений световых потоков и др.

Такие светильники комплектуются светодиодными элементами высокого качества, оптической составляющей, специализированным компонентами электронного характера, уникальными корпусами с тщательно продуманной методикой тепловыведения.

Однако стоит отметить, что современный рынок светотехнической продукции нередко наполнен и устройствами кустарного производства. Нередко нерадивые компании-производители освещения такого рода проводят попытки захватить часть рынка и получить прибыль за счет низкой стоимости, которая в свою очередь формируется в ущерб качеству.

При использовании услуг таких компаний часто оборудование достаточно быстро выходит из строя, а замена элементов требует дорогостоящих работ по монтажу.

Типовые вариации освещения утилитарного характера

На сегодняшний день можно выделить несколько вариаций освещения светодиодного типа, реализуемых при помощи осветительных приборов системы GALAD.

При оснащении четырехполосной дороги с наличием разделительной полосы применяются светильники разновидности GALAD модели «Волна LED-200», имеющие широкую боковую КСС. Светильники устанавливаются на граненных опорах несилового характера HФГ-9,0-05-Ц, при помощи использования кронштейнов двухрожковой консольной разновидности, имеющих серию «Стандарт 1.K2-1,0-1,5-Ф2-ц».

Установка опор проводится по разделительной полосе, с промежутком в 30 метров, при этом рожки кронштейнов установлены с разворотом на 180 градусов и направляются на проезжую часть.

Допускается и другой вариант освещения четырехполосной дороги с наличием двойной сплошной полосы при помощи светильников GALAD серии «Омега LED-120», имеющих широкую боковую КСС. Данные светильники устанавливаются на опоры граненного типа, имеющие несиловой характер HФГ-8,0-05-Ц при помощи кронштейнов консольного типа, имеющих серию «Стандарт 1.K1-1,5-1,5-Ф1-ц». При этом опорные установки размещаются в шахматном порядке по крайним точкам дороги с промежутком в 30 метров.

При обустройстве дороги, имеющей две полосы, используются светильники системы GALAD «Циклоп LED-З0», имеющие широкую осевую КСС. Такие элементы устанавливаются на опорных конструкциях граненного характера, имеющих несиловую разновидность -5,0-05-Ц при помощи кронштейнов консольной разновидности, имеющих серию «Стандарт 1.K1-1,5-1,0-Ф1-ц». Установка опорных конструкций проводится по крайней точке дороги через каждые 30 метров.

В процессе оснащения площадки для детей, либо же иной территории рядом с жилыми домами, имеющей площадь от 150 до 200 метров, используются устройства GALAD модели «Волна мини» типа LED-40, имеющие широкую боковую КСС. Светильники устанавливаются на опорные конструкции складного вида П-ФГ-6,0-к-2 при помощи использования универсального крепежного узла. Проводится установка двух таких конструкций, направленных друг на друга.

В процессе установки освещения бюджетного характера на территории жилого района применяются светильники GALAD модели «Победа LED-60-ШБ2/K50». Установка элементов проводится на несиловых опорных конструкциях граненного типа, имеющих высоту 6 метров HФГ-6,0-05Ц. Используются специальные кронштейны, имеющие серию «Стандарт 1.K1-1,5-1,5-Ф1-ц». Установка опорных конструкций проводится непосредственно на тротуаре с промежутком в 20 метров, при этом освещение направлено на дорогу и зону парковки.

При обустройстве остановки общественного транспорта, размещенной за городом используется осветительный комплекс автономной разновидности GALAD SOL-40. Такая система работает при помощи солнечных батарей, и обеспечивает освещение в ночное время суток при помощи осветительного прибора GALAD «Стандарт LED». Также проводится установка защитной юбки антивандального типа.
