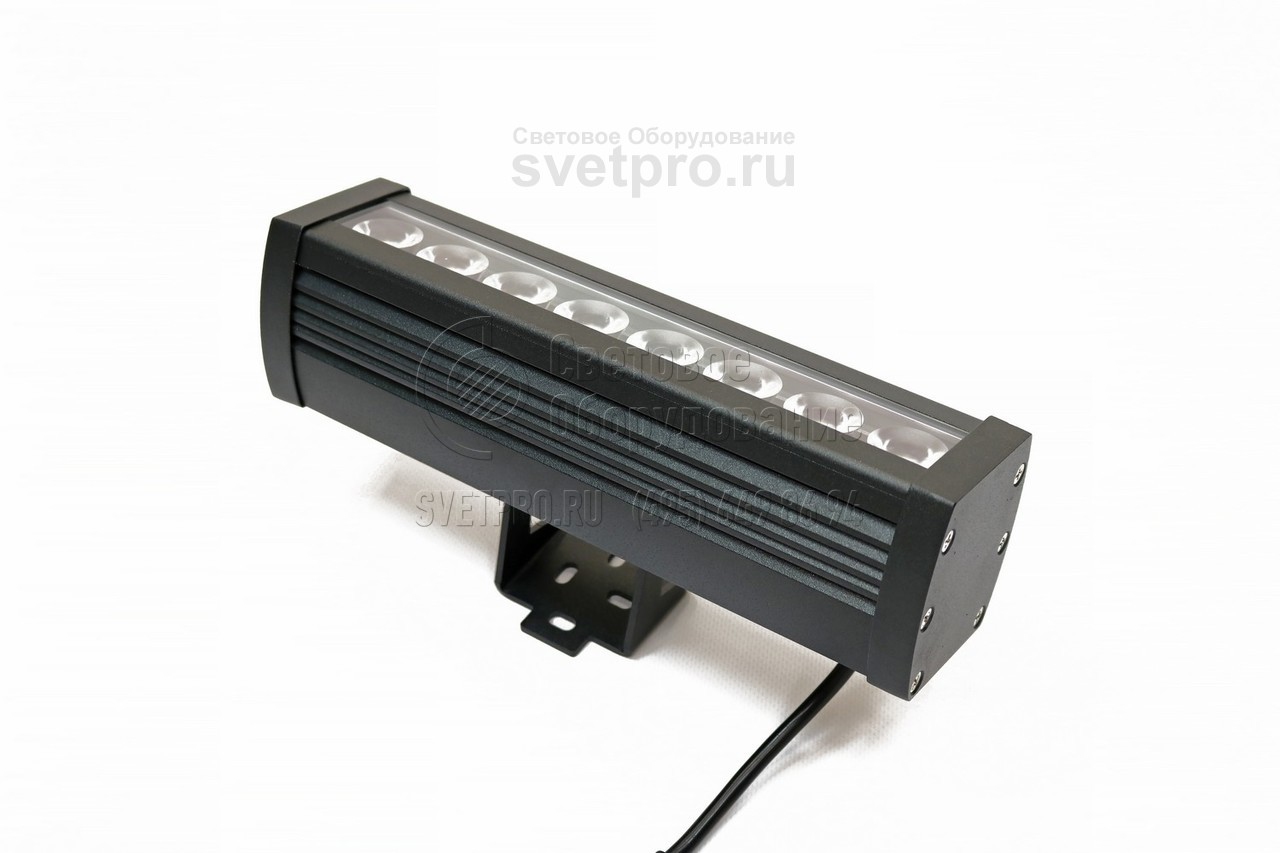

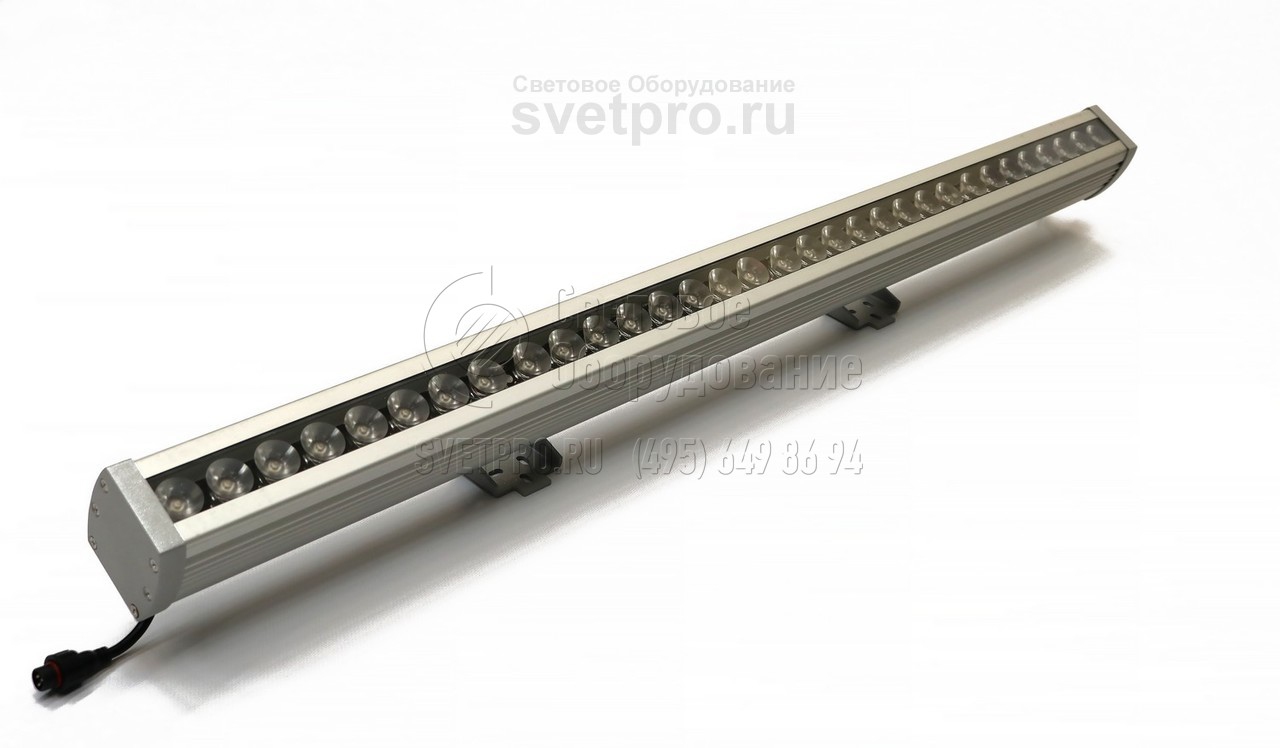

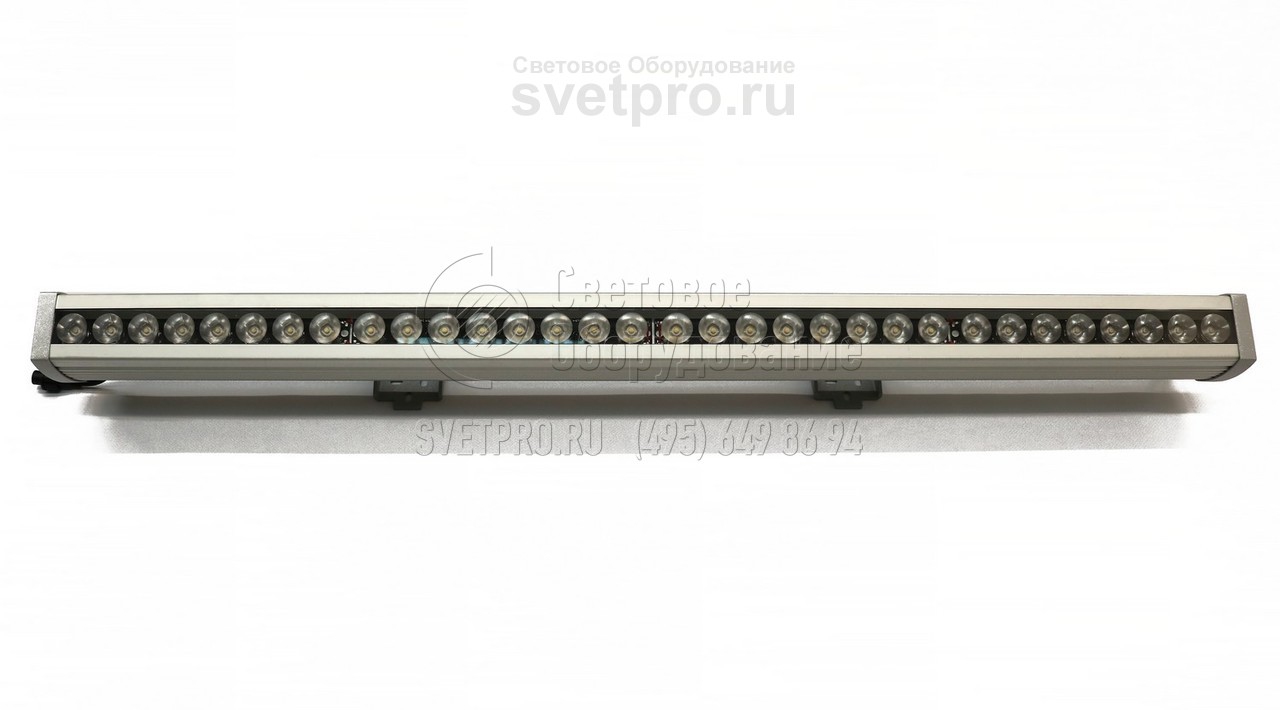

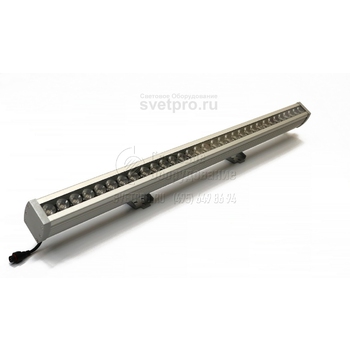

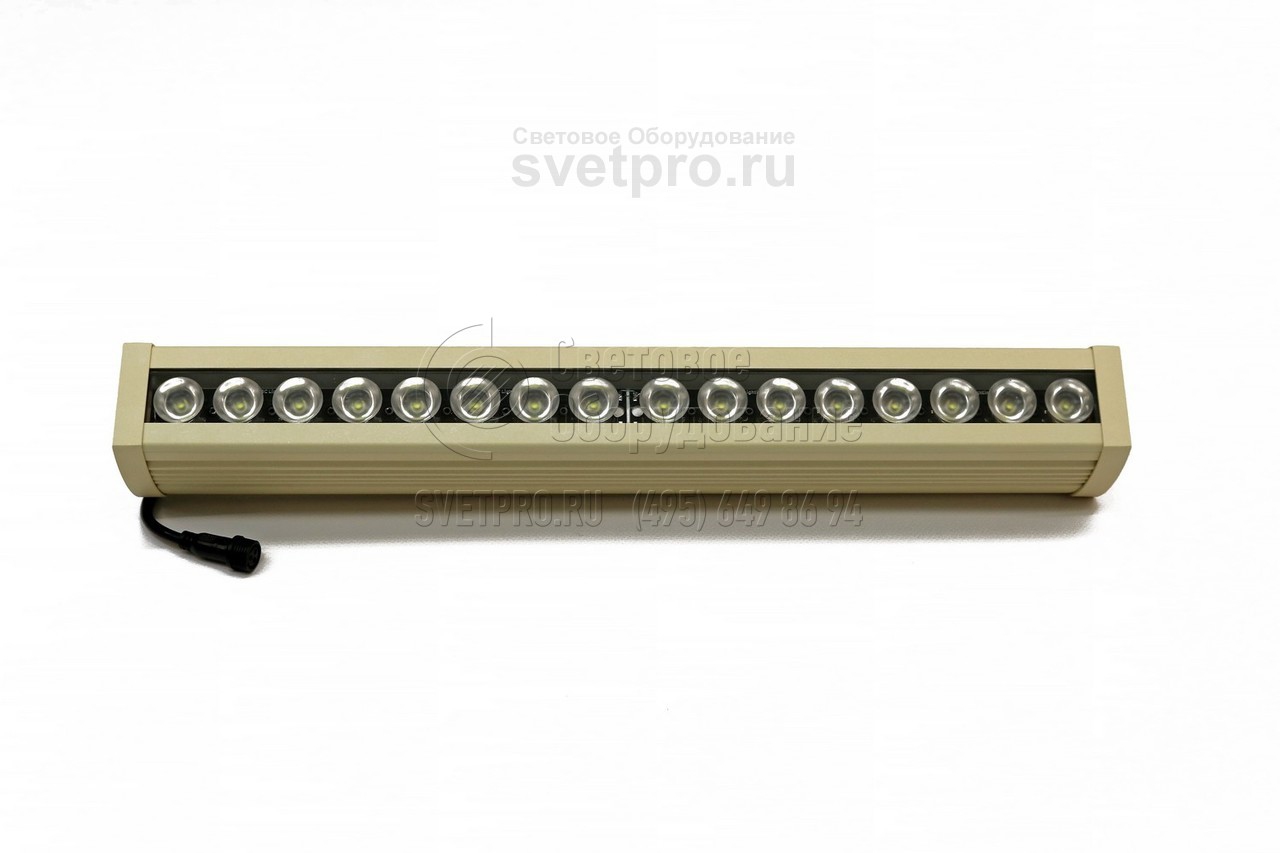

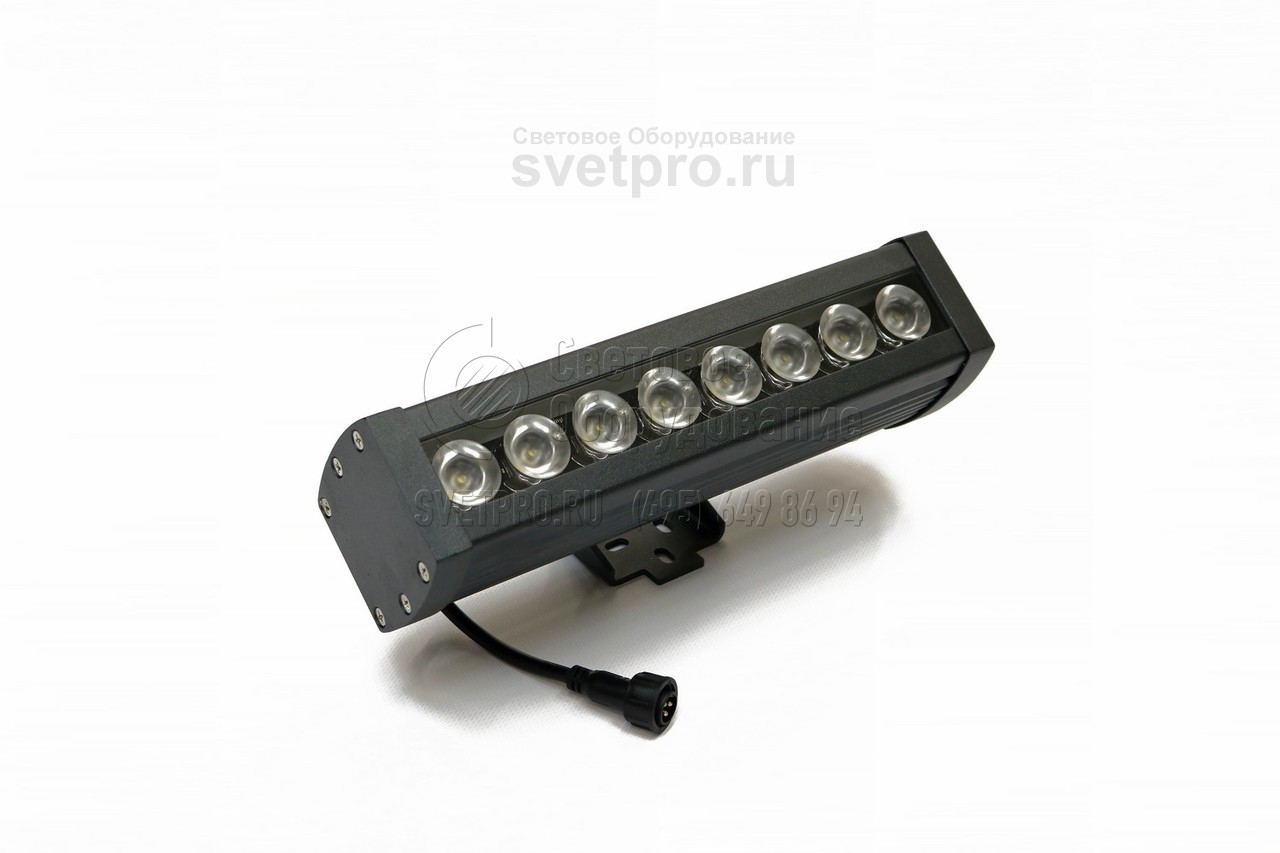

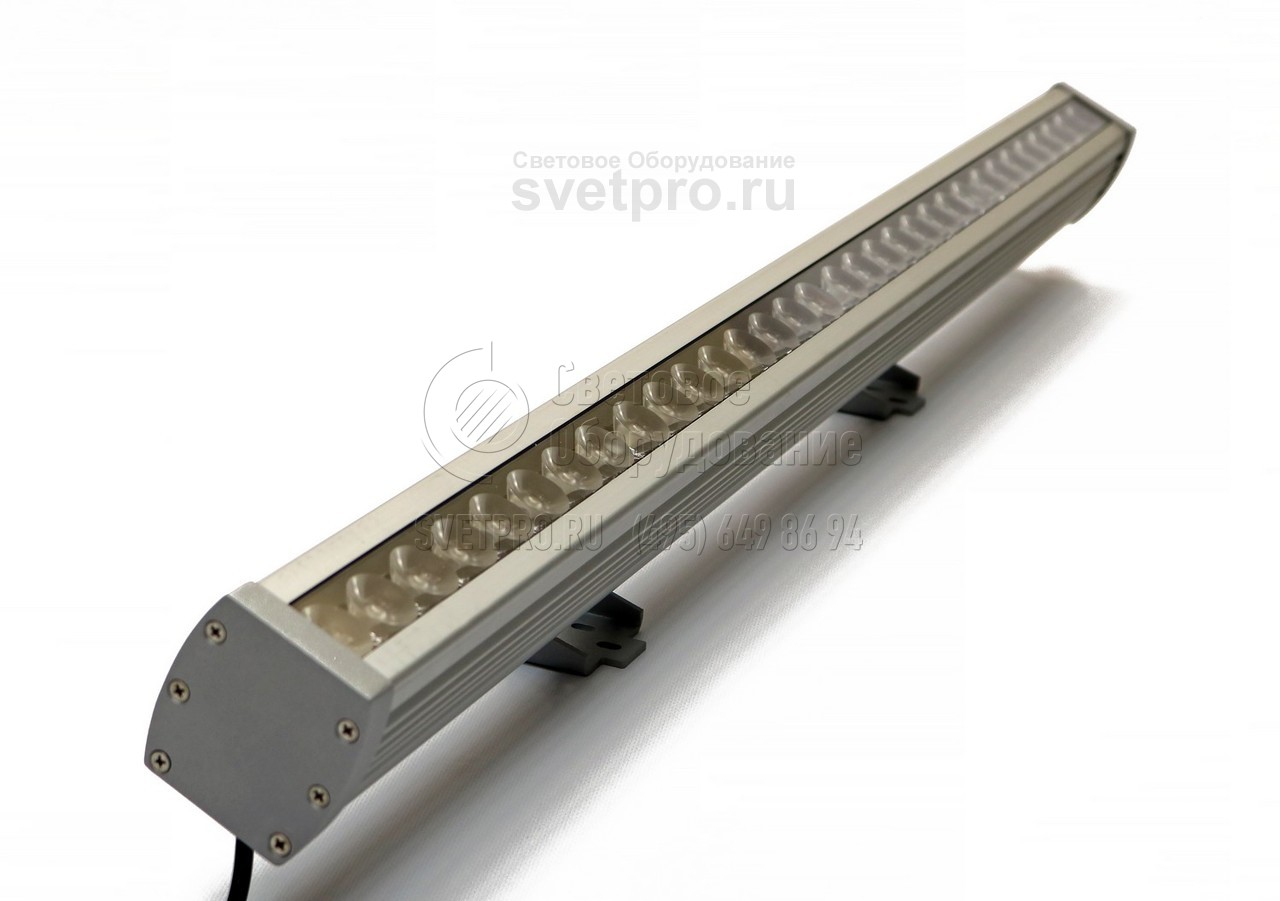

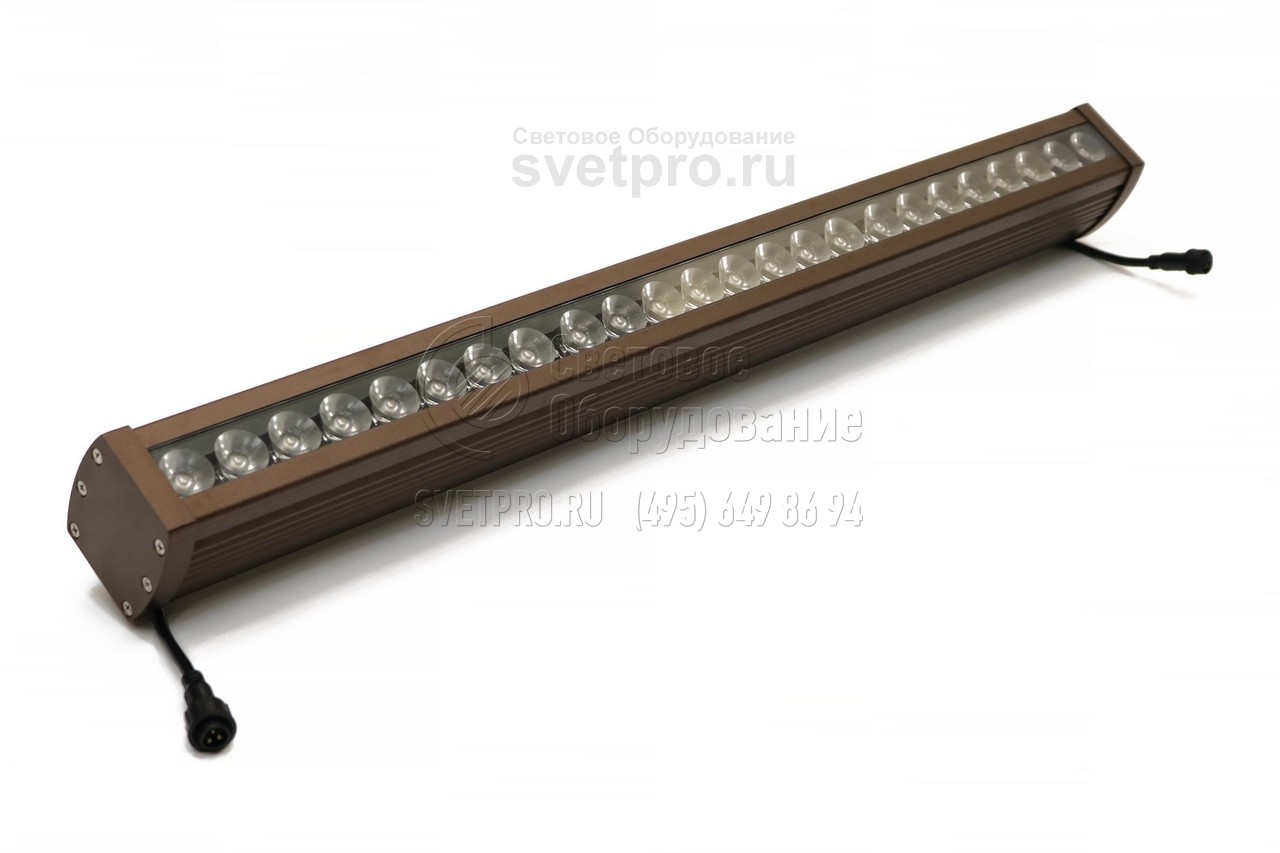

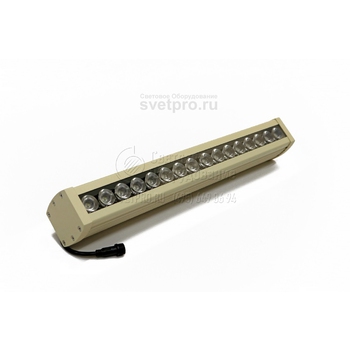

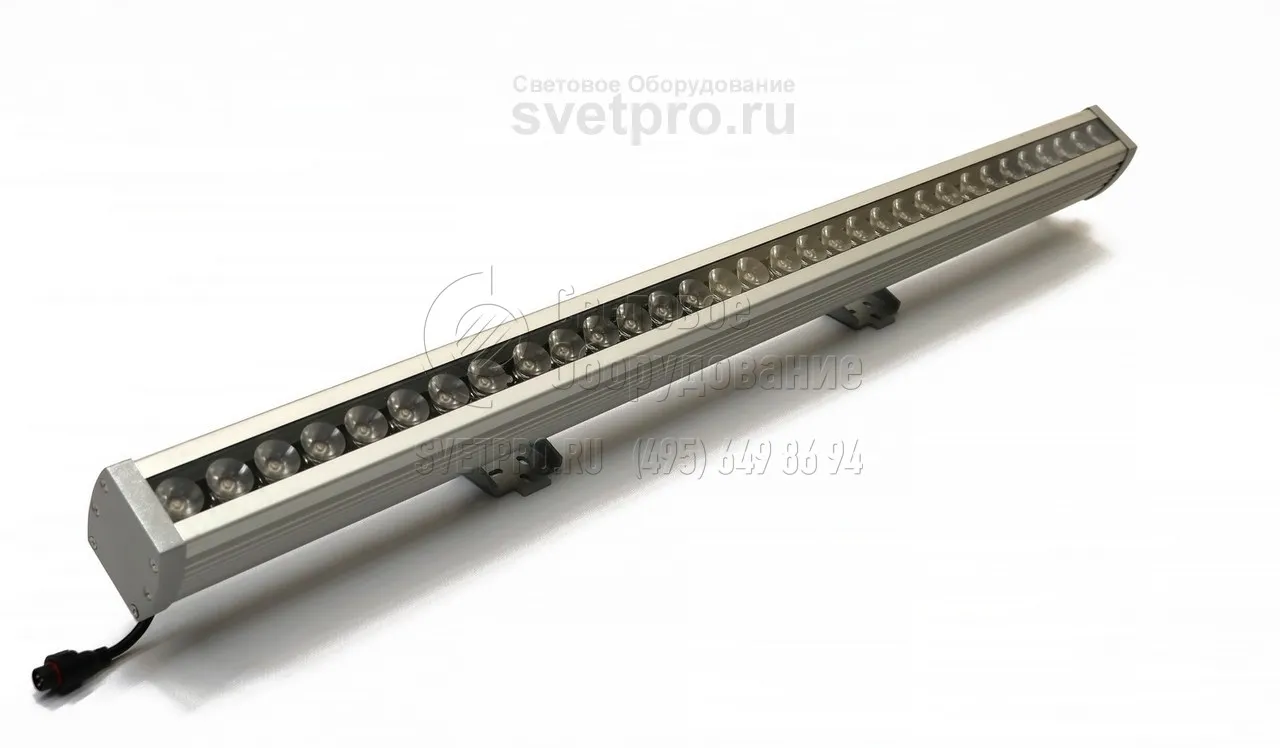

PL-25...15 / PL-25...30 / PL-50...30 / PL-50...60 / PL-75...45 / PL-75...85 / PL-1000...60 / PL-1000...120 Светильник светодиодный линейный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Класс защиты IP: | IP67 |
Мощность: | 15-120 Вт |
Номинальное напряжение: | 176-264 В |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | PL-25...15 / PL-25...30 / PL-50...30 / PL-50...60 / PL-75...45 / PL-75...85 / PL-1000...60 / PL-1000...120 |
Гарантийный срок: | 3 года |
Цветовая температура: | 2700-7000 К |
Световой поток: | 400-10000 лм |

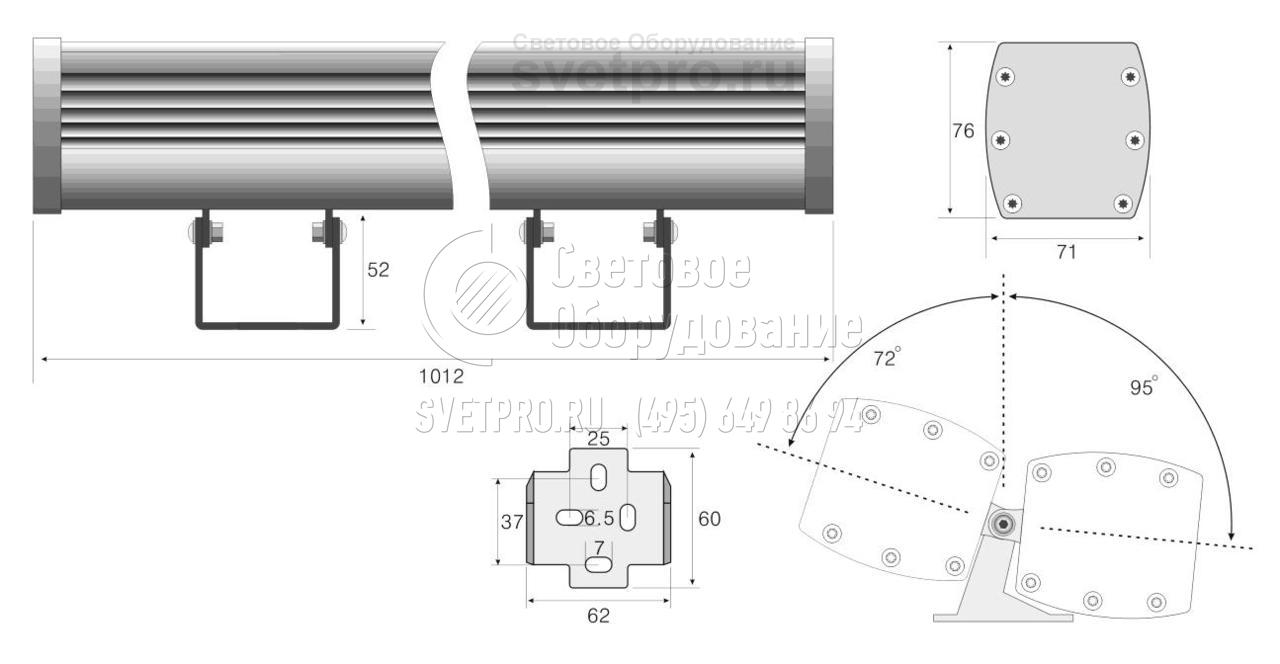

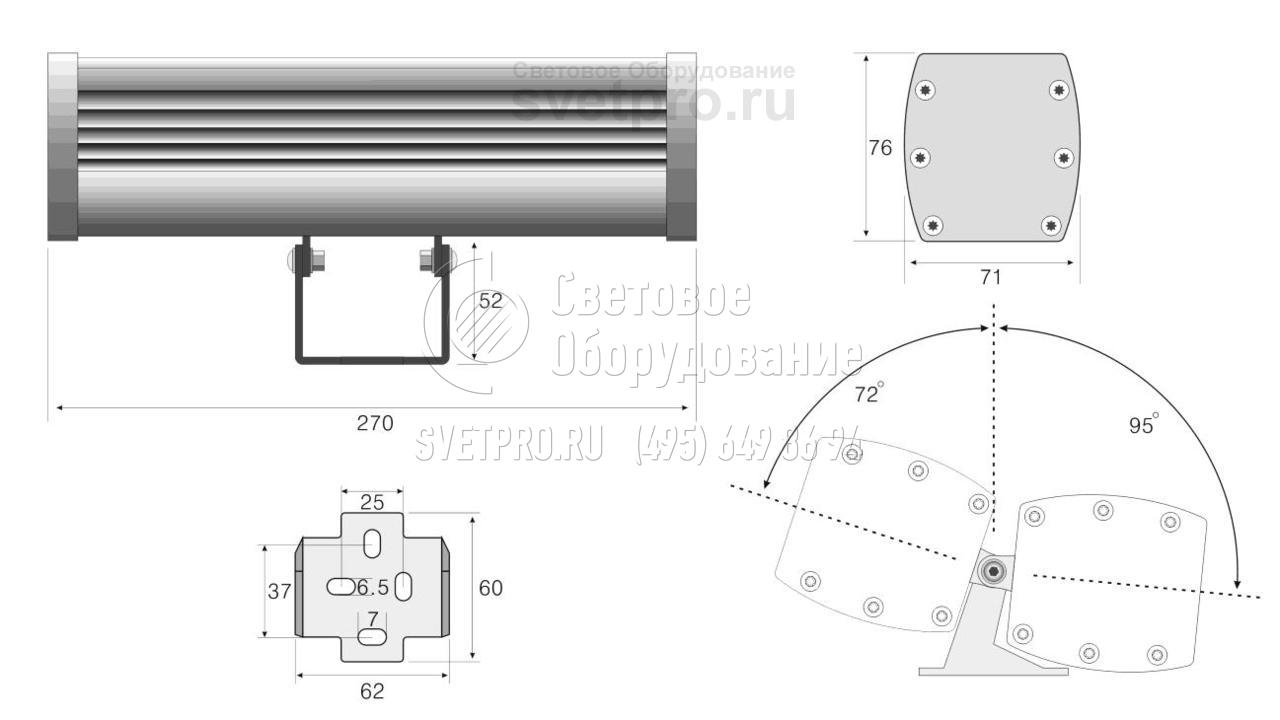

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | -40 … +40 ºС °C |
Производитель светодиодов: | Nichia, CREE |
Производитель «ABC Lighting», Россия
ОПИСАНИЕ

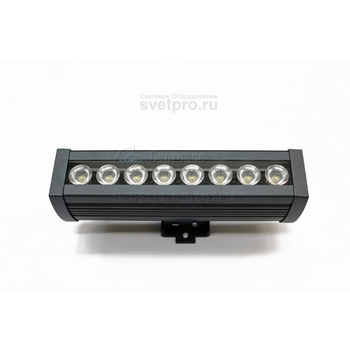

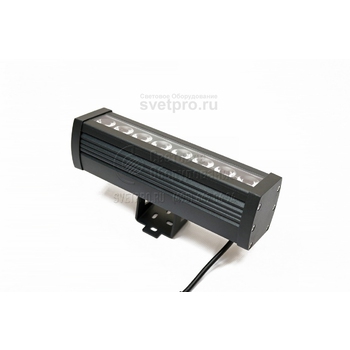

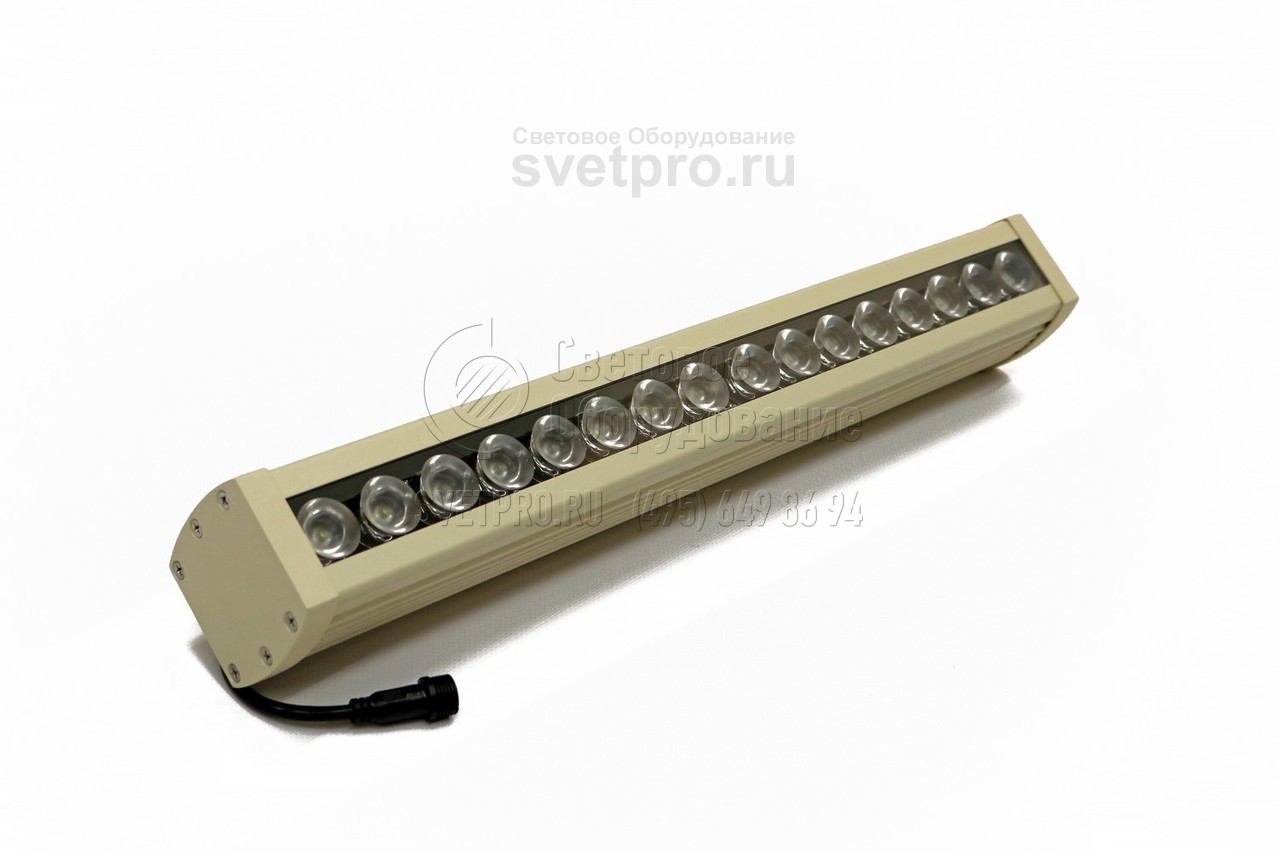

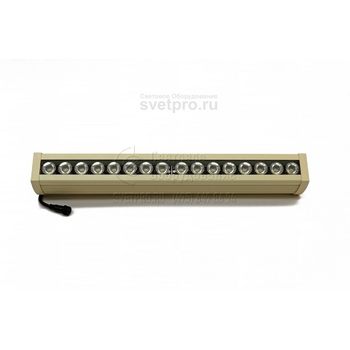

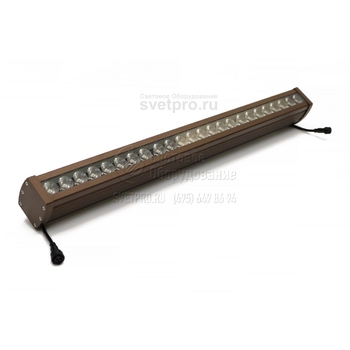

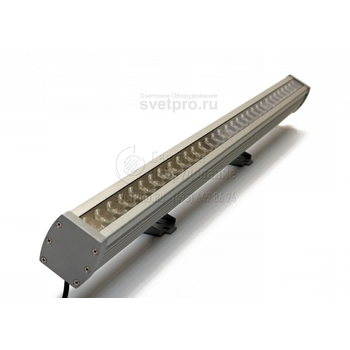

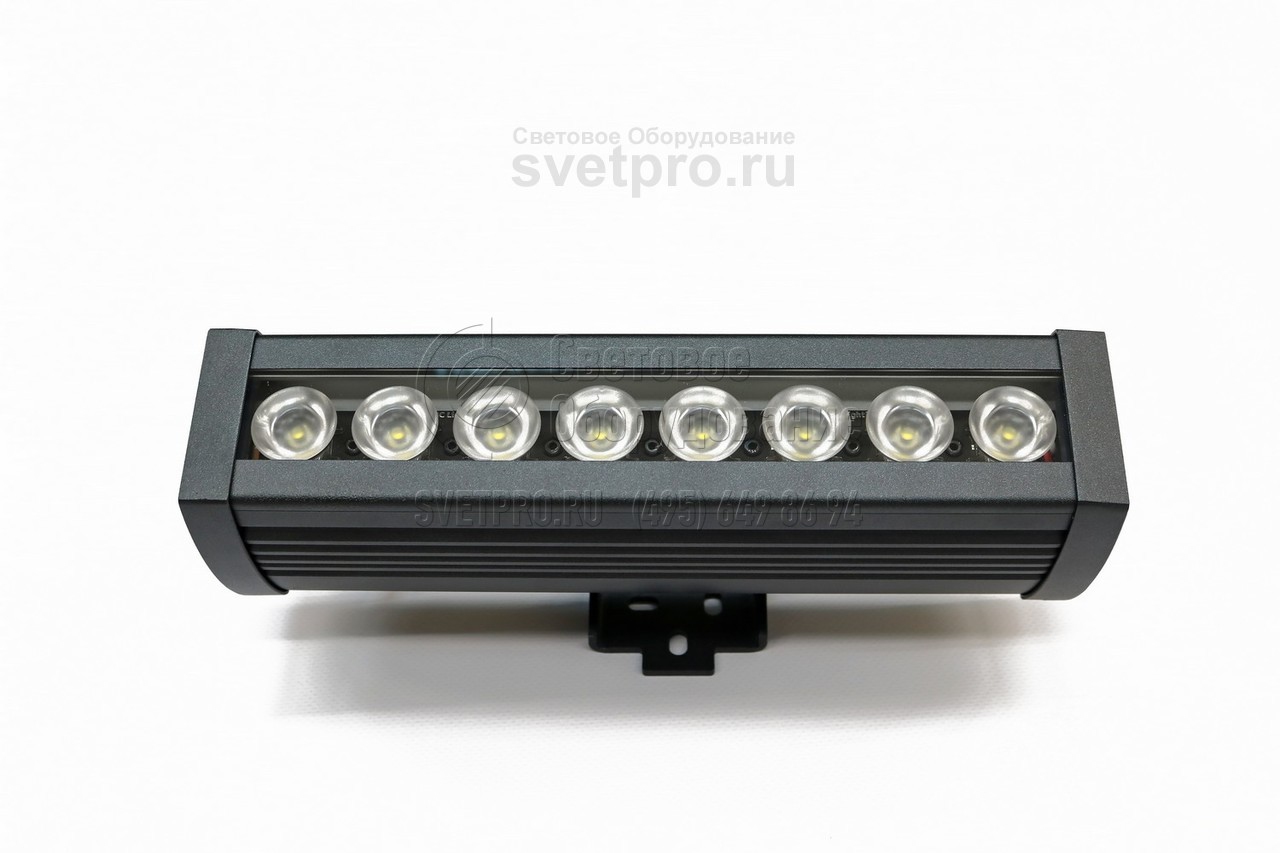

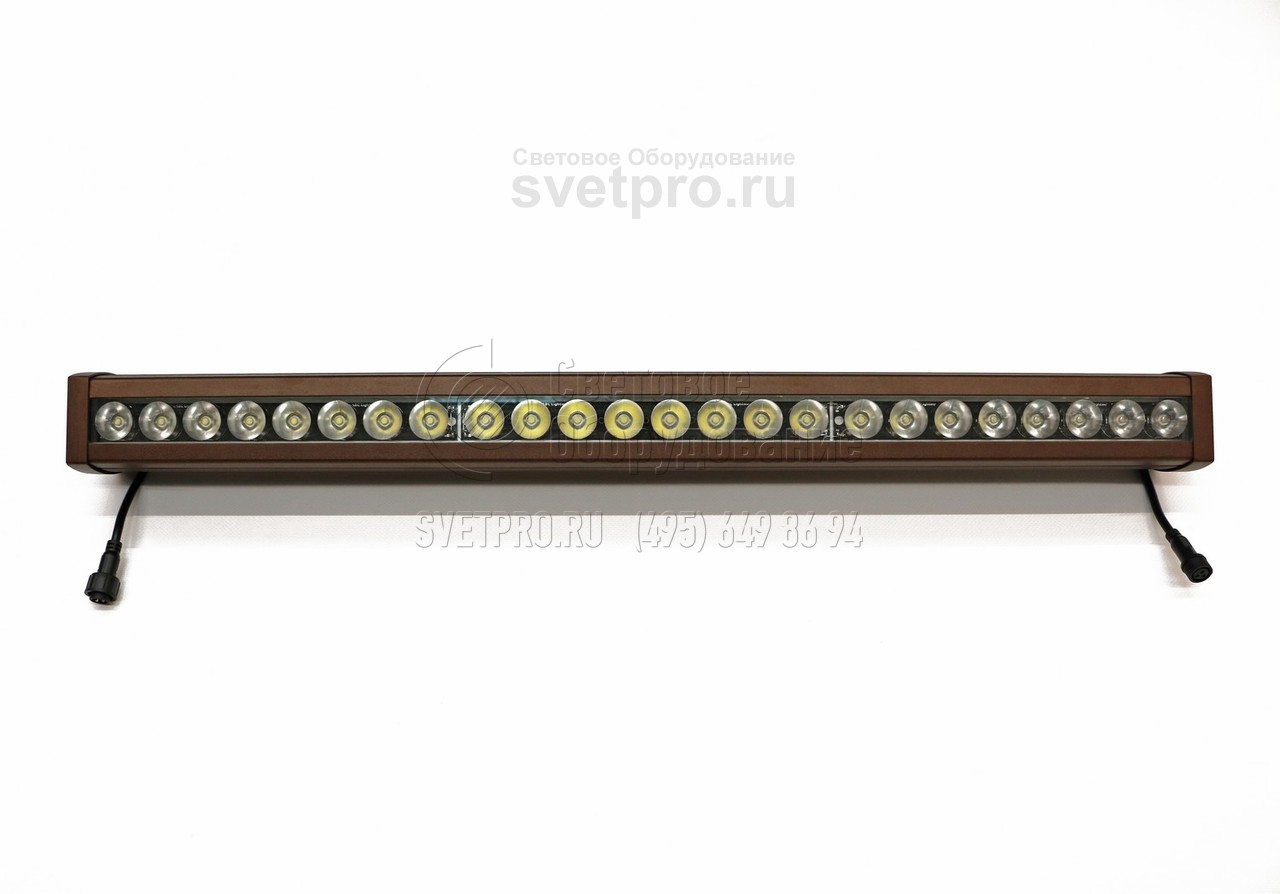

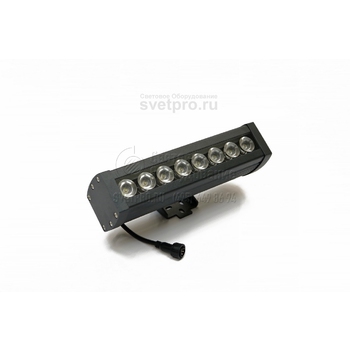

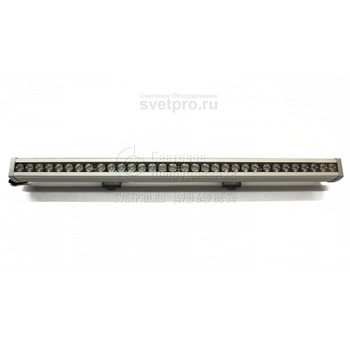

Осветительные приборы PL-25...15 / PL-25...30 / PL-50...30 / PL-50...60 / PL-75...45 / PL-75...85 / PL-1000...60 / PL-1000...120 в основном используют для обеспечения архитектурного освещения.

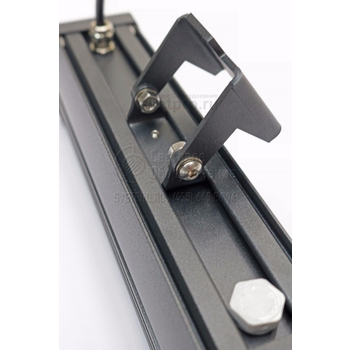

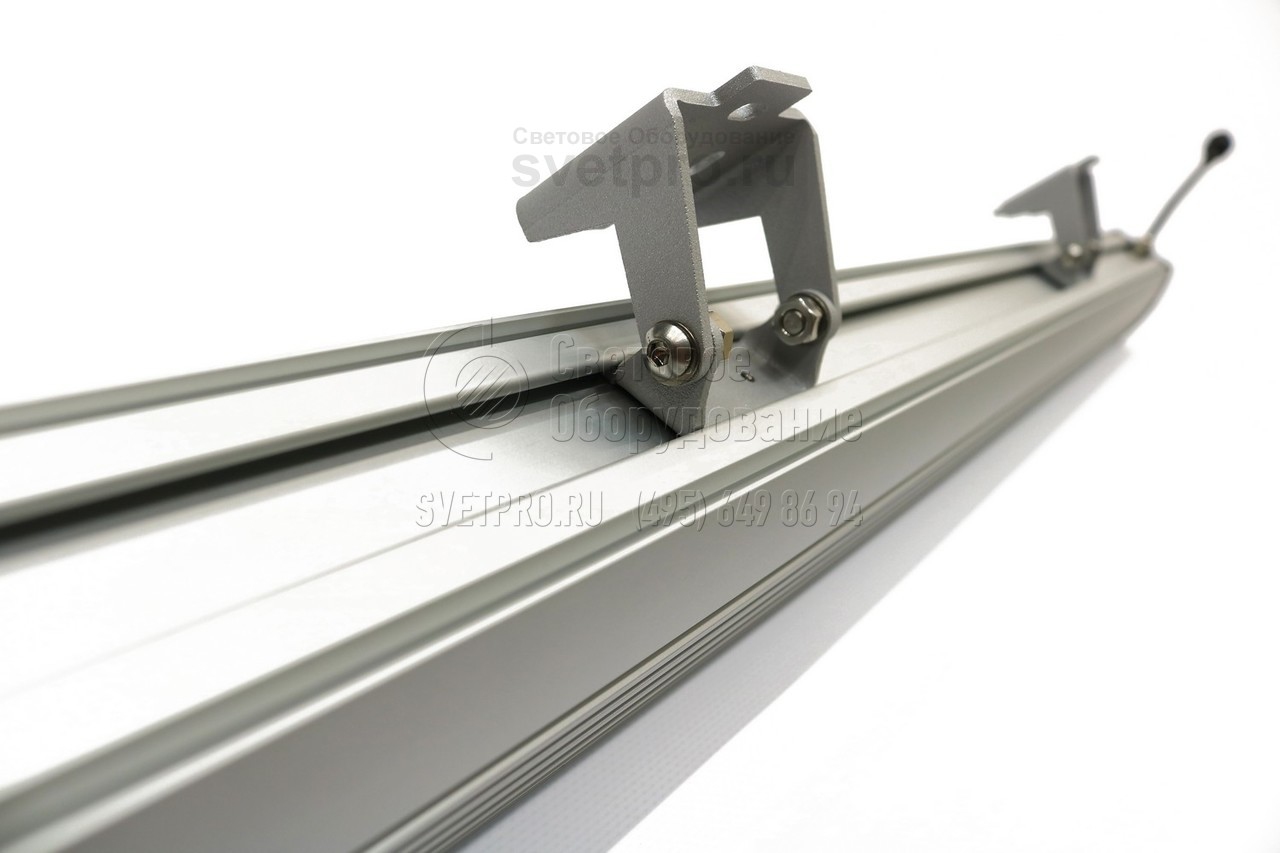

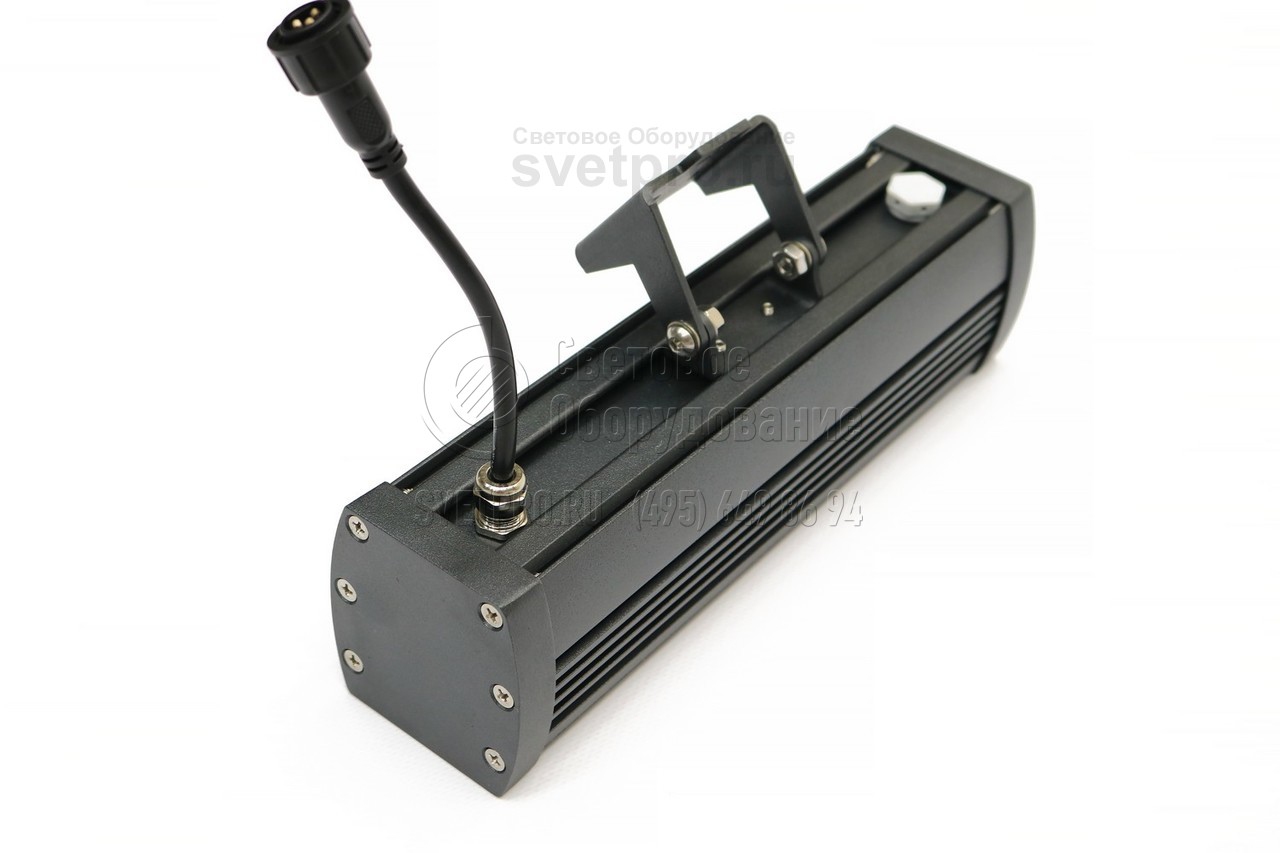

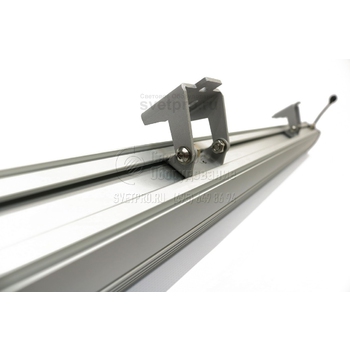

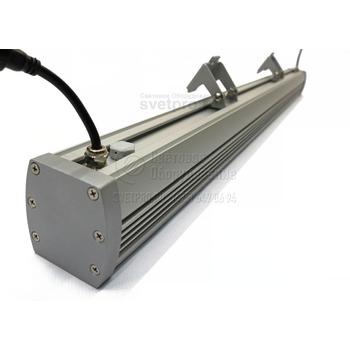

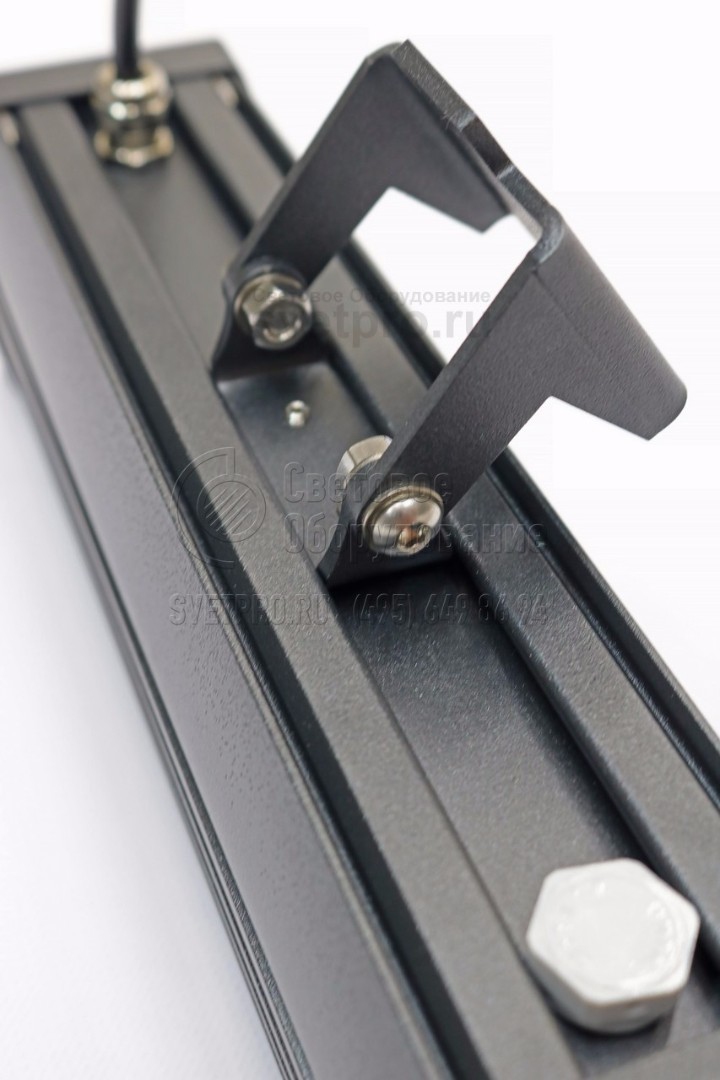

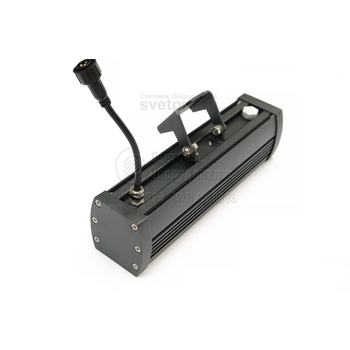

Для закрепления предусмотрена пара кронштейнов. Они могут смещаться по длине всего корпуса. Доступно изменение угла наклона. Опционная особенность: есть возможность диммирования – ШИМ 0‐10V, магистральное подключение, а также нестандартными длинами кабельных вводов.
Различия в модельном ряду построены на наличии одной или двух секций, объединяющих группу светодиодных чипов, что предполагает и выбор модели по значению светового потока. Цвет света: тёплый, нейтральный и холодный белый или используются варианты цветного: янтарного, зелёного, красного, синего и RGBW. Для модели доступны варианты управления интенсивностью светового потока: ШИМ, аналоговый протокол. Cos>0,98 – свидетельствует об активности использования потреблённой мощности (от 15 до 120 Вт). Пульсации света минимальны – до 1%. Линзы позволяют выбрать угол раскрытия светового луча: симметричного (10, 20, 40, 60 град.) и асимметричного (40х10 град.).

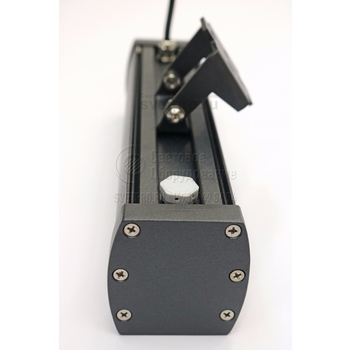

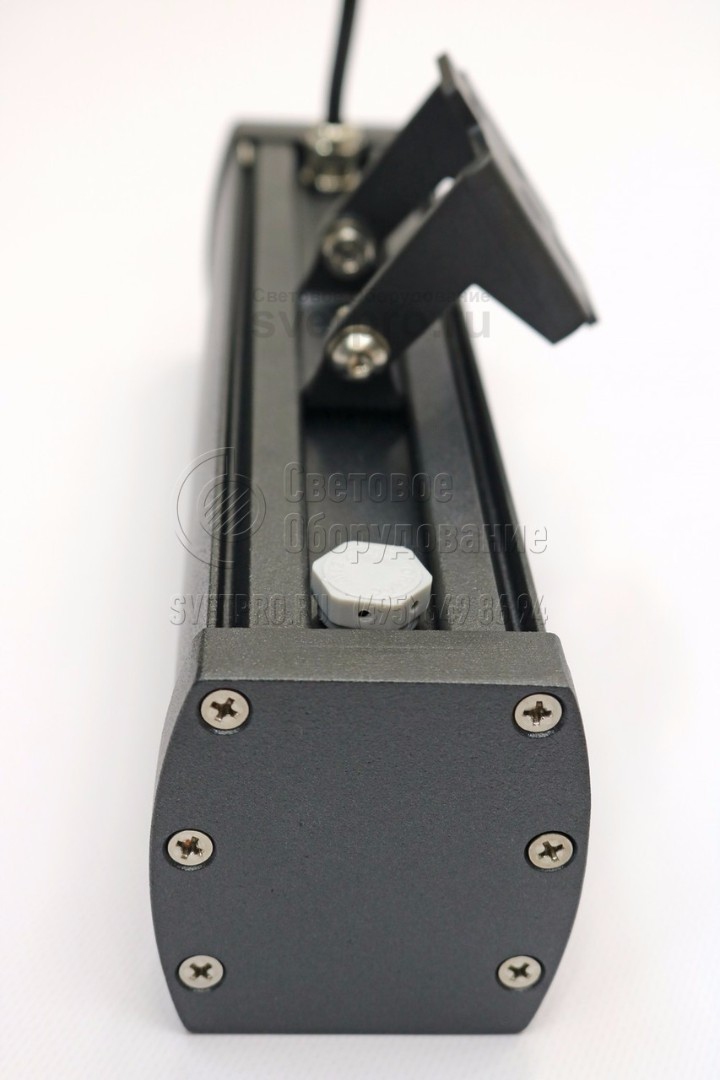

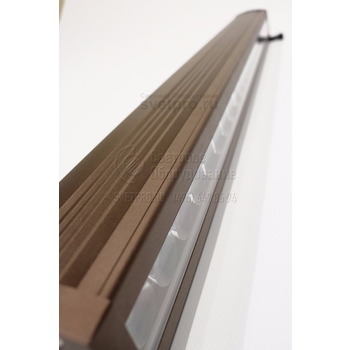

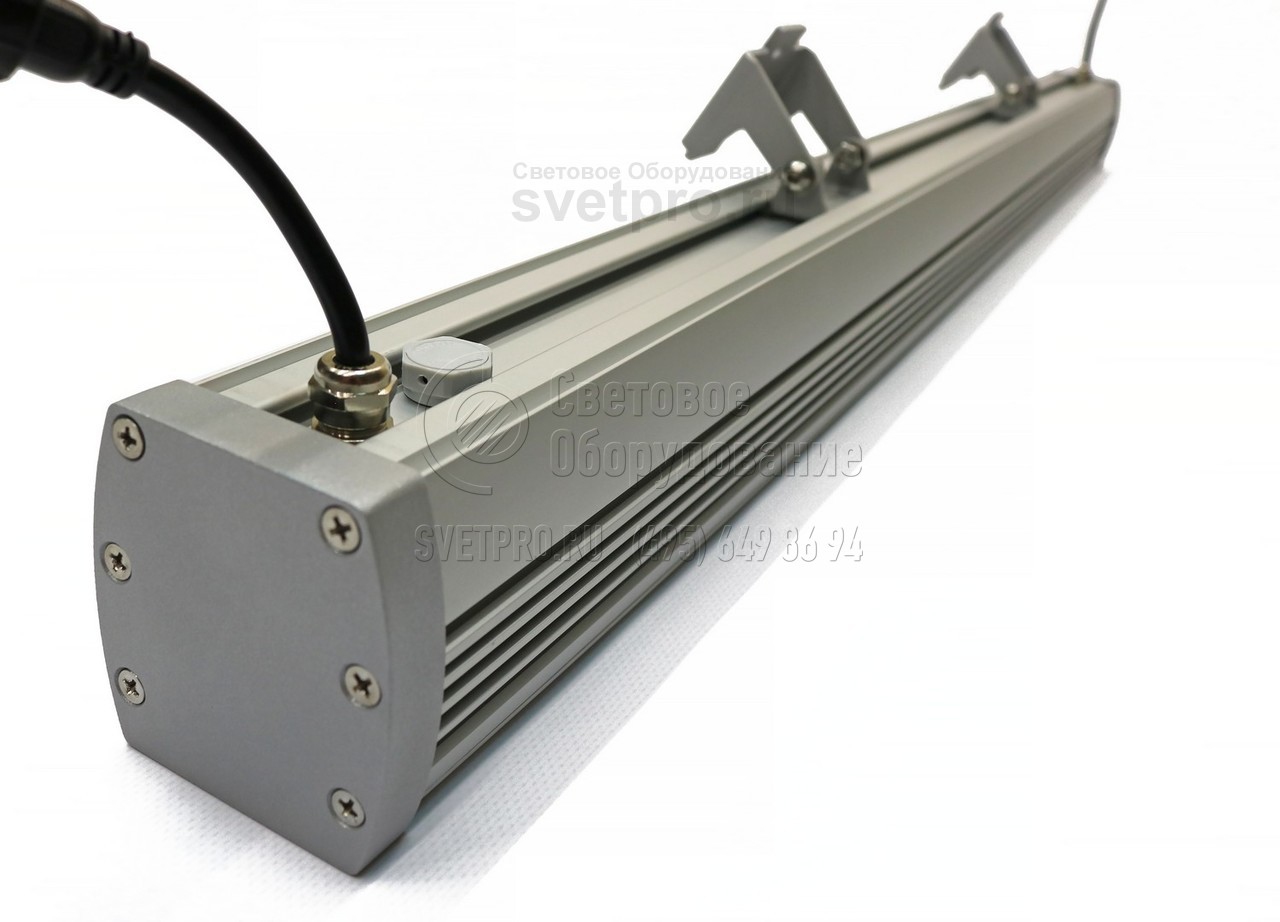

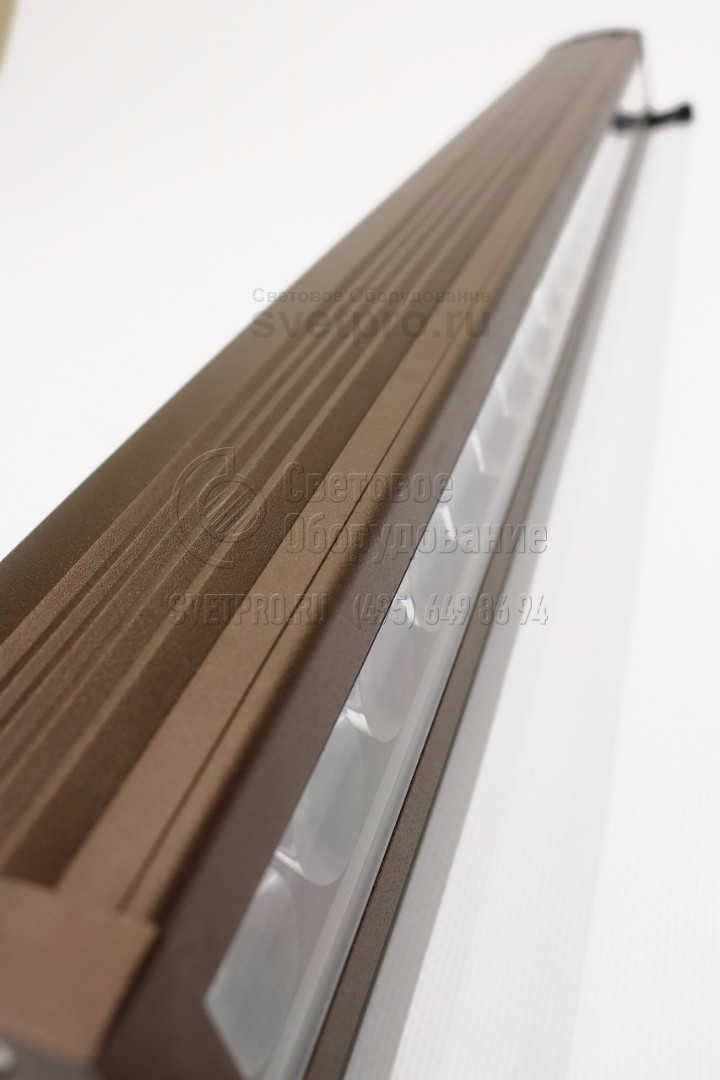

Корпус светильников PL (25, 50, 75, 100) изготовлен из сплава: алюминий+магний+кремний (или медь). Устойчивость к коррозии повышает порошковое полимерсодержащее окрашивание. Герметичность степени IP67 соблюдена наличием силиконового уплотнения и гермовводов. Предусмотрено наличие мембранного клапана.
материалы
Корпус: сплавы АД31 и Д16Т;
Стекло: монолитный поликарбонат с УФ-защитой;
Кронштейн: нержавеющая сталь;
Покрытие: структурированная (муар) порошковая краска производства NEOKEM Prisma series с повышенной атмосфероустойчивостью;
Изоляторы: уплотнения выполнены из силикона разной твёрдости, в корпусе установлен клапан избыточного давления с керамической мембраной.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | PL-25XXYY.ZZ15 | PL-25XXYY.ZZ30 | PL-50XXYY.ZZ30 | PL-50XXYY.ZZ60 |
Потребляемая мощность, не более | 15 | 30 | 30 | 60 |
Коэффициент мощности | 0,98 | 0,98 | ||
Управление | ШИМ, 0-10V - опционально | ШИМ, 0-10V - опционально | ||
Магистральное подключение | опционально | опционально | ||
Ресурс светодиодов | более 70000 часов | более 70000 часов | ||
Угол раскрытия луча | 10°, 20°, 40°, 60°, 40°x10° | 10°, 20°, 40°, 60°, 40°x10° | ||
Вторичная оптика | Ledil (Финляндия) | Ledil (Финляндия) | ||
Световой поток светильника с линзой, Lm | ||||
холодный белый (6000-7000K) | 1125 | 2250 | 2250 | 4500 |
нейтральный белый (4000-4500K) | 2150 | 4300 | 2500 | 5000 |
теплый белый (2700-3200K) | 1000 | 2000 | 2000 | 4000 |
янтарный (585-595nm) | 800 | 1600 | 1600 | 3200 |
красный (620-630nm) | 400 | 800 | 1100 | 2200 |
зеленый (520-535nm) | 600 | 1200 | 1900 | 3800 |
синий (450-465nm) | 3,5W | 7W | 20W | 40W |
Вес | 1750г | 1780г | 2500г | 2570г |
Модель | PL-75XXYY.ZZ45 | PL-75XXYY.ZZ85 | PL-100XXYY.ZZ60 | PL-100XXYY.ZZ120 |
Потребляемая мощность, не более | 45 | 85 | 60 | 120 |
Коэффициент мощности | 0,98 | 0,98 | ||
Управление | ШИМ, 0-10V - опционально | ШИМ, 0-10V - опционально | ||
Магистральное подключение | опционально | опционально | ||
Ресурс светодиодов | более 70000 часов | более 70000 часов | ||
Угол раскрытия луча | 10°, 20°, 40°, 60°, 40°x10° | 10°, 20°, 40°, 60°, 40°x10° | ||
Вторичная оптика | Ledil (Финляндия) | Ledil (Финляндия) | ||
Световой поток светильника с линзой, Lm | ||||
холодный белый (6000-7000K) | 3375 | 6750 | 4500 | 9000 |
нейтральный белый (4000-4500K) | 3750 | 7500 | 5000 | 10000 |
теплый белый (2700-3200K) | 3000 | 6000 | 4000 | 8000 |
янтарный (585-595nm) | 2400 | 4800 | 3200 | 6400 |
красный (620-630nm) | 1650 | 3300 | 2200 | 4400 |
зеленый (520-535nm) | 2850 | 5700 | 3200 | 6400 |
синий (450-465nm) | 30W | 60W | 40W | 80W |
Вес | 3700г | 3750г | 4700г | 4800г |
ИНСТРУКЦИЯ ПО МОНТАЖУ
- Необходимо расслабить винты М6, фиксирующие положение кронштейна, отпустить стопорные винты М4, обеспечивающие прижатие кронштейна к корпусу светильника.
- Установите, передвигая, кронштейны относительно корпуса светильника в положения, удобные для монтажа.
- Закрепите кронштейн на стене в соответствии с монтажными размерами и указанными в пункте «габаритные размеры», используя саморезы/шурупы диаметром резьбовой части до 6 мм и длиной резьбовой части от 65 до 160мм в зависимости от качеств и свойств поверхности монтажа. Подбор дюбеля под саморез – рекомендованные для Вашего несущего материала монтажной основы.
- Проведите коммутацию проводов, тщательно изолировав соединение.
- Установите положение светильника под необходимым углом и сильно затяните винты на кронштейнах, используя рожковый ключ 10мм и шестигранник №6.
