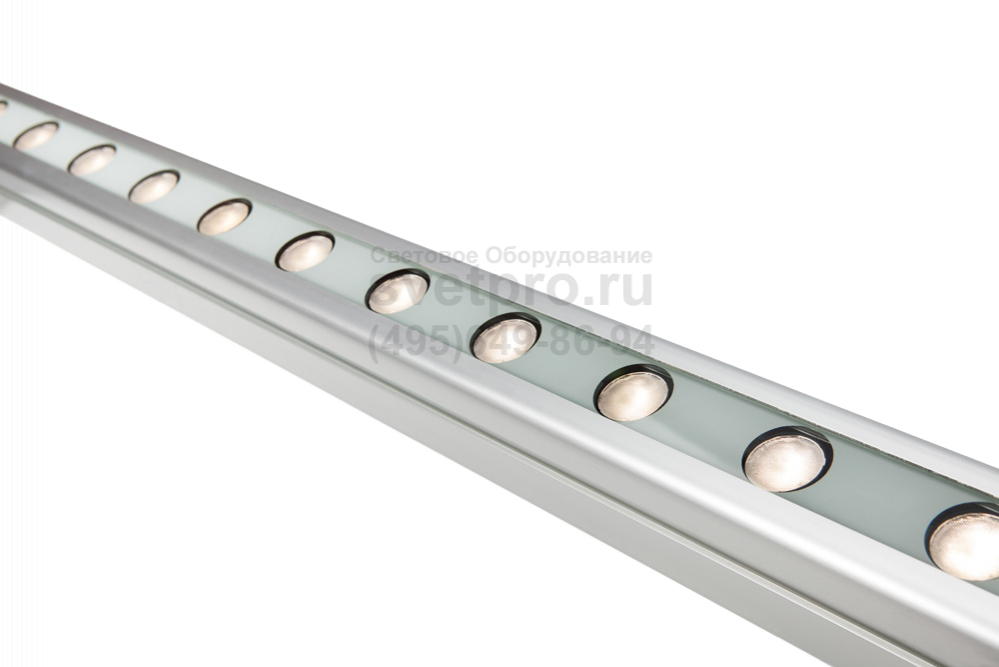

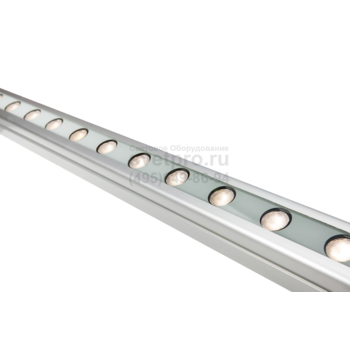

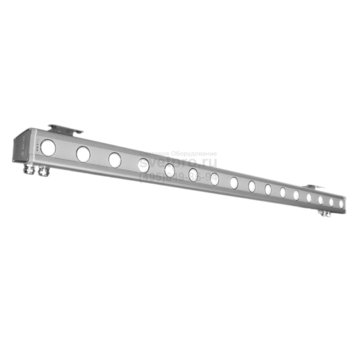

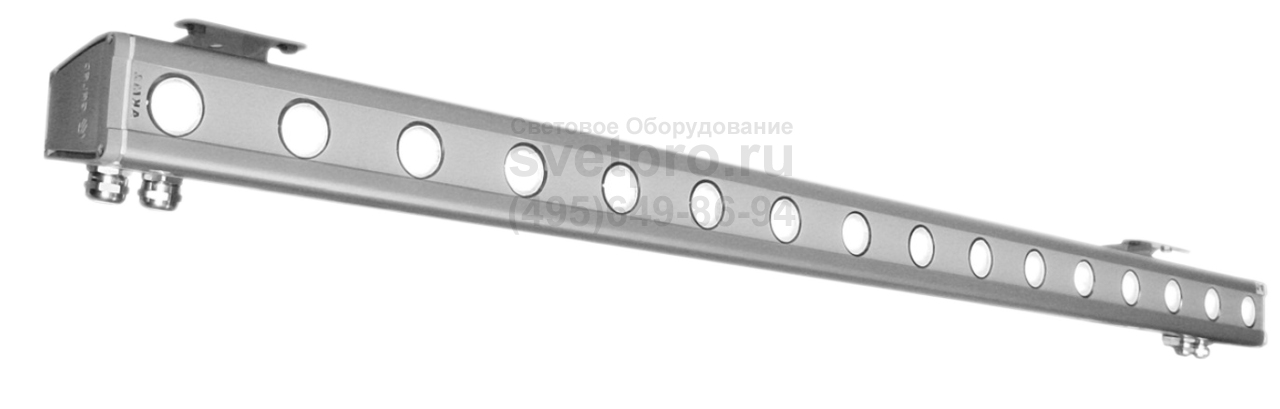

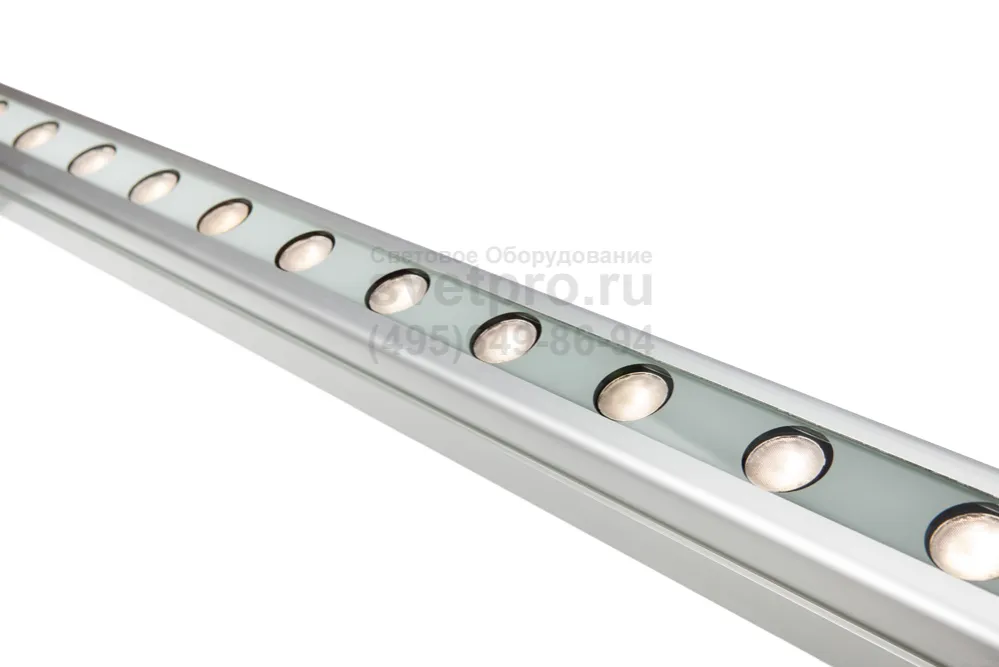

Прожектор GALAD Альтаир LED
Область применения: |
|
Назначение: |
|
Класс защиты IP: | IP65 |
Мощность: | 10-50 Вт |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Климатическое исполнение: | У1 |
Гарантийный срок: | 36 |
Габаритные размеры: | см. чертёж |
Индекс цветопередачи: | 80 Ra |
Цветовая температура: | 3000 К |
Световой поток: | 860-4330 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Прожектор GALAD Альтаир LED дает широкие возможности при устройстве подсветки фасадов, формируя заливающее или контурное распределение света, в том числе и в цветном варианте.
Прямолинейная форма, возможность выбора аксессуаров, упрощающих монтаж и корректировку положения ОП, дают основания к различным геометрическим комбинациям монтажа прожектора: настенный вертикальный, горизонтальный, наклонный. Для установки подходят и поверхности из сгораемых материалов.
Источник электроэнергии – стандартная сеть 220 В и блок питания, размещенный в корпусе прожектора GALAD Альтаир LED. Модельный ряд представлен не только различной потребляемой мощностью: от 10 до 50 Вт (с интервалом 5 (10) Вт), но и длиной изделия, влияющей на концентрацию света на единице площади. Длительности эксплуатации способствует герметичность конструкции, составляющая IP65.
Продолжительная работа прожектора заложена и светодиодным источником света, от которого отводится тепло и не допускается образование конденсата (клапан). Изделия с белыми светодиодами излучают свет с цветовой температурой 3000 К или 4000 К. Вариации создаются цветными монохроматическими LED, а КСС формируют различные линзы.
История светильника
Архитектурно-художественное освещение имеет огромное значение в создании целостного облика любого города. Каждый город уникален. Каждое здание – особенное. Горожане и гости ценят их индивидуальность. Но гармоничный образ города формируется именно благодаря световой среде. И именно для этого мы создали наши светильники для архитектурно-художественного освещения. Они имеют изящный и строгий дизайн, а возможность окрашивания в любой цвет палитры RAL позволяет подчеркнуть особенности фасадов и передать пластику форм, не нарушая изначального архитектурного замысла.
С помощью линейных светодиодных светильников серии Альтаир можно создать эффектное заливающее освещение различной интенсивности на фасадах, очертить контуры зданий, карнизы и оконные проемы.
Наши светильники не только создают оптимальное светораспределение за счет специальной вторичной оптики, но и обеспечивают высокие показатели энергоэффективности.
Помимо белого, доступны модификации трех монохромных цветов освещения – Red, Green, Blue.
Полная герметичность и надежность компонентов способствуют максимально долгой работе Альтаира без замен и обслуживания.
Преимущества
- Корпус алюминиевый анодированный, устойчивый к агрессивной среде.
- Ударопрочное защитное стекло: силикатное закалённое.
- Линзы для формирования разных типов светораспределений.
- Прожектор имеет пазы в задней и боковых частях, что позволяет скреплять их с кронштейном в любом месте и перемещать узел крепления вдоль паза.
Дополнительно
При одной и той же мощности светильник может иметь разную длину, что обеспечит разную яркость светового пятна на фасаде.
Может комплектоваться белыми и цветными светодиодами:
- белые Tцв = 3 000 К;
- белые Тцв = 4 000 К;
- красные (монохром);
- зеленые (монохром);
- синие (монохром).
КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на горизонтальную, вертикальную или наклонную поверхность. Допускается установка на поверхность из сгораемого материала.
КОНСТРУКЦИЯ
Комплектуется блоком питания, закреплённым внутри корпуса.
ОПТИЧЕСКАЯ ЧАСТЬ
В оптическом отсеке – антиконденсационный клапан для решения проблемы конденсации водяных паров в оптическом отсеке.

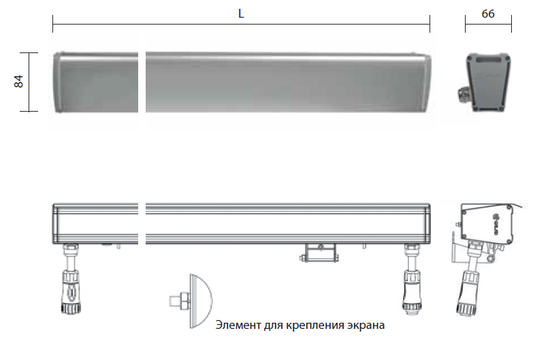

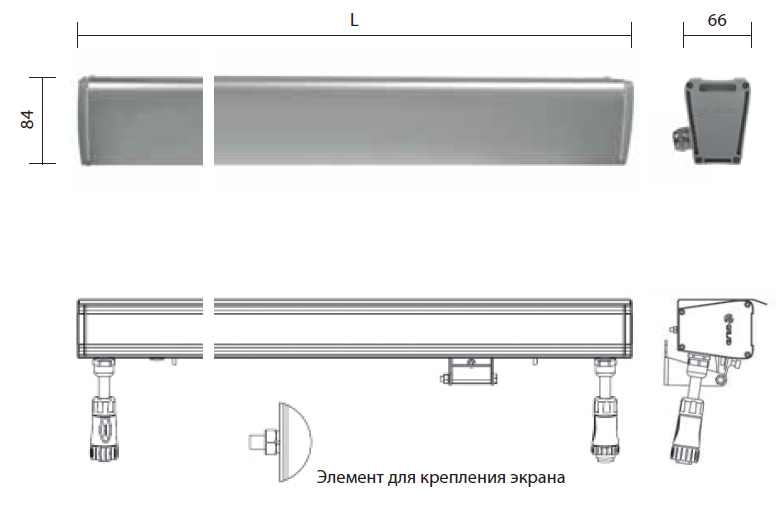

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Мощность, Вт |
Световой поток, лм |
Длина L, мм |
Масса, кг (не более) |
---|---|---|---|---|---|
GALAD Альтаир LED-10-Spot/W3000 |
1002354 |
10 |
860 |
325 |
6,5 |
GALAD Альтаир LED-10-Medium/W3000 |
1002359 |
10 |
860 |
325 |
6,5 |
GALAD Альтаир LED-10-Wide/W3000 |
1002364 |
10 |
860 |
325 |
6,5 |
GALAD Альтаир LED-10-Extra Wide/W3000 |
1002369 |
10 |
860 |
325 |
6,5 |
GALAD Альтаир LED-10-Ellipse/W3000 |
1002374 |
10 |
860 |
325 |
6,5 |
GALAD Альтаир LED-10-Extra Wide/W3000 600 |
1003107 |
10 |
860 |
625 |
6,5 |
GALAD Альтаир LED-10-Ellipse/W3000 600 |
1003113 |
10 |
860 |
625 |
6,5 |
GALAD Альтаир LED-15-Extra Wide/W3000 900 |
1003119 |
15 |
1 300 |
900 |
6,5 |
GALAD Альтаир LED-15-Ellipse/W3000 900 |
1003125 |
15 |
1 300 |
900 |
6,5 |
GALAD Альтаир LED-20-Spot/W3000 |
1002379 |
20 |
1 730 |
625 |
6,5 |
GALAD Альтаир LED-20-Medium/W3000 |
1002384 |
20 |
1 730 |
625 |
6,5 |
GALAD Альтаир LED-20-Wide/W3000 |
1002389 |
20 |
1 730 |
625 |
6,5 |
GALAD Альтаир LED-20-Extra Wide/W3000 |
1002394 |
20 |
1 730 |
625 |
6,5 |
GALAD Альтаир LED-20-Ellipse/W3000 |
1002399 |
20 |
1 730 |
625 |
6,5 |
GALAD Альтаир LED-20-Extra Wide/W3000 1200 |
1003131 |
20 |
1 730 |
1215 |
6,5 |
GALAD Альтаир LED-20-Ellipse/W3000 1200 |
1003137 |
20 |
1 730 |
1215 |
6,5 |
GALAD Альтаир LED-25-Extra Wide/W3000 1500 |
1003143 |
25 |
2 160 |
1500 |
6,5 |
GALAD Альтаир LED-25-Ellipse/W3000 1500 |
1003149 |
25 |
2 160 |
1500 |
6,5 |
GALAD Альтаир LED-30-Spot/W3000 |
1002404 |
30 |
2 600 |
900 |
6,5 |
GALAD Альтаир LED-30-Medium/W3000 |
1002409 |
30 |
2 600 |
900 |
6,5 |
GALAD Альтаир LED-30-Wide/W3000 |
1002414 |
30 |
2 600 |
900 |
6,5 |
GALAD Альтаир LED-30-Extra Wide/W3000 |
1002419 |
30 |
2 600 |
900 |
6,5 |
GALAD Альтаир LED-30-Ellipse/W3000 |
1002424 |
30 |
2 600 |
900 |
6,5 |
GALAD Альтаир LED-40-Spot/W3000 |
1002429 |
40 |
3 460 |
1215 |
6,5 |
GALAD Альтаир LED-40-Medium/W3000 |
1002434 |
40 |
3 460 |
1215 |
6,5 |
GALAD Альтаир LED-40-Wide/W3000 |
1002439 |
40 |
3 460 |
1215 |
6,5 |
GALAD Альтаир LED-40-Extra Wide/W3000 |
1002444 |
40 |
3 460 |
1215 |
6,5 |
GALAD Альтаир LED-40-Ellipse/W3000 |
1002449 |
40 |
3 460 |
1215 |
6,5 |
GALAD Альтаир LED-50-Spot/W3000 |
1003077 |
50 |
4 330 |
1500 |
6,5 |
GALAD Альтаир LED-50-Medium/W3000 |
1003083 |
50 |
4 330 |
1500 |
6,5 |
GALAD Альтаир LED-50-Wide/W3000 |
1003089 |
50 |
4 330 |
1500 |
6,5 |
GALAD Альтаир LED-50-Extra Wide/W3000 |
1003095 |
50 |
4 330 |
1500 |
6,5 |
GALAD Альтаир LED-50-Ellipse/W3000 |
1003101 |
50 |
4 330 |
1500 |
6,5 |
В таблице приведены светильники белого излучения с цветовой темпераутрой 3 000 К. Также светильники могут комплектоваться белыми светодиодами с цветовой температурой 4 000 К или цветными светодиодами красного, зеленого или голубого цвета. Полную информацию можно получить на сайте www.galad.ru.
Аксессуары
При заказе укажите необходимые аксессуары. Это обеспечит удобство при монтаже и эксплуатации прожекторов.
Кронштейн
Предназначен для установки прожектора на опорную поверхность.
Наименование |
Артикул |
Длина, мм |
Внешний вид |
---|---|---|---|
Кронштейн для крепления на металлоконструкцию К68/1 |
1002691 |
68 |
|
Кронштейн для крепления на стену К68/2 |
1002692 |
68 |
|
Кронштейн для крепления на стену К130 |
1002694 |
130 |
|
Кронштейн для крепления на стену К200 |
1002695 |
200 |
|
Кронштейн для крепления на стену К300 |
1002696 |
300 |
К 68/1 | |
К 68/2 | |
К130 К200 К300 |
Экран
Предназначен для минимизации слепящего действия, перераспределения света, также может быть покрашен в любой цвет по системе RAL под конкретный объект.
Длина светильника |
Экран |
Артикул |
Высота экрана над световым отверстием, мм |
Внешний вид |
---|---|---|---|---|
325 мм |
Э74 0300 10 |
1002718 |
10 |
|
625 мм |
Э74 0600 10 |
1002721 |
10 |
|
900 мм |
Э74 0900 10 |
1002724 |
10 |
|
1215 мм |
Э74 1200 10 |
1002727 |
10 |
|
1500 мм | Э74 1500 10 Э74 1500 30 Э74 1500 50 |
1003684 1003685 1003686 |
10 30 50 |
Цвет экрана по умолчанию: серый RAL 7035
Кабельные вводы
Прожектор GALAD Альтаир LED имеет специальные кабельные разъемы типа «вилка» и «розетка». Для подвода питания к прожекторам, а также последовательного подключения их между собой выберите соответствующие элементы.
Наименование | Длина, мм | Внешний вид |
---|---|---|
Кабель подключения к розетке 220 В | под заказ | |
Кабель подключения к вилке 220 В | под заказ | |
Кабель соединительный Розетка + Вилка 220 В | под заказ |
Заглушки
Предназначены для корректной работы и защиты прожекторов от попадания влаги.
Наименование | Внешний вид |
---|---|
Заглушка Розетки 220 В | |
Заглушка Вилки 220 В |
