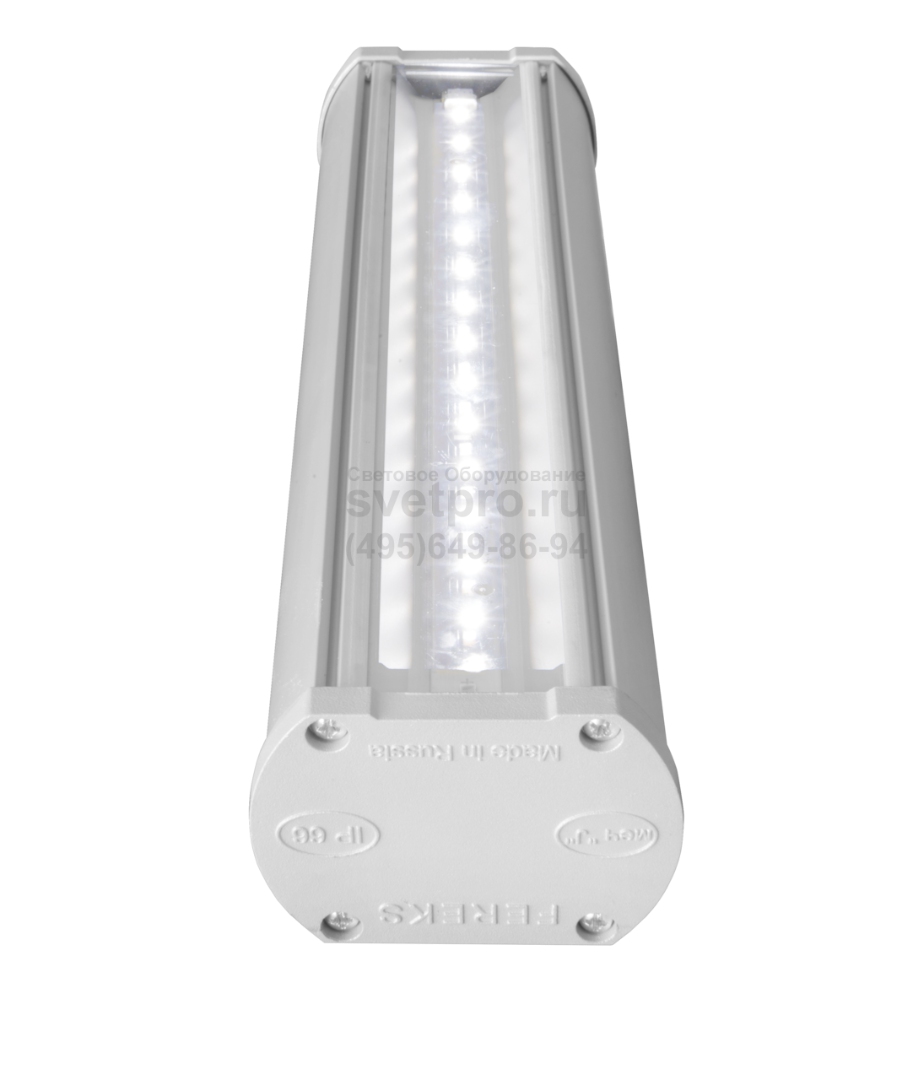

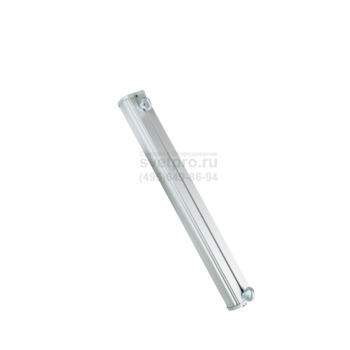

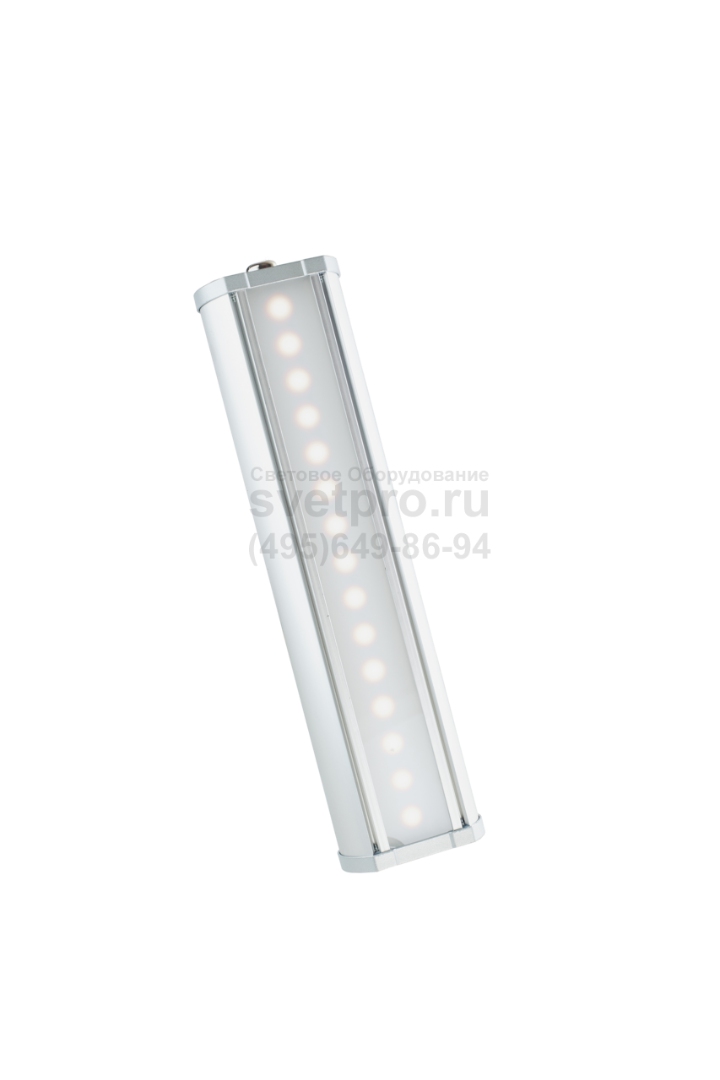

ДСО Светодиодный светильник
Область применения: |
|
Назначение: |
|
Класс защиты IP: | IP66 |
Мощность: | 12-65 Вт |
Номинальное напряжение: | 176-264 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСО |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 1575-8820 лм |
Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия

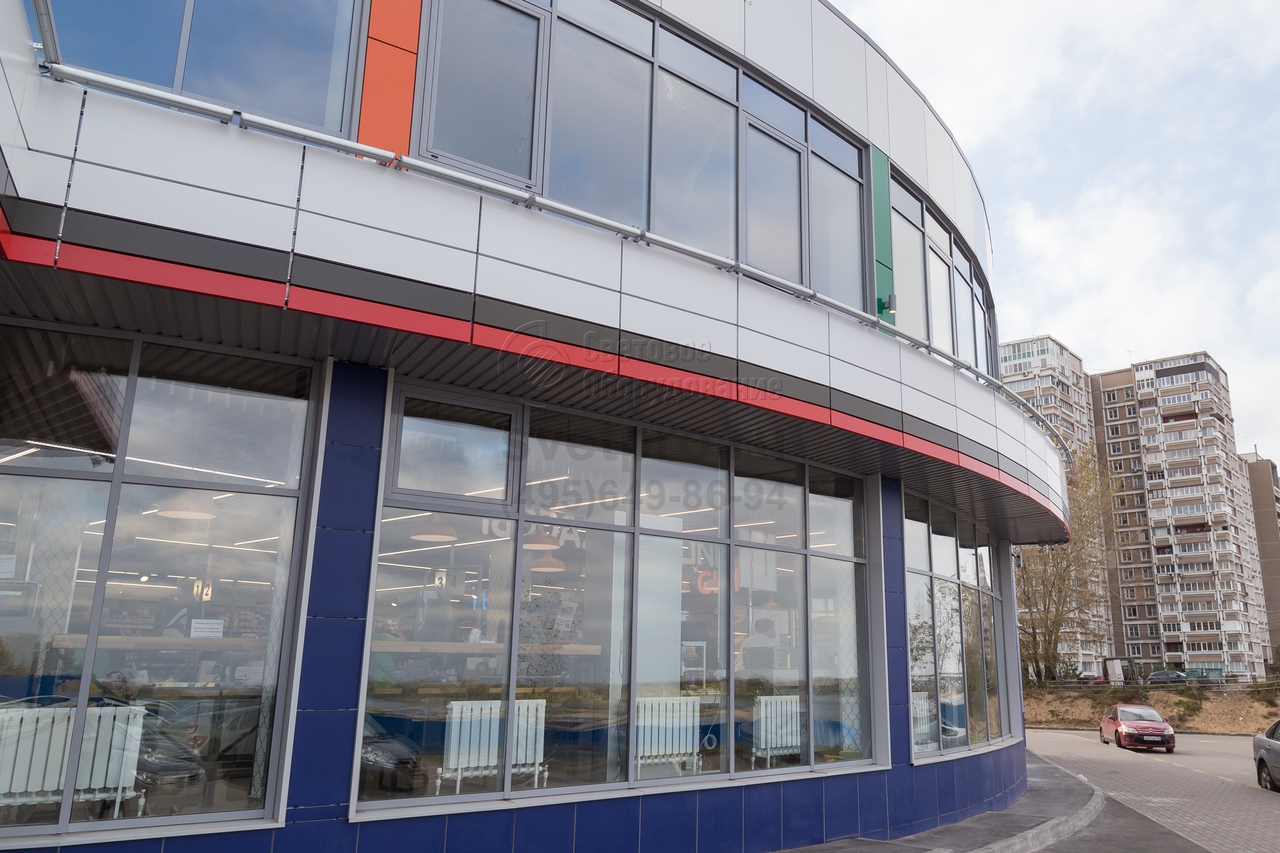

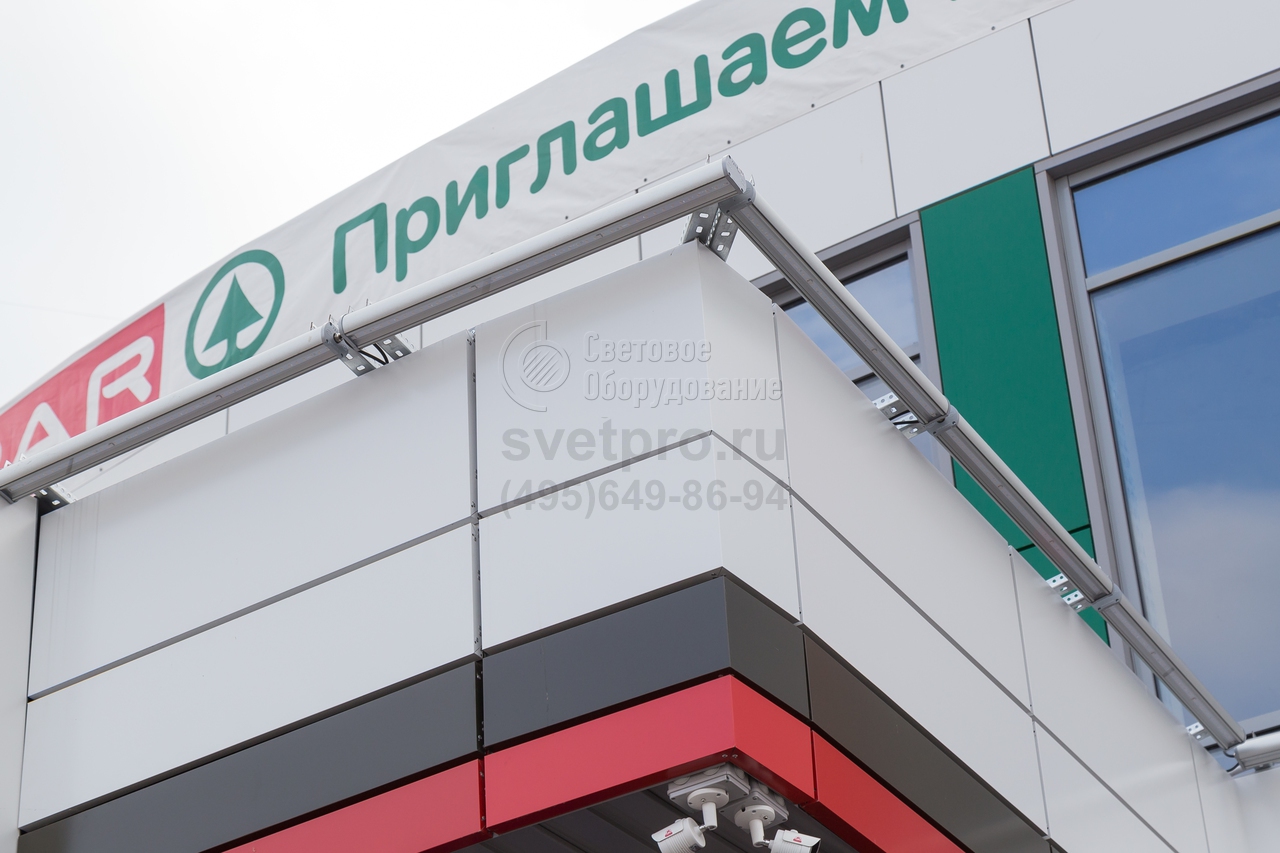

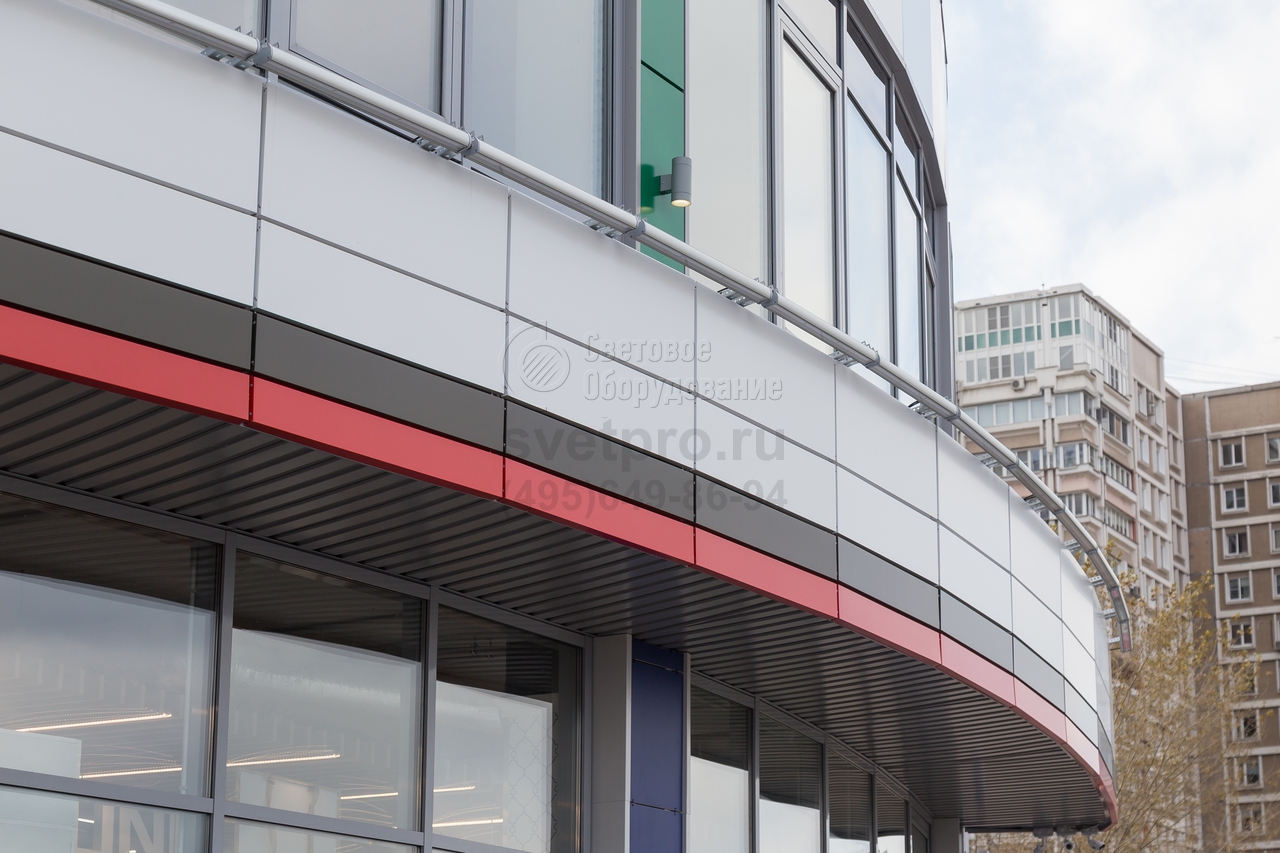

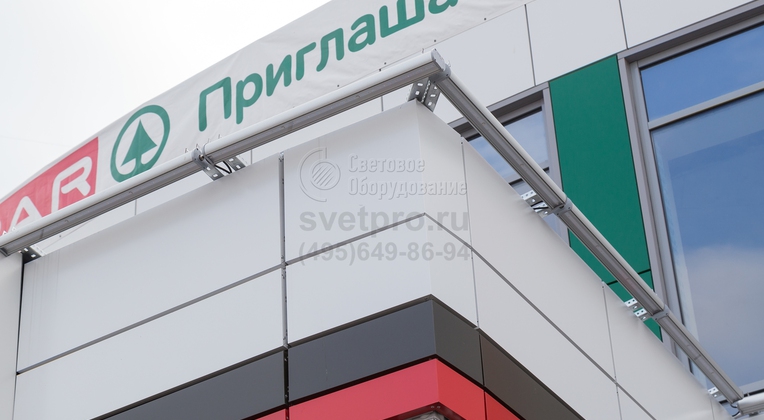

Фото с объектов
ОПИСАНИЕ
Светильники ДСО эксплуатируются в производственных и общественных помещениях, торговых залах, сооружениях для временной стоянки транспорта, автомойках и для архитектурного освещения.

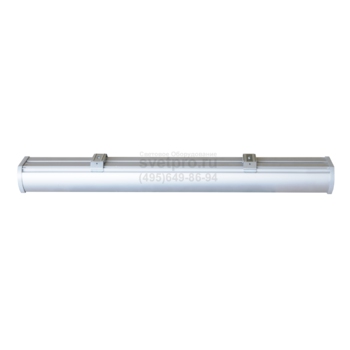

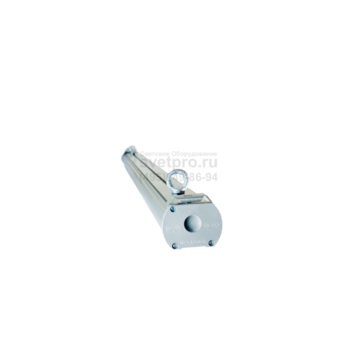

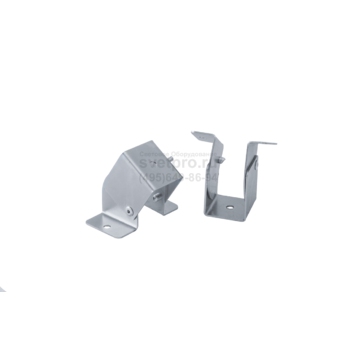

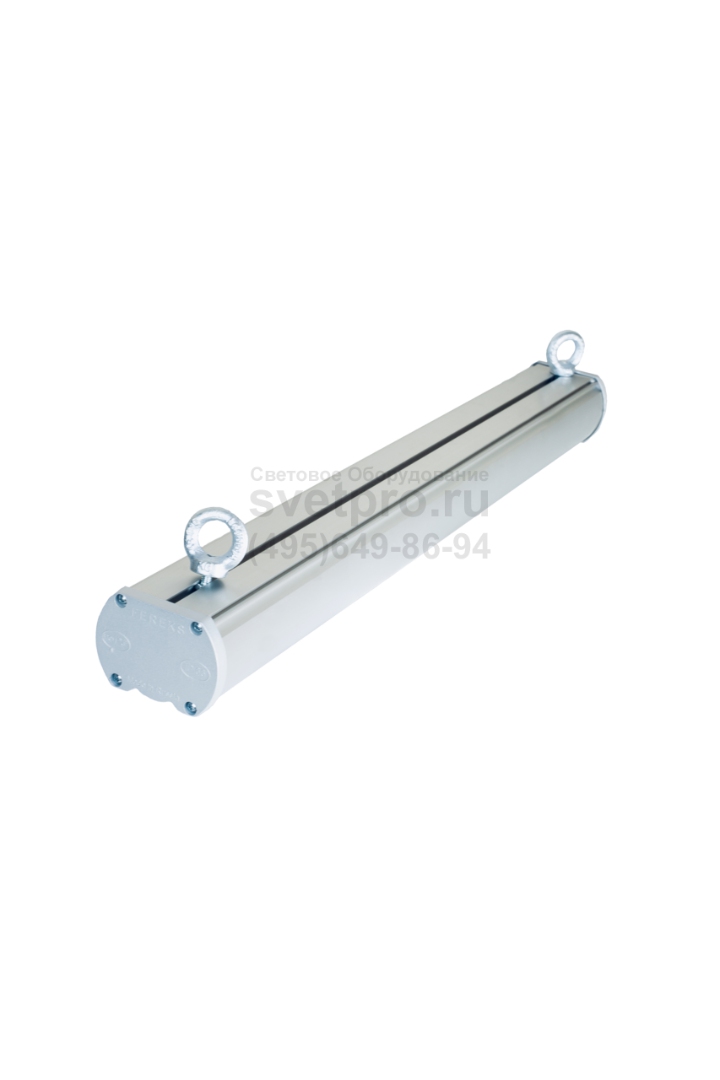

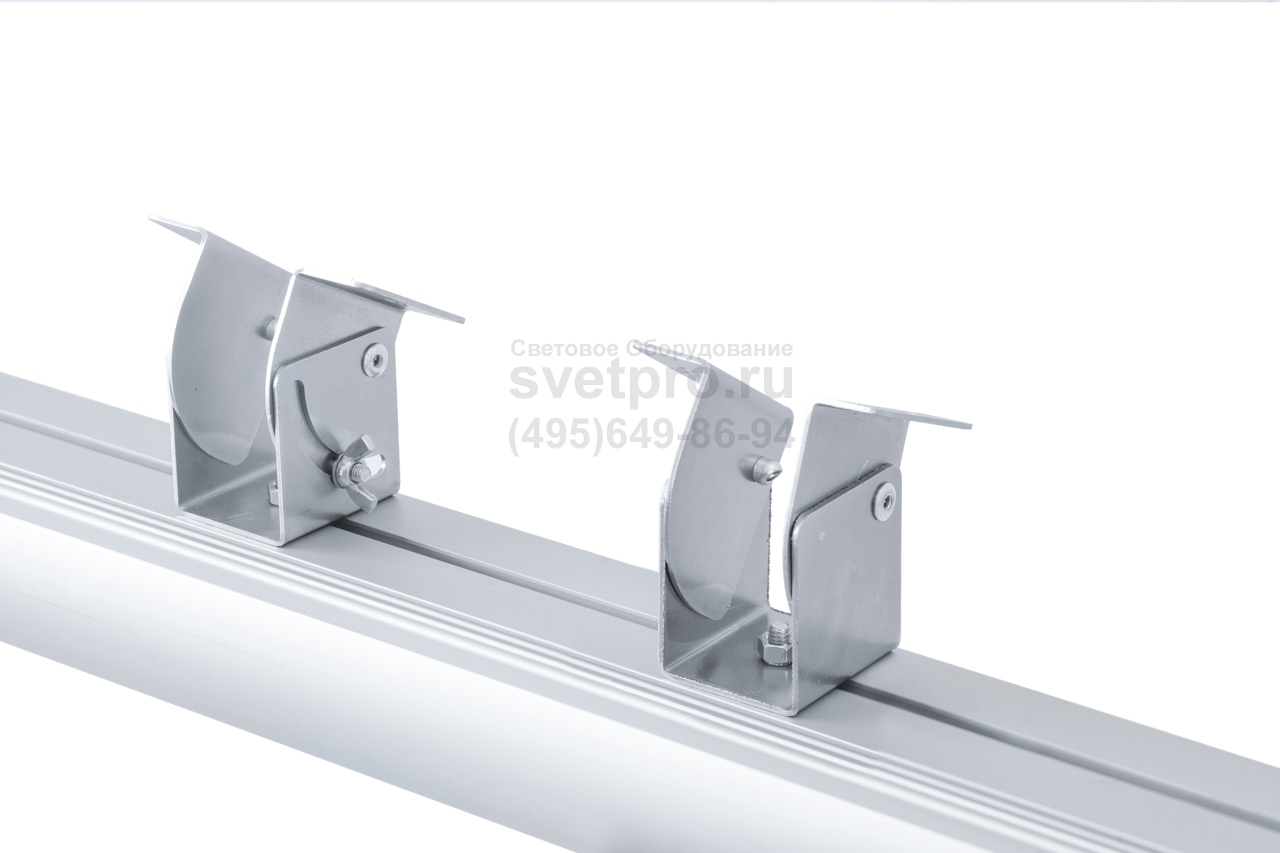

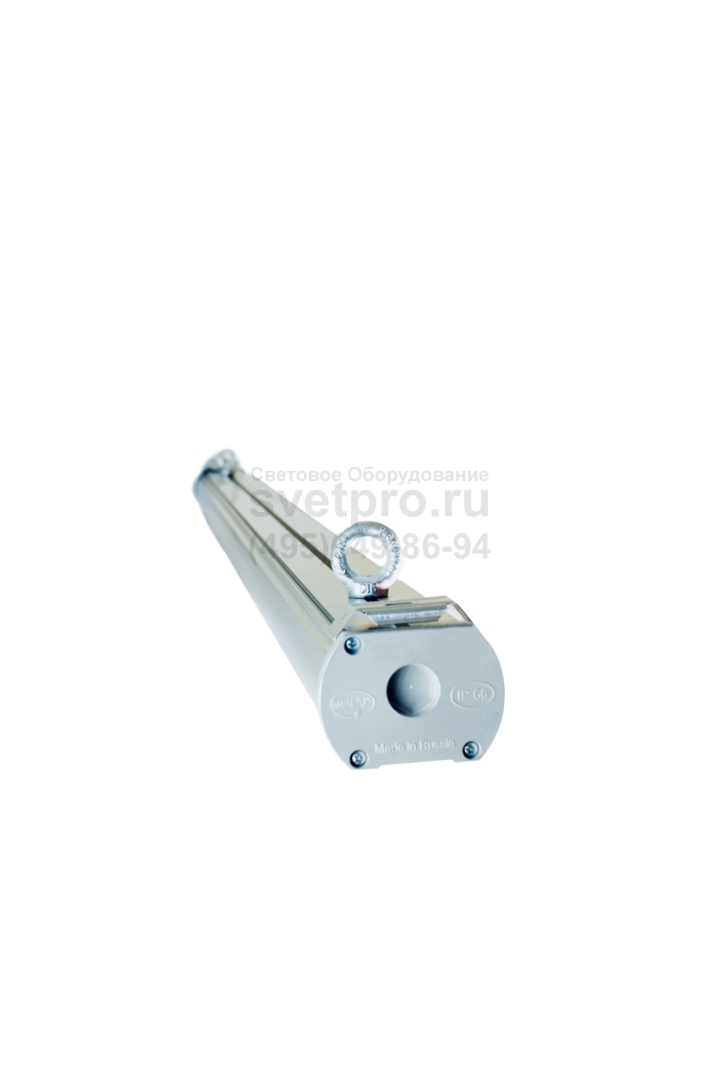

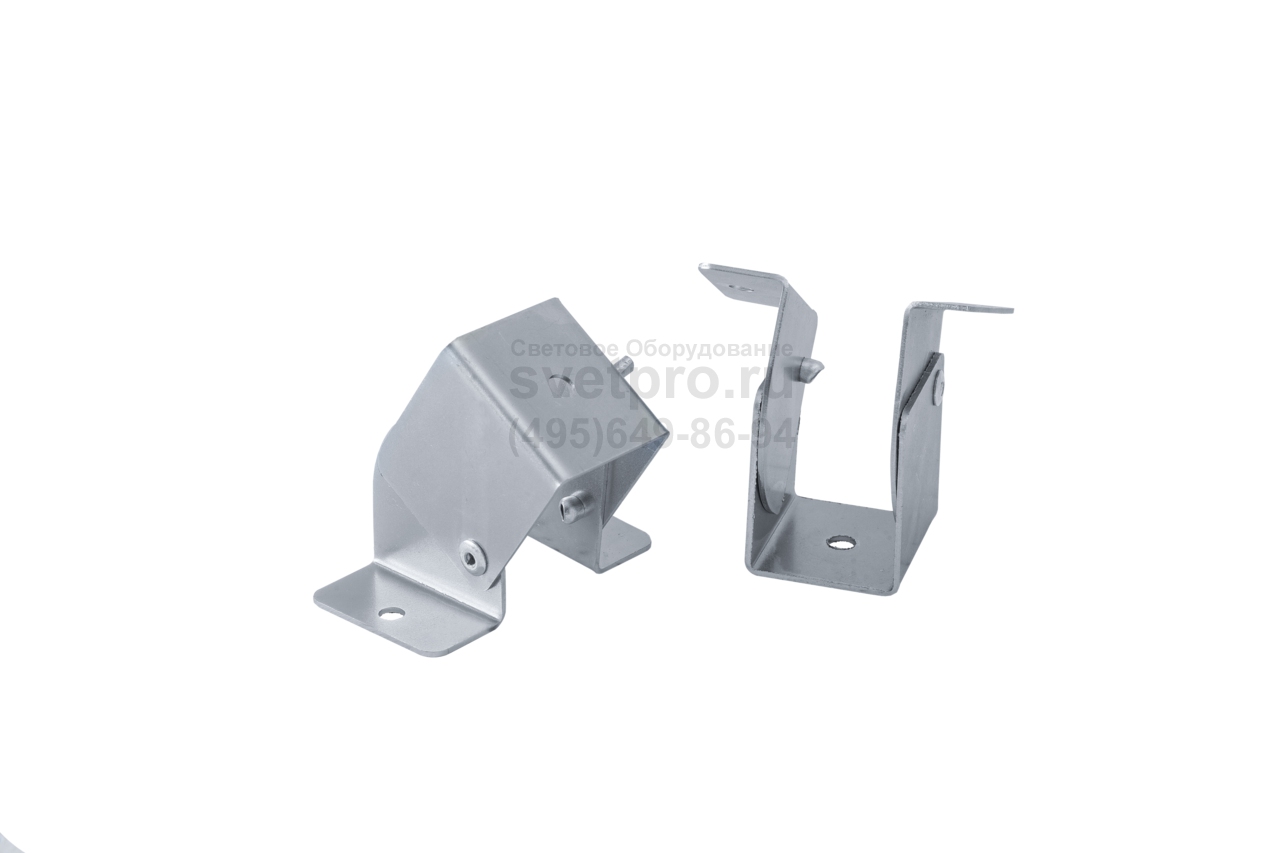

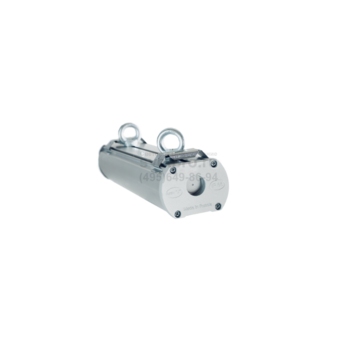

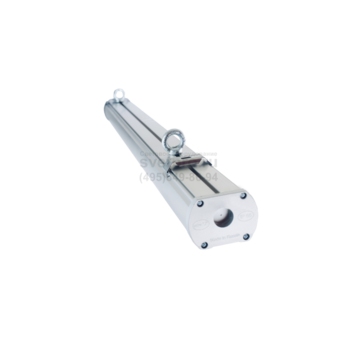

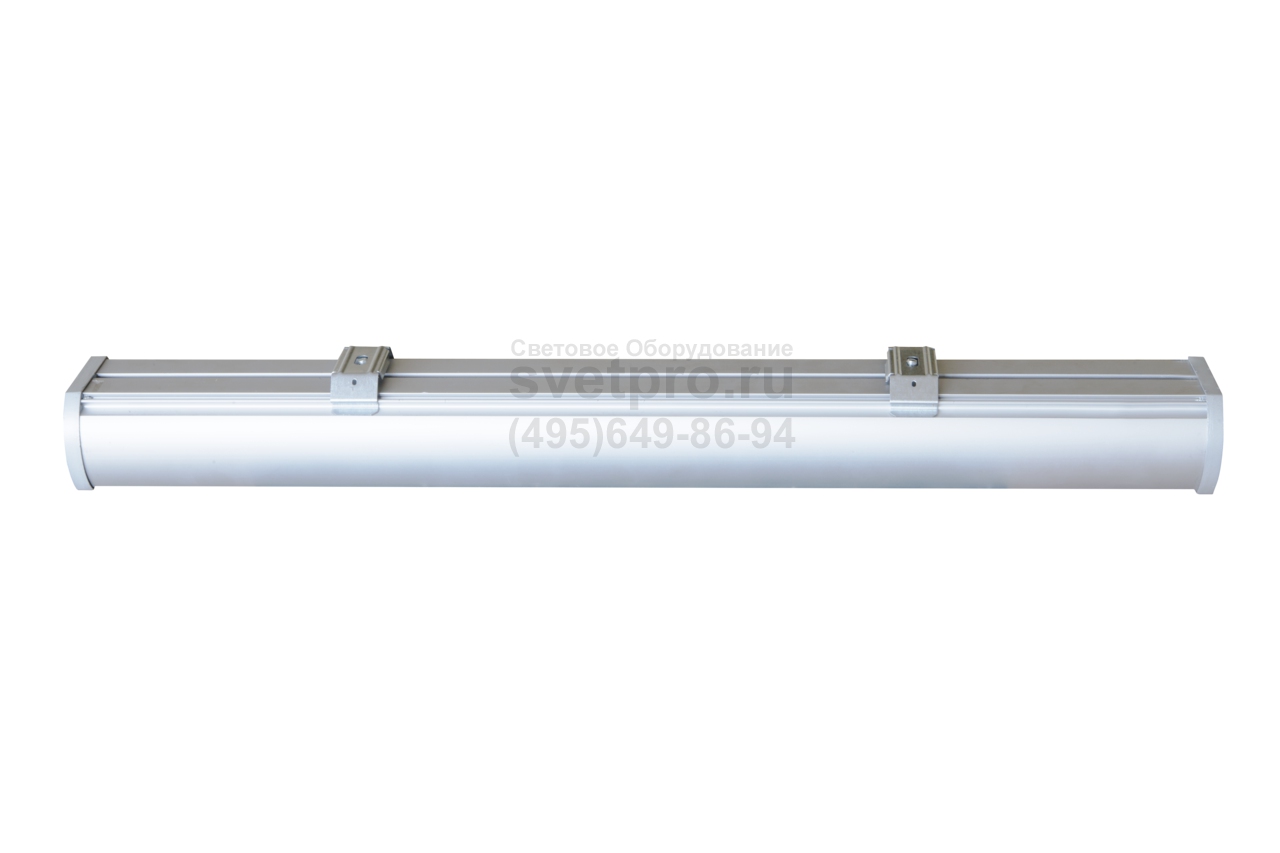

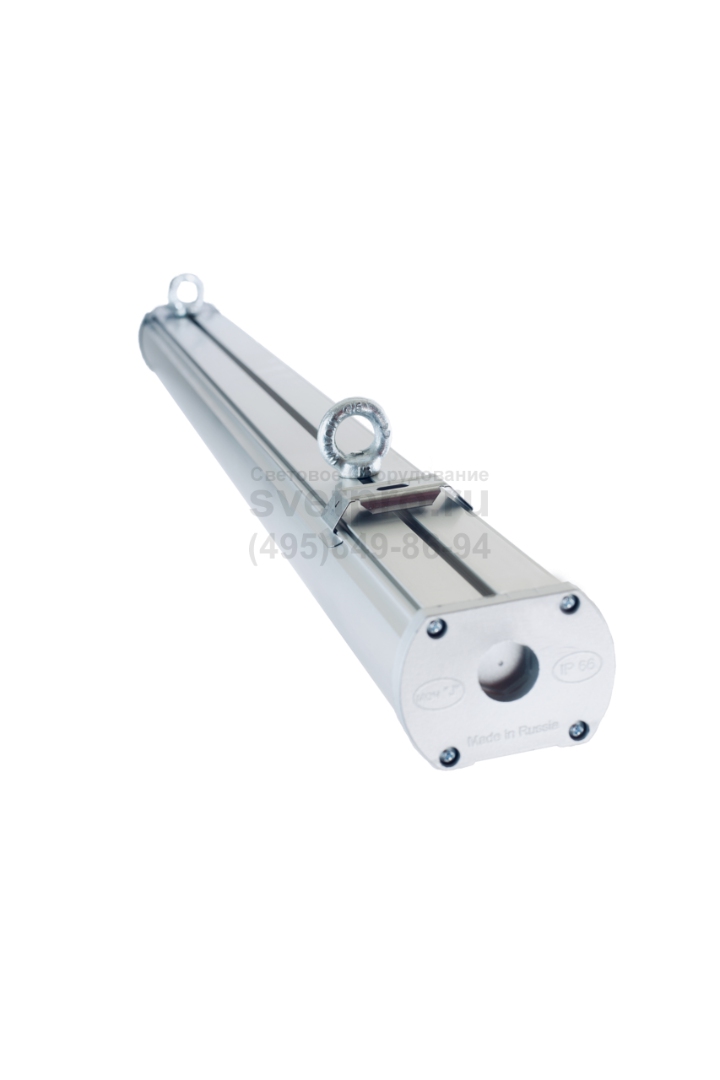

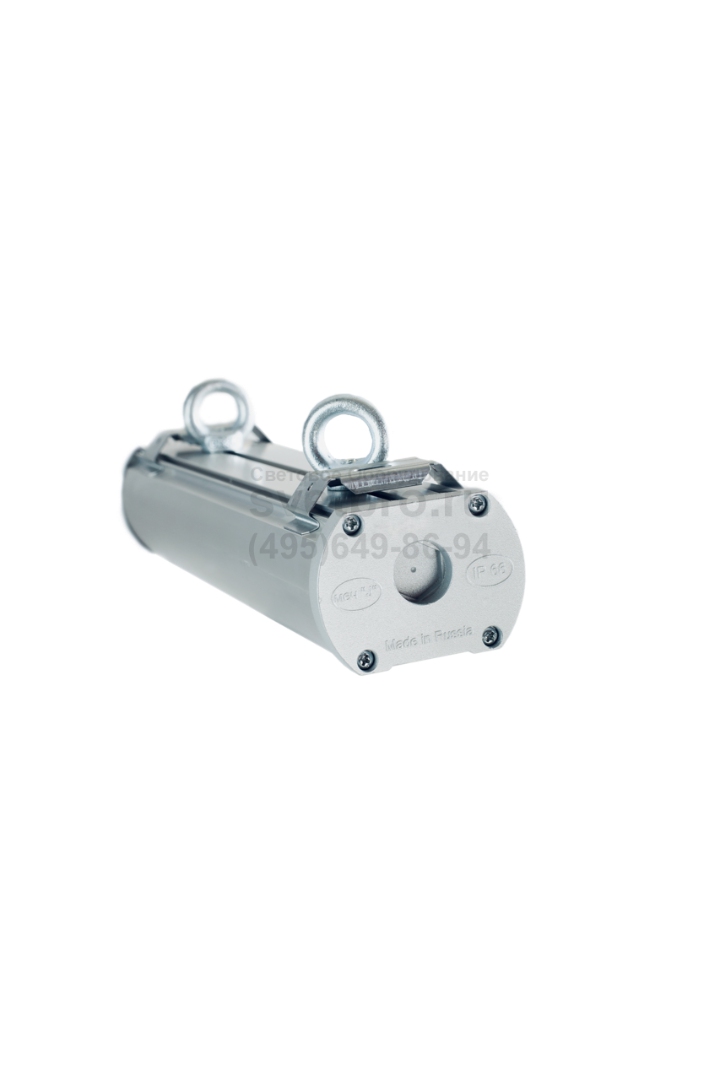

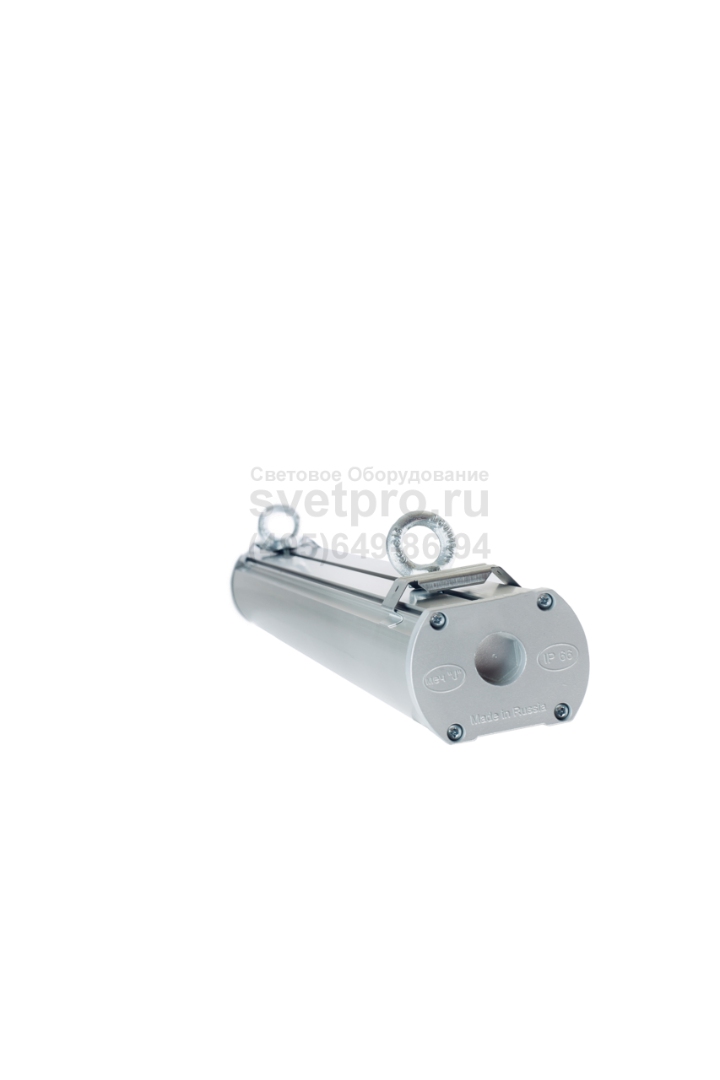

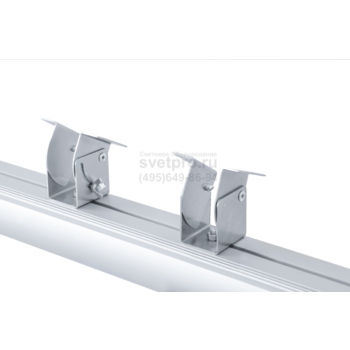

Для осветительного прибора применима настенная и потолочная установка. При подвесном способе используется рым-гайка, при фиксации на стену – поворотный кронштейн или клипса.
Драйвер изделия обеспечивает электропитание при значениях напряжения (частоты) 176–264 В (47–64 Гц). Модификация подбирается с учетом мощности: 12–65 Вт (1575–8820 лм) и типа КСС: косинусный или специальный. Применение светодиодного модуля позволяет получать равномерный, практически лишенный пульсаций, световой поток, обладающий качественной цветопередачей (Ra>80). Цветовая температура соответствует нейтрально и холодно белому свету.
Устойчивость светильника ДСО к внешним атмосферным факторам или наличию воды и пыли в помещениях реализована герметичностью (IP66), изготовлением корпуса из алюминиевого сплава, нанесением полимерного покрытия и наличием рассеивателя. Этот элемент выполняется из прозрачного или призматического полиметилметакрилата, прозрачного поликарбоната, опалового акрила. Модель применяется при температурах от -40оС до +50оС.
Светодиодные светильники серии "ДСО" ТМ "Ферекс" предназначены для локального или общего освещения.
Высокий уровень защиты корпуса от внешних воздействий (IP66) позволяет использовать светильники "ДСО" в условиях повышенной влажности, без ущерба качеству освещения и сроку службы светильников.
Серия "ДСО" представлена различными модификациями по типоразмеру, вариантам монтажа, значениям мощности и светового потока.
Светильники "ДСО" производятся из высококачественных материалов и комплектуются современными светодиодами Nichia (Япония). Световой поток ровный, яркий, без мерцания.
Гарантийный срок на светильники серии "ДСО" - 3 года.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,05-0,28 |
Рабочий ток светодиодов, mА |
117 |
Количество светодиодов, шт |
15-84 |
Световой поток светодиодов (Tj=25°C), Лм |
1575-8820 |
Световой поток светильника (Та=25°С), Лм |
1215-7658 |

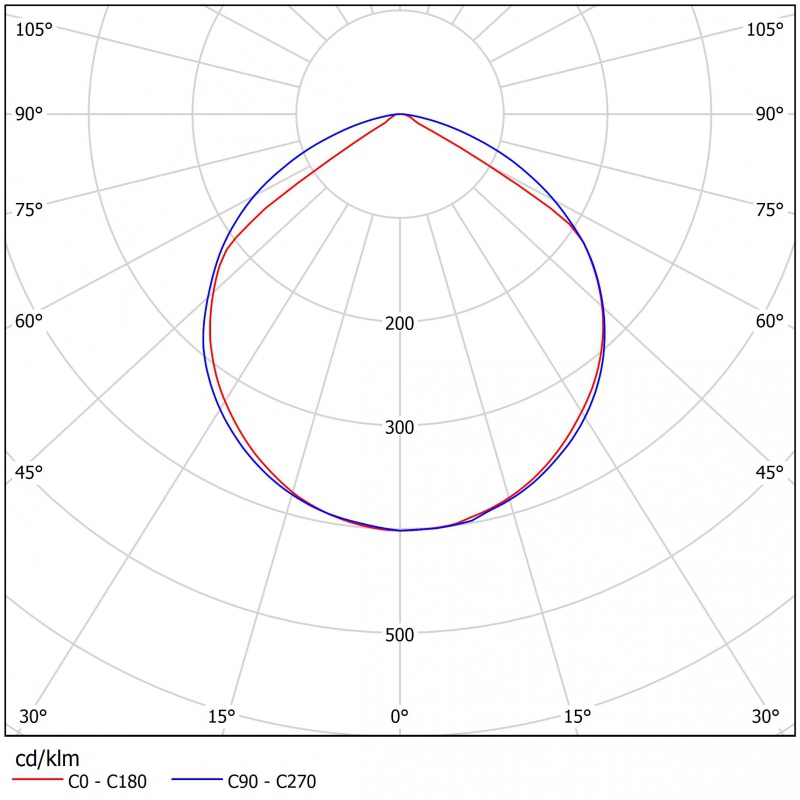

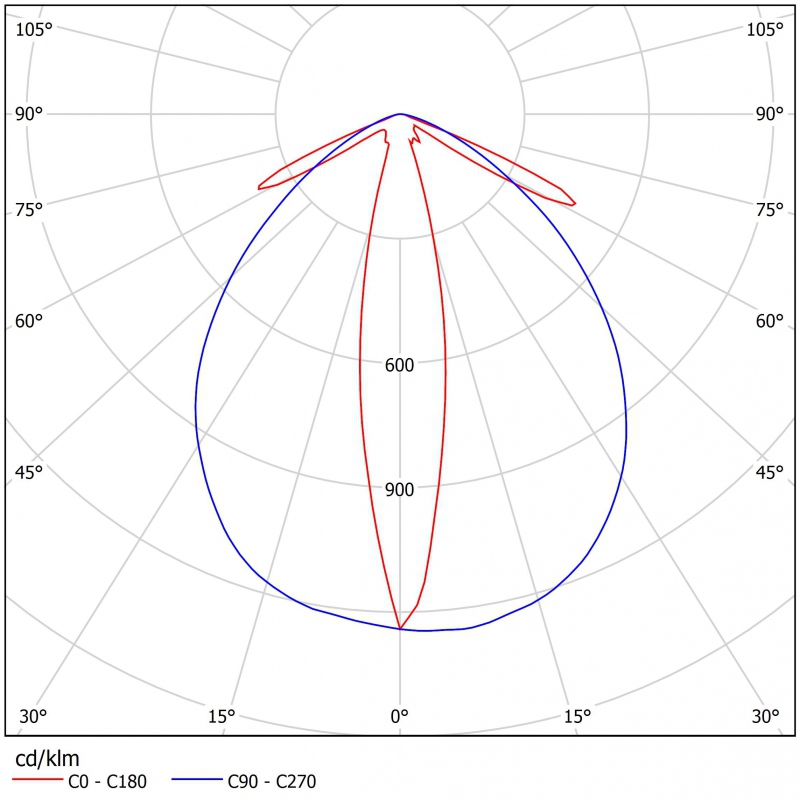

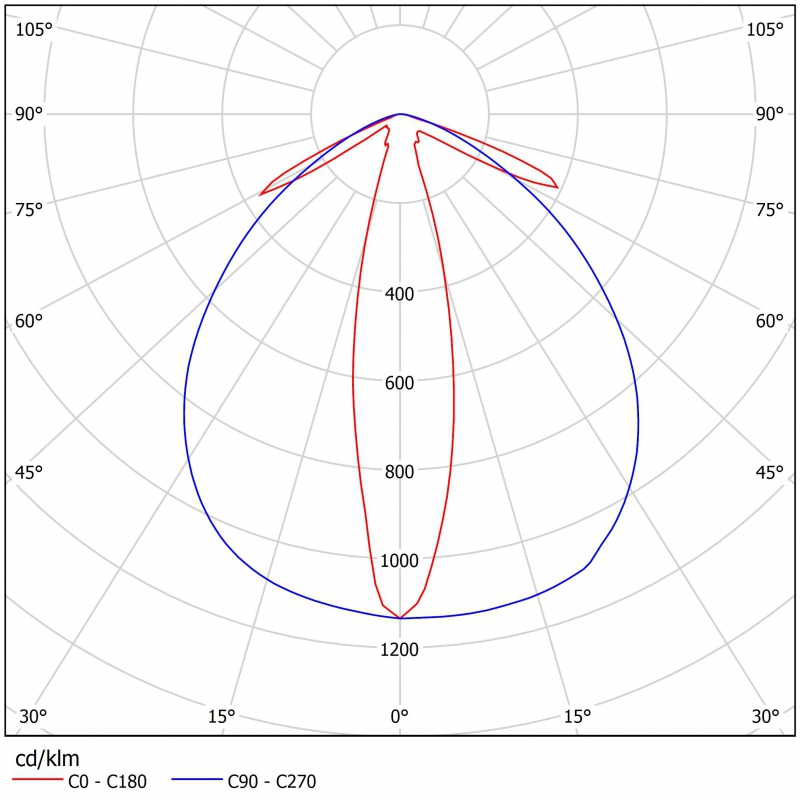

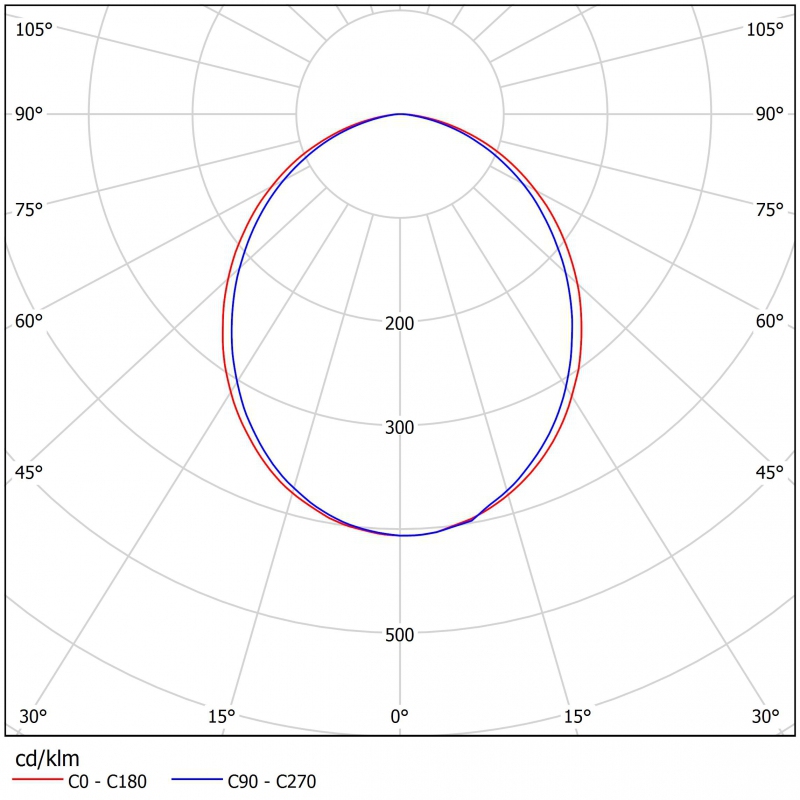

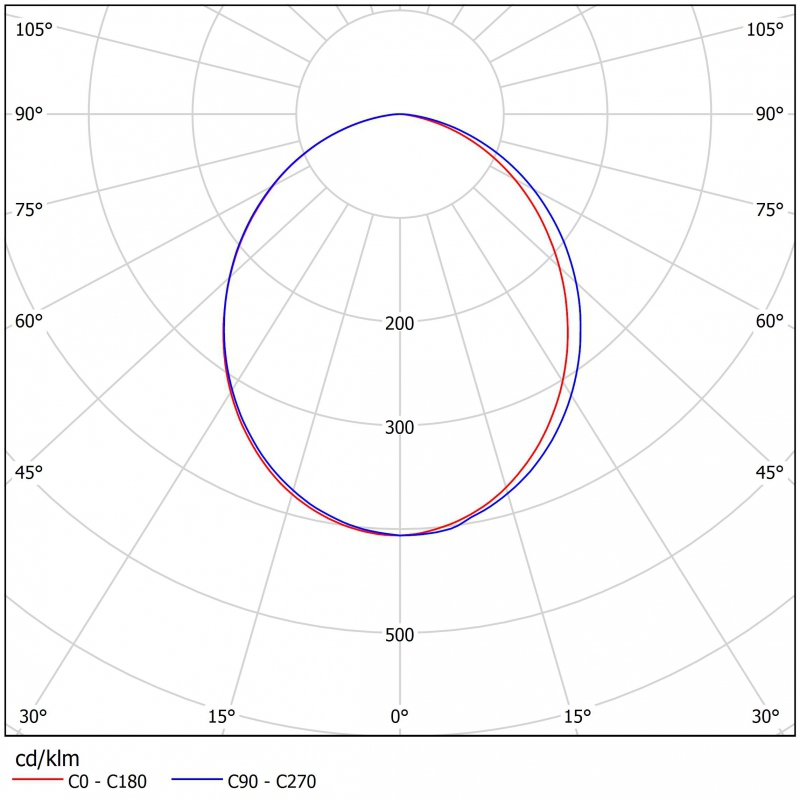

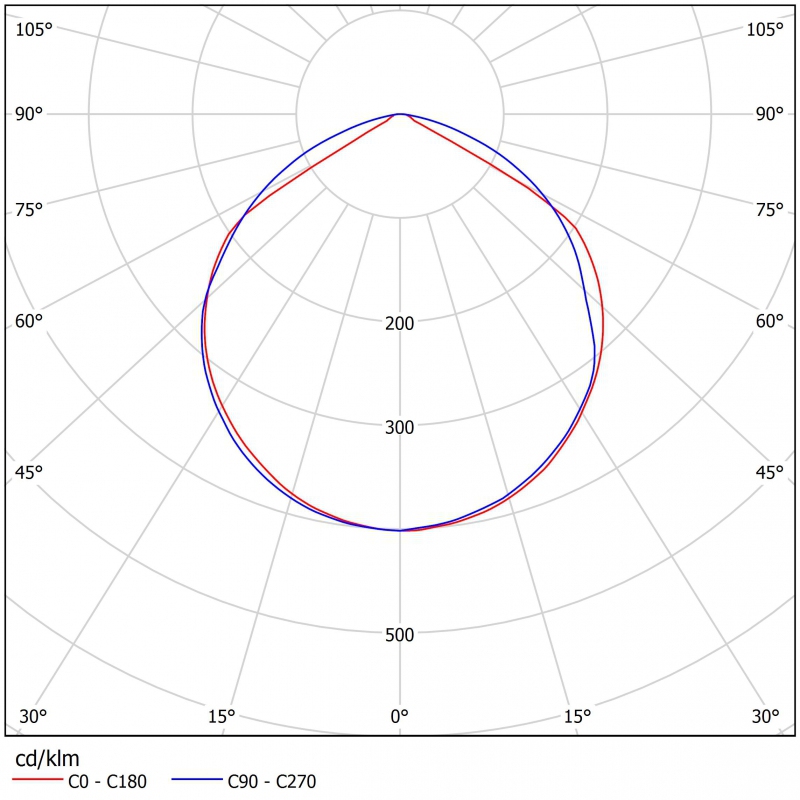

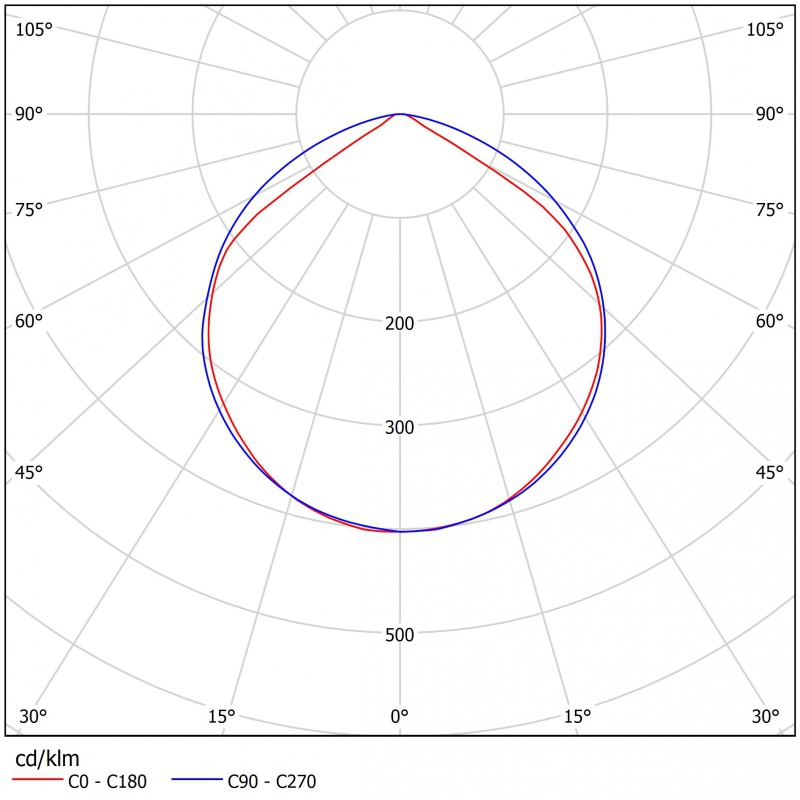

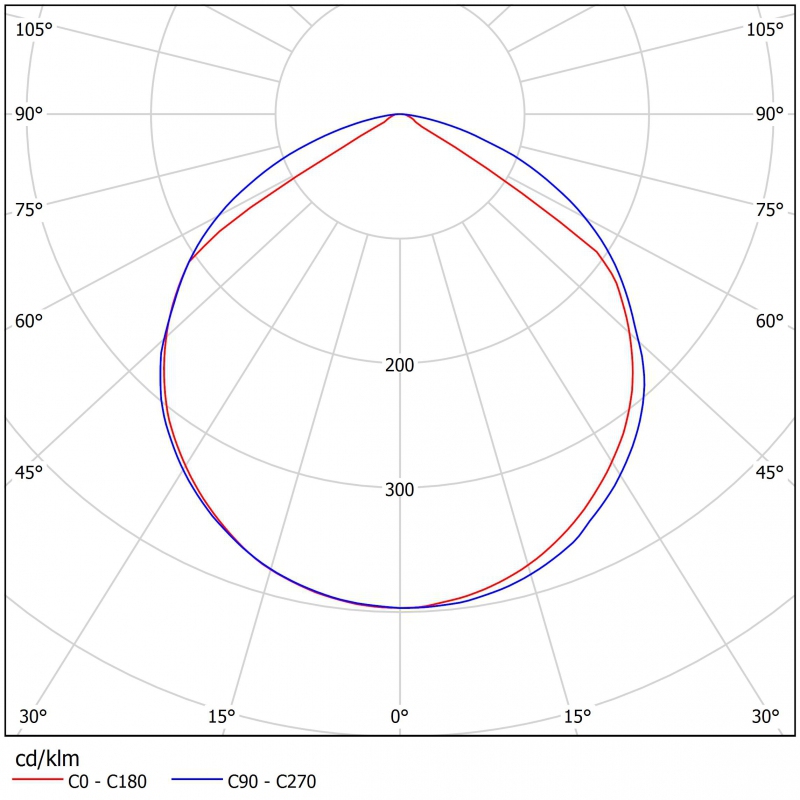

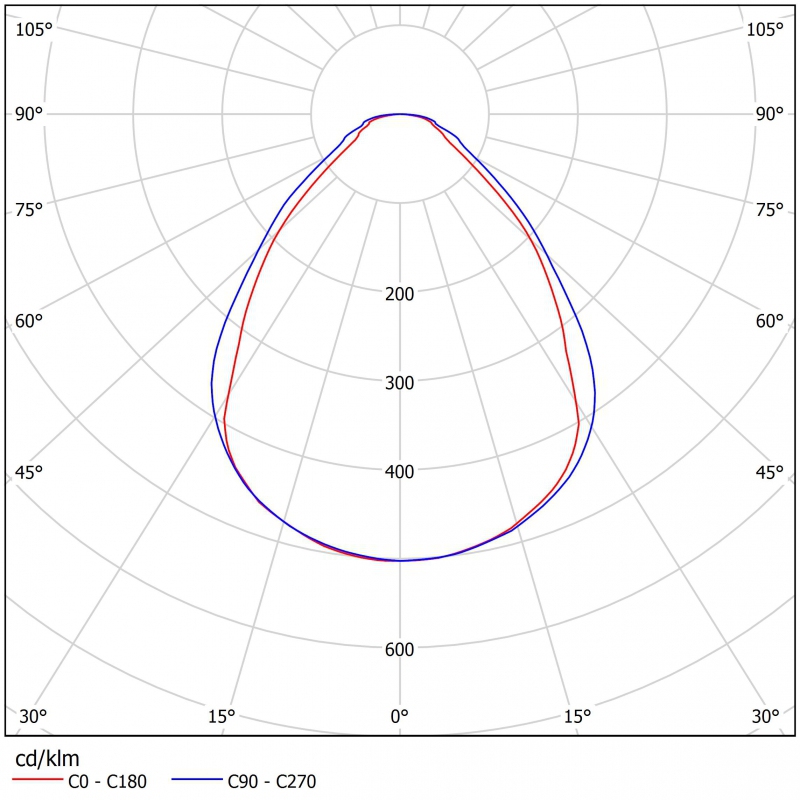

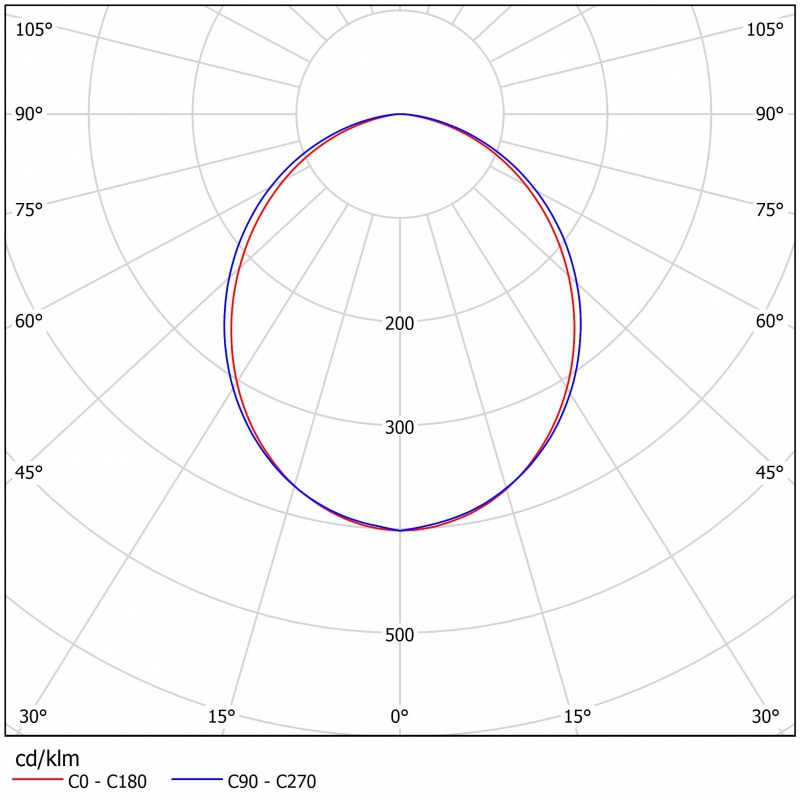

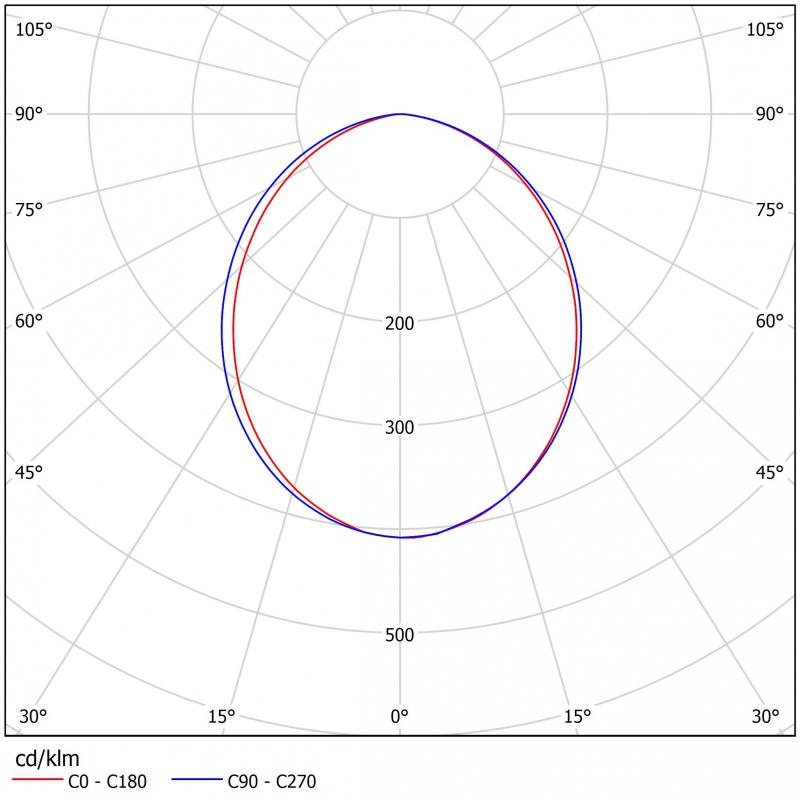

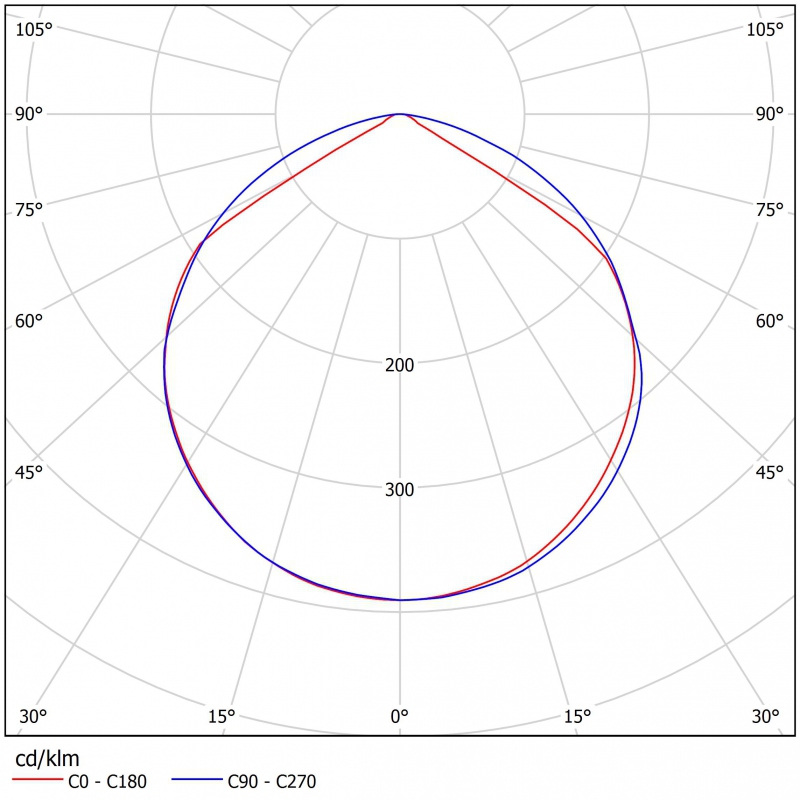

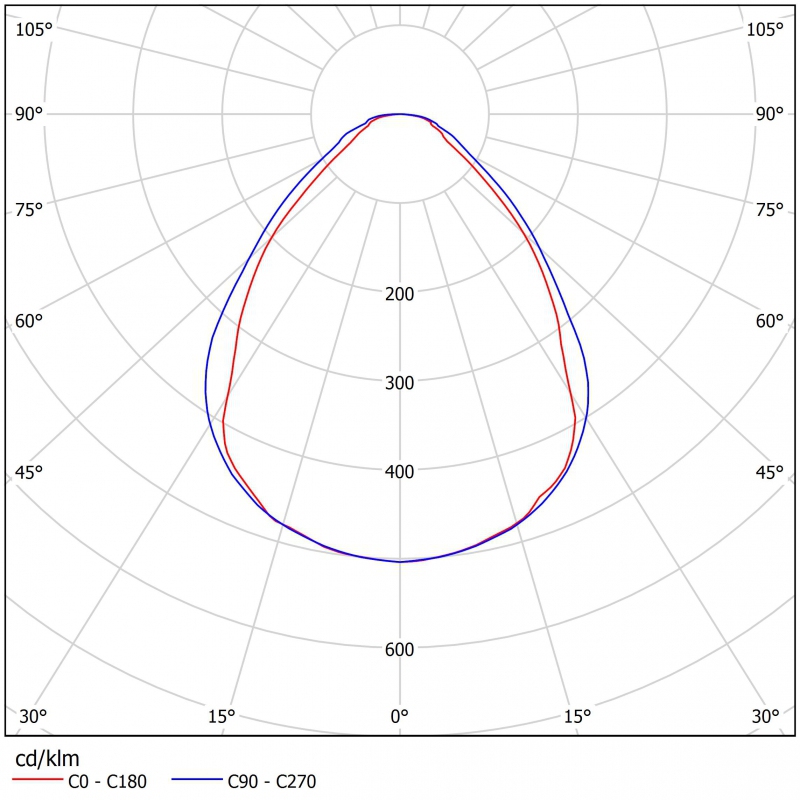

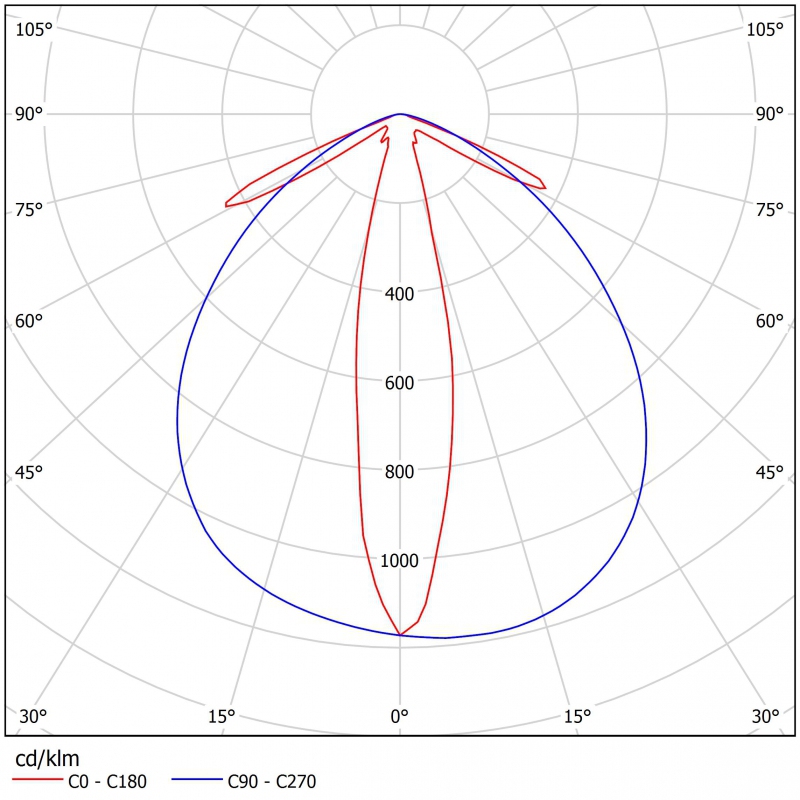

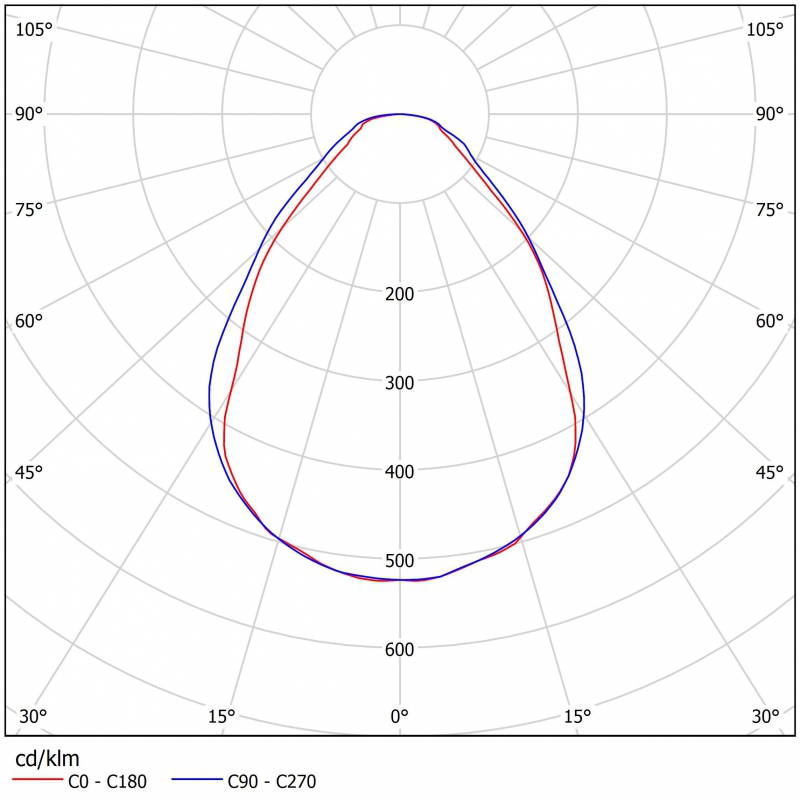

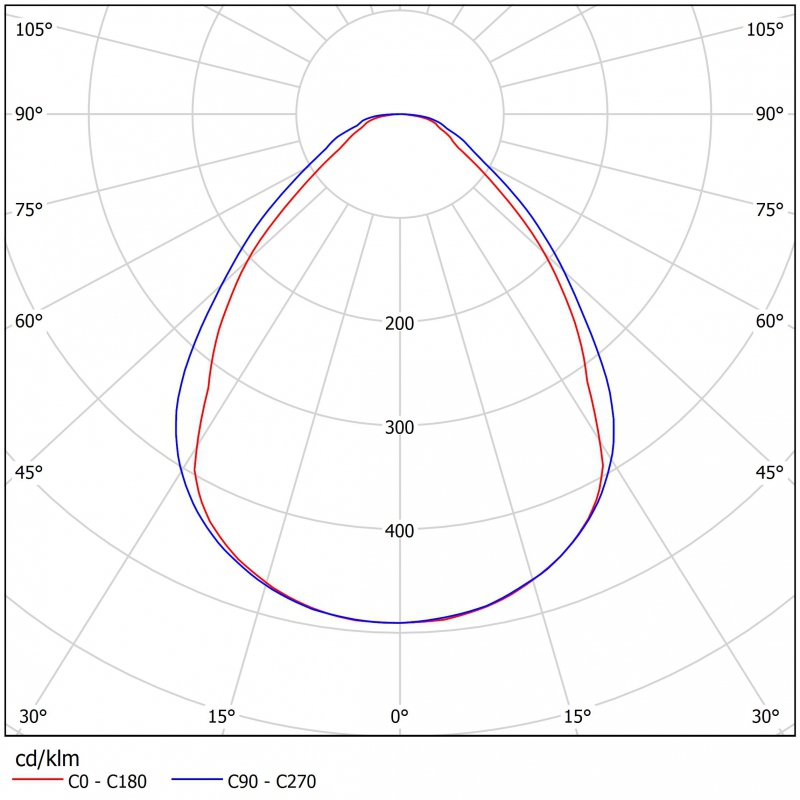

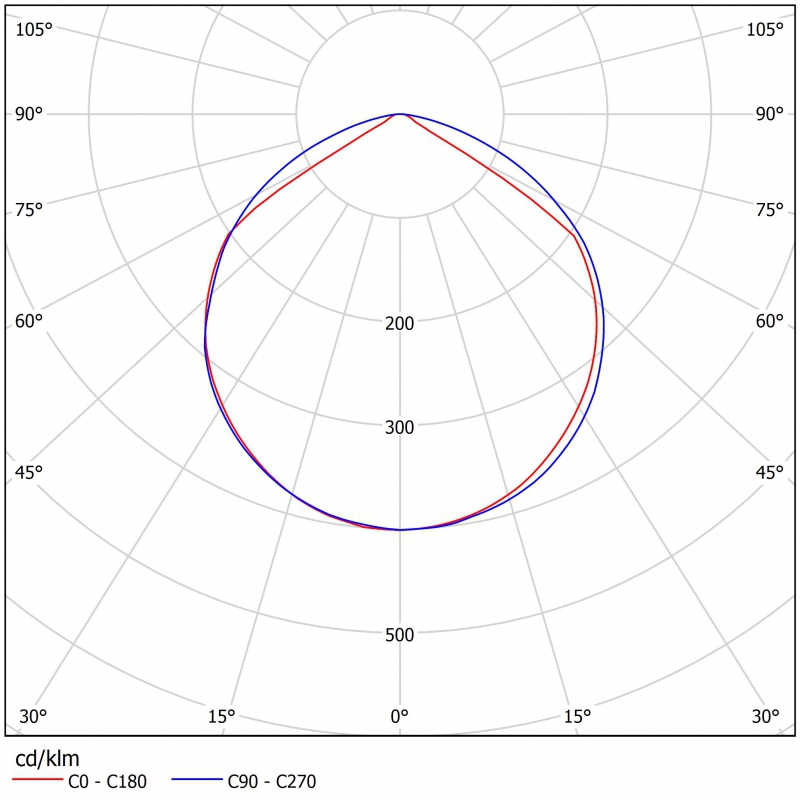

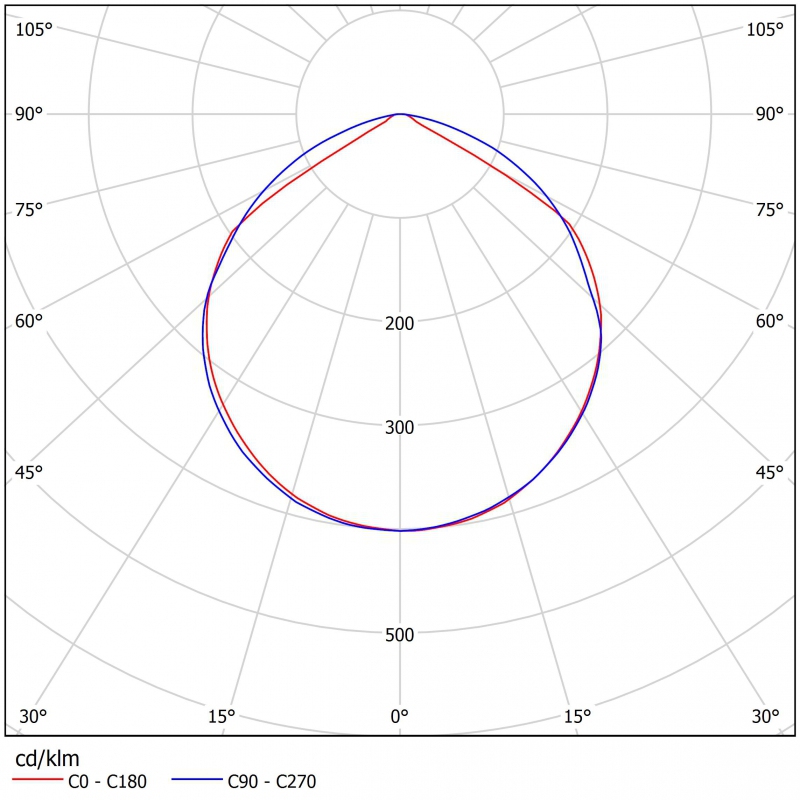

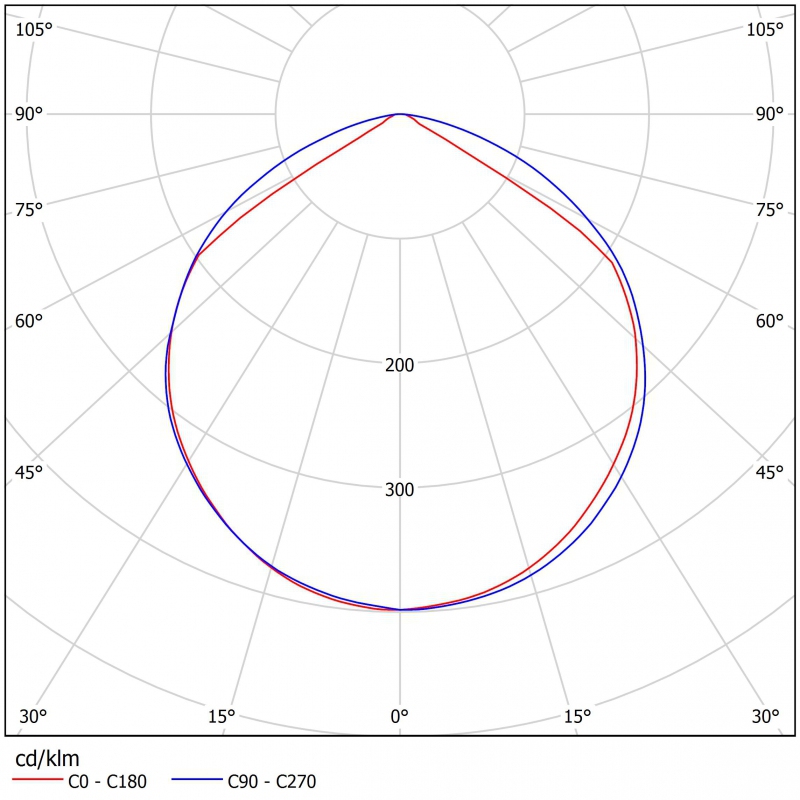

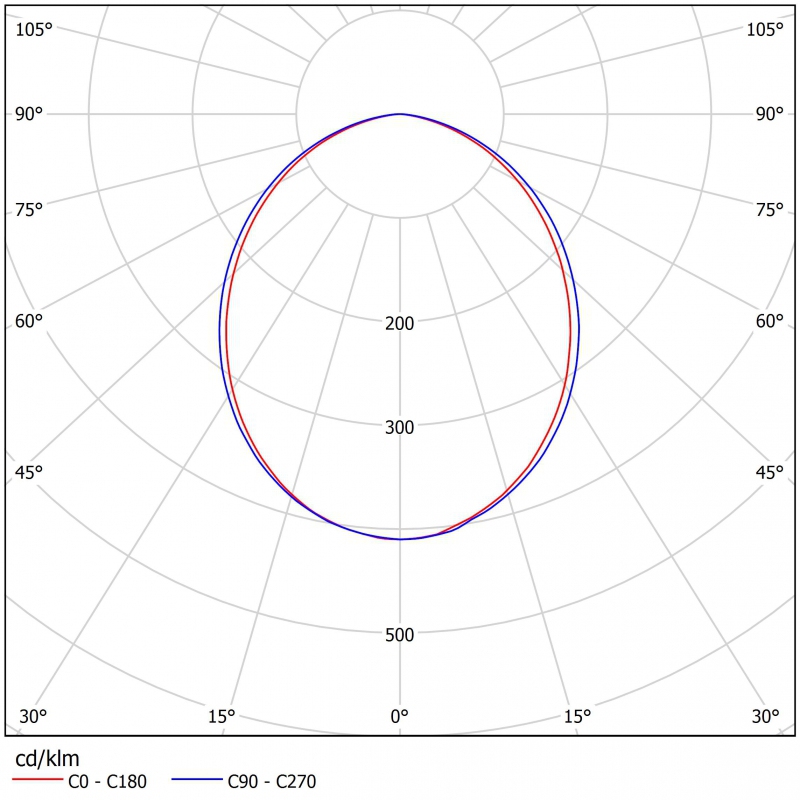

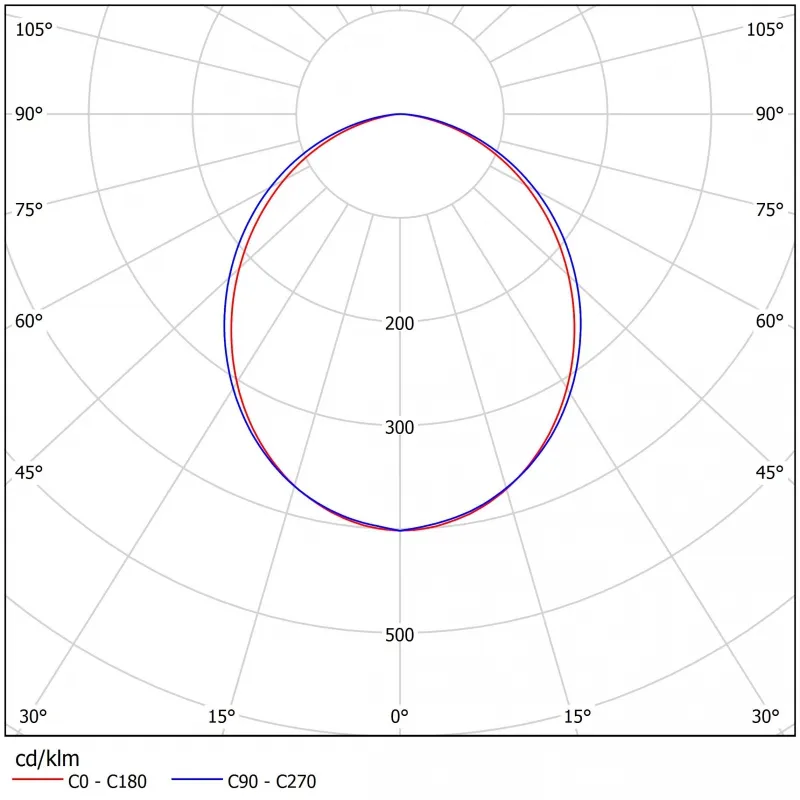

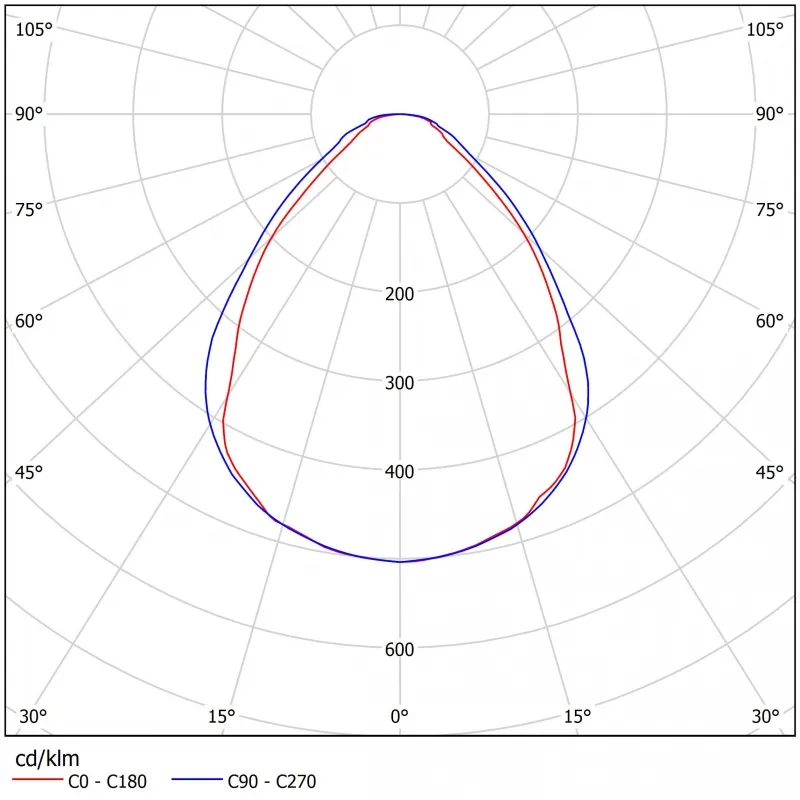

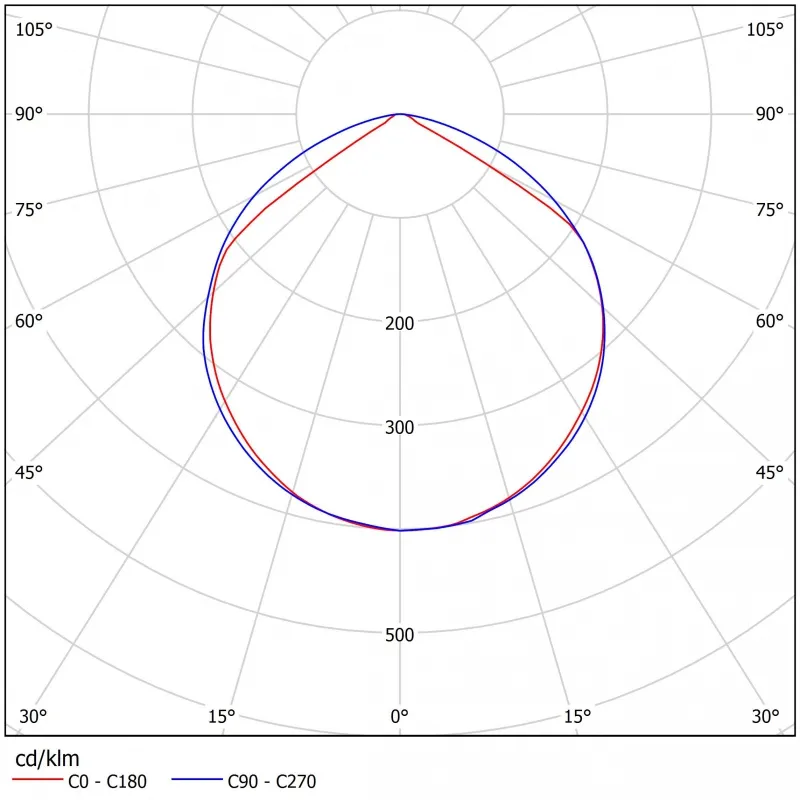

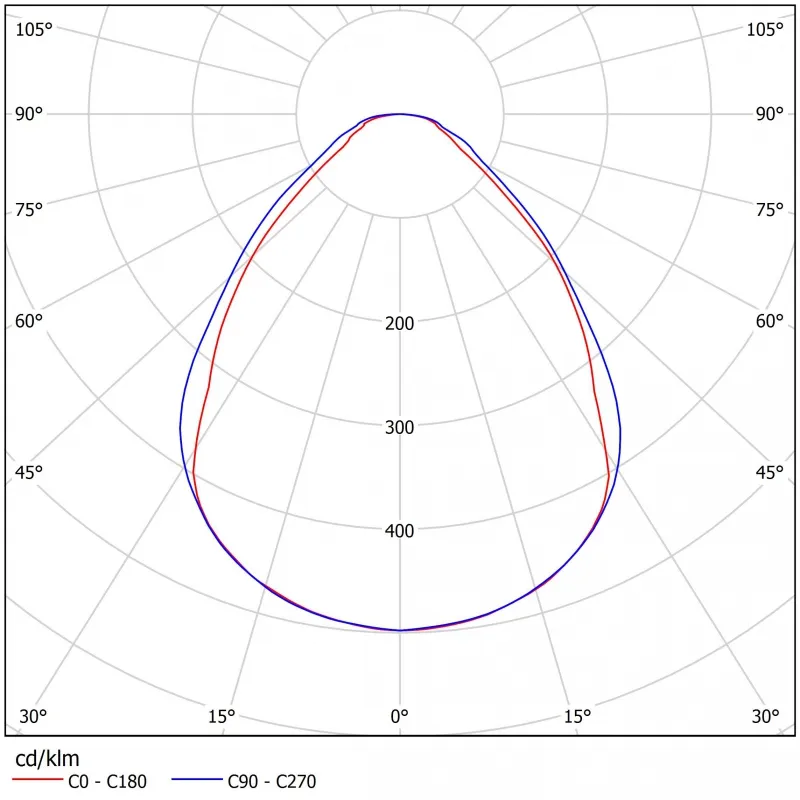

Тип кривой силы света |

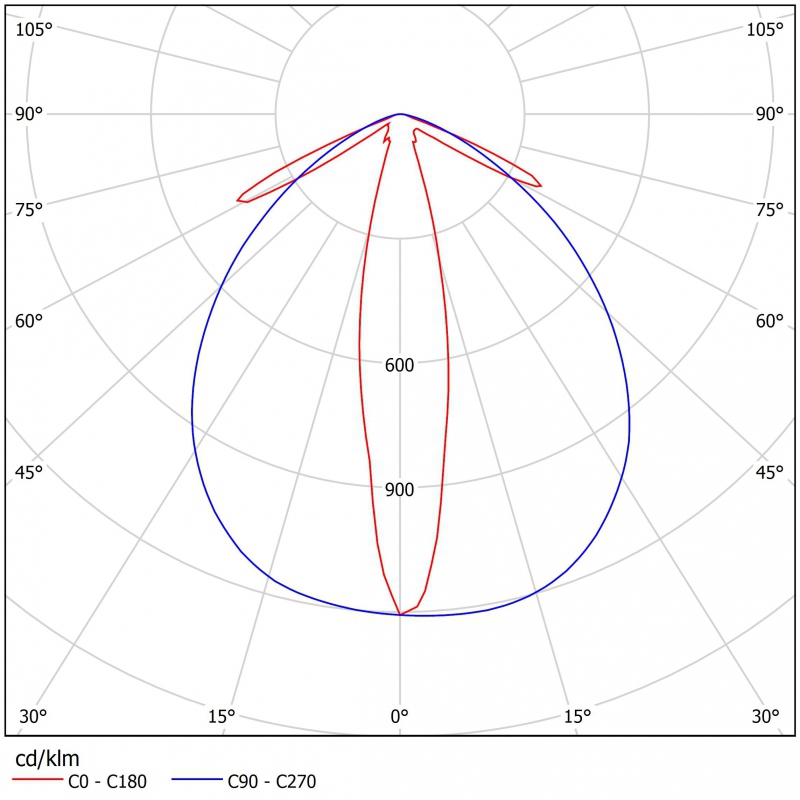

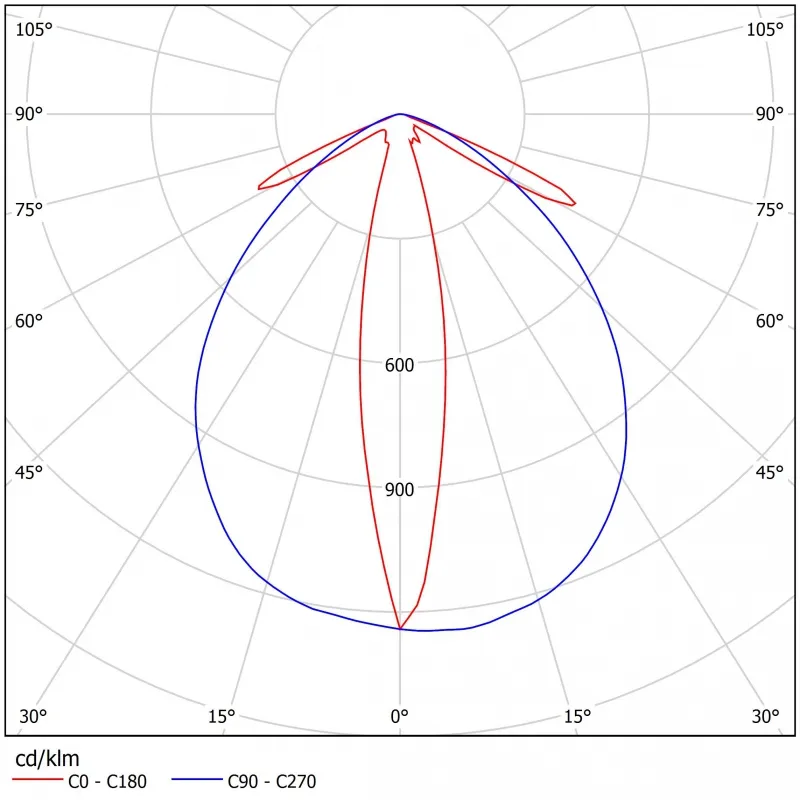

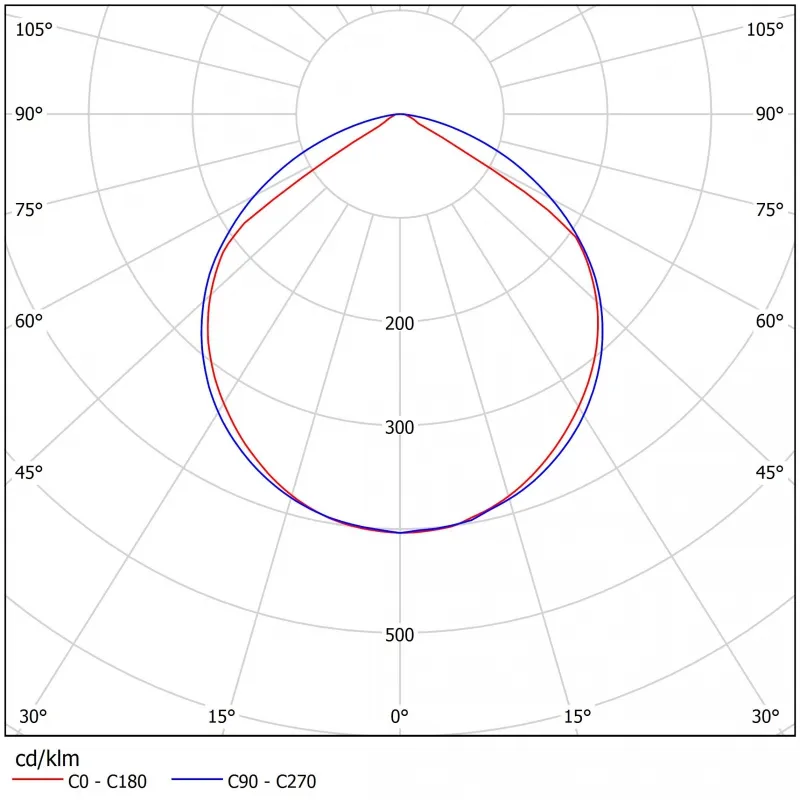

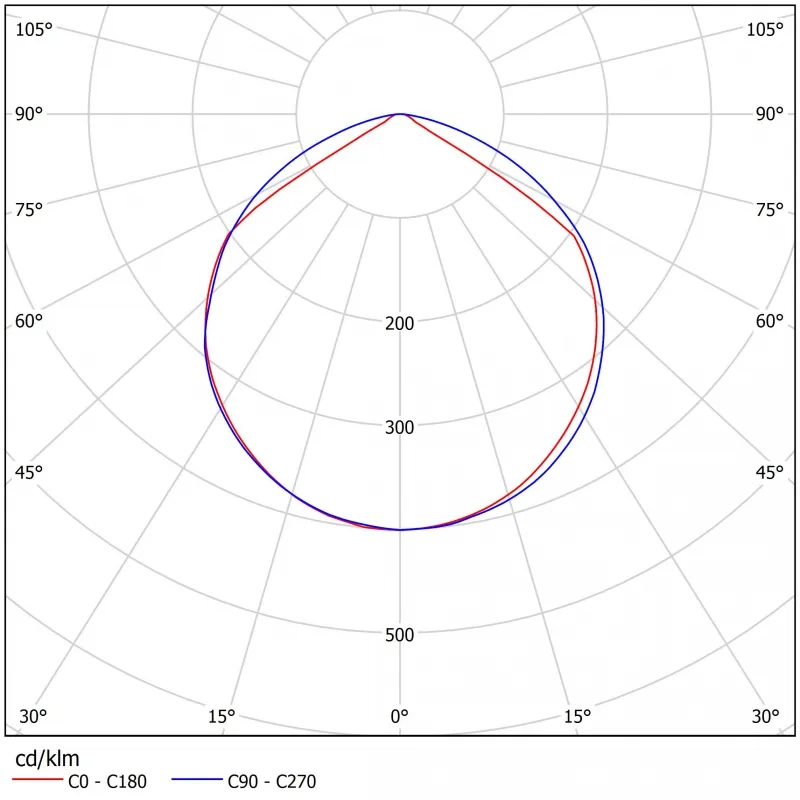

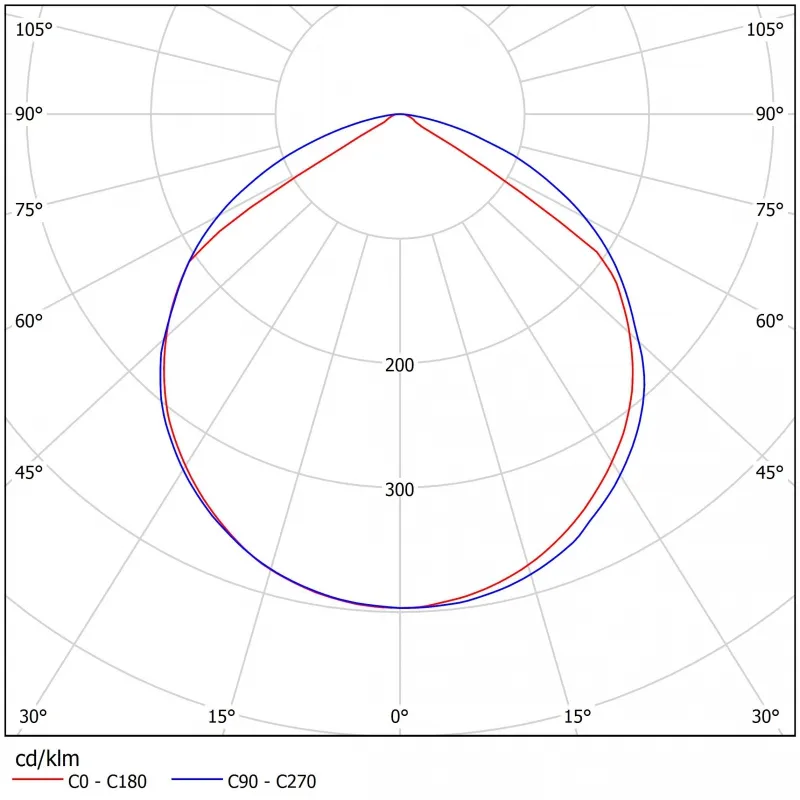

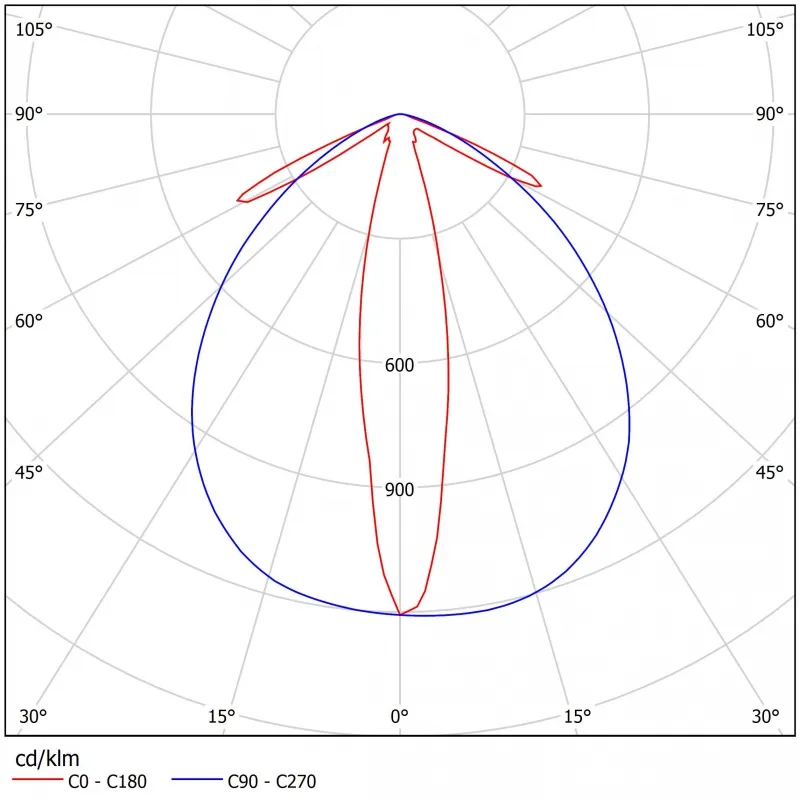

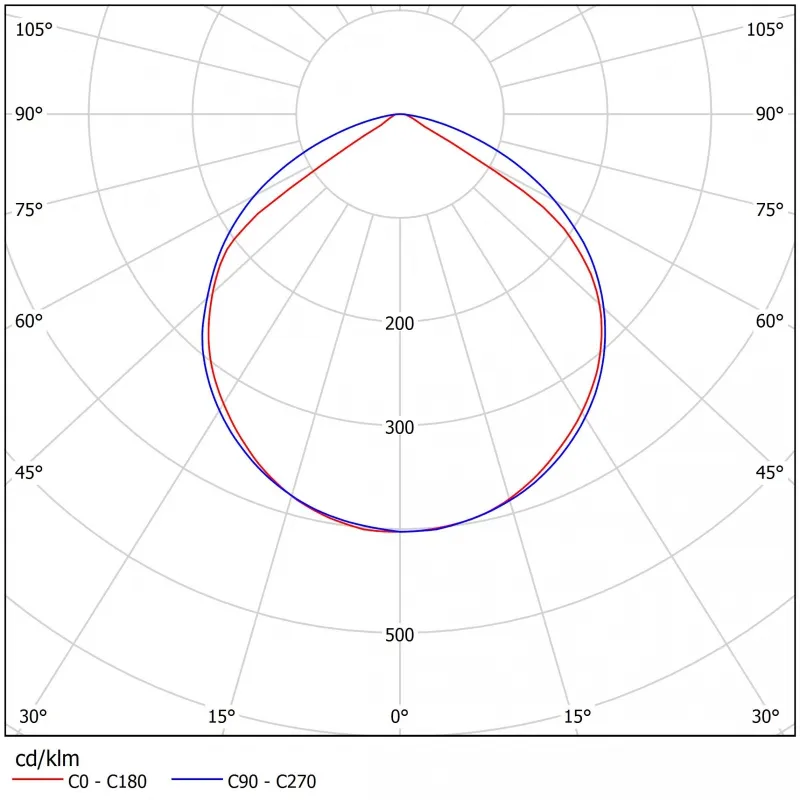

Д-косинусная, Специальная 25°х100° |
Корпус светильника |
сплав алюминия (с анодированным или полимерным покрытием) |
Материал рассеивателя |
прозрачный поликарбонат 2мм, призматический ПММА, 2мм, опаловый акрил 2мм, прозрачный ПММА 2мм, ДСО оптика |
,Крепление |
потолочное, настенное (клипса, поворотный кронштейн), подвесное (рым гайка); подвесное (рым-гайка) |

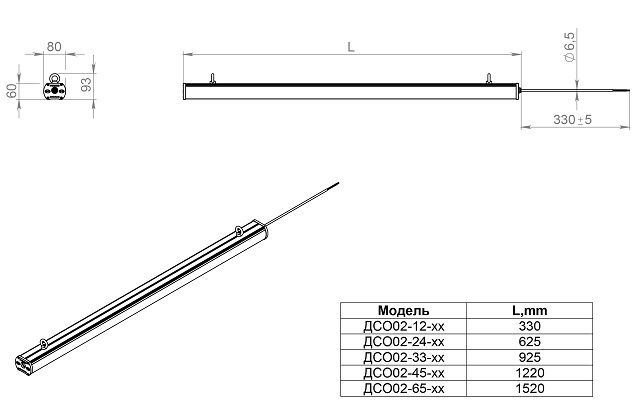

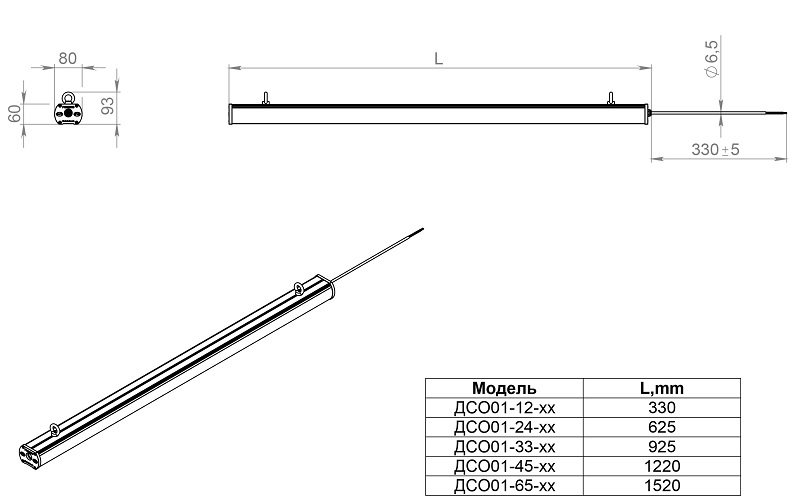

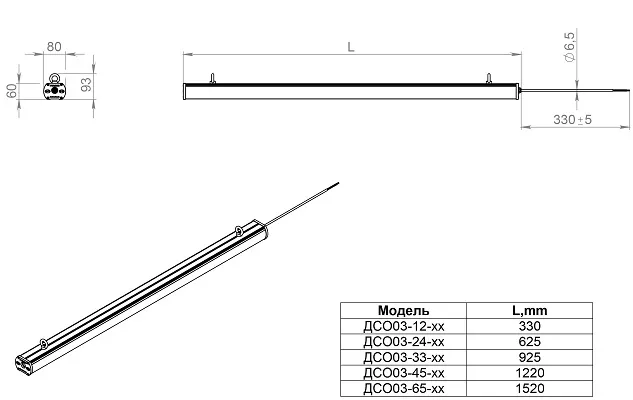

Габаритные размеры светильника,мм |
80х300/600/900/1200/1500х60 |
Масса светильника не более,кг |
0,85-2,7 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, л |
3 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|
ДСО 01-12-50-Д | 15 | 12 | 1575 | КСС | Размеры |
ДСО 01-24-50-Д | 30 | 24 | 3150 | КСС | Размеры |
ДСО 01-33-50-Д | 45 | 33 | 4725 | КСС | Размеры |
ДСО 01-45-50-Д | 60 | 45 | 6300 | КСС | Размеры |
ДСО 01-65-50-Д | 84 | 65 | 8820 | КСС | Размеры |
ДСО 02-12-50-Д | 15 | 12 | 1575 | КСС | Размеры |
ДСО 02-24-50-Д | 30 | 24 | 3150 | КСС | Размеры |
ДСО 02-33-50-Д | 45 | 33 | 4725 | КСС | Размеры |
ДСО 02-45-50-Д | 60 | 45 | 6300 | КСС | Размеры |
ДСО 02-65-50-Д | 84 | 65 | 8820 | КСС | Размеры |
ДСО 03-12-50-Д | 15 | 12 | 1575 | КСС | Размеры |
ДСО 03-24-50-Д | 30 | 24 | 3150 | КСС | Размеры |
ДСО 03-33-50-Д | 45 | 33 | 4725 | КСС | Размеры |
ДСО 03-45-50-Д | 60 | 45 | 6300 | КСС | Размеры |
ДСО 03-65-50-Д | 84 | 65 | 8820 | КСС | Размеры |
ДСО 04-12-50-Д | 15 | 12 | 1575 | КСС | Размеры |
ДСО 04-24-50-Д | 30 | 24 | 3150 | КСС | Размеры |
ДСО 04-33-50-Д | 45 | 33 | 4725 | КСС | Размеры |
ДСО 04-45-50-Д | 60 | 45 | 6300 | КСС | Размеры |
ДСО 04-65-50-Д | 84 | 65 | 8820 | КСС | Размеры |
ДСО 05-12-50-25х100 | 15 | 12 | 1575 | КСС | Размеры |
ДСО 05-24-50-25х100 | 30 | 24 | 3150 | КСС | Размеры |
ДСО 05-33-50-25х100 | 45 | 33 | 4725 | КСС | Размеры |
ДСО 05-45-50-25х100 | 60 | 45 | 6300 | КСС | Размеры |
ДСО 05-65-50-25х100 | 84 | 65 | 8820 | КСС | Размеры |
