ДБО72 Tiger LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP22 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДБО72 Tiger LED |
Мощность: | 1.2 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДБО72 Tiger LED применяются в зданиях вокзалов, на станциях метро, в торговых центрах, медицинских учреждениях, развлекательных объектах.
Способ установки – настенный, расположение пиктограмм – одностороннее.
В изделии применён основной и дополнительный (индикация готовности к использованию в аварийном режиме) светодиодный источник света. Мощность модуля – 1,2 Вт. Его работу обеспечивает стандартная переменная электросеть, а при отключении напряжения аккумуляторная батарея: никель-кадмиевая или никель-металл-гидридная. Различен период автономной работы: один или три часа. Полную разрядку предотвращает наличие соответствующей защиты. Периодическое тестирование состояния в модификациях осуществляется в ручном или автоматическом режиме.
Корпус и стекло светильника, образующие конструктивную форму со степенью защиты IP22, изготовлены из поликарбоната. Корпус – белый, непрозрачный, стекло с высоким светопропусканием, обеспечивающим полноценность распознавания пиктограммы. Назначение информационных пиктограмм – указание направления и расположения путей выхода, особенно важное при возникновении нестандартных ситуаций.
конструкция
Корпус | Поликарбонат белого цвета. |
Стекло | Опаловый поликарбонат. |
Источник света | LED: 1,2 Вт. |
Технические данные | Коэффициент мощности - 0,98. |
Аккумуляторная батарея | Ni-Cd и Ni-MH. |
Индикатор заряда | Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора. |
Защита батареи | Электронная защита от полной разрядки батареи. |
Время зарядки | 24 часа |
Время работы в аварийном режиме | 1 или 3 часа |
Клеммная колодка | 3 x 2,5 мм2. |
Дистанция распознавания | 30 м. |
Размер эвакуационного знака | 125х250 мм. |
Установка | Крепление непосредственно на стене. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Tiger | коммерческое название. |
РТ | ручной тест |
АТ | автотест |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра (режим работы) | 0 - непостоянный; 1 - постоянный. |
Вторая цифра (тип устройства) | 0 - нет теста; 1 - ручной тест (PT); 2 - автотест (АT); 3 - дистанционый тест (DT). |
Третья цифра | 1 - 1 час; 3 - 3 часа. |
эвакуационные знаки

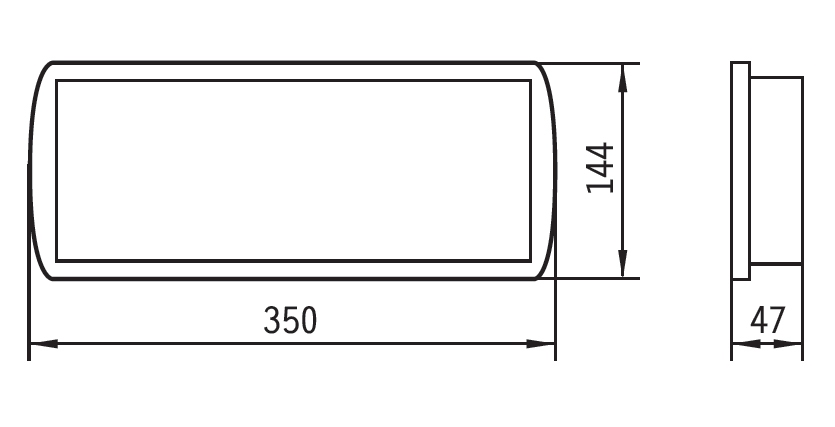

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ДБО72-1.2-101 Tiger LED |
1072001101 |
0.70 |
ДБО72-1.2-103 Tiger LED |
1072001103 |
0.70 |
ДБО72-1.2-111 Tiger PT LED |
1072001111 |
0.70 |
ДБО72-1.2-113 Tiger PT LED |
1072001113 |
0.70 |
ДБО72-1.2-121 Tiger AT LED |
1072021121 |
0.70 |
ДБО72-1.2-123 Tiger AT LED |
1072021123 |
0.70 |
ДБО72-1.2-101 Tiger ECO LED |
1072501101 |
0.70 |
ДБО72-1.2-103 Tiger ECO LED |
1072501103 |
0.70 |
