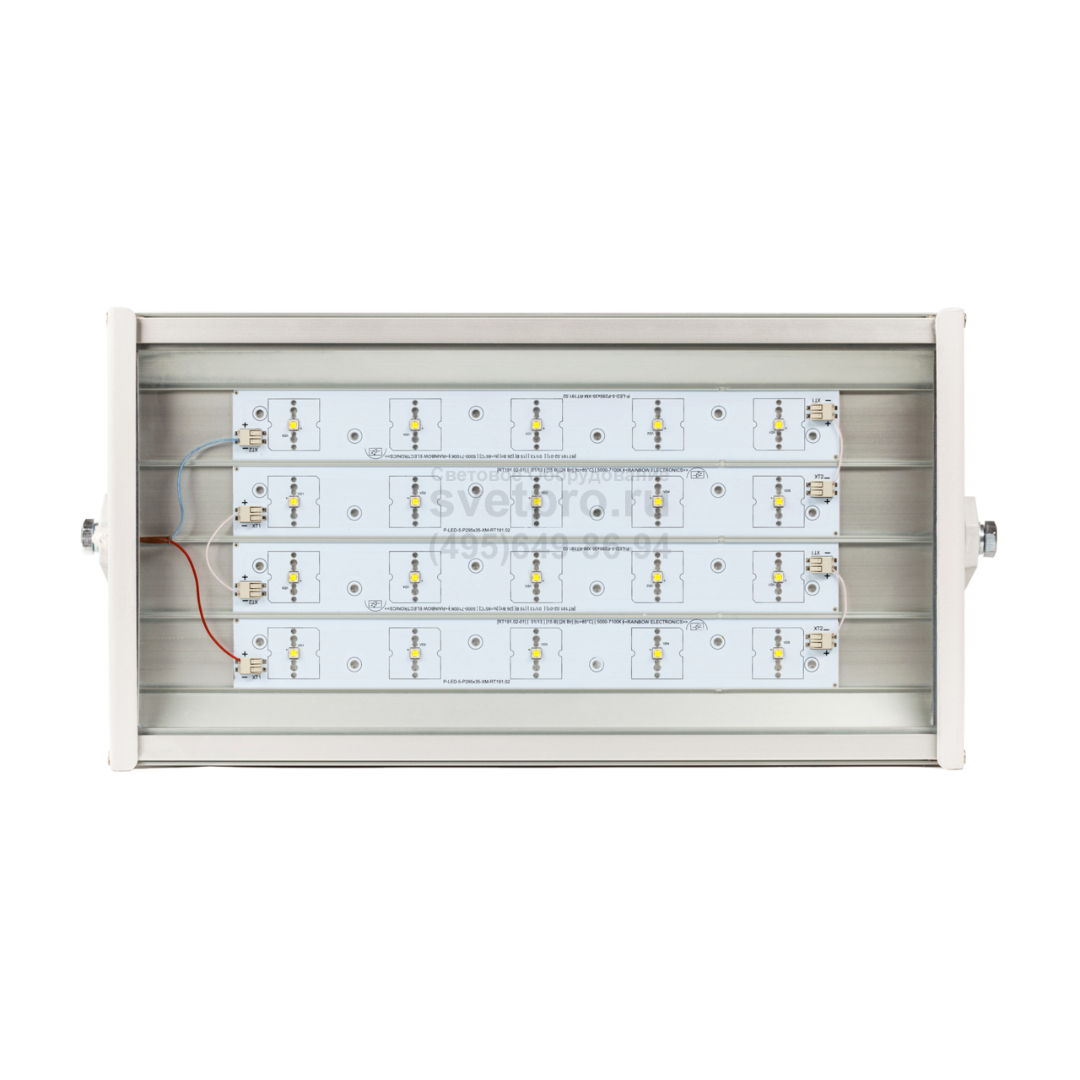

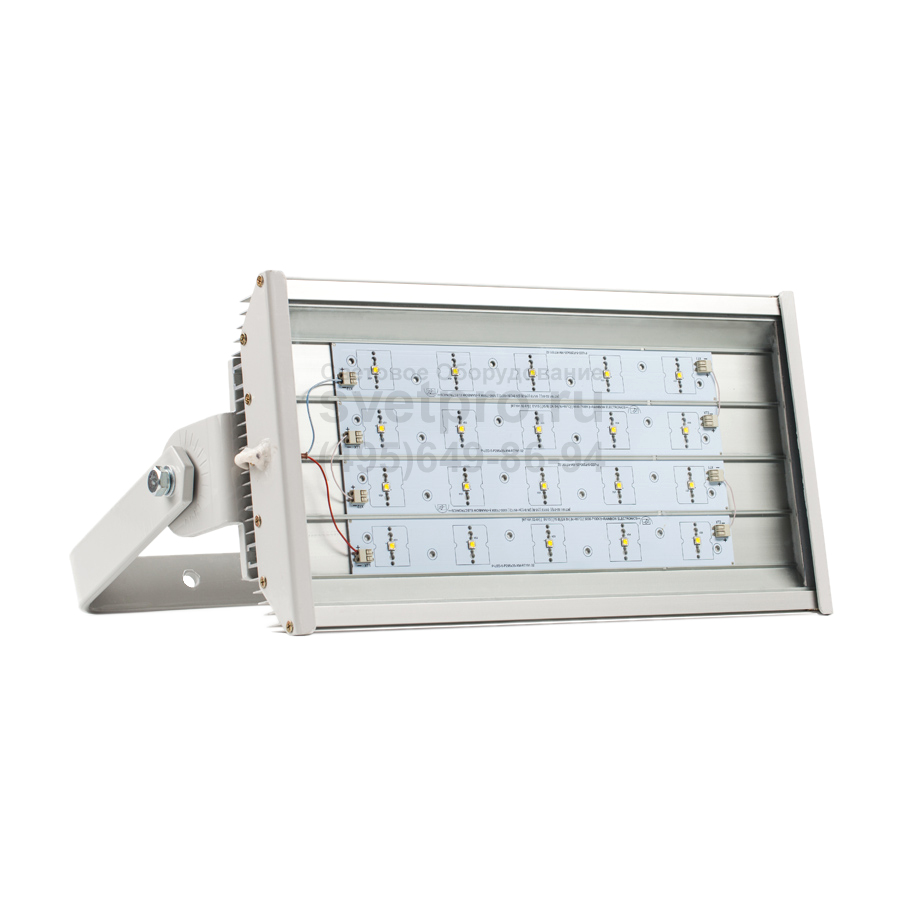

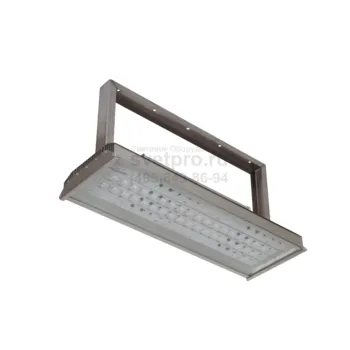

Светильник тоннельный ДПУ39 Геспер
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДПУ39 |
Мощность: | 80-320 Вт |
Гарантийный срок: | 36 |
Габаритные размеры: | см. таблицу |
Индекс цветопередачи: | 80 Ra |
Цветовая температура: | 2700-6000 К |
Световой поток: | 6480-25940 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Светильник тоннельный ДПУ39 Геспер – вариант надежного и энергоэффективного освещения тоннелей, подземных переходов, производственных участков с невысокими сводами.
Осветительный прибор крепится к горизонтальной поверхности. Монтажным конструктивным элементом является скоба. Несколько выдвижных позиций позволяют регулировать высоту размещения светильника. Не исключена наружная установка.
Питающая сеть – однофазная стандартная. Негативные внешние компоненты не проникают внутрь корпуса благодаря его герметичности – IP65. Выбор оптимального по параметрам ОП доступен из предложенных модификаций. Отправная точка – диапазон мощности: 80–320 Ватт.
Воздействие агрессивных воздушных компонентов на скобу ограничивает применение кислотостойкой нержавеющей стали, на корпус – использование анодированного алюминия. Источник света светильника ДПУ39 Геспер – светодиоды. Вторичная оптика – линзы позволяет предложить варианты симметричного и асимметричного светораспределения. Защитное стекло – силикатное. Тепло от LED отводит радиаторная часть корпуса. Цветовая температура: 2700–6000 К, цветопередача – Ra80.
История светильника
Геспер – вечерняя звезда, сын Атланта в древнегреческой мифологии.
Давайте отмотаем ленту времени назад – но, конечно, не так далеко, как до эпохи древних греков. Представьте себе 2011 год, лето, Сочи. Вовсю идет работа по проектам зимних Олимпийских игр 2014 года. Тогда одной из главных задач было (сегодня мы уже знаем, что все получилось) сделать инфраструктуру Сочи и центральные городские магистрали современными, технологичными и презентабельными.

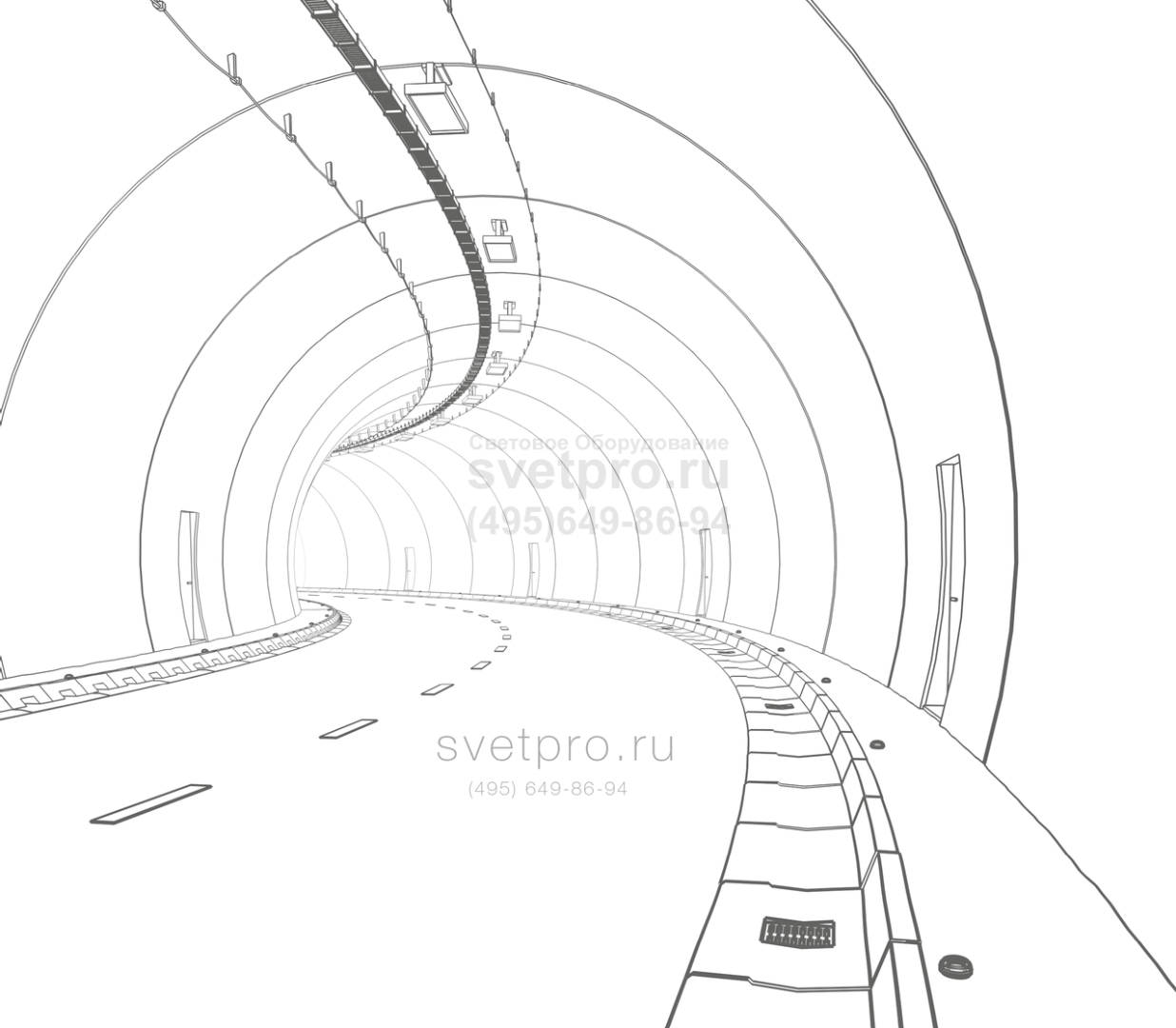

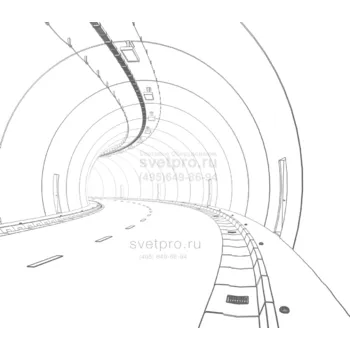

Большой Сочи, место проведения Олимпийских игр, – это горный район, и многие участки местных дорог проложены в тоннелях. Разумеется, в тоннельных сооружениях без современного освещения не обойтись!
Нужно было создать такой светодиодный светильник, который не слепит водителей, равномерно освещает дорожное полотно, достаточно надежен, выдерживает агрессивную среду внутри тоннеля и в то же время выглядит эстетично. Так появился светодиодный Геспер ДПУ39. Он пришел на смену Атланту ЖПУ29 – светильнику на натриевых лампах, который в основном применялся в тоннелях России до Геспера.
Наступают сумерки, и в тоннеле зажигается «вечерняя звезда»...
КСС

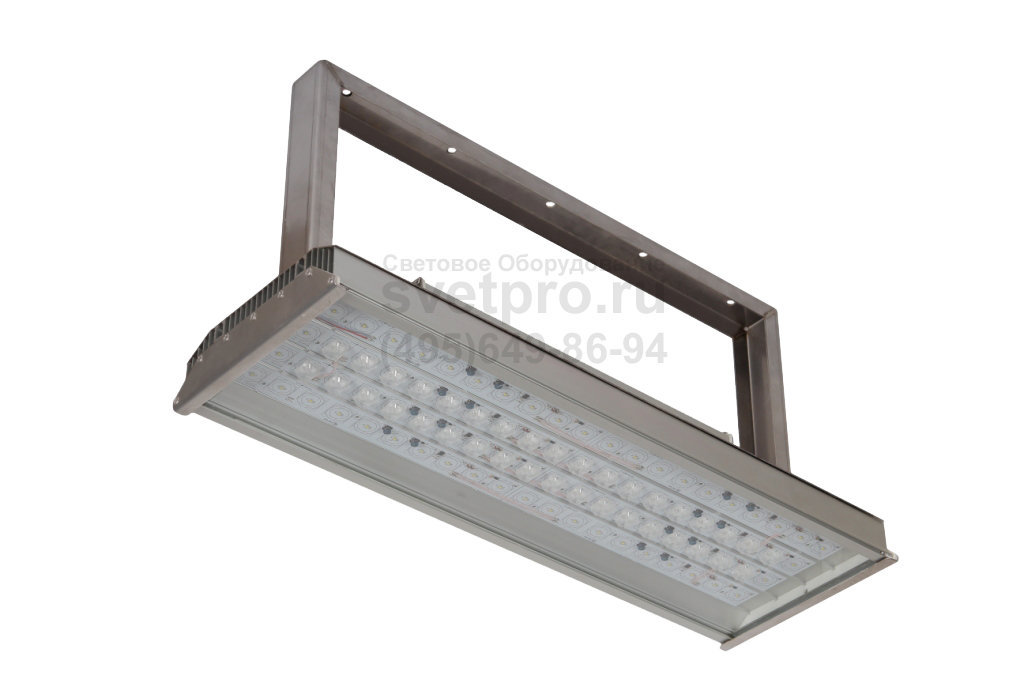

УСТАНОВКА
Светильник рекомендуется устанавливать на горизонтальную поверхность с помощью выдвижной универсальной скобы (скоба имеет 1 степень свободы, не поворачивается). При этом высота светильника принимает значения: Н = 241, 276, 296 или 325 мм.
Модификации 011, 002, 012, 021, 022.

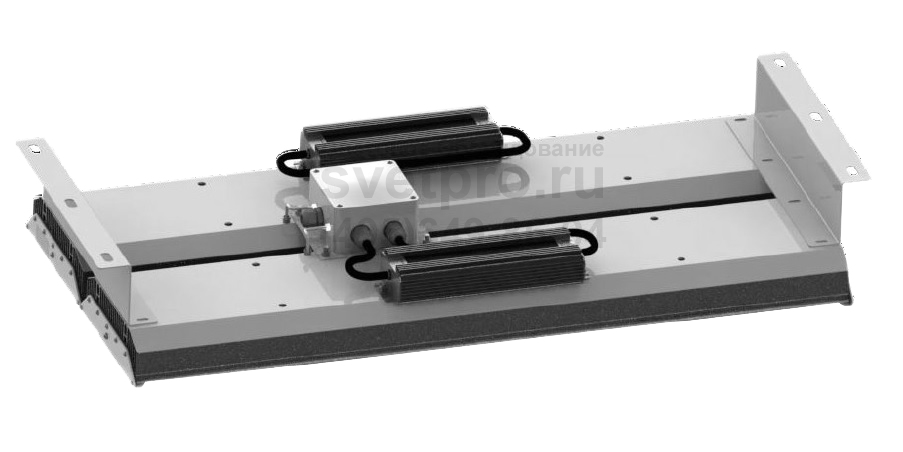

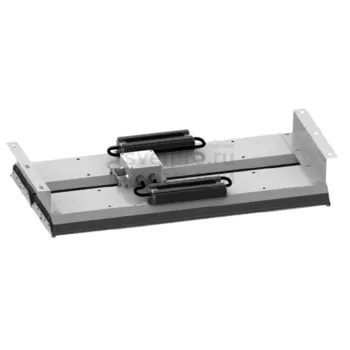

КОНСТРУКЦИЯ
Переменная по высоте лира из кислотостойкой нержавеющей стали. Алюминиевый анодированный устойчивый к агрессивной среде корпус. Силикатное закалённое стекло.

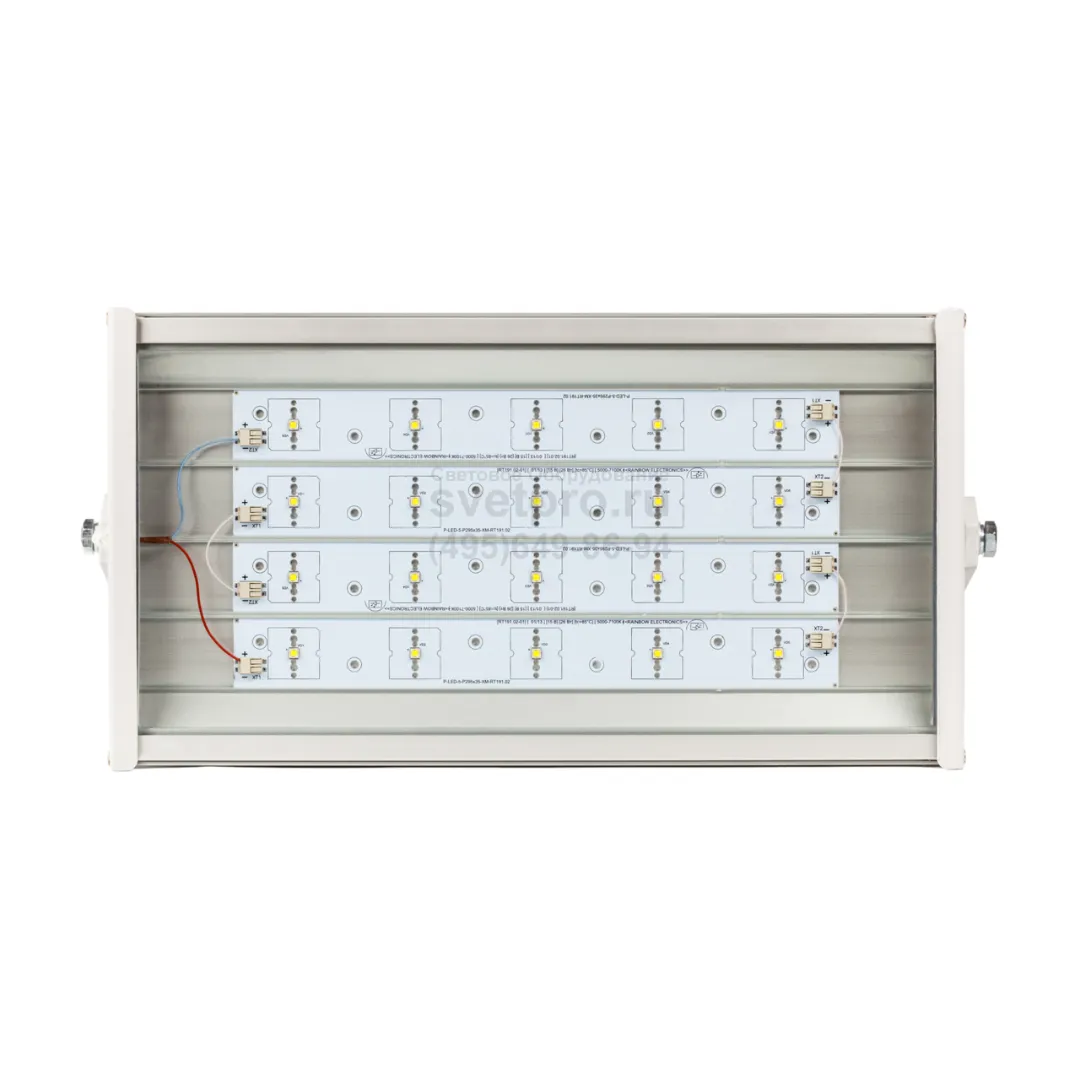

ОПТИЧЕСКАЯ ЧАСТЬ
Светодиоды последнего поколения от ведущего мирового производителя: компании CREE. Линзы для формирования эффективного светораспределения.

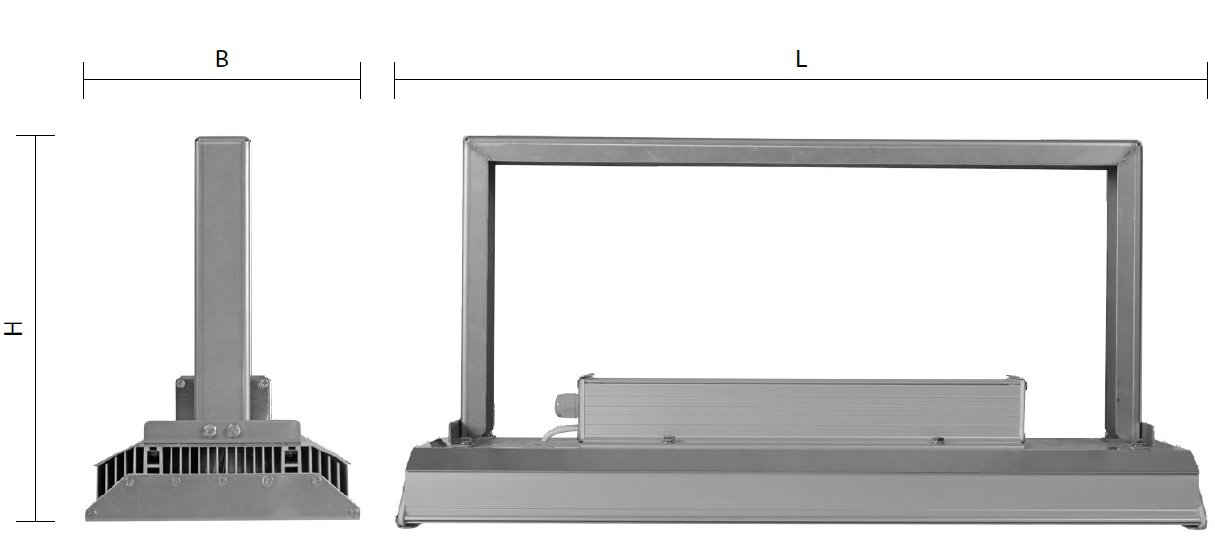

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Мощность, Вт |
Световой поток, лм |
Тип светораспре-деления |
Габаритные размеры |
Масса, кг (не более) |
---|---|---|---|---|---|---|
ДПУ39-80-012 Геспер GALAD | 1000699 |
80 |
7 840 |
симметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-012 Геспер GALAD |
1000700 |
160 |
15 680 |
симметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-022 Геспер GALAD |
1000701 |
240 |
23 520 |
симметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-022 Геспер GALAD |
1000702 |
320 |
31 360 |
симметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-002 Геспер GALAD | 1003683 |
80 |
7 840 |
симметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-002 Геспер GALAD |
1003682 |
160 |
15 680 |
симметричное |
1235 x 221 x 325 |
14 |
ДПУ39-80-011 Геспер GALAD | 1002061 |
80 |
7 840 |
асимметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-011 Геспер GALAD |
1002062 |
160 |
15 680 |
асимметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-021 Геспер GALAD |
1002063 |
240 |
23 520 |
асимметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-021 Геспер GALAD |
1002064 |
320 |
31 360 |
асимметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-212 Геспер GALAD | 1003680 |
80 |
7 840 |
симметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-212 Геспер GALAD |
1003663 |
160 |
15 680 |
симметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-222 Геспер GALAD |
1003669 |
240 |
23 520 |
симметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-222 Геспер GALAD |
1003675 |
320 |
31 360 |
симметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-211 Геспер GALAD | 1003678 |
80 |
7 840 |
асимметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-211 Геспер GALAD |
1003658 |
160 |
15 680 |
асимметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-221 Геспер GALAD |
1003667 |
240 |
23 520 |
асимметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-221 Геспер GALAD |
1003673 |
320 |
31 360 |
асимметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-012 Геспер (AC\DC) GALAD |
1003687 |
80 |
7 840 |
симметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-012 Геспер (AC\DC) GALAD |
1003657 |
160 |
15 680 |
симметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-022 Геспер (AC\DC) GALAD |
1003666 |
240 |
23 520 |
симметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-022 Геспер (AC\DC) GALAD |
1003672 |
320 |
31 360 |
симметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-011 Геспер (AC\DC) GALAD |
1003677 |
80 |
7 840 |
асимметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-011 Геспер (AC\DC) GALAD |
1003656 |
160 |
15 680 |
асимметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-021 Геспер (AC\DC) GALAD |
1003665 |
240 |
23 520 |
асимметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-021 Геспер (AC\DC) GALAD |
1003671 |
320 |
31 360 |
асимметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-212 Геспер (AC\DC) GALAD |
1003681 |
80 |
7 840 |
симметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-212 Геспер (AC\DC) GALAD |
1003664 |
160 |
15 680 |
симметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-222 Геспер (AC\DC) GALAD |
1003670 |
240 |
23 520 |
симметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-222 Геспер (AC\DC) GALAD |
1003676 |
320 |
31 360 |
симметричное |
1235 x 444 x 325 |
25 |
ДПУ39-80-211 Геспер (AC\DC) GALAD |
1003679 |
80 |
7 840 |
асимметричное |
645 x 221 x 325 |
8,5 |
ДПУ39-160-211 Геспер (AC\DC) GALAD |
1003662 |
160 |
15 680 |
асимметричное |
1235 x 221 x 325 |
14 |
ДПУ39-240-221 Геспер (AC\DC) GALAD |
1003668 |
240 |
23 520 |
асимметричное |
930 x 444 x 325 |
20 |
ДПУ39-320-221 Геспер (AC\DC) GALAD |
1003674 |
320 |
31 360 |
асимметричное |
1235 x 444 x 325 |
25 |
Цвет светильника по умолчанию: серый
