Аварийный указатель ДБУ01
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДБУ01 |
Мощность: | 20 Вт |
Гарантийный срок: | 36 |
Габаритные размеры: | см. чертёж |
Производитель «GALAD», Россия
ОПИСАНИЕ
Аварийный указатель ДБУ01 позволяет реализовать обязательность наличия аварийного освещения и указательной информации на производственных предприятиях и тоннелях.
При установке в качестве опоры используются вертикальные поверхности, выполненные из негорючих материалов.
Указатель работает от АКБ, установленной в корпусе, время работы – 3 часа. Зарядка аккумулятора обеспечивается от однофазной сети переменного напряжения. Высокая степень герметичности IP66 ограждает от вероятности попадания внутрь изделия пыли и влаги, способных нарушить работоспособность указателя. Для выполнения функционального назначения источник света потребляет 20 Вт электроэнергии.

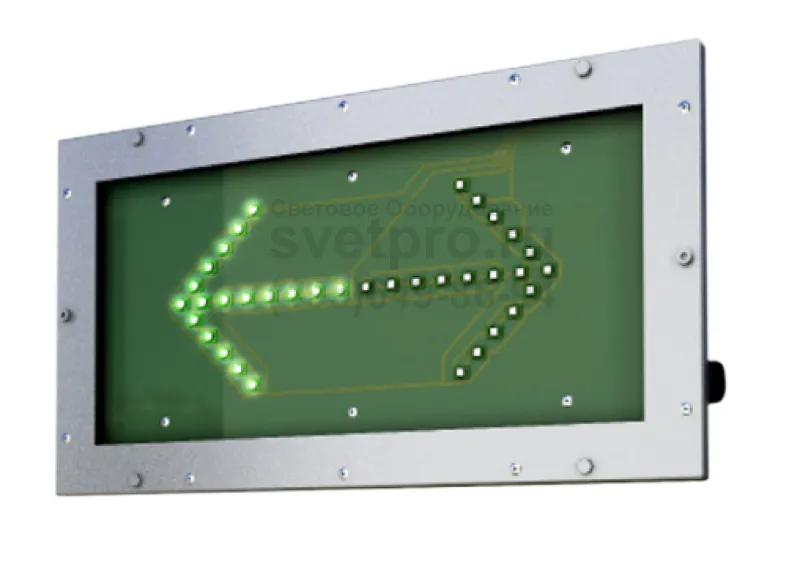

В качестве светообразующего элемента используются светодиоды. От блока питания они потребляют постоянное пониженное напряжение 12 Вольт. Для изготовления корпуса аварийного указателя ДБУ01 использована нержавеющая сталь. В качестве информации, которую способно донести изделие, доступны 3 варианта: «выход», стрелка (направление) и «выключи двигатель».
Преимущества
- Встроенный аккумулятор обеспечивает работу светильника не менее трех часов в аварийном режиме в пределах температур от -30 до +50 °С.
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
УСТАНОВКА

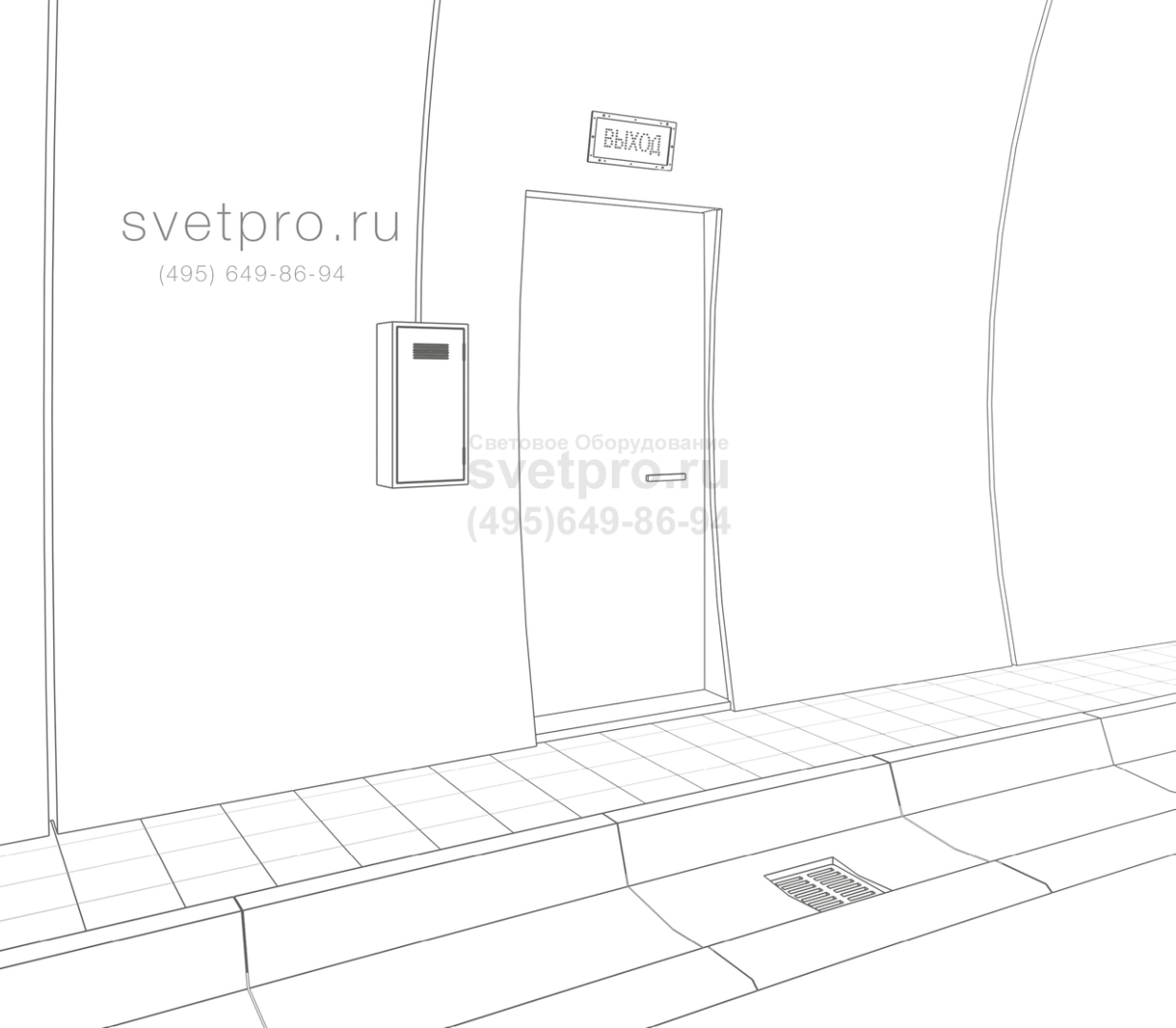

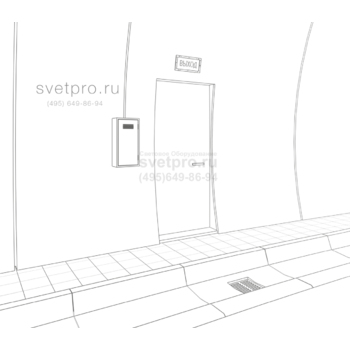

Светильник устанавливают на вертикальную поверхность (стену) из несгораемого материала.
КОНСТРУКЦИЯ
Корпус из кислотостойкой нержавеющей стали, устойчивый к агрессивной среде.
ОПТИЧЕСКАЯ ЧАСТЬ
Обслуживание – отсоединить корпус светильника от установочной скобы, отвернув четыре болта с внешней стороны светильника, затем отсоединить оптический отсек от аккумуляторного отсека, отвернув два болта, это обеспечит доступ к блоку питания и светодиодной плате.

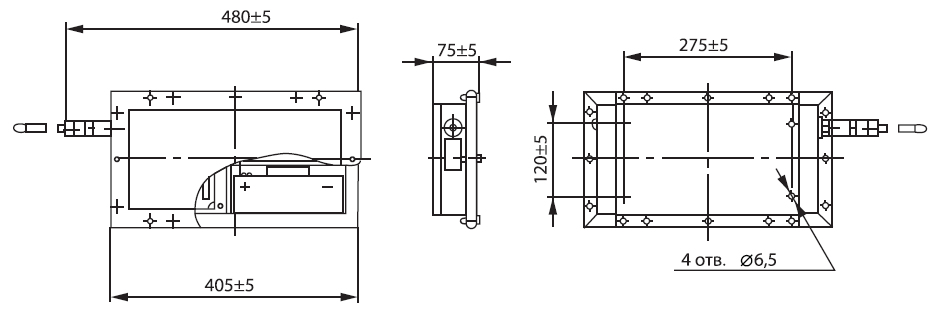

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Мощность, Вт | Напряжение сети, В | Напряжение в аварийном режиме, В | Масса, кг |
---|---|---|---|---|---|

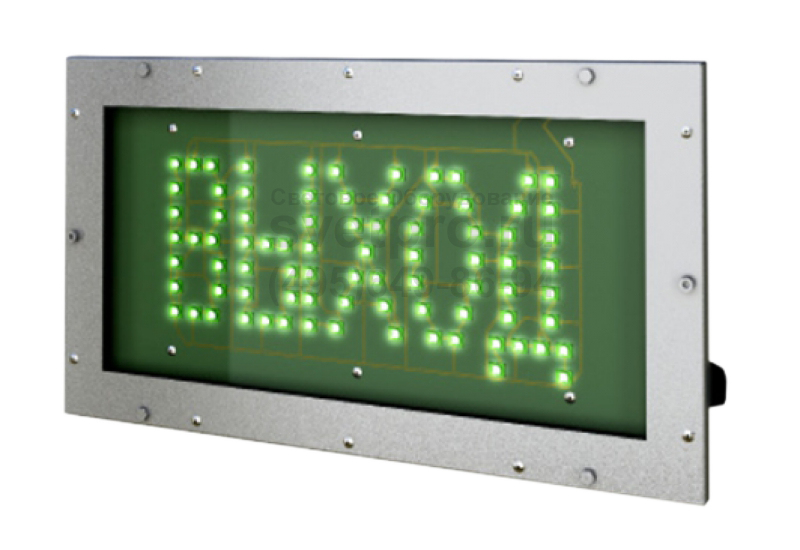

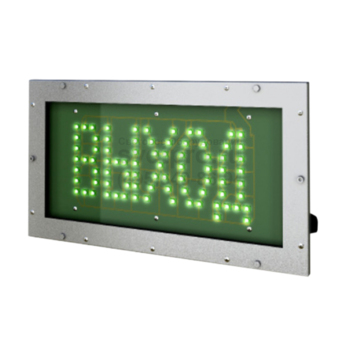

ДБУ01-20-001 У1 (Выход) | 1000725 | 20 | 220 | 12 | 6,3 |

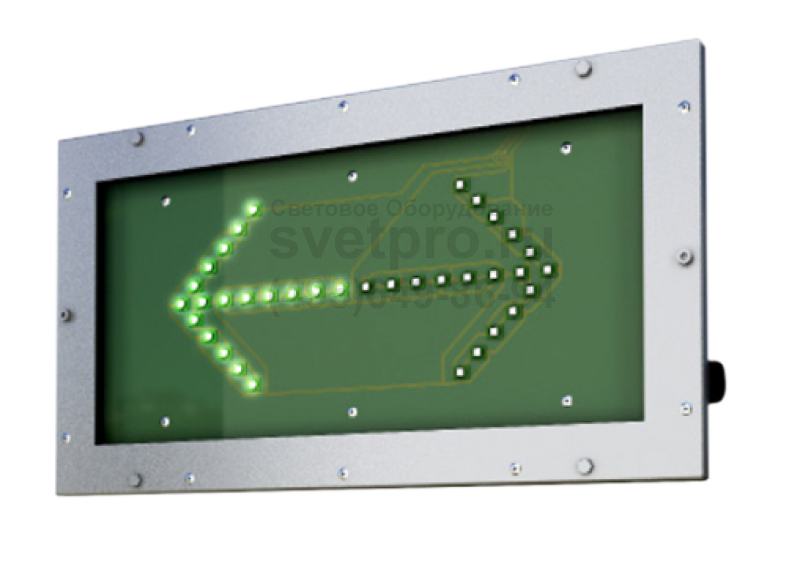

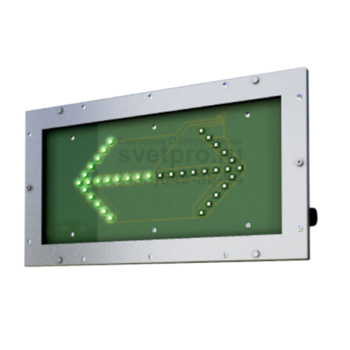

ДБУ01-20-002 У1 (Стрелка) | 1000726 | 20 | 220 | 12 | 6,1 |

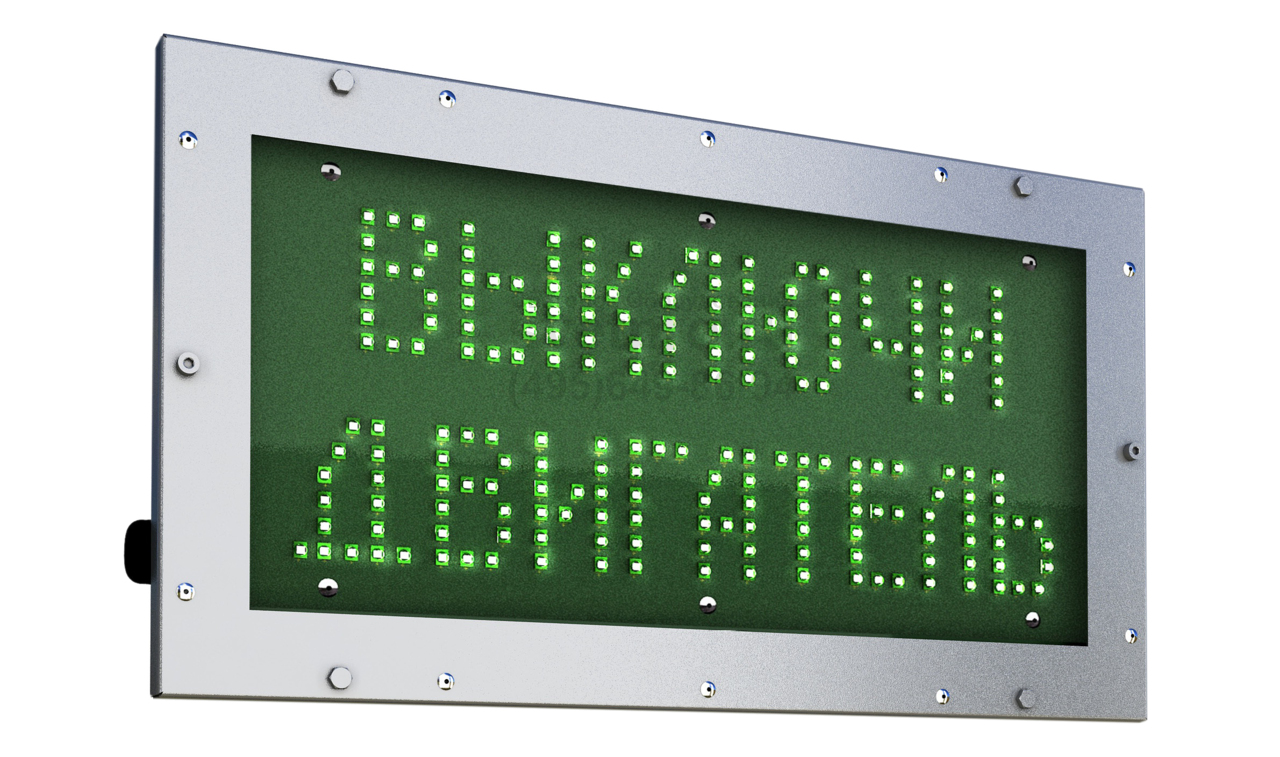

ДБУ01-20-003 У1 (Выключи двигатель) | 1000727 | 20 | 220 | 12 | 7,0 |
Цвет светильника по умолчанию: серый
