ДБО73 / ДБП73 Helios LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP42/IP65 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДБО73 / ДБП73 Helios LED |
Мощность: | 1.2-3.2 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДБО73 Helios LED и ДБП73 Helios LED применяются в офисных, торговых, развлекательных центрах, производственных цехах, переходах, вокзалах.
Модель предназначена для настенного способа установки.
Поверхность рассеивателя используется для наклеивания пиктограмм. В такой комплектации изделие позволяет освещать и указывать пути выхода в стандартном режиме работы объектов и при возникновении нестандартной ситуации. Аккумулирующее электроэнергию устройство, входящее в состав светильника, обеспечивает его автономную работу на протяжении одного или трёх часов. Модификации, работающие только от АКБ, эксплуатируются в непостоянном режиме. Мощность светодиодного модуля в версиях изделия: 1,2 и 3,2 Вт. Периодическая проверка работоспособности модели осуществляется кнопкой ручного тестирования или в автоматическом режиме. Наличие индикатора обеспечивает визуальный контроль готовности к работе.
стекла, IP42. Применение прокладки из кремнийорганической резины повысит степень до IP65. Вероятность полной разрядки батареи не допускает применяемая защита. Время подзарядки – не более 24 часов.
конструкция
Корпус | Поликарбонат белого цвета. |
Уплотнительная прокладка | Кремнийорганическая резина. |
Стекло | Опаловый поликарбонат. |
Степень защиты | ДБО73 IP42. ДБП73 IP65. |
Источник света | LED: 1,2 и 3,2 Вт. |
Технические данные | Коэффициент мощности - 0,98. |
Аккумуляторная батарея | Ni-Cd и Ni-MH. |
Индикатор заряда | Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора. |
Защита батареи | Электронная защита от полной разрядки батареи. |
Время зарядки | 24 часа. |
Время работы в аварийном режиме | 1 или 3 часа. |
Клеммная колодка | 3 x 2,5 мм2. |
Дистанция распознавания | 25 м. |
Размер эвакуационного знака | 125х250 мм. |
Установка | Крепление непосредственно на стене. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Helios Eco Power |
коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра (режим работы) | 0 - непостоянный; 1 - постоянный. |
Вторая цифра (тип устройства) | 0 - нет теста; 1 - ручной тест (PT); 2 - автотест (АT); 3 - дистанционый тест (DT). |
Третья цифра | 1 - 1 час; 3 - 3 часа. |
эвакуационные знаки

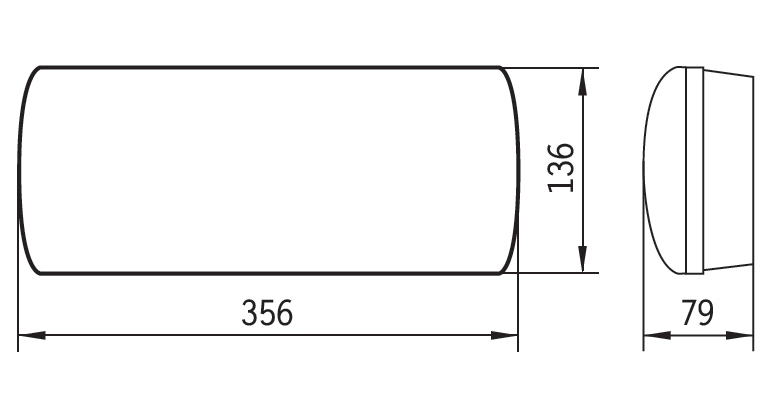

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ДБО73-1.2-101 Helios LED |
1073001101 |
1.00 |
ДБО73-1.2-103 Helios LED |
1073001103 |
1.00 |
ДБО73-1.2-111 Helios PT LED |
1073021111 |
1.00 |
ДБО73-1.2-113 Helios PT LED |
1073021113 |
1.00 |
ДБО73-1.2-121 Helios AT LED |
1073021121 |
1.00 |
ДБО73-1.2-123 Helios AT LED |
1073021123 |
1.00 |
ДБП73-1.2-101 Helios LED |
1073101101 |
1.00 |
ДБП73-1.2-103 Helios LED |
1073101103 |
1.00 |
ДБП73-1.2-111 Helios PT LED |
1073121111 |
1.00 |
ДБП73-1.2-113 Helios PT LED |
1073121113 |
1.00 |
ДБП73-1.2-121 Helios AT LED |
1073121121 |
1.00 |
ДБП73-1.2-123 Helios AT LED |
1073121123 |
1.00 |
ДБП73-1.2-101 Helios ECO LED |
1073511101 |
1.00 |
ДБП73-1.2-103 Helios ECO LED |
1073511103 |
1.00 |
ДБП73-3.2-003 Helios Power LED |
1073103003 |
1.20 |
ДБП73-3.2-103 Helios Power LED |
1073103103 |
1.20 |
ДБП73-3.2-013 Helios Power PT LED |
1073103013 |
1.20 |
ДБП73-3.2-113 Helios Power PT LED |
1073103113 |
1.20 |
ДБП73-3.2-023 Helios Power AT LED |
1073123023 |
1.20 |
ДБП73-3.2-123 Helios Power AT LED |
1073103123 |
1.20 |
