ДБО77 Panorama Светодиодный светильник

Область применения:
  • Указание направления движения или сообщение иной информации в случае прекращения подачи электроэнергии.
Назначение:
  • Аварийные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 220 В
Класс защиты по току: II
Класс защиты IP: IP54
Климатическое исполнение: УХЛ4
Артикул производителя: ДБО77 Panorama
Мощность: 1.2 Вт
Габаритные размеры: см. чертёж

Производитель «Ардатовский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ДБО77 Panorama применяют для улучшения распознаваемости пиктограмм выхода, обеспечивающих чёткую ориентацию в торговых центрах, развлекательных комплексах, гостиницах, учебных заведениях.

Модель с обтекаемыми контурами закрепляется на поверхность стены.

Для подключения сетевого кабеля предусмотрена клеммная колодка 3х2,5 мм. При отсутствии сетевого напряжения в работу включается аккумуляторная батарея, способная поддержать освещение в течение одного или трёх часов. Её полную разрядку предотвращает электронная защита, а зарядка осуществится после восстановления сети. Время, необходимое на зарядку, 24 часа. Периодическую проверку к работе в аварийном режиме позволяет выполнить ручное или автоматическое тестирование. О заряде АКБ свидетельствует светодиодный индикатор. Мощность светодиодного модуля 1,2 Вт, cosϕ≥0,98.

Конструктивные части: корпус и стекло – поликарбонатные белые. Рассеиватель имеет опаловую поверхность. Герметичность во внутренней полости светильника ДБО77 Panorama поддерживается применением кремнийорганической резиновой прокладки. Вес изделия – 0,6 кг.

конструкция

Корпус Поликарбонат белого цвета.
Уплотнительная прокладка Кремнийорганическая резина.
Стекло Опаловый поликарбонат.
Источник света LED: 1,2 Вт.
Технические данные Коэффициент мощности - 0,98.
Аккумуляторная батарея Ni-Cd и Ni-MH.
Индикатор заряда Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора.
Защита батареи Электронная защита от полной разрядки батареи.
Время зарядки 24 часа.
Время работы в аварийном режиме 1 или 3 часа.
Клеммная колодка 3 x 2,5 мм2.
Дистанция распознавания 30 м.
Размер эвакуационного знака 150х300 мм.
Установка Крепление непосредственно на стене.

РАСШИФРОВКА ОБОЗНАЧЕНИЙ

Panorama коммерческое название.

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра (режим работы) 0 - непостоянный;
1 - постоянный.
Вторая цифра (тип устройства) 0 - нет теста;
1 - ручной тест (PT);
2 - автотест (АT);
3 - дистанционый тест (DT).
Третья цифра 1 - 1 час;
3 - 3 часа.

эвакуационные знаки

Эвакуационные знаки из самоклеющейся транслюцентной пленки Код Размеры, мм
HxL
ВЫХОД 1001150300
1001125250
150x300
125x250
ЗАПАСНЫЙ ВЫХОД 1002150300
1002125250
150x300
125x250
ВЫХОД
EXIT
1003150300
1003125250
150x300
125x250
EXIT 1004150300
1004125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
НАПРАВО
1005150300
1005125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
НАЛЕВО
1006150300
1006125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
ПРЯМО (ВНИЗ)
1007150300
1007125250
150x300
125x250
НАПРАВЛЕНИЕ ДВИЖЕНИЯ
К ВЫХОДУ
1008150300
1008125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАПРАВО-ВНИЗ
1009150300
1009125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАЛЕВО-ВНИЗ
1010150300
1010125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАПРАВО-ВВЕРХ
1011150300
1011125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАЛЕВО-ВВЕРХ
1012150300
1012125250
150x300
125x250

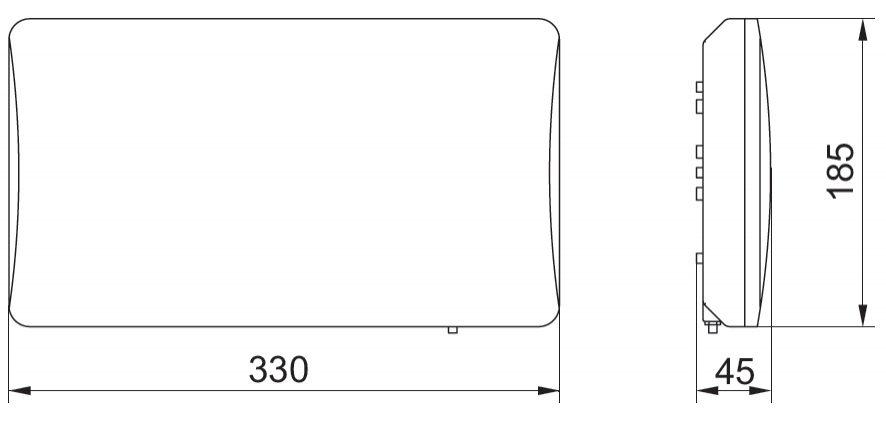

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование

Код

Масса, кг

ДБО77-1.2-101 Panorama LED

1147001101

0.60

ДБО77-1.2-103 Panorama LED

1147001103

0.60

ДБО77-1.2-111 Panorama PT LED

1147001111

0.60

ДБО77-1.2-113 Panorama PT LED

1147001113

0.60

ДБО77-1.2-121 Panorama AT LED

1147001121

0.60

ДБО77-1.2-123 Panorama AT LED

1147001123

0.60
