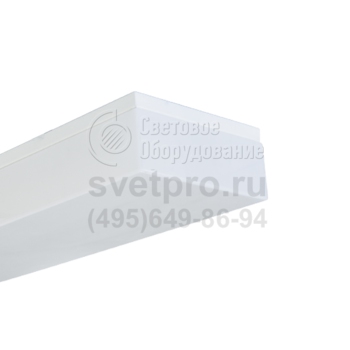

ДПО46 Contur Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP44 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДПО46 Contur |
Мощность: | 19-76 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1625-6535 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ДПО46 Contur применяют для освещения офисных помещений, коридоров, фойе, вестибюлей, игровых комнат.
Модель предназначена для индивидуального потолочного монтажа.
В модельном ряду – изделия, образующие световой поток от 1625 до 6535 лм. Модуль получает электроэнергию, преобразованную драйвером. Количество затрачиваемой мощности 19–76 Вт, cosϕ≥0,98. Цветовая температура света, излучаемого LED, составляет 4000 К. Доступны варианты по формированию тёплого (3000 К) и холодного (5000 К) светового потока. Доступность реализации дистанционного управления светом обеспечивается при комплектации изделия драйвером, регулируемым по аналоговому или цифровому протоколу.
Область объединения стального основания и поликарбонатного рассеивателя уплотнена полиуретановой прокладкой. Фиксацию обеспечивают замки. Обеспеченная степень конструктивной защиты – IP44. На основание нанесено порошковое окрашивание, предохраняющее от коррозионного воздействия.
особенности продукта
- Повышенная степень защиты обеспечивается полиуретановой прокладкой по всему контуру.
- Высокая энергоэффективность, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, есть возможность работы в осветительных установках с системами управления освещением.
- Прочный рассеиватель из поликарбоната.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Поликарбонат, изготовлен методом литья. Крепится к корпусу поворотными замками. |
Технические данные | Коэффициент мощности - 0,98. |
Уплотнительная прокладка | Пенополиуретан. Изготовлена методом литья под давлением. |
Установка | Монтаж индивидуально. Устанавливается на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Contur F | коммерческое название. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 8 - рассеиватель замкнутый по контуру. |
Вторая цифра | 0 - базовое исполнение. |
Третья цифра (рассеиватель) | 1 - опаловый IP44. |

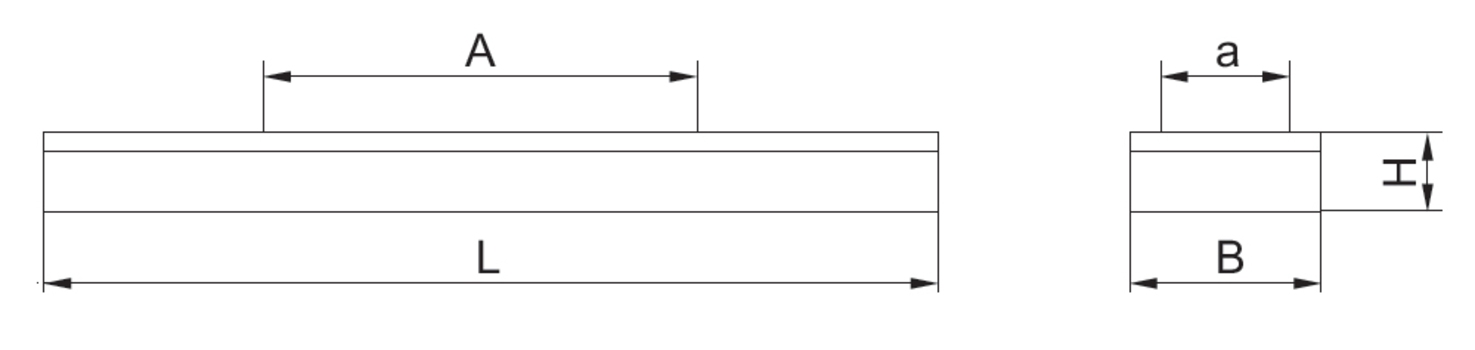

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | Ахa (A), мм |
ДПО46-19 Contur F | 660 | 190 | 85 | 600 |
ДПО46-37 Contur F | 640 | 640 | 85 | 450x300 |
ДПО46-38 Contur F | 1270 | 190 | 85 | 600 |
ДПО46-48 Contur F | 640 | 640 | 85 | 450x300 |
ДПО46-76 Contur F | 1270 | 190 | 85 | 600 |

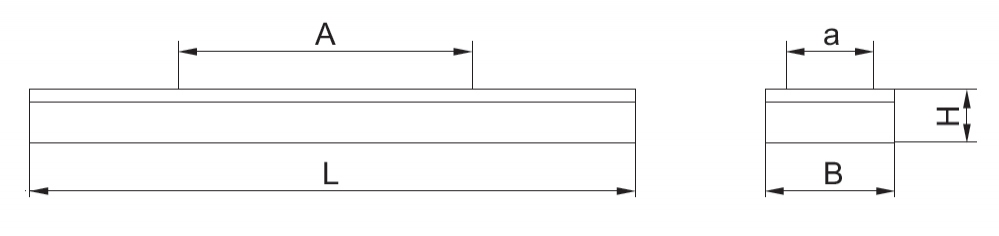

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДПО46-19-801 Contur F 840 |
1046019801 |
19 |
1625 |
86 |
2.10 |
ДПО46-37-801 Contur F 840 |
1046037801 |
38 |
3250 |
86 |
4.20 |
ДПО46-38-801 Contur F 840 |
1046038801 |
38 |
3250 |
86 |
3.40 |
ДПО46-48-801 Contur F 840 |
1046048801 |
48 |
4130 |
86 |
4.40 |
ДПО46-76-801 Contur F 840 |
1046076801 |
76 |
6535 |
86 |
3.60 |
