ЛПО15 WP Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО15 WP |
Мощность: | 14-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛПО15 WP применяются в административных зданиях производственных предприятий, цехах по выпуску медпрепаратов, радиотехнической и электронной продукции, офисах, медицинских учреждениях.
Изделие закрепляется на несущую потолочную конструкцию.
Модификации, предназначенные для двух или четырёх ламп Т8 (18 Вт), представлены версиями с электронным и электромагнитным ПРА. В модификациях для четырёх ламп Т8 (14 или 24 Вт) установлен нерегулируемый или регулируемый по аналоговому протоколу драйвер. Активное использование мощности превышает 85% (ЭмПРА) и 96% (ЭПРА).
Рассеиватель светильника ЛПО15 WP заключён в обечайку, образуя герметичный (IP54) конструктивный элемент. Фиксация узла к корпусу – винтовая. Антикоррозионную защиту и декоративную функцию выполняет белое порошковое окрашивание, нанесённое на стальные части: обечайку и корпус. В модельном ряду рассеиватель представлен опаловым полимером или закалённым матированным силикатным стеклом. Тип светораспределения – косинусный.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный дизайн для чистых помещений.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
- Долговечность. Защитное стекло сохраняет коэффициент пропускания в течение срока службы.
- Рассеянный свет не оказывает слепящего воздействия.
- Не требует обслуживания во время эксплуатации.
- Высокая стабильность светового потока в течение всего срока службы.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Стекло защитное | Полимерный материал или темперированное стекло. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Устанавливается на опорную поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
WP | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - обечайка в сборе и корпус в сборе степень защиты IP54; 1 - обечайка в сборе IP54 корпус в сборе степень защиты IP20. |
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 – опаловый рассеиватель; 2 – темперированное защитное стекло матовое. |

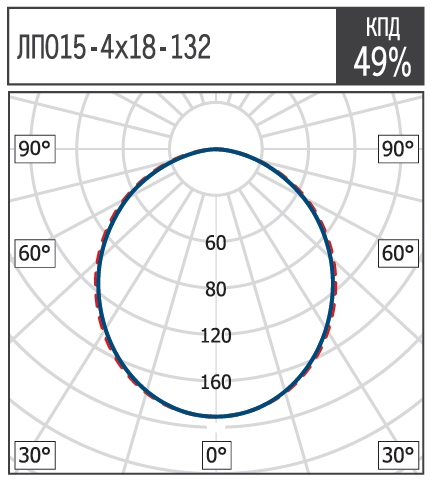

КСС

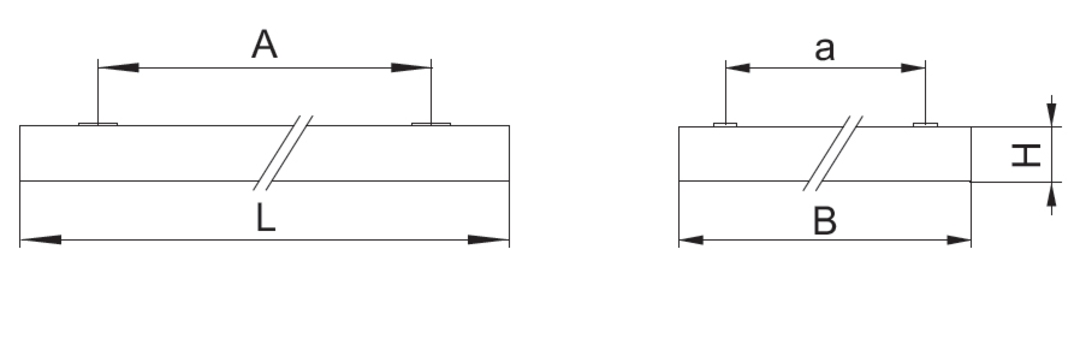

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | Аха (A) |
ЛПО15-4х14/24 | 595 | 595 | 105 | 520х300 |
ЛПО15-2х18 | 570 | 270 | 105 | 460 |
ЛПО15-4х18 | 625 | 625 | 105 | 520х300 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО15 для ЛЛ Т5 G5 |
||
ЛПО15-4х14-031 WP HF |
1135414031 |
5.80 |
ЛПО15-4х14-041 WP RA |
1135414041 |
5.80 |
ЛПО15-4х14-032 WP HF |
1135414032 |
6.60 |
ЛПО15-4х14-042 WP RA |
1135414042 |
6.60 |
ЛПО15-4х24-031 WP HF |
1135424031 |
5.80 |
ЛПО15-4х24-041 WP RA |
1135424041 |
5.80 |
ЛПО15-4х24-032 WP HF |
1135424032 |
6.60 |
ЛПО15-4х24-042 WP RA |
1135424042 |
6.60 |
Наименование |
Код |
Масса, кг |
ЛПО15 для ЛЛ Т8 G13 |
||
ЛПО15-2х18-021 WP |
1135218021 |
4.40 |
ЛПО15-2х18-031 WP HF |
1135218031 |
4.00 |
ЛПО15-2х18-022 WP |
1135218022 |
5.00 |
ЛПО15-2х18-032 WP HF |
1135218032 |
4.60 |
ЛПО15-2х18-121 WP |
1135218121 |
2.75 |
ЛПО15-2х18-131 WP HF |
1135218131 |
2.35 |
ЛПО15-2х18-122 WP |
1135218122 |
3.25 |
ЛПО15-2х18-132 WP HF |
1135218132 |
2.85 |
ЛПО15-4х18-021 WP |
1135418021 |
8.80 |
ЛПО15-4х18-031 WP HF |
1135418031 |
8.00 |
ЛПО15-4х18-022 WP |
1135418022 |
10.00 |
ЛПО15-4х18-032 WP HF |
1135418032 |
9.20 |
ЛПО15-4х18-121 WP |
1135418021 |
5.50 |
ЛПО15-4х18-131 WP HF |
1135418031 |
4.70 |
ЛПО15-4х18-122 WP |
1135418022 |
6.50 |
ЛПО15-4х18-132 WP HF |
1135418032 |
5.70 |
