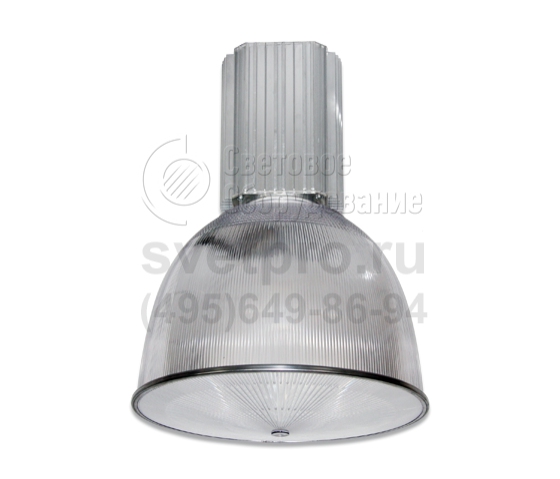

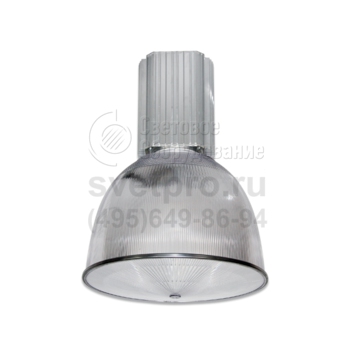

ГСП15 Vector Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP53/IP65 |
Климатическое исполнение: | У3 |
Артикул производителя: | ГСП15 Vector |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГСП15 Vector с куполообразным оптическим элементом применяются на предприятиях различных отраслей хозяйствования. Рамки использования не ограничивает производственная пыль или влага, сопровождающая технологические процессы.
В модели предусмотрен универсальный узел крепления, раскрывающий возможности для установки на крюк, трос, трубу, монтажный профиль.
Аксессуарные дополнения позволяют на основе базовой модели формировать изделия с существенным эксплуатационным и визуальным различием. При этом доступен выбор ПРА: электронная или электромагнитная версия, разновидностей оптических элементов: отражателя или рассеивателя, а также дополнительных защитных элементов: защитного стекла или (и) решётки. Степень конструктивной защиты от влияния неблагоприятных компонентов воздушной среды повышается от IP20 до IP53 (IP65). В отношении электрической части соблюдена степень защиты IP65.
Алюминиевый отражатель формирует полуширокое светораспределение. Рифлёный поликарбонатный рассеиватель ограничивает слепящее действие. Закалённое силикатное стекло, вставленное в обечайку и прижатое к отражателю или рассеивателю замками, предотвращает посторонние прикосновения и поддерживает герметичность.
особенности продукта
- Эффективность. В светильнике применяются МГЛ, могут быть использованы ЭПРА.
- Долговечность. Использованы корпусные детали из алюминия. Универсальное крепление для закрепления на крюк, трос, трубу.
конструкция
Корпус | Алюминий. Изготовлен методом экструзии. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, коэффициент мощности не менее 0,85; ЭПРА, коэффициент мощности не менее 0,96. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппарате. |
Установка | Рекомендуемая высота подвеса от 6 м. Универсальное крепление: подвес на крюк; на монтажный профиль; на трубу G3/4-B; на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Vector | коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 7 – со встроенным ЭмПРА (PF не менее 0,85); 9 – со встроенным ЭПРА. |
Вторая цифра | 0 – открытый отражатель, рассеиватель; 2 – с защитной сеткой; 3 – с защитным стеклом; 4 – с защитным стеклом + защитная сетка; 5 – с защитным стеклом из поликарбоната. |
Третья цифра | 1 – отражатель алюминиевый; 2 – рассеиватель из поликарбоната. |

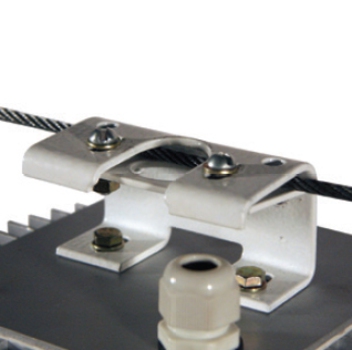

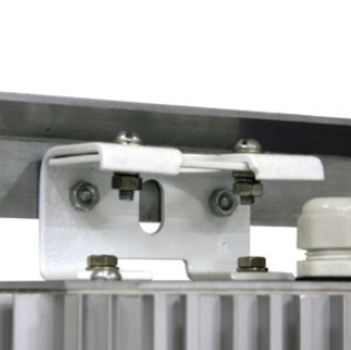

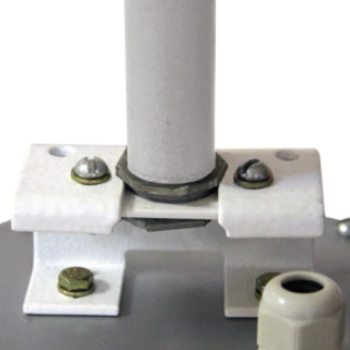

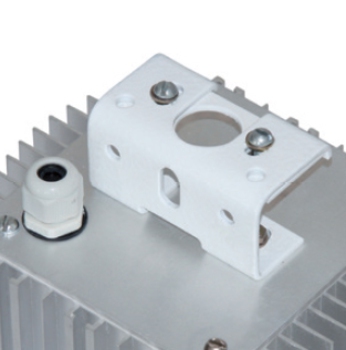

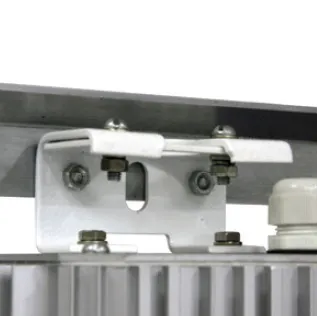

Универсальное крепление | Крепление на трос | Крепление на монтажный профиль | Крепление на трубу |

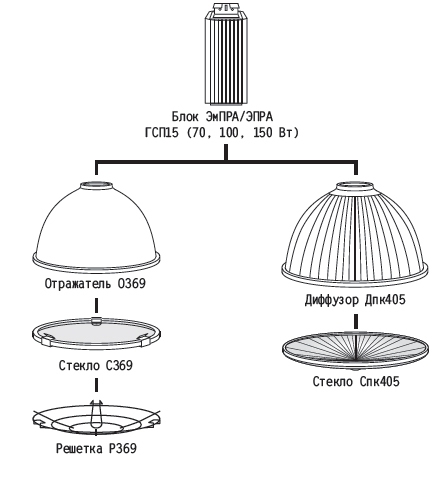

ИНСТРУКЦИЯ ДЛЯ ЗАКАЗА ПРИ РАЗДЕЛЬНОЙ КОМПЛЕКТАЦИИ
Для комплектования светильников необходимо заказать: блок ПРА, отражатель из алюминия или диффузор из ПК и аксессуары
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Блок ПРА ГСП15-70-700 | 1015070700 | 3.75 |
Блок ПРА ГСП15-70-900 | 1015070900 | 2.50 |
Блок ПРА ГСП15-100-700 | 1015100700 | 4.10 |
Блок ПРА ГСП15-100-900 | 1015100900 | 2.64 |
Блок ПРА ГСП15-150-700 | 1015150700 | 5.45 |
Блок ПРА ГСП15-150-900 | 1015150900 | 2.64 |
Отражатель О369 (D=369 мм) | 1041080369 | 0.40 |
Диффузор Дпк 405 (D=405 мм) | 1042040405 | 0.95 |
Стекло С369 (D=369 мм) | 1026090369 | 0.91 |
Стекло Спк405 (D=405 мм) | 1026040405 | 0.72 |
Решетка Р369 (D=369 мм) | 1025020369 | 0.23 |

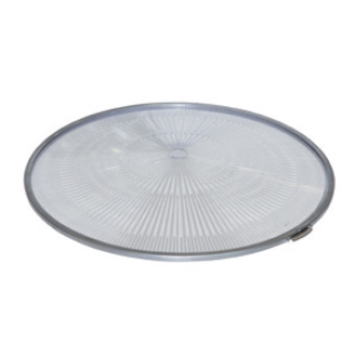

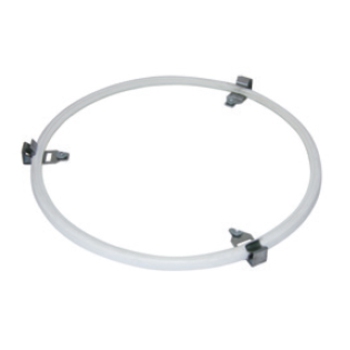

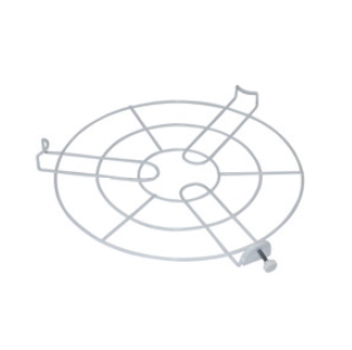

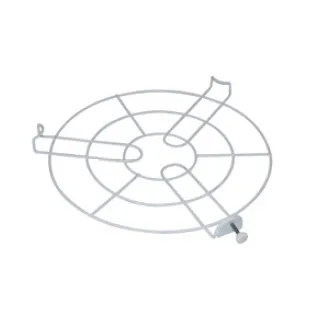

Стекло С369: Стекло защитное | Решетка Р369 : Решетка защитная | Стекло Спк405 : Стекло защитное из ПК |

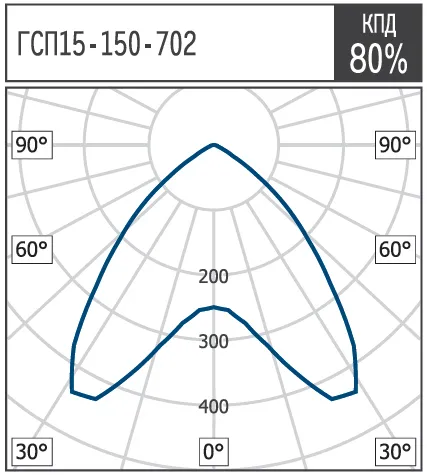

ксс

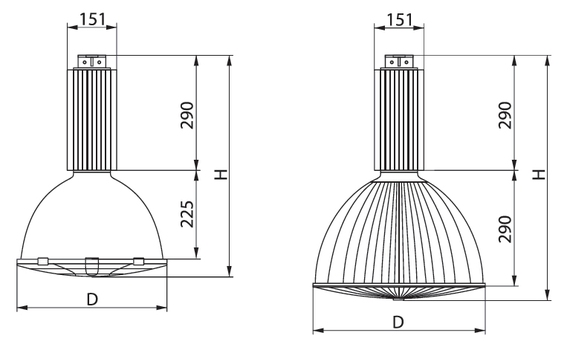

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ГСП/ЖСП05-250-702 | 369 | 550 |
ГСП/ЖСП05-250-732 | 369 | 560 |
ГСП/ЖСП05-400-702 | 471 | 610 |
ГСП/ЖСП05-400-732 | 471 | 620 |

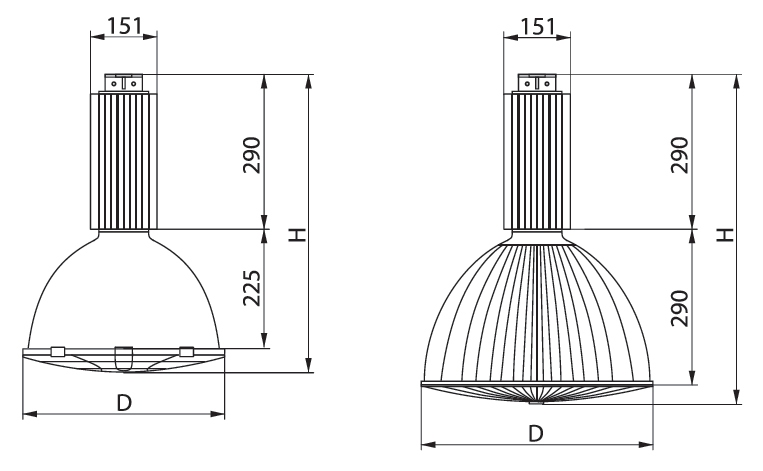

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | IP | Тип КСС | Масса, кг |
ГСП15 для ламп типа ДРИ 70 Е27 |
||||
ГСП15-70-702 Vector |
1055070702 |
IP53 |
Л |
4.15 |
ГСП15-70-703 Vector |
1055070703 |
IP20 |
Л |
4.79 |
ГСП15-70-722 Vector |
1055070722 |
IP53 |
Л |
4.38 |
ГСП15-70-732 Vector |
1055070732 |
IP65 |
Л |
5.06 |
ГСП15-70-742 Vector |
1055070742 |
IP65 |
Л |
5.29 |
ГСП15-70-753 Vector |
1055070753 |
IP23 |
Л |
5.29 |
ГСП15-70-902 Vector HF |
1055070902 |
IP53 |
Л |
2.90 |
ГСП15-70-903 Vector HF |
1055070903 |
IP20 |
Л |
3.54 |
ГСП15-70-922 Vector HF |
1055070922 |
IP53 |
Л |
3.13 |
ГСП15-70-932 Vector HF |
1055070932 |
IP65 |
Л |
3.81 |
ГСП15-70-942 Vector HF |
1055070942 |
IP65 |
Л |
4.04 |
ГСП15-70-953 Vector HF |
1055070953 |
IP23 |
Л |
4.30 |
ГСП15 для ламп типа ДРИ 100 Е27 |
||||
ГСП15-100-702 Vector |
1055100702 |
IP53 |
Л |
4.50 |
ГСП15-100-703 Vector |
1055100703 |
IP20 |
Л |
5.05 |
ГСП15-100-722 Vector |
1055070722 |
IP53 |
Л |
4.73 |
ГСП15-100-732 Vector |
1055100732 |
IP65 |
Л |
5.41 |
ГСП15-100-742 Vector |
1055070742 |
IP65 |
Л |
5.64 |
ГСП15-100-753 Vector |
1055100753 |
IP23 |
Л |
5.55 |
ГСП15-100-902 Vector HF |
1055100902 |
IP53 |
Л |
3.04 |
ГСП15-100-903 Vector HF |
1055100903 |
IP20 |
Л |
3.68 |
ГСП15-100-922 Vector HF |
1055070922 |
IP53 |
Л |
3.27 |
ГСП15-100-932 Vector HF |
1055100932 |
IP65 |
Л |
3.95 |
ГСП15-100-942 Vector HF |
1055070942 |
IP65 |
Л |
4.18 |
ГСП15-100-953 Vector HF |
1055100953 |
IP23 |
Л |
4.40 |
ГСП15 для ламп типа ДРИ 150 Е27 |
||||
ГСП15-150-702 Vector |
1055150702 |
IP53 |
Л |
5.85 |
ГСП15-150-703 Vector |
1055150703 |
IP20 |
Л |
6.49 |
ГСП15-150-722 Vector |
1055070722 |
IP53 |
Л |
6.08 |
ГСП15-150-732 Vector |
1055150732 |
IP65 |
Л |
6.76 |
ГСП15-150-742 Vector |
1055070742 |
IP65 |
Л |
6.99 |
ГСП15-150-753 Vector |
1055150753 |
IP23 |
Л |
6.99 |
ГСП15-150-902 Vector HF |
1055150902 |
IP53 |
Л |
3.04 |
ГСП15-150-903 Vector HF |
1055150903 |
IP20 |
Л |
3.68 |
ГСП15-150-922 Vector HF |
1055070922 |
IP53 |
Л |
3.27 |
ГСП15-150-932 Vector HF |
1055150932 |
IP65 |
Л |
3.95 |
ГСП15-150-942 Vector HF |
1055070942 |
IP65 |
Л |
4.18 |
ГСП15-150-953 Vector HF |
1055150953 |
IP23 |
Л |
4.40 |
