Вводные щитки
Область применения: |
|
Назначение: |
|
Артикул производителя: | NTB-1, NTB-2, NTB-3, TB-1, TB-2, TB-11, TB-12 |
Класс защиты по току: | II |
Класс защиты IP: | IP54 |
Габаритные размеры: | см. чертёж |
Гарантийный срок: | 5 лет |
Производитель «ROSA», Польша
ОПИСАНИЕ
Вводные щитки являются частью почти каждой осветительной конструкции. Они применяются для подключения питающих кабелей и электрической защиты светильников, монтируемых на уличных и парковых опорах. Они идеально подходят для применения во всех опорах, внутренний диаметр которых не менее 95 мм. Преимуществом в применении вводных щитков является безопасность эксплуатации, поэтому вводные щитки выполняются из материалов высокого качества, с идеальными изолирующими параметрами и высокой механической прочностью.
- cтепень защиты: IP 54
- класс изоляции: II
- номинальное напряжение: 500 V
- номинальный ток: 80 A
- предохранитель: D01/E14, 2-16A, 400V, AC,
- размеры корпуса: 274мм x 90 мм x 74 мм (для TB-11, TB-12: 274 мм x 89 мм x 64 мм).
- материал:
- интегрированная зажимная планка, изготовленная из политерефталан бутилена
- пластмассы с высокими показателями изоляции и прочности,
- крышка щитка, а также кожух зажимов и проводов, закрывающая клеммы, изготовлены из прозрачного поликарбоната,
- основание щитка изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов и входов кабеля укомплектованы прокладками,
- монтаж: щиток устанавливается внутри ниши, на задней стенке опоры на алюминиевой или стальной монтажной рейке и закрепляется двумя болтами М6
Достоинства
- небольшие габариты,
- легкость и быстрота монтажа достигается благодаря применению новых конструктивных решений,
- возможность коммутации и разводки от двух до трёх кабелей,
- простая коммутация проводов благодаря конструкции зажимов рейки, открытых сверху.

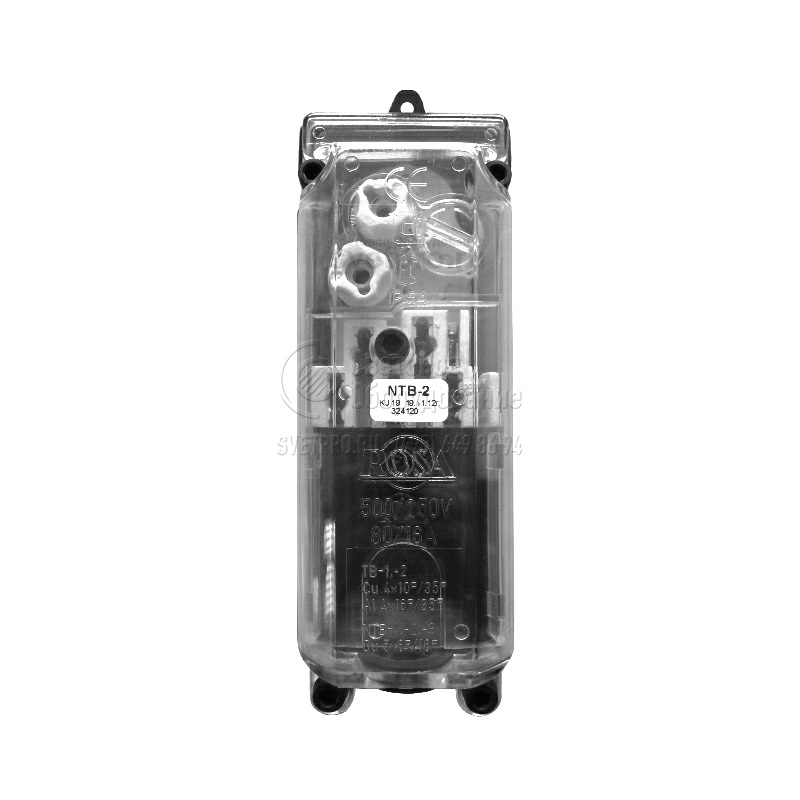

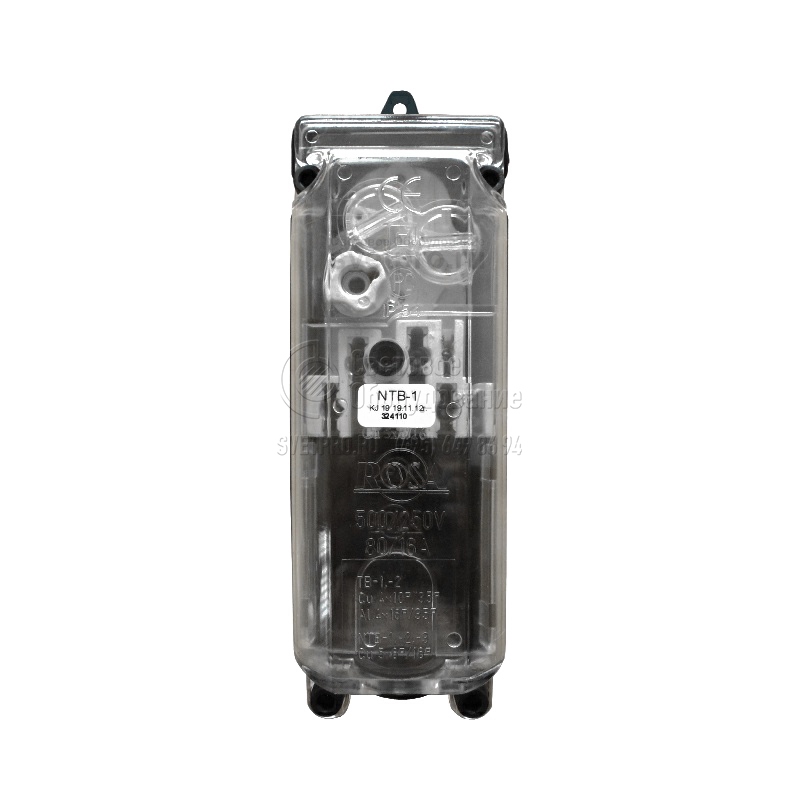

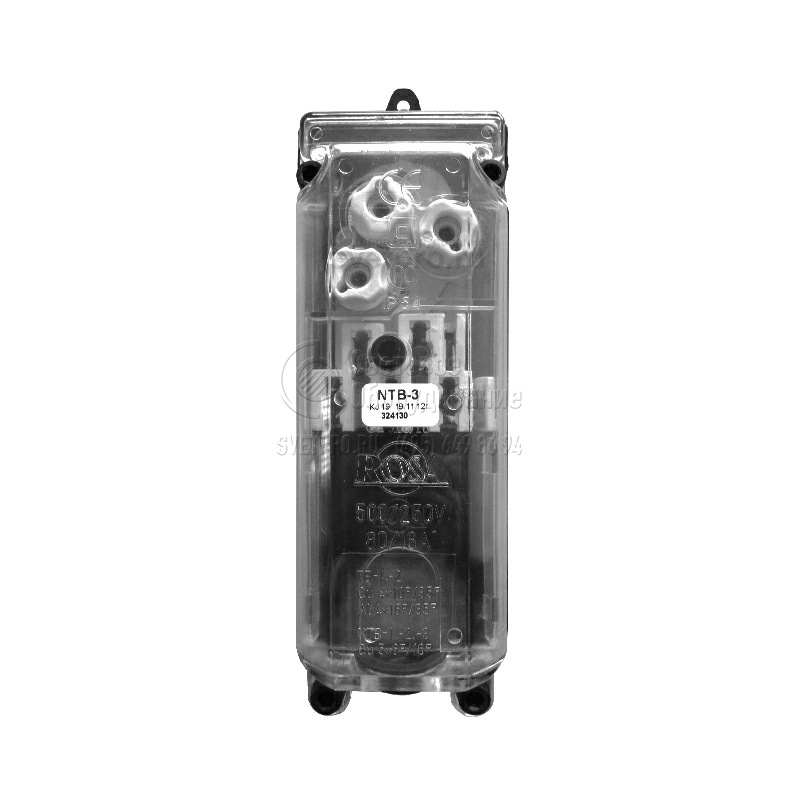

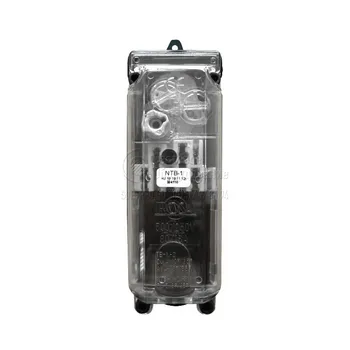

Bводные щитки NTB-1, NTB-2, NTB-3
- вводные щитки с 5-ю клеммами для питающих кабелей сечением: от 5 x 6 мм² до 5 x 16 мм² (макс. 3 кабеля)
- максимально 3 кабеля
- возможность распределения нагрузок по отдельным фазам
- возможность перекладки предохранительных гнезд
Количество предохранительных х гнезд [шт]: Три предохранительных гнезда монтируются на трех фазах L1, L2 и L3
Материал: интегрированная заж имная планка, изготовленная из PBT (политереф талан бутилена – пластмасса с вы сокими изоляционными параметрами и больш ой механической выдержанностью); крышка щитка, а также кожух зажимов и проводов, изготовлены из прозрачного поликарбоната; основание щитка - изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов кабеля обеспечены прокладками.
NTB-1 | NTB-2 | NTB-3 |
Kод | Название | Количество предохранительных х гнезд, шт. | Вес, кг |
---|---|---|---|
324110 | NTB-1 | Предохранительное гнездо монтируется на фазе L1, существует возможность перенести предохранительное гнездо на фазу L2 или L3 посредством двух болтов | 0,71 |
324120 | NTB-2 | Два предохранительных гнезда монтируются на фазах L1 и L2, существует возможность перенести предохранительное гнездо на фазу L3 посредством двух болтов | 0,73 |
324130 | NTB-3 | Три предохранительных гнезда монтируются на трех фазах L1, L2 и L3 | 0,76 |
Используемые предохранители:
Kод | Название | Вес, кг |
---|---|---|
322006 | D01/E14 6A | 0,01 |
322010 | D01/E14 10A | 0,01 |
322016 | D01/E14 16A | 0,01 |

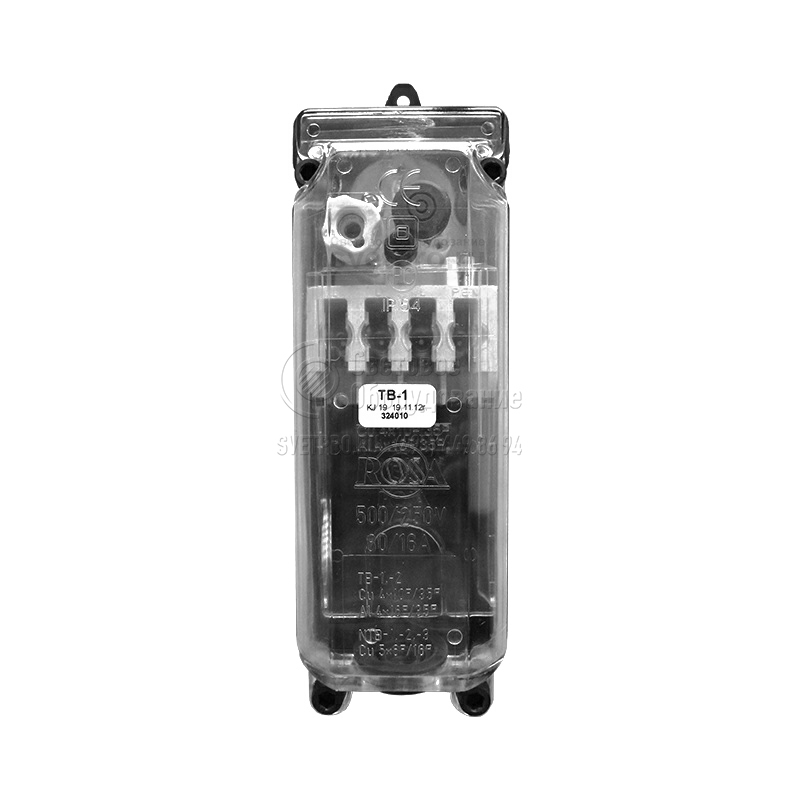

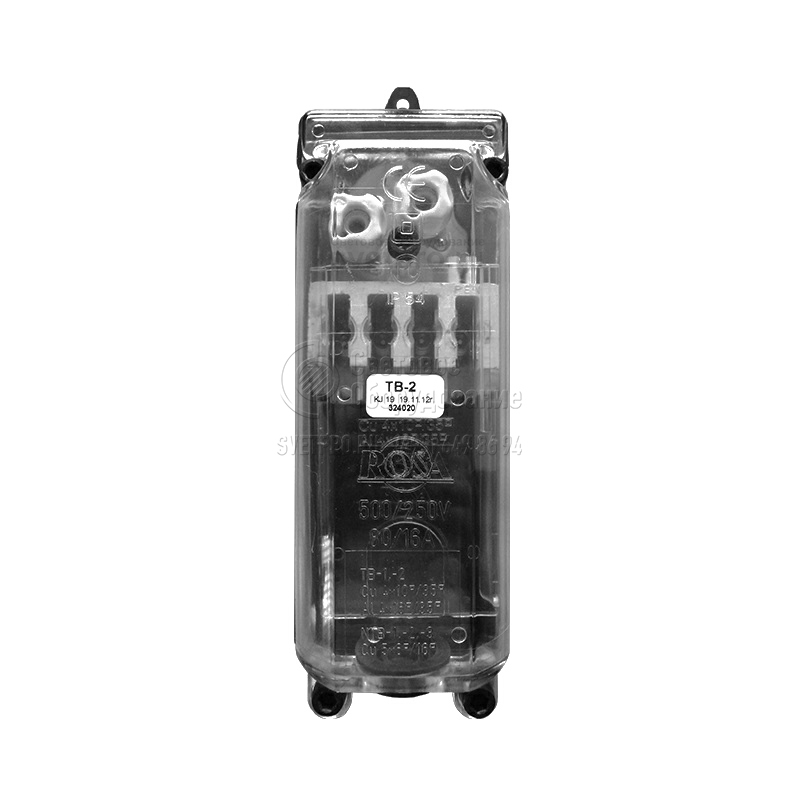

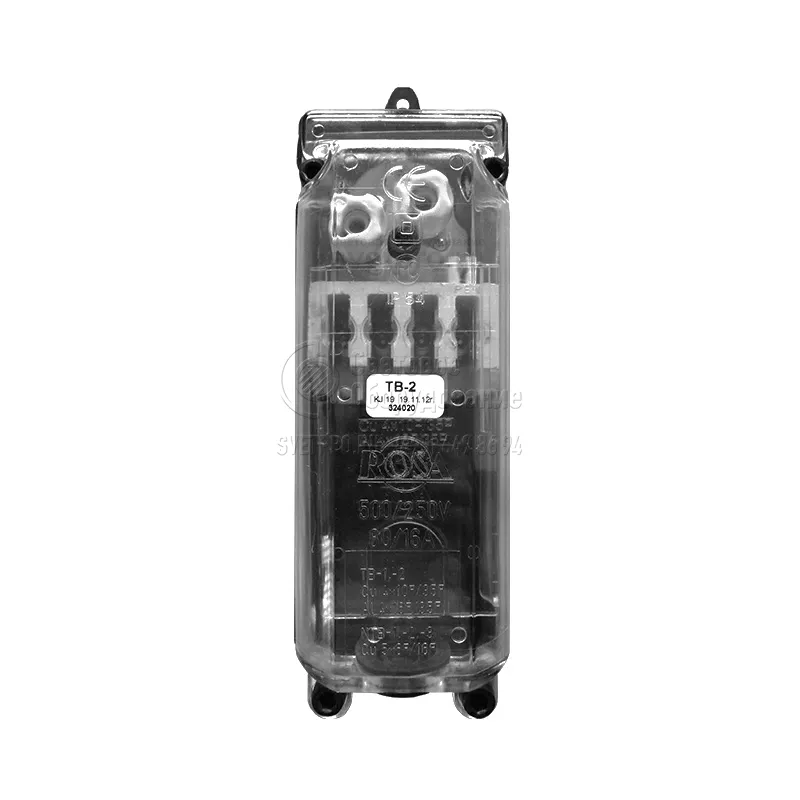

Bводные щитки TB-1 / TB-2
- вводные щитки с 4-мя клеммами
- для питающих кабелей сечением: от 4 x 10 мм² до 4 x 35 мм²
- макс. 3 кабеля
- возможность перекладки предохранительных гнезд
Количество предохранительных х гнезд [шт]: Предохранительное гнездо монтируется на фазе L1, существует возможность перенести предохранительное гнездо на фазу L3 посредством двух болтов.
Материал:интегрированная зажимная планка, изготовленная из PBT (политерефталан бутилена – пластмасса с высокими изоляционными параметрами и больш ой механической вы держанностью); крышка щитка, а также кожух зажимов ипроводов, изготовлены из прозрачного поликарбоната; основание щитка - изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов кабеля обеспечены прокладками
TB-1 | TB-2 |
Kод | Название | Количество предохранительных х гнезд, шт. | Вес, кг |
---|---|---|---|
324010 | TB-1 | Предохранительное гнездо монтируется на фазе L1, существует возможность перенести предохранительное гнездо на фазу L3 посредством двух болтов. | 0,71 |
324020 | TB-2 | Два предохранительных гнезда монтируются на двух фазах L1 и L3 | 0,74 |
Используемые предохранители:
Kод | Название | Вес, кг |
---|---|---|
322006 | D01/E14 6A | 0,01 |
322010 | D01/E14 10A | 0,01 |
322016 | D01/E14 16A | 0,01 |

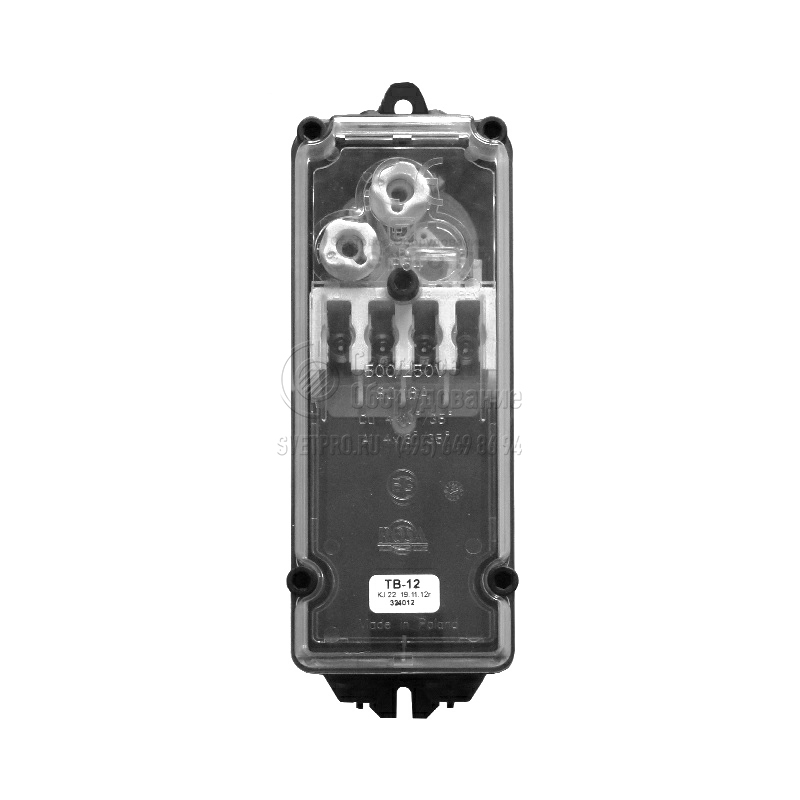

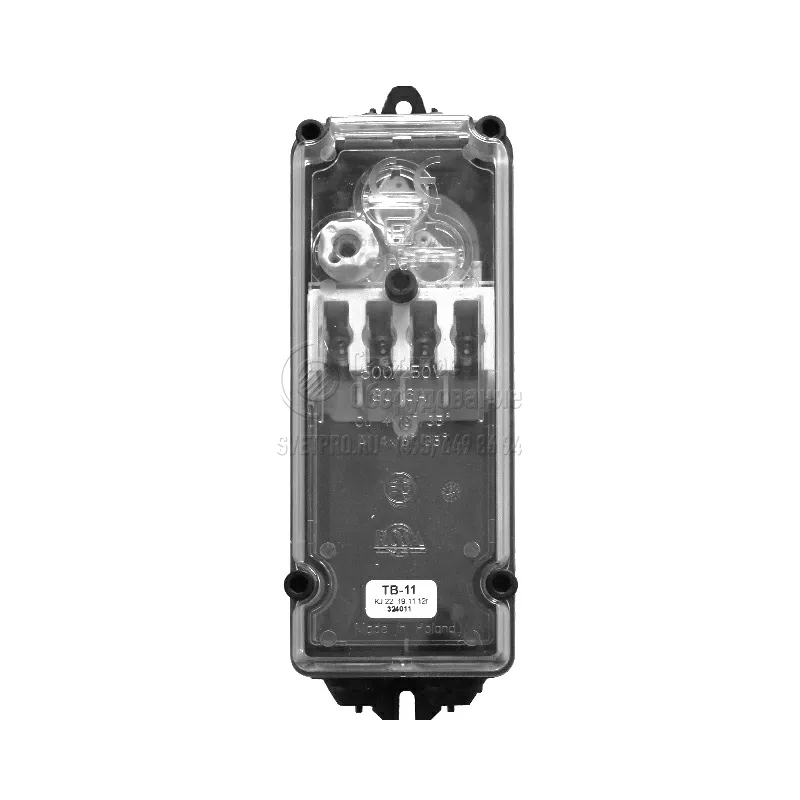

Bводные щитки TB-11 и TB-12
- вводные щитки с 4-мя клеммами для питающих кабелей сечением: от 4 x 10 мм² до 4 x 35мм²
- макс. 2 кабеля
- упрощенный монтаж питающих кабелей гарантируетлегкость в эксплуатации
- небольшие габариты новых моделей вводных щитков дают большие возможности для их применения
- возможность перекладки предохранительных гнезд
Количество предохранительных х гнезд [шт]:Предохранительное гнездо монтируется на фазе L1, существует возможность перенести предохранительное гнездо на фазу L2 или L3 посредством двух болтов.
Материал: интегрированная зажимная планка, изготовленная из PBT (политерефталан бутилена – пластмасса с высокими изоляционными параметрами и большой механической выдержанностью); крышка щитка, а также кожух зажимов ипроводов, изготовлены из прозрачного поликарбоната; основание щитка - изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов кабеля обеспечены прокладками
TB-11 | TB-12 |
Kод | Название | Количество предохранительных х гнезд, шт. | Вес, кг |
---|---|---|---|
324011 | TB-11 | Предохранительное гнездо монтируется на фазе L1, существует возможность перенести предохранительное гнездо на фазу L2 или L3 посредством двух болтов | 0,71 |
324012 | TB-12 | Предохранительное гнездо монтируется на двух фазах L1 и L2 | 0,74 |
Используемые предохранители:
Kод | Название | Вес, кг |
---|---|---|
322006 | D01/E14 6A | 0,01 |
322010 | D01/E14 10A | 0,01 |
322016 | D01/E14 16A | 0,01 |

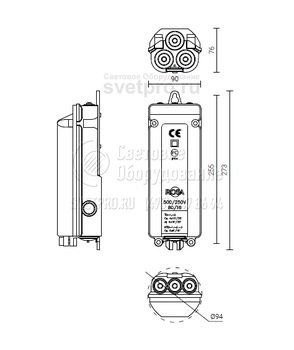

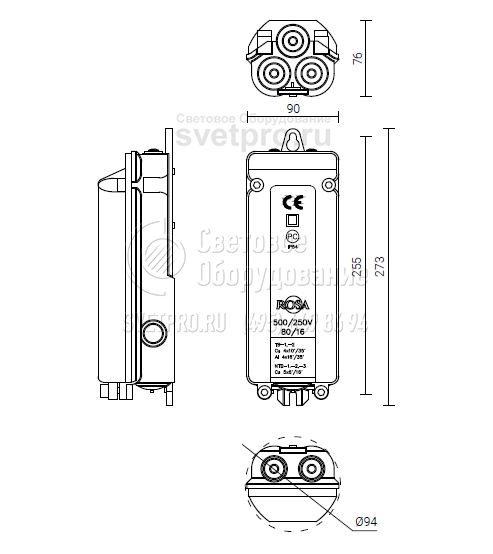

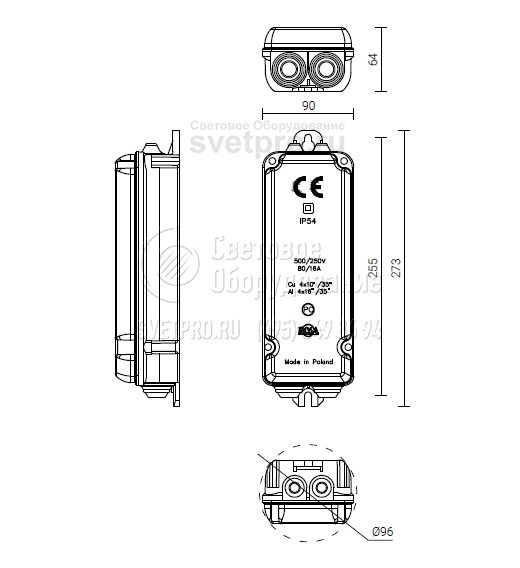

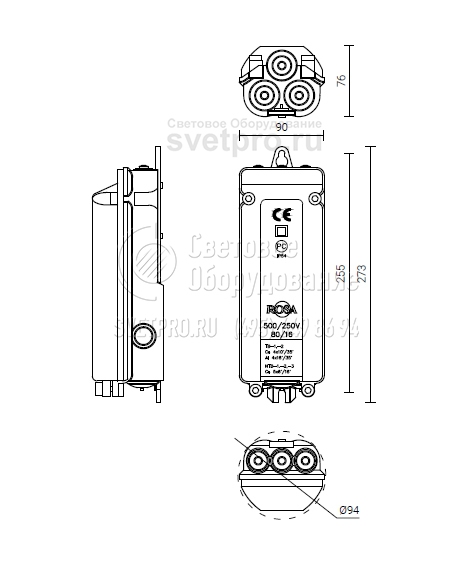

ГАБАРИТНЫЕ РАЗМЕРЫ
