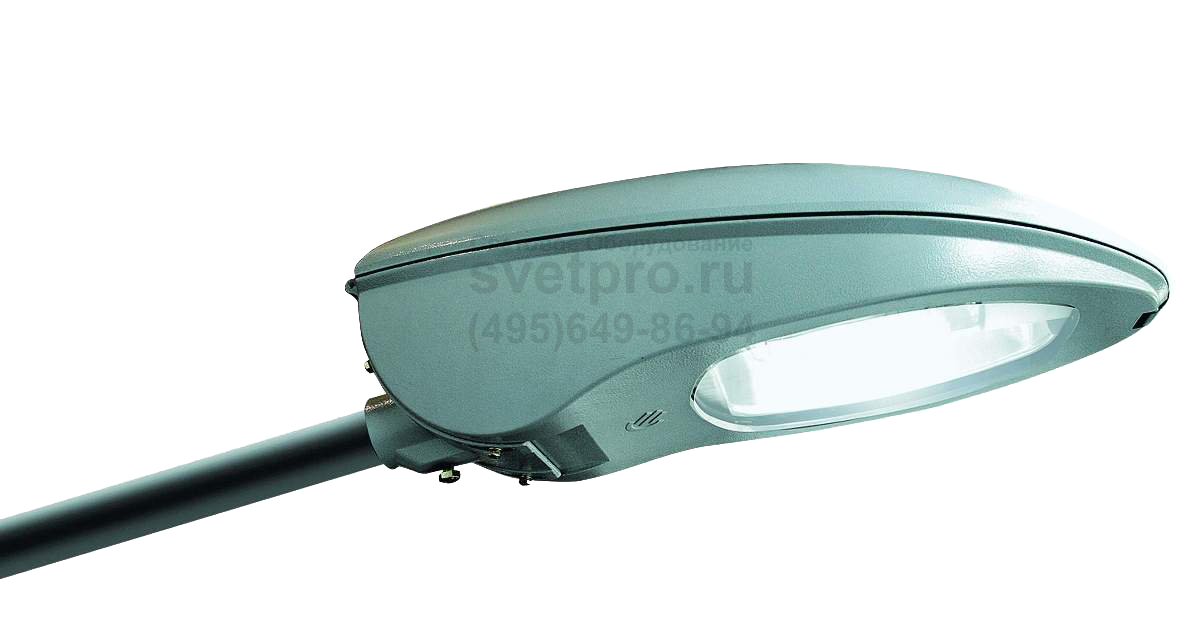

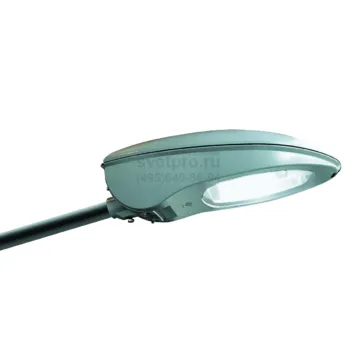

Светильник консольный ЖКУ34, ГКУ34 Альфа
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ЖКУ34, ГКУ34 |
Мощность: | 70-250 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | 685x335x210 мм |
Индекс цветопередачи: | 20-30 Ra |
Цветовая температура: | 1800-2200 К |
Световой поток: | 6000, 9000, 15000, 30000 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильник ЖКУ34, ГКУ34 Альфа – изделие, которому свойственны плавные очертания и широкая область применения: дворы, площади, улицы, дороги, территории микрорайонов и прогулочные зоны.
Для освещения одних объектов – он устанавливается на Г-образный (Ø 48 мм), для других – на торшерный (Ø50 или 60 мм) кронштейн или непосредственно в торец опоры. Возможности регулировки угла наклона, обеспечиваемые кронштейном, дополняются наличием регулировки за счет узла крепления (до 15о).
Светильник эксплуатируется с лампами, устанавливаемыми в патрон Е27 или Е40. Возможны вариации ламп: ДРИ или ДНаТ мощностью 70–250 Ватт. ЭмПРА входит в комплектацию. При приоритете теплого света, излучаемого натриевыми лампами, предпочтение можно отдать модификациям с ПРА 40%. Это обеспечит автоматический переход (в заданные программой часы) на экономичный режим. Электронный тип ПРА устанавливается на основании заявки.
Изделие ЖКУ34, ГКУ34 Альфа отличает высокая степень герметичности – IP66. Ему свойственно изменение типа КСС, корректируемое положением лампы (передвигается скоба с патроном в положение «О» или «2,5»).
Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, а также пешеходных и прогулочных зон
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
- Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Вариативность светораспределения
- Возможность регулировки угла наклона светильника
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- 001 – комплектуется встроенным ЭМПРА
- 071 – комплектуется двухобмоточным ПРА 40%
- Цвет светильника по умолчанию: серый
Светильники с ЭПРА
Под заказ светильники могут комплектоваться электронными ПРА. Светильники с ЭПРА обеспечивают режим работы лампы, при котором увеличиваются их срок службы и световая отдача. Светильники с ЭПРА имеют высокий коэффициент мощности (до 0,98) и меньший, чем у ЭмПРА вес.
Светильники могут комплектоваться автоматическим выключателем, который защищает цепь светильника от токов перегрузок и короткого замыкания при возникновении аномального режима.
При заказе укажите принцип управления освещением:
- без управления;
- автономно в соответствии с заданным в ЭПРА алгоритме;
- в составе АСУ «Горсвет»;
- в составе АСУ «Рассвет».
КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм или на торшерную опору или кронштейн диаметром 50 или 60 мм (тип узла крепления указать при заказе)
Светильник имеет возможность регулировки угла наклона в пределах 15°. Для установки необходимого угла наклона частично вывернуть четыре болта, крепящих узел крепления к основанию светильника, и переместить светильник относительно основания на нужный угол, после затянуть болты
КОНСТРУКЦИЯ
Светильник имеет возможность изменения формы КСС путем изменения положения лампы. Для установки нужного типа КСС необходимо ослабить 2 винта, удерживающих скобу с патроном, и передвинуть скобу в одно из положений: 0 - широкая осевая КСС, 2,5 - широкая боковая КСС, и затянуть винты
ОПТИЧЕСКАЯ ЧАСТЬ
Оптический отсек и отсек ПРА – доступ сверху. Открыть замок, поднять крышку и зафиксировать ее стопорным кронштейном. Это обеспечит доступ к панели ПРА и лампе с патроном

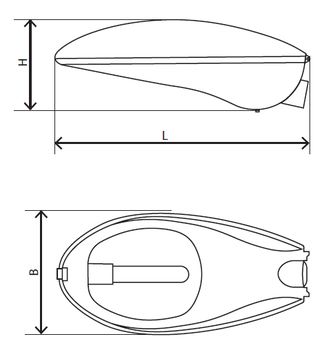

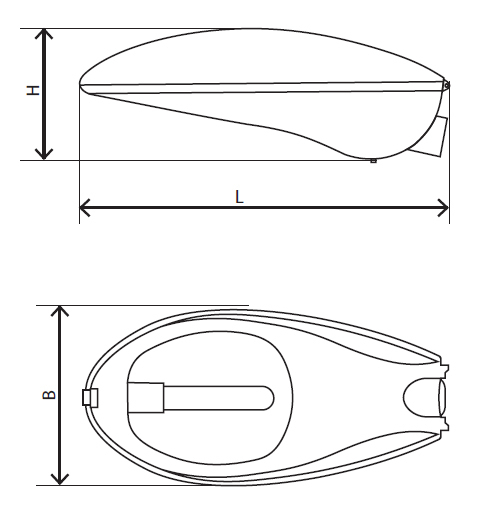

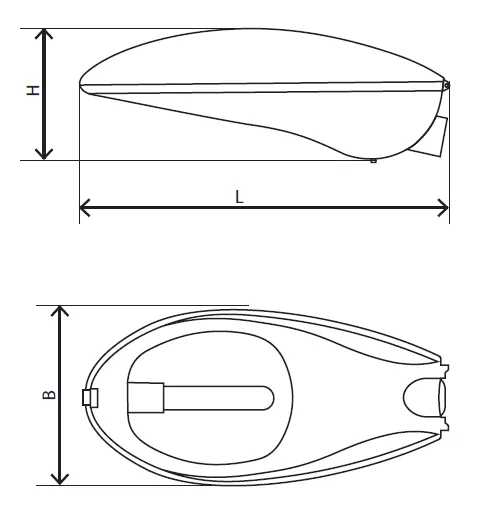

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Традиционные светильники
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип КСС |
Степень защиты оптического отсека |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|
ЖКУ34-70-001 Альфа |
1000246 |
ДНаТ |
70 |
Е27 |
71 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
9 |
ЖКУ34-100-001 Альфа |
1000248 |
ДНаТ |
100 |
Е40 |
68 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
10 |
ЖКУ34-150-001 Альфа |
1000250 |
ДНаТ |
150 |
Е40 |
67 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
10,5 |
ЖКУ34-250-001 Альфа |
1000252 |
ДНаТ |
250 |
Е40 |
70 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
12 |
ГКУ34-70-001 Альфа |
1000256 |
ДРИ |
70 |
Е27 |
76 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
9 |
ГКУ34-100-001 Альфа |
1000257 |
ДРИ |
100 |
Е27 |
68 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
9,7 |
ГКУ34-150-001 Альфа |
1000258 |
ДРИ |
150 |
Е27 |
74 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
10,2 |
ГКУ34-250-001 Альфа |
1000259 |
ДРИ |
250 |
Е40 |
69 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
12 |
ПРА 40%
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Пониженная мощность, Вт |
Патрон |
Световой поток в режиме пониженной мощности |
---|---|---|---|---|---|---|
ЖКУ34-70-071 |
1001753 |
ДНаТ |
70 |
42 |
Е27 |
50% от номинального |
ЖКУ34-150-071 |
1001754 |
ДНаТ |
150 |
90 |
Е40 |
50% от номинального |
