ЛБО73 / ЛБП73 Helios Аварийный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP42/IP65 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛБО73 / ЛБП73 Helios |
Мощность: | 8 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛБО73 Helios и ЛБП73 Helios применяют в холлах и коридорах гостиниц, лестничных пролётах и местах выхода из торговых центров, офисных зданий, на производственных участках, в переходах.
По способу установки изделие относится к настенным моделям.
Работоспособность трубчатой люминесцентной лампы Т5 (8 Вт) поддерживает ЭПРА (cosϕ≥0,98). Большинство модификаций эксплуатируются в постоянном режиме. Электроэнергия потребляется из стандартной сети, а при перебоях – от АКБ (один или три часа). Имеется версия для работы исключительно в аварийных ситуациях, в которой лампа один час работает от батареи. Соблюдены меры по предотвращению полной разрядки и индикация готовности к работе. Для зарядки никель-кадмиевого аккумулятора необходимы сутки.
Способ объединения конструктивных частей: корпуса и стекла, обеспечивает степень защиты IP42. Меры дополнительной герметизации, связанной с установкой кремнийорганической резиновой прокладки, повышают степень защиты до IP65. Поликарбонат, из которого изготовлены светильники ЛБО73 Helios и ЛБП73 Helios, наделяет изделие ударопрочностью.
конструкция
Корпус | Поликарбонат белого цвета. |
Уплотнительная прокладка | Кремнийорганическая резина. |
Стекло | Прозрачный поликарбонат. |
Степень защиты | ЛБО73 IP42. ЛБП73 IP65. |
Источник света | Люминесцентная лампа: T5 8 Вт. |
Технические данные | Коэффициент мощности - 0,98. |
Аккумуляторная батарея | Ni-Cd. |
Индикатор заряда | Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора. |
Защита батареи | Электронная защита от полной разрядки батареи. |
Время зарядки | 24 часа. |
Время работы в аварийном режиме | 1 или 3 часа. |
Клеммная колодка | 3 x 2,5 мм2. |
Дистанция распознавания | 25 м. |
Размер эвакуационного знака | 125х250 мм. |
Установка | Крепление непосредственно на стене. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Helios | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра (режим работы) | 7 - постоянный; 8 - непостоянный. |
Вторая цифра (цвет корпуса) | 4 - белый. |
Третья цифра | 1 - 1 час; 3 - 3 часа. |
эвакуационные знаки

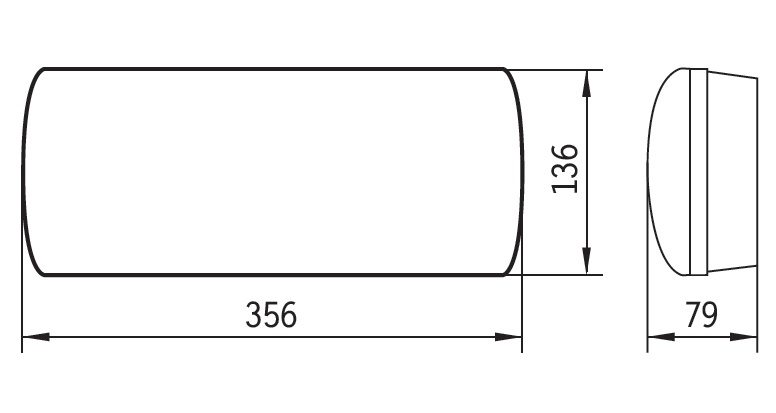

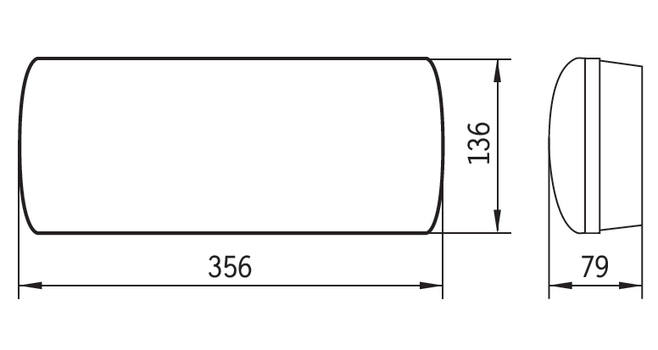

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛБО73-8-741 Helios |
1073008741 |
1.00 |
ЛБО73-8-743 Helios |
1073008743 |
1.20 |
ЛБО73-8-841 Helios |
1073008841 |
1.00 |
ЛБП73-8-741 Helios |
1073108741 |
1.00 |
ЛБП73-8-743 Helios |
1073108743 |
1.20 |
ЛБП73-8-841 Helios |
1073108841 |
1.00 |
