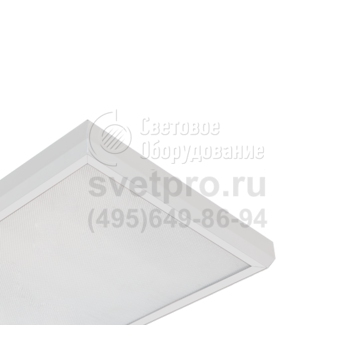

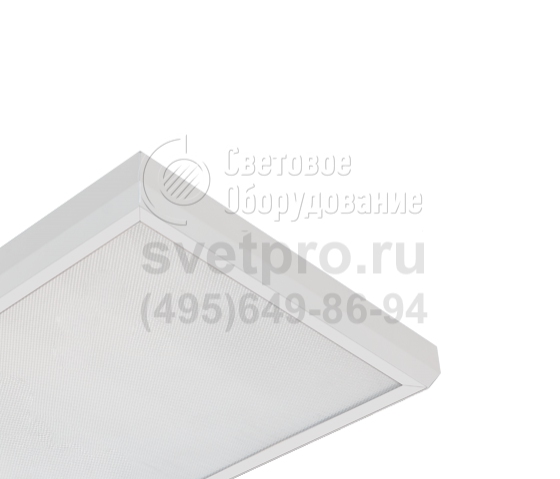

ЛПО05 OPL Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО05 OPL |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛПО05 OPL применяются в кафе, столовых, гостиницах, бутиках, детских садах, терапевтических кабинетах.
Изделие фиксируется на поверхность потолка. Светящиеся квадраты или прямоугольники преображают помещения и влияют на визуальную коррекцию их размерных пропорций.
Модель представляют 2- и 4-ламповые версии, эксплуатируемые с лампами Т5 (14 и 28 Вт) и Т8 (18 и 36) Вт. Качество освещения, к которому относится минимизация пульсаций светового потока, отсутствие посторонних шумов, зависит от типа применяемого ПРА. В отношении к лампам Т8: ЭмПРА и ЭПРА. Версии с ЭПРА могут эксплуатироваться с регулируемым и нерегулируемым аппаратом. Для обеспечения на объектах аварийного освещения выбор направляется на изделия с БАП.
Стальной корпус светильника ЛПО05 OPL дополняет полимерный опаловый рассеиватель. Его удержание обеспечивают скрытые пружины. Поверхность оптического элемента, пропуская свет, лишает его слепящего действия. Материал невосприимчив к ультрафиолетовой составляющей, сопровождающей процесс светообразования.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Рассеянный свет от опалового рассеивателя не оказывает слепящего воздействия.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Опаловый полимерный материал. Устойчив к воздействию ультрафиолетового излучения. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Крепление на горизонтальную несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
OPL | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. 1 - опаловый. |
Третья цифра (рассеиватель) | 1 - опаловый. |

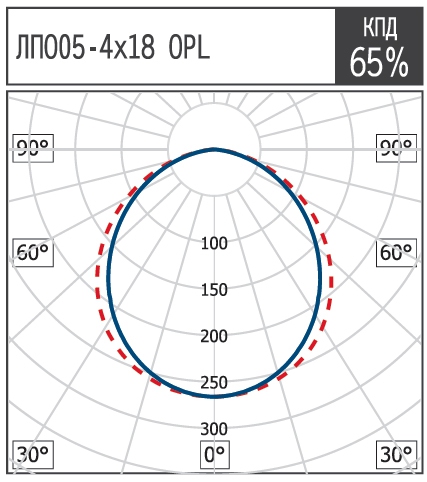

КСС

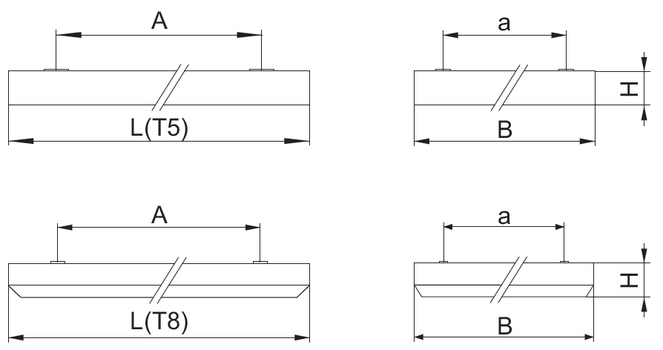

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa |
ЛПО05-2х14 | 1 | 593 | 293 | 69 | 420x220 |
ЛПО05-2х28 | 1 | 1193 | 293 | 69 | 750x220 |
ЛПО05-4х14 | 1 | 593 | 593 | 69 | 520x300 |
ЛПО05-4х28 | 1 | 1193 | 593 | 69 | 750x300 |
ЛПО05-2х18 | 2 | 625 | 325 | 75 | 420х220 |
ЛПО05-2х36 | 2 | 1225 | 325 | 75 | 750х220 |
ЛПО05-4х18 | 2 | 625 | 625 | 75 | 520х300 |
ЛПО05-4х36 | 2 | 1225 | 625 | 75 | 750х300 |

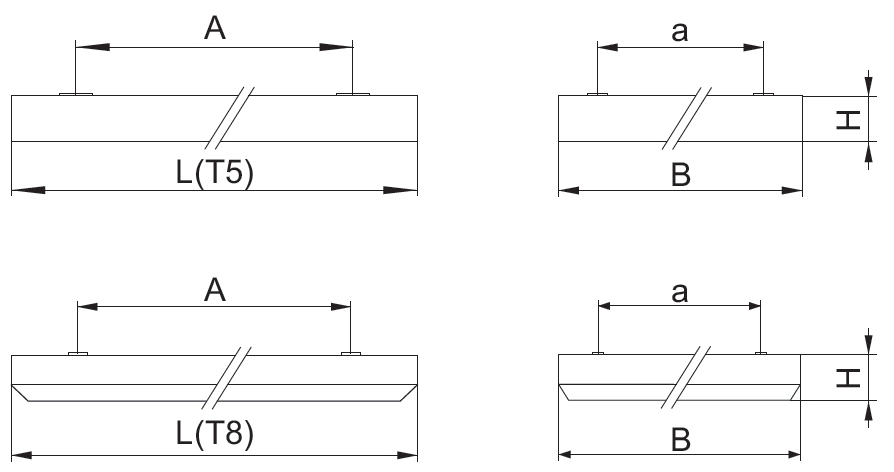

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО05 OPL для ЛЛ Т5 G5 |
||
ЛПО05-2х14-031 OPL HF |
1073214031 |
1.10 |
ЛПО05-2х28-031 OPL HF |
1073228031 |
1.10 |
ЛПО05-2х28-031 OPL HF БАП |
1073228081 |
1.10 |
ЛПО05-4х14-031 OPL HF |
1073414031 |
1.10 |
ЛПО05-4х14-041 OPL |
1073414041 |
1.50 |
ЛПО05-4х14-031 OPL HF БАП |
1073414081 |
1.50 |
ЛПО05-4х14-041 OPL БАП |
1073414091 |
2.30 |
ЛПО05-4х28-031 OPL HF |
1073428031 |
2.35 |
ЛПО05-4х28-041 OPL |
1073428041 |
3.30 |
ЛПО05-4х28-031 OPL HF БАП |
1073428081 |
3.35 |
ЛПО05-4х28-041 OPL БАП |
1073428091 |
4.30 |
Наименование |
Код |
Масса, кг |
ЛПО05 OPL для ЛЛ Т8 G13 |
||
ЛПО05-2х18-001 OPL |
1073218001 |
1.90 |
ЛПО05-2х18-011 OPL |
1073218011 |
1.60 |
ЛПО05-2х18-021 OPL |
1073218021 |
1.90 |
ЛПО05-2х18-031 OPL HF |
1073218031 |
1.60 |
ЛПО05-2х18-041 OPL |
1073218041 |
1.80 |
ЛПО05-2х36-001 OPL |
1073236001 |
3.50 |
ЛПО05-2х36-011 OPL |
1073236011 |
2.50 |
ЛПО05-2х36-021 OPL |
1073236021 |
3.50 |
ЛПО05-2х36-031 OPL HF |
1073236031 |
2.50 |
ЛПО05-2х36-041 OPL |
1073236041 |
2.70 |
ЛПО05-2х36-001 OPL БАП |
1073236051 |
4.50 |
ЛПО05-2х36-011 OPL БАП |
1073236061 |
3.50 |
ЛПО05-2х36-021 OPL БАП |
1073236071 |
4.50 |
ЛПО05-2х36-031 OPL HF БАП |
1073236081 |
3.50 |
ЛПО05-2х36-041 OPL БАП |
1073236091 |
5.50 |
ЛПО05-4х18-001 OPL |
1073418001 |
3.50 |
ЛПО05-4х18-011 OPL |
1073418011 |
2.70 |
ЛПО05-4х18-021 OPL |
1073418021 |
3.50 |
ЛПО05-4х18-031 OPL HF |
1073418031 |
2.70 |
ЛПО05-4х18-041 OPL |
1073418041 |
2.90 |
ЛПО05-4х18-001 OPL БАП |
1073418051 |
4.50 |
ЛПО05-4х18-011 OPL БАП |
1073418061 |
3.70 |
ЛПО05-4х18-021 OPL БАП |
1073418071 |
4.50 |
ЛПО05-4х18-031 OPL HF БАП |
1073418081 |
3.70 |
ЛПО05-4х18-041 OPL БАП |
1073418091 |
5.50 |
ЛПО05-4х36-001 OPL |
1073436001 |
5.98 |
ЛПО05-4х36-011 OPL |
1073436011 |
4.05 |
ЛПО05-4х36-021 OPL |
1073436021 |
5.98 |
ЛПО05-4х36-031 OPL HF |
1073436031 |
4.05 |
ЛПО05-4х36-041 OPL |
1073436041 |
4.25 |
ЛПО05-4х36-001 OPL БАП |
1073436051 |
6.98 |
ЛПО05-4х36-011 OPL БАП |
1073436061 |
5.05 |
ЛПО05-4х36-021 OPL БАП |
1073436071 |
6.98 |
ЛПО05-4х36-031 OPL HF БАП |
1073436081 |
5.05 |
ЛПО05-4х36-041 OPL БАП |
1073436091 |
5.25 |
