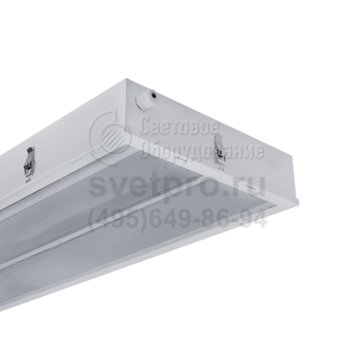

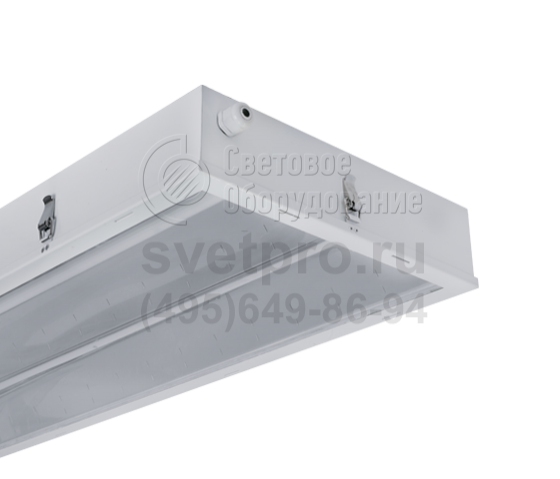

ЛСП69 Box Накладной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У2 |
Артикул производителя: | ЛСП69 Box |
Мощность: | 35-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП69 Box ориентированы на помещения с высокими пролетами: цеха предприятий, склады и логистические комплексы, спортивные сооружения.
Универсальное крепление позволяет фиксировать изделие к потолочной конструкции или иной опорной поверхности.
Свет излучают две или четыре лампы Т5, мощность каждой из них составляет от 35 до 80 Вт, или две лампы Т8 по 58 Вт. Работоспособность источников света обеспечивает ЭПРА, который в версиях 4х54 Вт представлен дополнительно ПРА, регулируемым по аналоговому протоколу, что позволяет регулировать интенсивность света. Для расширения функционала предлагаются модификации с БАП, позволяющие обеспечить режим аварийного освещения.
Преобладающее количество модификаций светильника ЛСП69 Box соответствуют степени защиты IP54. Это даёт основания к их использованию в условиях, отличающихся от нормальных, наличием производственной пыли или повышенной влажностью (степень IP20 в версиях без защитного стекла). Корпус модели – стальной, с внешним антикоррозионным покрытием, нанесённым порошковым окрашиванием. Защитное стекло – силикатное закалённое или ударопрочное прозрачное из поликарбоната. КПД светового потока повышает зеркальный алюминиевый отражатель.
особенности продукта
- Световая эффективность. Высокий КПД, применение анодированного зеркального алюминия. Специфическая КСС обеспечивает возможность применения для освещения межстеллажного пространства на складах.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизацию глубины пульсаций, отсутствие стробоскопического эффекта.
- Высокая защита от внешних условий окружающей среды. Возможность применения моделей с закаленным стеклом в пожароопасных зонах.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Цельнометаллический корпус | Листовая сталь, окрашен белой порошковой краской. |
Стекло | Темперированное стекло или поликарбонат. |
Уплотнительная прокладка | Каучуковая резина. |
Отражатель | Анодированный алюминий зеркальный. |
Стандартные принадлежности | Универсальное крепление - 2 шт. |
Технические данные | В зависимости от модификации комплектуются: ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания (УХЛ4). |
Установка | Монтаж на поверхность с помощью универсального крепления. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Box | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
БАП | наличие блока аварийного питания (УХЛ4). |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – базовое исполнение (КСС тип К). |
Вторая цифра | 1 – ЭПРА А2. |
Третья цифра (стекло) | 1 - защитное темперированное; 2 - защитное из поликарбоната; 3 - без стекла (IP20). |

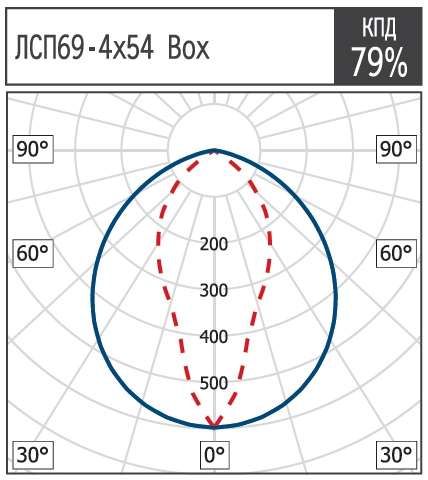

ксс

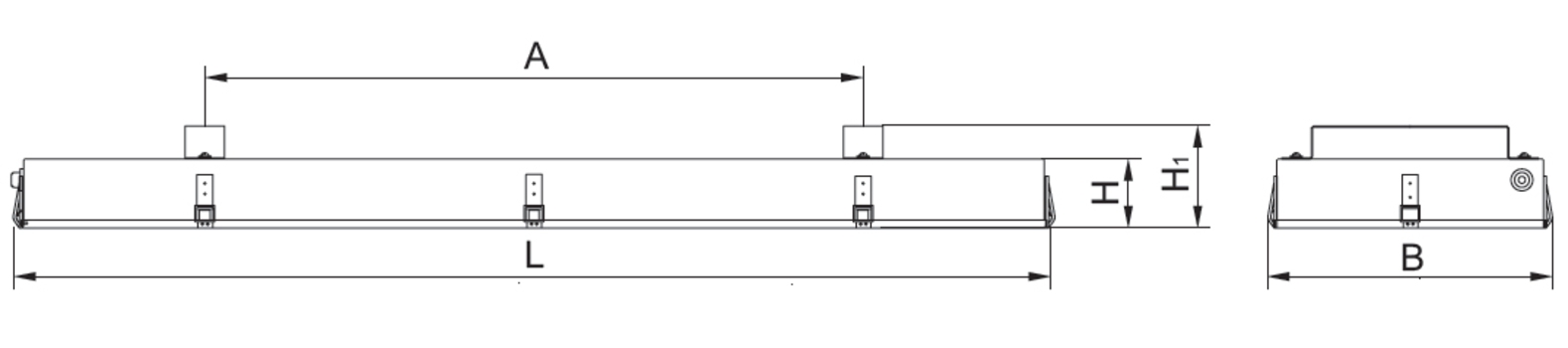

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | H1, мм | A, мм |
ЛСП69-2xXX-011/012 | 1582 | 432 | 105 | 155 | 760 |
ЛСП69-2xXX-013 | 1570 | 432 | 100 | 150 | 760 |
ЛСП69-4x54-011/012 | 1247 | 432 | 95 | 144 | 757 |
ЛСП69-4x54-013 | 1317 | 432 | 88 | 138 | 757 |
ЛСП69-4x35/49/80-0Х1/2 | 1582 | 432 | 105 | 155 | 1000 |
ЛСП69-4x35/49/80-013 | 1570 | 432 | 100 | 150 | 1000 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛСП69 Box для ЛЛ Т5 G5 |
||
ЛСП69-2х35-011 Box HF |
1069235011 |
17.50 |
ЛСП69-2х35-012 Box HF |
1069235012 |
14.50 |
ЛСП69-2х35-013 Box HF |
1069235013 |
11.00 |
ЛСП69-2х49-011 Box HF |
1069249011 |
17.50 |
ЛСП69-2х49-012 Box HF |
1069249012 |
14.50 |
ЛСП69-2х49-013 Box HF |
1069249013 |
11.00 |
ЛСП69-2х80-011 Box HF |
1069280011 |
17.50 |
ЛСП69-2х80-012 Box HF |
1069280012 |
14.50 |
ЛСП69-2х80-013 Box HF |
1069280013 |
11.00 |
ЛСП69-4х35-011 Box HF |
1069435011 |
17.80 |
ЛСП69-4х35-012 Box HF |
1069435012 |
14.80 |
ЛСП69-4х35-013 Box HF |
1069435013 |
11.30 |
ЛСП69-4х49-011 Box HF |
1069449011 |
17.80 |
ЛСП69-4х49-012 Box HF |
1069449012 |
14.80 |
ЛСП69-4х49-013 Box HF |
1069449013 |
11.30 |
ЛСП69-4х54-011 Box HF |
1069449011 |
11.30 |
ЛСП69-4х54-011 Box RA |
1069449041 |
11.50 |
ЛСП69-4х54-012 Box HF |
1069449012 |
10.20 |
ЛСП69-4х54-012 Box RA |
1069449042 |
10.20 |
ЛСП69-4х54-013 Box HF |
1069449013 |
9.80 |
ЛСП69-4х54-013 Box RA |
1069449043 |
9.80 |
ЛСП69-4х80-011 Box HF |
1069480011 |
17.80 |
ЛСП69-4х80-012 Box HF |
1069480012 |
14.80 |
ЛСП69-4х80-013 Box HF |
1069480013 |
11.30 |
ЛСП69 Box для ЛЛ Т8 G13 |
||
ЛСП69-2х58-011 Box HF |
1069258011 |
14.00 |
ЛСП69-2х58-012 Box HF |
1069258012 |
14.50 |
Наименование |
Код |
Масса, кг |
ЛСП69 Box для ЛЛ Т5 G5 БАП |
||
ЛСП69-2х35-011 Box HF БАП |
1069235061 |
18.50 |
ЛСП69-2х35-012 Box HF БАП |
1069235062 |
15.50 |
ЛСП69-2х35-013 Box HF БАП |
1069235063 |
12.00 |
ЛСП69-2х49-011 Box HF БАП |
1069249061 |
18.50 |
ЛСП69-2х49-012 Box HF БАП |
1069249062 |
15.50 |
ЛСП69-2х49-013 Box HF БАП |
1069249063 |
12.00 |
ЛСП69-2х80-011 Box HF БАП |
1069280061 |
18.50 |
ЛСП69-2х80-012 Box HF БАП |
1069280062 |
15.50 |
ЛСП69-2х80-013 Box HF БАП |
1069280063 |
12.00 |
ЛСП69-4х35-011 Box HF БАП |
1069435061 |
18.80 |
ЛСП69-4х35-012 Box HF БАП |
1069435062 |
15.80 |
ЛСП69-4х35-013 Box HF БАП |
1069435063 |
12.30 |
ЛСП69-4х49-011 Box HF БАП |
1069449061 |
18.80 |
ЛСП69-4х49-012 Box HF БАП |
1069449062 |
15.80 |
ЛСП69-4х49-013 Box HF БАП |
1069449063 |
12.30 |
ЛСП69-4х54-011 Box HF БАП |
1069454061 |
12.50 |
ЛСП69-4х54-012 Box HF БАП |
1069454062 |
11.20 |
ЛСП69-4х54-013 Box HF БАП |
1069454063 |
10.80 |
ЛСП69-4х80-011 Box HF БАП |
1069480061 |
18.80 |
ЛСП69-4х80-012 Box HF БАП |
1069480062 |
15.80 |
ЛСП69-4х80-013 Box HF БАП |
1069480063 |
12.30 |
ЛСП69 Box для ЛЛ Т8 G13 БАП |
||
ЛСП69-2х58-011 Box HF БАП |
1069258061 |
15.00 |
ЛСП69-2х58-012 Box HF БАП |
1069258062 |
15.50 |
